Produkttyp	Infrarot-Thermometer mit Kontaktsonde
Marke	Testo
Modell	830-T2
Abmessungen (L x B x H)	190 x 75 x 38 mm
Gewicht (mit Batterie)	ca. 200 g
Stromversorgung	9V-Batterie
Betriebsdauer	ca. 15 h
Temperaturbereich (Infrarot)	-30 bis +400 °C
Genauigkeit (Infrarot)	±1,5 °C oder 1,5 % (0,1 bis 400 °C)
Auflösung (Infrarot)	0,1 °C
Einstellbarer Emissionsgrad	0,1 bis 1,0
Temperaturbereich (Sonde)	-50 bis +500 °C
Genauigkeit (Sonde)	±0,5 °C + 0,5 %
Messrate (Infrarot)	0,5 s
Messrate (Sonde)	1,75 s
Optik (Verhältnis Abstand:Spot)	12:12
Laser	2 Laser, Klasse 2 (< 1 mW)
Hauptfunktionen	Infrarotmessung, Kontaktmessung, Hoch-/Tiefalarm, Min-/Max-Anzeige, Hintergrundbeleuchtung, automatische Abschaltung
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch reinigen, die Linse mit einem in Wasser oder medizinischen Alkohol getränkten Wattestäbchen
Sicherheit	Nicht in den Laser schauen, Sicherheitsabstände zu spannungsführenden Teilen einhalten
Mitgeliefertes Zubehör	9V-Batterie
Optionales Zubehör	Temperaturfühler Typ K, Schutzhülse, Emissionsband
Garantie	2 Jahre
Normen	CE (2004/108/EG)
Gehäuse	ABS

Häufig gestellte Fragen - 830-T2 Testo

Wie ändere ich den Emissionsgrad am Testo 830-T2?

Um den Emissionsgrad einzustellen, schalten Sie das Gerät im Infrarotmodus ein. Halten Sie die Messtaste 3 Sekunden lang gedrückt, bis das Emissionssymbol blinkt. Verwenden Sie die Tasten ▲ oder ▼, um den Wert zwischen 0,1 und 1,0 einzustellen. Loslassen zur Bestätigung. Der Standardemissionsgrad ist 0,95.

Was ist der optimale Messabstand für das Testo 830-T2?

Der optimale Abstand hängt von der Größe des Zielbereichs ab. Das optische Verhältnis beträgt 12:1, d.h. bei einem Abstand von 120 mm hat der Messfleck einen Durchmesser von 10 mm. Für eine zuverlässige Messung zielen Sie auf einen Bereich, der mindestens doppelt so groß ist wie der Durchmesser des Laserflecks.

Wie verwende ich die Kontaktsonde mit dem Testo 830-T2?

Schließen Sie einen kompatiblen Typ-K-Fühler an den dafür vorgesehenen Eingang an. Schalten Sie das Gerät ein und drücken Sie dann die Taste ▼, um in den Kontaktmodus zu wechseln. Platzieren Sie den Fühler auf oder in dem zu messenden Objekt. Die Temperatur wird nach ca. 1,75 s angezeigt. Um in den Infrarotmodus zurückzukehren, drücken Sie die Messtaste.

Was tun, wenn das Display '---' auf dem Testo 830-T2 anzeigt?

Die Anzeige '---' zeigt eine Überschreitung des Messbereichs oder einen Fehler an. Überprüfen Sie im Infrarotmodus, ob die Zieltemperatur zwischen -30 und +400 °C liegt. Stellen Sie im Kontaktmodus sicher, dass der Fühler korrekt angeschlossen und nicht beschädigt ist und die Temperatur zwischen -50 und +500 °C liegt. Wenn das Problem weiterhin besteht, ersetzen Sie die Batterie.

Wie reinige ich die Linse des Testo 830-T2?

Verwenden Sie ein mit Wasser oder medizinischem Alkohol getränktes Wattestäbchen, um die Linse vorsichtig zu reinigen. Vermeiden Sie aggressive Lösungsmittel. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel.

Wie ersetze ich die Batterie des Testo 830-T2?

Schalten Sie das Gerät aus. Öffnen Sie das Batteriefach auf der Rückseite, indem Sie den Deckel abnehmen. Entfernen Sie die alte Batterie und legen Sie eine neue 9V-Batterie unter Beachtung der Polarität ein (das Minuszeichen muss sichtbar sein). Schließen Sie das Fach wieder.

Wie stelle ich die Temperaturalarme am Testo 830-T2 ein?

Schalten Sie das Gerät aus. Halten Sie die Messtaste 3 Sekunden lang gedrückt, um in den Einstellmodus zu gelangen. Verwenden Sie ▼, um den unteren Grenzwert (↓ALARM) und ▲ für den oberen Grenzwert (↑ALARM) einzustellen. Drücken Sie ▲ oder ▼, um den Alarm zu aktivieren (on) oder zu deaktivieren (oFF). Der Alarm ist nur im Infrarotmodus verfügbar.

Wie genau ist das Testo 830-T2?

Im Infrarotmodus beträgt die Genauigkeit ±1,5 °C oder 1,5 % des Messwerts zwischen 0,1 und 400 °C und ±2 °C oder 2 % zwischen -30 und 0 °C. Im Kontaktmodus (Sonde) beträgt die Genauigkeit ±0,5 °C + 0,5 % des Messwerts.

Welches Zubehör ist für das Testo 830-T2 erhältlich?

Das optionale Zubehör umfasst: wasserdichten Einstich-/Eintauchfühler (Ref. 0602 1293), Oberflächenfühler mit schneller Reaktion (0602 0393), robusten Fühler (0602 1793), Kupferschutzhülse (0516 8302) und Emissionsband ε=0,95 (0554 0051).

Wie interpretiere ich die Min-/Max-Werte am Testo 830-T2?

Halten Sie im Infrarotmodus die Messtaste gedrückt, um eine kontinuierliche Messung durchzuführen. Lassen Sie los, um die Messung mit HOLD einzufrieren. Drücken Sie ▲, um zwischen dem gespeicherten Wert (HOLD), dem Minimalwert (MIN) und dem Maximalwert (MAX) zu wechseln. Die Werte werden bei einer neuen Messung zurückgesetzt. Im Kontaktmodus werden die Min-/Max-Werte beim Ausschalten des Geräts oder beim Wechsel in den IR-Modus zurückgesetzt.

BEDIENUNGSANLEITUNG 830-T2 Testo

Bedienungsanleitung de

Instruction manual en

Mode d'emploi fr

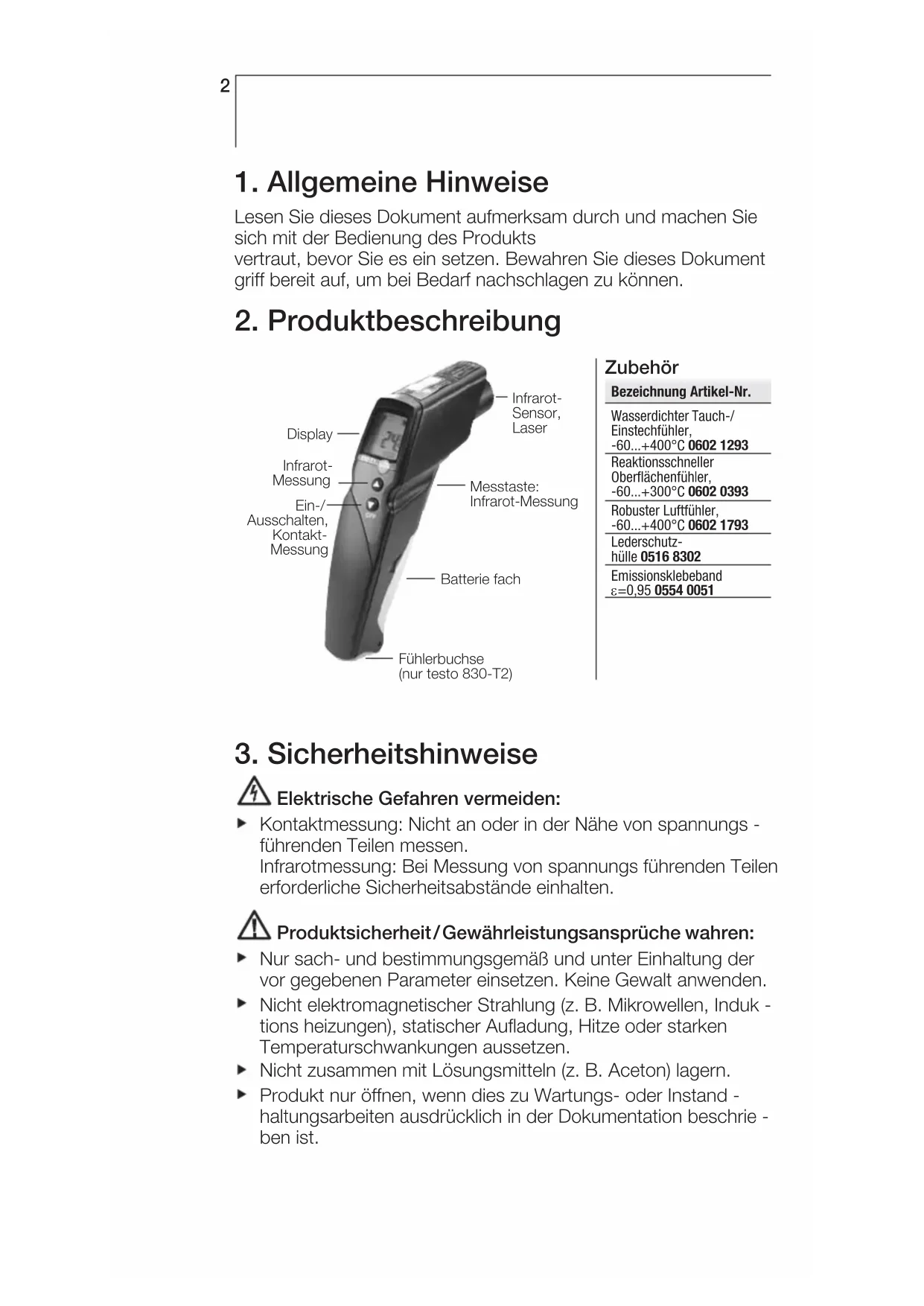

1. Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein setzen. Bewahren Sie dieses Dokument griff bereit auf, um bei Bedarf nachschlagen zu können.

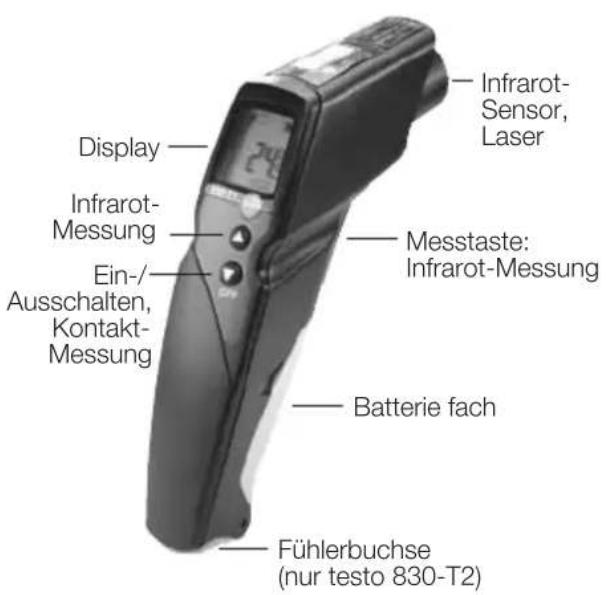

2. Produktbeschreibung

Display Infrarot-Messung Ein-/Ausschalten, Kontakt-Messung Infrarot-Sensor, Laser Messtaste: Infrarot-Messung Batterie fach Fühlerbuchse (nur testo 830-T2)

Zubehör

Bezeichnung Artikel-Nr.

Wasserdichter Tauch-/Einstechfühler, -60...+400°C 0602 1293

Reaktionsschneller Oberflächenfühler, -60...+300°C 0602 0393

Robuster Luftfühler, -60...+400°C 0602 1793

Lederschutz- hülle 0516 8302

Emissionsklebeband ε=0,95 0554 0051

3. Sicherheitshinweise

Elektrische Gefahren vermeiden:

- Kontaktmessung: Nicht an oder in der Nähe von spannungs führenden Teilen messen. Infrarotmessung: Bei Messung von spannungs führenden Teilen erforderliche Sicherheitsabstände einhalten.

Produktsicherheit/Gewährleistungsansprüche wahren:

▶ Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden.
Nicht elektromagnetischer Strahlung (z. B. Mikrowellen, Induk- tions heizungen), statischer Aufladung, Hitze oder starken Temperaturschwankungen aussetzen.
▶ Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern.
Produkt nur öffnen, wenn dies zu Wartungs- oder Instand - haltungsarbeiten ausdrücklich in der Dokumentation beschrieben ist.

Laserstrahlung!

▶ Nicht in den Laserstrahl blicken.

e

Fachgerecht entsorgen:

▶ Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben.
▶ Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

4. Bestimmungsgemäße Verwendung

Das testo 830 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit dem testo 830-T2 können über angeschlossene Fühler zusätzlich Kontaktmessungen durchgeführt werden.

Nicht für diagnostische Messungen im medizinischen Bereich geeignet!

5. Technische Daten

Eigenschaft testo 830-T1 testo 830-T2
Messgröße °C/°F
Messbereich IR -30...+400°C
Auflösung IR 0,1 °C
Genauigkeit IR ±1,5 °C oder 1,5% v.Mw. (0,1...+400 °C)		1;
(bei 23°C)+/- 1 Digit ±2 °C oder 2% v.Mw. (-30...0 °C)		1
Emissionsfaktor 0,1...1,0 einstellbar
Messrate IR 0,5s
Temperatur-Sensor - Thermoelement Typ K (steckbar)
Messbereich Temp.-Sensor - -50...+500°C
Auflösung Temp.-Sensor	-	0,1 °C
Genauigkeit Temp.-Sensor (±1 Digit)	-	±0,5 °C+0,5% v.Mw. bei Nenntemperatur 22°C
Messrate Temp.-Sensor -		1,75s
Optik (90%-Wert) 10:1	2	12:12
Einsatztemperatur		-20...+50 °C
Transport-/Lagertemperatur		-40...+70°C
Spannungsversorgung		9V-Block
Batterie-Standzeit	20 h	15 h
Gehäuse		ABS
Maße in mm (LxHxB)		190 x 75 x 38
CE-Richtlinie		2004/108/EG
Garantie		2 Jahre
Laser
Lasertyp	1-fach Laser 2-fach Laser
Leistung < 1 mW
Wellenlänge		645 bis 660 nm
Klasse		2
Norm		DIN EN 60825-1:2001-11

^1 der größere Wert gilt

2 + Öffnungsdurchmesser des Sensors (16mm)

6. Inbetriebnahme

▶ Batterie einlegen: siehe 9.1 Batterie wechseln.

7. Bedienung

7.1 Fühler anschließen (nur testo 830-T2)

▶ Temperaturfühler an die Fühlerbuchse anschließen. Polung beachten!

7.2 Ein-/Ausschalten

▶ Gerät einschalten: Messtaste drücken.
- Alle Display-Segmente leuchten kurz auf. Das Gerät wechselt in die Infrarot-Messansicht (leuchtet).

Die Displaybeleuchtung wird bei jeder Tastenbetätigung für 10s eingeschaltet.

▶ Gerät ausschalten: gedrückt halten, bis das Display erlischt.

Das Gerät schaltet nach 1min (IR-Messansicht) bzw. 10min (Kontakt-Messansicht, nur testo 830-T2) ohne Tastenbetätigung selbständig aus.

7.3 Messen

Hinweise zur Infrarot-Messung (Kapitel 11)/ Kontakt-Messung (Kapitel 12) beachten.
Das Zurücksetzen der Min- / Max.-Werte erfolgt bei der IR-
Messung mit Drücken der Messtaste, bei der Kontakt-Messung mit Ausschalten des Geräts oder Wechsel zur IR-Messansicht.
- Gerät ist eingeschaltet.

IR-Messung

1 Messung starten: Messtaste gedrückt halten.
2 Messobjekt mit Hilfe des/ der Laserpunkt/ e anpeilen. testo 830-T1: Laser markiert den Mittelpunkt des Messflecks. testo 830-T2: Laser markieren oberes und unteres Ende des Messflecks.

- Der aktuelle Messwert wird angezeigt (2 Messungen pro s)

3 Messung beenden: Taste loslassen.
- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.

Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: △ drücken.

▶ Messung erneut starten: Messtaste drücken.

Kontaktmessung (nur testo 830-T2)

- Temperaturfühler wurde vor dem Einschalten des Geräts angeschlossen.

1 Kontaktthermometer in/ auf dem Messobjekt positionieren und Messung auslösen: ☑drücken.

- Das Gerät wechselt in die Kontakt-Messansicht (leuchtet). Der aktuelle Messwert wird angezeigt.

2 Messung beenden: drücken.

- HOLD leuchtet. Der letzte Messwert und Min.- / Max.-Wert werden bis zur nächsten Messung gehalten.

Zwischen Min.-, Max.- und festgehaltenem Wert wechseln: ▲ drücken.

▶ Messung erneut starten: drücken.

Zurück zur Infrarot-Messansicht: Messtaste drücken.

Emissionsgrad einstellen

- Gerät befindet sich in der Infrarot-Messansicht.

Wird im Emissionsgradmodus für 3s keine Taste gedrückt, wechselt das Gerät zur Infrarot-Messansicht.

1 3s gedrückt halten.

2 Emissionsgrad einstellen oder drücken.

- Das Gerät wechselt zur Infrarot-Messansicht.

8. Einstellungen

- Gerät ist ausgeschaltet.

Wird im Einstellmodus für 3s keine Taste gedrückt, wechselt das Gerät zur nächsten Ansicht.

1 3s gedrückt halten.

- Das Gerät wechselt in den Einstellmodus.

2 Unteren Alarmwert (↓ALARM) einstellen: ▲ oder ▼ drücken. Für schnellen Vorlauf Taste gedrückt halten.

3 Oberen Alarmwert (↑ ALARM) einstellen: ▲ oder ▼ drücken. Für schnellen Vorlauf Taste gedrückt halten.

4 Alarmfunktion ein- (on)/ausschalten (oFF): ▲ oder ▼ drücken.

5 Messgröße einstellen (°C oder °F) : ▲ oder ▼ drücken.

- Das Gerät wechselt zur Infrarot-Messansicht.

! Die Alarmfunktion ist nur bei IR-Messung verfügbar. Bei Über-/Unterschreitung der eingestellten Alarmwerte erfolgt ein optischer und akustischer Alarm.

9. Wartung und Pflege

9.1 Batterie wechseln

Gerät muss ausgeschaltet sein!

1 Batteriefach öffnen: Deckel aufklappen.
2 Verbrauchte Batterie herausnehmen und neue einlegen. Polung beachten! Minuspol muss nach einlegen der Batterie sichtbar sein.
3 Batteriefach schließen: Deckel zuklappen.

9.2 Gerät reinigen

Keine scharfen Reinigungs- oder Lösungsmittel verwenden!

Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben.
▶ Die Linse vorsichtig mit einem mit Wasser oder medizinischem Alkohol benetzten Watte stäbchen reinigen.

10. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung

Displaybeleuchtung funktioniert - Batterie fast leer. Batterie wechseln.nicht mehr
leuchtet. - Batterie leer. Batterie wechseln.	▶
Gerät läßt sich nicht - Batterie leer. Batterie wechseln.einschalten	▶
IR-Messansicht: - Messwerte außerhalb des ---- leuchtet. Messbereichs.
Kontakt-Messansicht: - Messwerte außerhalb des -(nur testo 830-T2) Messbereichs.--- leuchtet.	- Kein Fühler angeschlossen.- Fühlerbruch. Fühler wechseln. ▶ Fühler anschließen. ▶

Falls wir Ihre Frage nicht beantworten konnten, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst.

11. Hinweise zur Infrarot (IR) - Messung

11.1 Messmethode

IR-Messung ist eine optische Messung

▶ Linse sauber halten.
▶ Nicht mit beschlagener Linse messen.
▶ Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase.

IR-Messung ist eine Oberflächenmessung

Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz.

Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen messen.

Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kerntemperatur mit Einstech- / Eintauchthermometer messen.

e

Angleichzeit

Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.

11.2 Emissionsgrad

Materialien besitzen unterschiedliche Emissionsgrade, das heißt sie senden unterschiedliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des testo 830 ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln

Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net.

▶ Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions-Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt-Thermometer messen.

Emissionsgradtabelle wichtiger Materialien (typische Werte)

Material (Temperatur)		Material (Temperatur)
Aluminium, walzblank (170°C) 0,04		Kühlkörper, schwarz eloxiert (50°C)	0,98
Baumwolle (20°C) 0,77		Kupfer, leicht angelaufen (20°C)	0,04
Beton (25°C) 0,93		Kupfer, oxidiert (130°C)	0,76
Eis, glatt (0°C) 0,97		Kunststoffe: PE, PP, PVC (20°C)	0,94
Eisen, abgeschmirgelt (20°C) 0,24		Messing, oxidiert (200°C)	0,61
Eisen mit Gusshaut (100°C) 0,80		Papier (20°C)	0,97
Eisen mit Walzhaut (20°C) 0,77		Porzellan (20°C)	0,92
Gips (20°C) 0,90		Schwarzer Lack, matt (80°C)	0,97
Glas (90°C) 0,94		Stahl, wärmebeh. Oberfläche (200°C)	0,52
Gummi, hart (23°C) 0,94		Stahl, oxidiert (200°C)	0,79
Gummi, weich-grau (23°C) 0,89		Ton, gebrannt (70°C)	0,91
Holz (70°C)	0,94	Transformatorenlack (70°C) 0,94
Kork (20°C)	0,70	Ziegelstein, Mörtel, Putz (20°C)	0,93

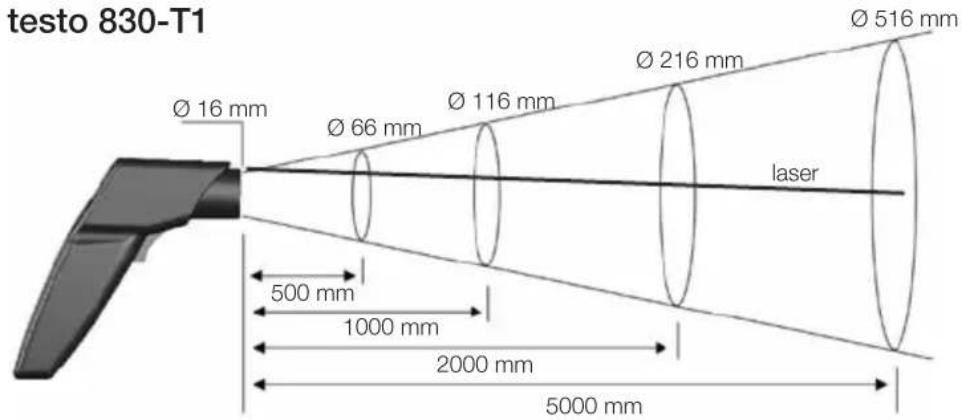

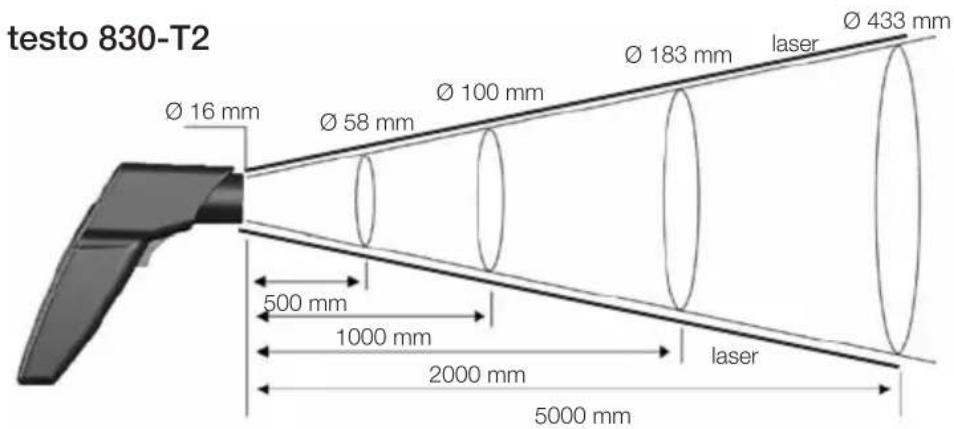

11.3 Messfleck, Entfernung

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messfleck erfasst.

Messoptik (Verhältnis Entfernung : Messfleck)

testo 830-T1 Ø 16 mm Ø 66 mm Ø 116 mm Ø 216 mm Ø 516 mm laser 500 mm 1000 mm 2000 mm 5000 mm

testo 830-T2 Ø 16 mm Ø 58 mm Ø 100 mm Ø 183 mm laser Ø 433 mm 500 mm 1000 mm 2000 mm laser 5000 mm

12. Hinweise zur Kontakt-Messung

▶ Mindesteinstechtiefe bei Tauch-/Einstechfühlern beachten: 10 x Fühlerdurchmesser
▶ Einsatz in aggressiven Säuren oder Basen vermeiden.
Mit Kreuzbandkopf-Oberflächenfühlen nicht an scharfen Kanten messen.
