830-T2 - Thermomètre Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge avec sonde de contact
Marque	Testo
Modèle	830-T2
Dimensions (L x l x h)	190 x 75 x 38 mm
Poids (avec pile)	Environ 200 g
Alimentation	Pile 9V
Autonomie	Environ 15 h
Plage de température (infrarouge)	-30 à +400 °C
Précision (infrarouge)	±1,5 °C ou 1,5 % (0,1 à 400 °C)
Résolution (infrarouge)	0,1 °C
Émissivité réglable	0,1 à 1,0
Plage de température (sonde)	-50 à +500 °C
Précision (sonde)	±0,5 °C + 0,5 %
Cadence de mesure (infrarouge)	0,5 s
Cadence de mesure (sonde)	1,75 s
Optique (ratio distance:zone)	12:12
Laser	2 lasers, classe 2 (< 1 mW)
Fonctions principales	Mesure infrarouge, mesure par contact, alarme haute/basse, affichage Min/Max, rétroéclairage, arrêt automatique
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide, la lentille avec un coton imbibé d'eau ou d'alcool médical
Sécurité	Ne pas regarder le laser, respecter les distances de sécurité sur les éléments sous tension
Accessoires fournis	Pile 9V
Accessoires optionnels	Sondes de température type K, douille de protection, ruban adhésif d'émissivité
Garantie	2 ans
Normes	CE (2004/108/CEE)
Boîtier	ABS

FOIRE AUX QUESTIONS - 830-T2 Testo

Comment changer l'émissivité sur le Testo 830-T2 ?

Pour régler l'émissivité, allumez l'appareil en mode infrarouge. Maintenez la touche de mesure enfoncée pendant 3 secondes jusqu'à ce que l'icône d'émissivité clignote. Utilisez les touches ▲ ou ▼ pour ajuster la valeur entre 0,1 et 1,0. Relâchez pour confirmer. L'émissivité par défaut est 0,95.

Quelle est la distance de mesure optimale pour le Testo 830-T2 ?

La distance optimale dépend de la taille de la zone cible. Le ratio optique est de 12:1, ce qui signifie qu'à 120 mm de distance, la zone mesurée a un diamètre de 10 mm. Pour une mesure fiable, visez une zone qui fait au moins le double du diamètre du spot laser.

Comment utiliser la sonde de contact avec le Testo 830-T2 ?

Branchez une sonde type K compatible sur l'entrée prévue à cet effet. Allumez l'appareil, puis appuyez sur la touche ▼ pour passer en mode contact. Placez la sonde sur ou dans l'objet à mesurer. La température s'affiche après environ 1,75 s. Pour revenir en mode infrarouge, appuyez sur la touche de mesure.

Que faire si l'écran affiche '---' sur le Testo 830-T2 ?

L'affichage '---' indique un dépassement de la plage de mesure ou une erreur. En mode infrarouge, vérifiez que la température cible est entre -30 et +400 °C. En mode contact, assurez-vous que la sonde est correctement connectée et non endommagée, et que la température est entre -50 et +500 °C. Si le problème persiste, remplacez la pile.

Comment nettoyer la lentille du Testo 830-T2 ?

Utilisez un coton-tige imbibé d'eau ou d'alcool médical pour nettoyer délicatement la lentille. Évitez les solvants agressifs. Nettoyez le boîtier avec un chiffon humide. Ne pas utiliser de produits abrasifs.

Comment remplacer la pile du Testo 830-T2 ?

Éteignez l'appareil. Ouvrez le compartiment à piles situé à l'arrière en retirant le couvercle. Retirez la pile usagée et insérez une nouvelle pile 9V en respectant la polarité (le signe - doit être visible). Refermez le compartiment.

Comment régler les alarmes de température sur le Testo 830-T2 ?

Éteignez l'appareil. Maintenez la touche de mesure enfoncée pendant 3 secondes pour entrer dans le mode de réglage. Utilisez ▼ pour régler la limite basse (↓ALARM) et ▲ pour la limite haute (↑ALARM). Appuyez sur ▲ ou ▼ pour activer (on) ou désactiver (oFF) l'alarme. L'alarme est uniquement disponible en mode infrarouge.

Quelle est la précision du Testo 830-T2 ?

En mode infrarouge, la précision est de ±1,5 °C ou 1,5% de la valeur mesurée entre 0,1 et 400 °C, et ±2 °C ou 2% entre -30 et 0 °C. En mode contact (sonde), la précision est de ±0,5 °C + 0,5% de la valeur mesurée.

Quels accessoires sont disponibles pour le Testo 830-T2 ?

Les accessoires optionnels incluent : sonde étanche de pénétration/immersion (réf. 0602 1293), sonde de surface à réaction instantanée (0602 0393), sonde robuste (0602 1793), douille de protection en cuivre (0516 8302) et ruban adhésif d'émissivité ε=0,95 (0554 0051).

Comment interpréter les valeurs Min/Max sur le Testo 830-T2 ?

En mode infrarouge, maintenez la touche de mesure enfoncée pour une mesure continue. Relâchez pour figer la mesure avec HOLD. Appuyez sur ▲ pour basculer entre la valeur conservée (HOLD), la minimale (MIN) et la maximale (MAX). Les valeurs sont réinitialisées lors d'une nouvelle mesure. En mode contact, les valeurs Min/Max sont réinitialisées lors de l'arrêt de l'appareil ou du passage en mode IR.

MODE D'EMPLOI 830-T2 Testo

1. Informations générales

Lire attentivement ce document avant toute utilisation de l'appareil. Garder ces consignes d'utilisation et de sécurité à portée de main, afin de pouvoir vous y référer si cela s'avère nécessaire.

2. Description de l'appareil

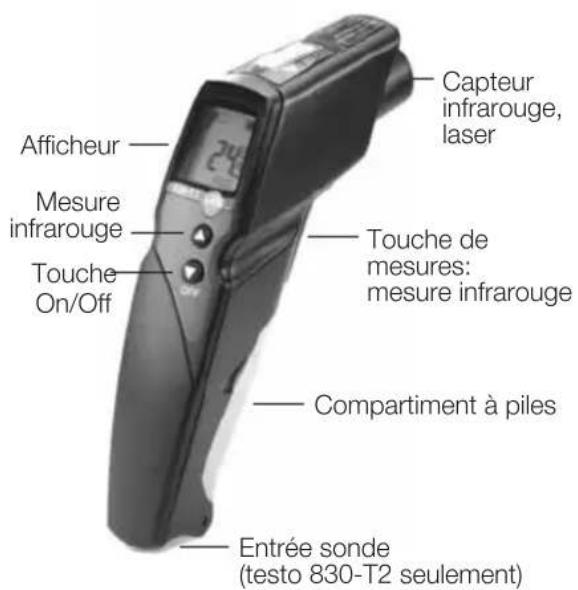

Capteur infrarouge, laser Afficheur Mesure infrarouge Touche On/Off Touche de mesures: mesure infrarouge Compartment à piles Entrée sonde (testo 830-T2 seulement)

Accessoires

Désignation Réf.

Sonde étanche de pénétration/immersion, -60... +400°C 0602 1293

Sonde de surface à réaction instantanée -60...+300°C 0602 0393

Sonde robuste, -60...+400°C 0602 1793

Douille de protection en cuivre 0516 8302

Ruban adhésif d'émissivité ε=0.95 0554 0051

3. Consignes de sécurité

Eviter les chocs électriques :

Mesures avec contact : Ne pas effectuer de mesures sur des éléments sous tension. Mesures en mode infrarouge : Respecter une distance de sécurité suffisante, lors de mesure sur des éléments sous tension.

Garantie :

▶ Utiliser l'appareil conformément à l'usage préconisé dans ce mode d'emploi et dans la limite des caractéristiques techniques exposées ci-dessous. Ne pas utiliser la force.

▶ Ne pas exposer l'appareil à des rayonnements électromagnétiques, (ex : Four micro-ondes, plaques inductions), à des charges statiques ou à des variations de températures importantes.

▶ Ne pas stocker avec des solvants (ex : acetone).

N'ouvrir l'appareil qu'à des fins de maintenance décrits dans ce mode d'emploi.

Rayon laser!

▶ Ne jamais se trouver dans le champs du rayon laser.

Environnement :

▶ Utiliser des accus et déposer les piles usagées aux points de collecte prévus à cet effet.

Tous les appareils en fin de cycle de vie doivent nous être retournés. Nous assurons un recyclage qui respectera l'environnement.

4. Applications

Le thermomètre compact infrarouge, testo 830 est l'appareil idéal pour les mesures de température de surface ou pour des mesures de température sans contact. D'autres types de mesures de contact sont possibles avec testo 830-T2, en y ajoutant des sondes adéquates

Ne convient pas à une utilisation en milieu médical

5. Caractéristiques techniques

Caractéristiques testo 830-T1 testo 830-T2
Paramètres °C/°F
Etendue de mesure infrarouge -30... +400°C
Résolution infrarouge 0.1 °C
Précision infrarouge ±1.5 °C ou 1.5% (0.1... +400 °C)1; (á 23°C) +/- 1 digit ±2 °C ou 2% (-30... 0 °C)1
Emissivité 0.1 ... 1.0 réglable
Cadence de mesure infrarouge 0.5s
Sonde de température - Thermocouple Type K
Etendue de mes. de la sonde de temp. - -50 ... +500°C (±1 digit) à une température de 22 °C
Résolution de la sonde de temp.	-	0.1 °C
Précision de la sonde de temp.	-	±0.5 °C+0.5%
Cadence de mes. de la sonde de temp. - 1.75s
Optique (90% valeur)	10/12	12/12
Température d’utilisation		-20 ... +50 °C
Température de transport/stockage		-40... +70°C
Alimentation		pile 9V
Autonomie pile 20 h	15 h
Boîtier		ABS
Dimensions en mm (Lxlxh)		190 x 75 x 38
Norme CE		2004/108/CEE
Garantie		2 ans
Laser
Type de laser	1 x laser	2 x laser
Alimentation		< 1 mW
Lonueur d’onde		645...660 nm
Classe		2
Standard		DIN NE 60825-1:2001-11

^1 Valeur la plus haute appliquée
^2 + ouverture diamètre de la sonde (16mm)

6. Première utilisation

▶ Insérer la pile : Voir 9.1 Remplacer la pile.

7. Utilisation

7.1 Connecter la sonde (testo 830-T2 seulement.)

▶ Connecter la sonde sur l'appareil.

7.2 Allumer/Eteindre l'appareil

▶ Allumer l'appareil : Appuyer sur la touche de mesure.

- Bref affichage de tous les segments. L'appareil se met en mode infrarouge (S'allume). Le rétro-éclairage de l'afficheur est actif 10 secondes suivant l'activation de n'importe quelle touche.

▶ Eteindre l'appareil : Appuyer sur cette touche ■qu'à ce que l'écran s'éteigne.

L'appareil s'éteint automatiquement après 1 min. (affichage de mesure IR) ou 10 min. (affichage de mesure par contact, testo 830-T2 uniquement) sans qu'aucune touche ne soit actionnée.

7.3 Mesures

! Respecter les remarques relatives aux mesures IR (chapitre 11) / mesures par contact (chapitre 12).

! La réinitialisation des valeurs min./max. se fait en appuyant sur la touche de mesure en cas de mesure IR. Pour les mesures par contact, les valeurs sont réinitialisées lors de la mise à l'arrêt de l'appareil ou en cas de passage à l'affichage IR des mesures.

- L'appareil est allumé.

Mesures infrarouge

1 Commencer la mesure : Maintenir la touche de mesure enfoncée.

2 Viser l'objet à mesurer à l'aide du point laser. testo 830-T1: le laser définit le point central de la zone de mesure. testo 830-T2: le laser définit le point le plus haut et le plus bas de la zone de mesure.

- Les valeurs de mesure s'affichent (2 mesures par secondes)

3 Fin de mesure : Relâcher la touche.

- HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.

▶ Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur ▲

Procéder à une nouvelle mesure : appuyer sur la touche de mesure.

Mesure de contact (testo 830-T2 seulement.)

- La sonde de température a été connectée avant de démarrer l'appareil de mesure.

1 Positionner le termomètre à contact dans ou sur l'objet à mesurer et commencer la mesure : appuyer sur ▼

- L'appareil passe en mode contact (s'affiche). La valeur s'affiche à l'écran.

2 Fin de mesure : appuyer sur

- HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.

▶ Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur

Procéder à une nouvelle mesure : appuyer sur

▶ Revenir à l'affichage IR des mesures : appuyer sur la touche de mesure.

Réglage de l'émissivité

- L'appareil est en mode infrarouge.

Si dans le mode émissivité aucune touche n'est activée pendant 3 s, l'appareil passe automatiquent en infrarou

1 Maintenir enfoncé 3 sec.

2 Régler l'émissivité : Appuyer sur 📂.

- L'appareil passe en mode infrarouge

8. Réglages

L'appareil est éteint.

Si aucune touche n'est activée pendant 3 s, l'appareil change de mode.

1 Maintenir enfoncé 3 sec.

- L'appareil revient en mode de réglage.

2 Régler la limite d'alarme inférieure (↓ALARM) : appuyer sur ou ▼Maintenir la touche enfoncée pour une avance rapide.

3 Régler la limite d'alarme supérieure (↑ ALARM) : appuyer sur ou ▲Maintenir la touche enfoncée pour une avance rapide.

4 Activer (on) / Désactiver (oFF) la fonction d'alarme : appuyer sur ▲ ou ▼.

5 Sélectionner une grandeur (°C / °F) : appuyer sur △ ou ▽.

- L'appareil passe en mode d'affichage IR des mesures.

! La fonction d'alarme est uniquement disponible pour les mesures IR. Une alarme acoustique et optique apparaît en cas de dépassement par le haut ou le bas des valeurs d'alarme réglées.

9. Nettoyage et maintenance

9.1 Remplacer la pile

L'appareil doit être éteint.

1 Ouvrir le compartiment à pile: retirer le couvercle
2 Retirer la pile usagée et en mettre une neuve. Attention à la polarité +/-. Le - doit être visible quand la pile est en place.
3 Fermer le compartiment à pile.

9.2 Nettoyage de l'appareil

Ne pas utiliser de solutions trop abrasives.

Nettoyer le boîtier à l'aide d'un chiffon humide.
Nettoyer la lentille délicatement avec de l'eau ou du coton imbibé d'eau ou d'alcool médical.

10. Questions/Réponses

Message Causes possibles Régler le problème
L'éclairage de l'écran – Pile faible Changer la pile ne fonctionne plus.
s'affiche. – Pile vide Changer la pile
L'appareil ne s'allume pas – Pile vide Changer la pile
En mode infrarouge : – L'étendue de mesure –– – – s'affiche. est dépassée
En mode contact : – L'étendue de mesure –(testo 830–T2 seulement) est dépassée– – – s'affiche.	– Aucune sonde connectée– Sonde endommagée	Connector la sondeRemplacer la sonde

11. La mesure infrarouge

11.1 Méthode de mesure

La mesure infrarouge est une mesure optique

▶ Nettoyer la lentille.
▶ Ne pas effectuer de mesure avec une lentille sale.
Garder le champs de mesure libre de toutes interférences : pas de poussière, de particules de moisissure, de saleté (humidité, vapeur) ou de gaz.

La mesure infrarouge est une mesure de surface

S' il y a de la poussière ou de la rouille sur la surface de l'objet à mesurer, ce sont ces particules qui seront mesurées.

Pour les produits alimentaires sous emballage, ne pas effectuer de mesures dans les poches d'air.
Si la valeur vous semble douteuse, utiliser en parralèlle un thermomètre à contact. Pour toutes les mesures sur aliments

congelés, utiliser un thermomètre à contact équipé d'une sonde d'immersion / pénétration.

11.2 Emissivité

Chaque matériau a une émissivité différente : le taux de radiation électromagnétique varie. L'émissivité du testo 830 est réglée sur 0.95. Il s'agit de la valeur idéale pour des mesures sur des matières non métalliques (papier, céramique, bois, peinture et vernis), plastiques ou sur des denrées alimentaires.

Les métaux brillants ou oxydés ne conviennent pas à des mesures infrarouge : taux d'émissivité trop bas ou non-uniforme.

Pour augmenter le taux d'émissivité de l'objet à mesurer, utiliser du ruban adhésif (par ex. sur vernis). Si ça ne marche toujours pas, utiliser un thermomètre à contact classique.

Tableau d'émissivité pour quelques types de matériaux (valeurs standards)

Materiau (Température)	Materiau (Température)
Aluminium en rouleau (170°C) 0.04	Peau 0.95
Coton (20°C) 0.77	Cuivre terni (20°C)	0.04
Béton (25°C) 0.93	Cuivre oxydé (130°C)	0.76
Glace lisse (0°C) 0.97	Plastique : PE, PP, PVC (20°C)	0.94
Fer poli (20°C) 0.24	Laiton oxydé (200°C)	0.61
Alliage fer et plomb (100°C) 0.80	Papier (20°C)	0.97
Fer en rouleau (20°C) 0.77	Porcelaine (20°C)	0.92
Plâtre (20°C) 0.90	Peinture noire mat (80°C) 0.97
Verre (90°C) 0.94	Acier chauffé, traité (200°C)	0.52
Caoutchouc dur (23°C) 0.94	Acier oxydé (200°C)	0.79
Caoutchouc souple gris (23°C) 0.89	Argile cuite (70°C)	0.91
Bois (70°C) 0.94	Peinture modifiée (70°C)	0.94
Liège (20°C) 0.70	Brique, mortier, plâtre (20°C)	0.93

11.3 Zone de mesure, Distance

Une zone de mesure est déterminée selon la distance à laquelle on se trouve par rapport à l'objet mesuré.

Mesure optique (Ratio Distance : zone de mesure)

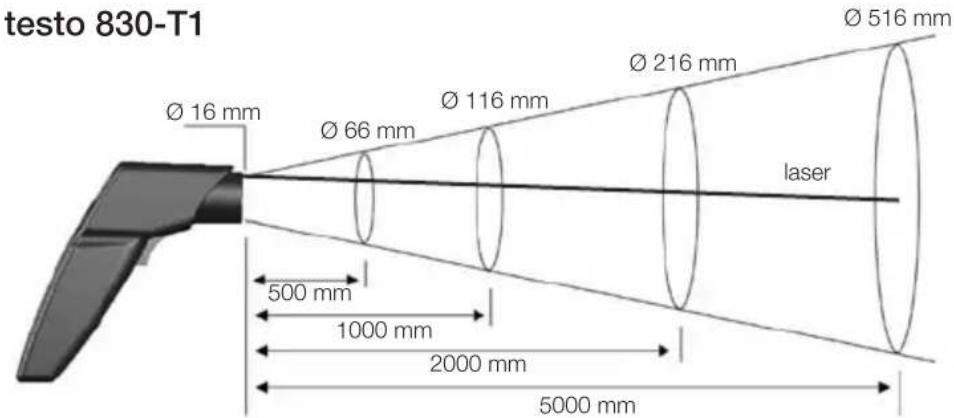

testo 830-T1 Ø 16 mm Ø 66 mm Ø 116 mm Ø 216 mm Ø 516 mm laser 500 mm 1000 mm 2000 mm 5000 mm

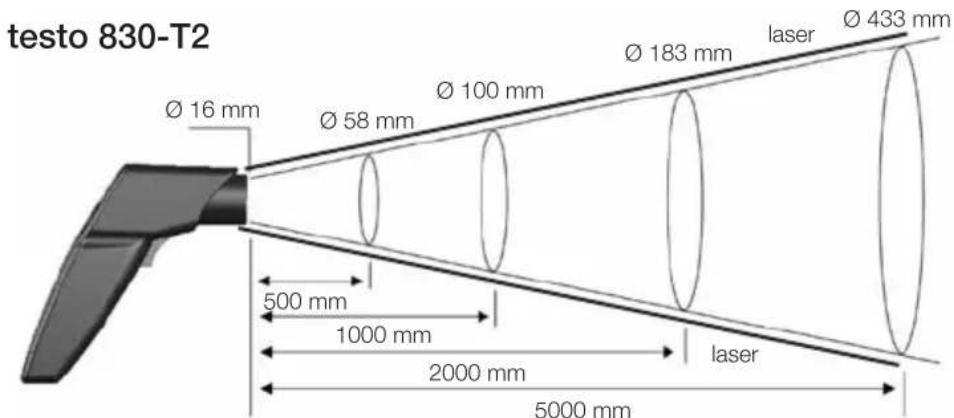

testo 830-T2 Ø 16 mm Ø 58 mm Ø 100 mm Ø 183 mm laser Ø 433 mm 500 mm 1000 mm 2000 mm laser 5000 mm

12. Mesures de contact

En cas d'utilisation de sonde à immersion / pénétration, enfoncer la sonde à une profondeur suffisante afin d'obtenir des valeurs exactes (au moins 10x le diamètre de la sonde).
Eviter des applications dans des solutions acides et abrasives.
▶ Ne pas utiliser de sondes de mesure de surface sur des pointes ou sur des surfaces tranchantes.
