830-T2 - Thermometer Testo - Gratis gebruiksaanwijzing en handleiding

Producttype	Infrarood thermometer met contactsonde
Merk	Testo
Model	830-T2
Afmetingen (L x B x H)	190 x 75 x 38 mm
Gewicht (met batterij)	Ongeveer 200 g
Voeding	9V batterij
Batterijduur	Ongeveer 15 uur
Temperatuurbereik (infrarood)	-30 tot +400 °C
Nauwkeurigheid (infrarood)	±1,5 °C of 1,5% (0,1 tot 400 °C)
Resolutie (infrarood)	0,1 °C
Instelbare emissiviteit	0,1 tot 1,0
Temperatuurbereik (sonde)	-50 tot +500 °C
Nauwkeurigheid (sonde)	±0,5 °C + 0,5%
Meetsnelheid (infrarood)	0,5 s
Meetsnelheid (sonde)	1,75 s
Optiek (afstand:spotverhouding)	12:12
Laser	2 lasers, klasse 2 (< 1 mW)
Hoofdfuncties	Infraroodmeting, contactmeting, hoog/laag alarm, Min/Max weergave, achtergrondverlichting, automatische uitschakeling
Onderhoud en reiniging	Reinig de behuizing met een vochtige doek, de lens met een wattenstaafje bevochtigd met water of medische alcohol
Veiligheid	Niet in de laser kijken, veiligheidsafstanden in acht nemen bij onder spanning staande delen
Meegeleverde accessoires	9V batterij
Optionele accessoires	Temperatuursondes type K, beschermhuls, emissiviteitstape
Garantie	2 jaar
Normen	CE (2004/108/EG)
Behuizing	ABS

Veelgestelde vragen - 830-T2 Testo

Hoe wijzig ik de emissiviteit op de Testo 830-T2?

Om de emissiviteit in te stellen, schakelt u het apparaat in de infraroodmodus. Houd de meettoets 3 seconden ingedrukt tot het emissiviteitspictogram knippert. Gebruik de toetsen ▲ of ▼ om de waarde aan te passen tussen 0,1 en 1,0. Laat los om te bevestigen. De standaard emissiviteit is 0,95.

Wat is de optimale meetafstand voor de Testo 830-T2?

De optimale afstand hangt af van de grootte van het doelgebied. De optische verhouding is 12:1, wat betekent dat op 120 mm afstand het gemeten gebied een diameter van 10 mm heeft. Richt voor een betrouwbare meting op een gebied dat minstens tweemaal de diameter van de laserpunt is.

Hoe gebruik ik de contactsonde met de Testo 830-T2?

Sluit een compatibele type K-sonde aan op de daarvoor bestemde ingang. Schakel het apparaat in en druk op de toets ▼ om naar de contactmodus te gaan. Plaats de sonde op of in het te meten object. De temperatuur wordt na ongeveer 1,75 s weergegeven. Druk op de meettoets om terug te keren naar de infraroodmodus.

Wat te doen als het scherm '---' weergeeft op de Testo 830-T2?

De weergave '---' geeft aan dat het meetbereik is overschreden of een fout. Controleer in de infraroodmodus of de doeltemperatuur tussen -30 en +400 °C ligt. Zorg ervoor dat de sonde correct is aangesloten en niet beschadigd is in de contactmodus, en dat de temperatuur tussen -50 en +500 °C ligt. Vervang de batterij als het probleem aanhoudt.

Hoe reinig ik de lens van de Testo 830-T2?

Gebruik een wattenstaafje bevochtigd met water of medische alcohol om de lens voorzichtig te reinigen. Vermijd agressieve oplosmiddelen. Reinig de behuizing met een vochtige doek. Gebruik geen schurende producten.

Hoe vervang ik de batterij van de Testo 830-T2?

Schakel het apparaat uit. Open het batterijcompartiment aan de achterzijde door het deksel te verwijderen. Verwijder de oude batterij en plaats een nieuwe 9V-batterij met de juiste polariteit (het minteken moet zichtbaar zijn). Sluit het compartiment.

Hoe stel ik de temperatuuralarmen in op de Testo 830-T2?

Schakel het apparaat uit. Houd de meettoets 3 seconden ingedrukt om de instelmodus te openen. Gebruik ▼ om de ondergrens in te stellen (↓ALARM) en ▲ voor de bovengrens (↑ALARM). Druk op ▲ of ▼ om het alarm in te schakelen (on) of uit te schakelen (oFF). Het alarm is alleen beschikbaar in de infraroodmodus.

Wat is de nauwkeurigheid van de Testo 830-T2?

In de infraroodmodus is de nauwkeurigheid ±1,5 °C of 1,5% van de gemeten waarde tussen 0,1 en 400 °C, en ±2 °C of 2% tussen -30 en 0 °C. In de contactmodus (sonde) is de nauwkeurigheid ±0,5 °C + 0,5% van de gemeten waarde.

Welke accessoires zijn beschikbaar voor de Testo 830-T2?

Optionele accessoires omvatten: waterdichte penetratie-/immersiesonde (ref. 0602 1293), snelle oppervlaktesonde (0602 0393), robuuste sonde (0602 1793), koperen beschermhuls (0516 8302) en emissiviteitstape ε=0,95 (0554 0051).

Hoe interpreteer ik de Min/Max-waarden op de Testo 830-T2?

Houd in de infraroodmodus de meettoets ingedrukt voor een continue meting. Laat los om de meting vast te zetten met HOLD. Druk op ▲ om te schakelen tussen de vastgehouden waarde (HOLD), de minimale (MIN) en de maximale (MAX) waarde. De waarden worden gereset bij een nieuwe meting. In de contactmodus worden de Min/Max-waarden gereset wanneer het apparaat wordt uitgeschakeld of overschakelt naar de IR-modus.

GEBRUIKSAANWIJZING 830-T2 Testo

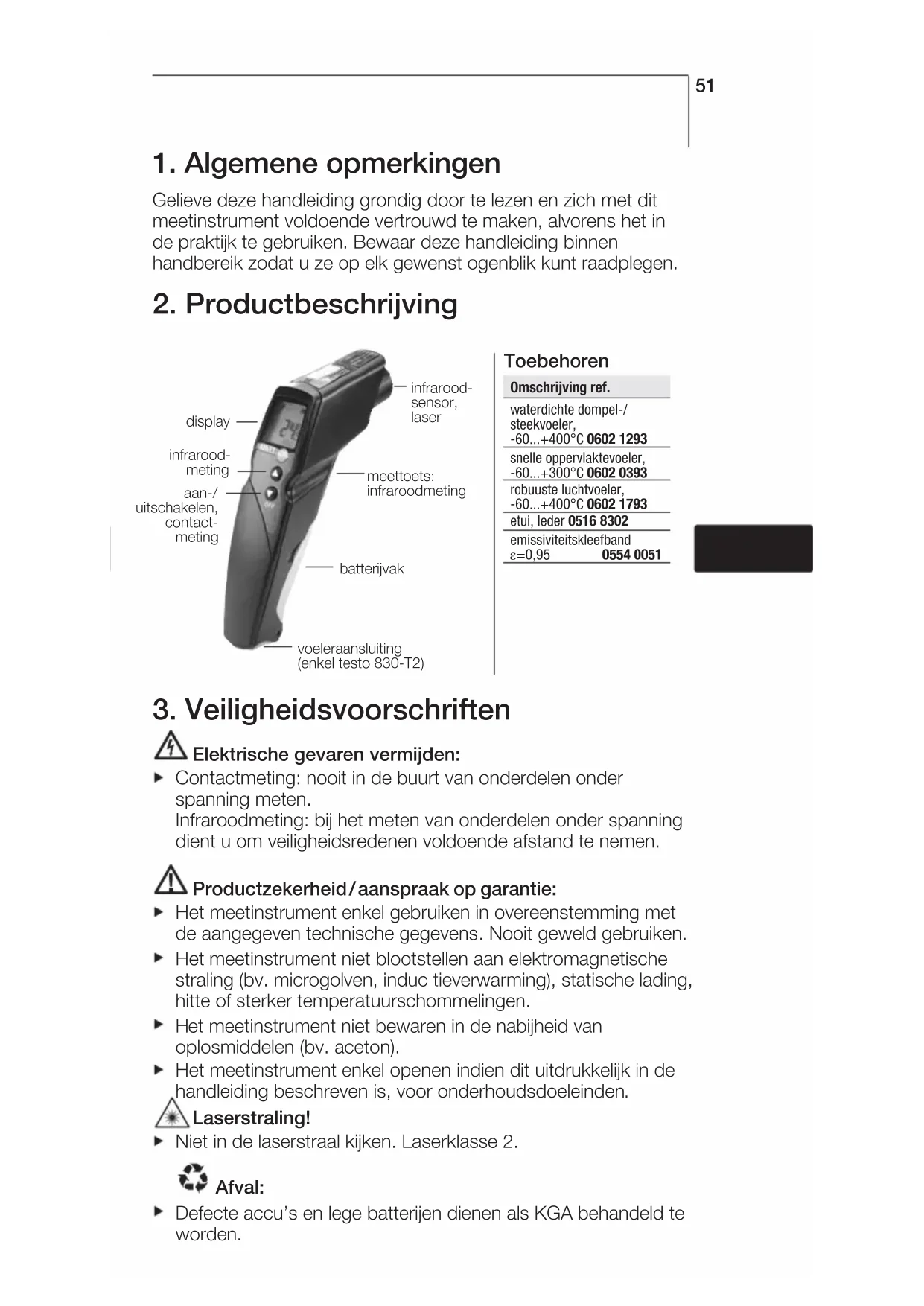

1. Algemene opmerkingen

Gelieve deze handleiding grondig door te lezen en zich met dit meetinstrument voldoende vertrouwd te maken, alvorens het in de praktijk te gebruiken. Bewaar deze handleiding binnen handbereik zodat u ze op elk gewenst ogenblik kunt raadplegen.

2. Productbeschrijving

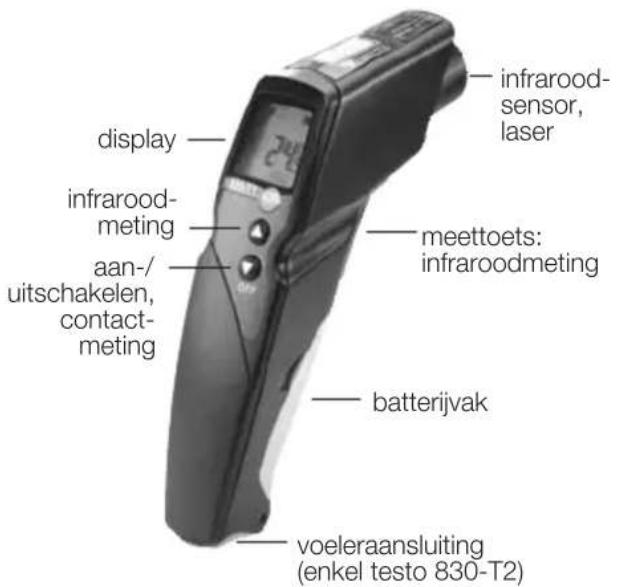

display infrarood- meting aan-/ uitschakelen, contact- meting infrarood- sensor, laser meettoets: infraroodmeting batterijvak voeleraansluiting (enkel testo 830-T2)

Toebehoren

Omschrijving ref.

waterdichte dompel-/steekvoeler, -60...+400°C 0602 1293

snelle oppervlaktevoeler, -60...+300°C 0602 0393

robuuste luchtvoeler, -60...+400°C 0602 1793

emissiviteitskleefband ε=0,95 0554 0051

3. Veiligheidsvoorschriften

Elektrische gevaren vermijden:

- Contactmeting: nooit in de buurt van onderdelen onder spanning meten. Infraroodmeting: bij het meten van onderdelen onder spanning dient u om veiligheidsredenen voldoende afstand te nemen.

Productzekerheid/aanspraak op garantie:

• Het meetinstrument enkel gebruiken in overeenstemming met de aangegeven technische gegevens. Nooit geweld gebruiken.
• Het meetinstrument niet blootstellen aan elektromagnetische straling (bv. microgolven, induc tieverwarming), statische lading, hitte of sterker temperatuurschommelingen.
• Het meetinstrument niet bewaren in de nabijheid van oplosmiddelen (bv. aceton).
• Het meetinstrument enkel openen indien dit uitdrukkelijk in de handleiding beschreven is, voor onderhoudsdoeleinden.

Laserstraling!

▶ Niet in de laserstraal kijken. Laserklasse 2.

Afval:

- Defecte accu's en lege batterijen dienen als KGA behandeld te worden.

Indien het meetinstrument buiten werking wordt gesteld en niet meer wordt gebruikt, gelieve deze naar ons terug te sturen. Wij zorgen voor een milieuvriendelijke afvalverwijdering.

4. Correct gebruik

De testo 830 is een compacte infraroodthermometer voor contactloze metingen van oppervlaktetemperaturen. Met de testo 830-T2 kunt u via een aangesloten voeler bijkomend contactmetingen uitvoeren.

De testo 830 is niet geschikt voor diagnosemetingen bij medische toepassingen!

Eigenschappen testo 830-T1 testo 830-T2
Grootheden °C/°F
Meetbereik IR -30...+400°C
Aflezing IR 0,1 °C
Nauwkeurigheid IR ±1,5 °C of 1,5% v.d. mw. (0,1...+400 °C)		1;
(bij 23°C)+/- 1 digit ±2 °C of 2% v.d. mW. (-30...0 °C)		1
Emissiviteitscoëfficiënt 0,1...1,0 instelbaar
Meetinterval IR 0,5s
Temperatuursensor - thermo-element type K (opsteekbaar)
Meetbereik temperatuursensor - -50...+500°C
Aflezing temperatuursensor -	0,1 °C
Nauwkeurigheid temperatuursensor (±1 Digit)	-	±0,5 °C+0,5% v.d. mw.bij nom. temperatuur 22°C
Meetinterval temperatuursensor	-	1,75s
Optiek	10:1^2	12:1^2
Werkingstemperatuur	-20...+50 °C
Transport-/opslagtemperatuur	-40...+70°C
Stroomvoorziening	9V-block batterij
Autonomie batterij 20 h	15 h
Behuizing	ABS
Afmetingen in mm (LxHxB)	190 x 75 x 38
CE-richtlijn	89/336/EEG
Garantie	2 jaar
Laser
Lasertype	1-voudige Laser	2-voudige Laser
Prestatie	< 1 mW
Golflengte	645 tot 660 nm
Klasse	2
Norm	DIN EN 60825-1:2001-11

^1 de hoogste waarde geldt

^2 + openingsdiameter van de sensor (16mm)

6. Ingebruikname

▶ Batterij plaatsen: zie 9.1 Batterij vervangen.

7. Bediening

7.1 Voeler aansluiten (enkel testo 830-T2)

De temperatuurvoeler aansluiten op de voeleraansluiting. Let op de juiste polariteit!

7.2 Aan-/uitschakelen

▶ Meetinstrument aanschakelen: meettoets indrukken.

- Alle displaysegmenten lichten even op. Het meetinstrument schakelt over naar het infraroodmenu (verschijnt).

De displayverlichting wordt bij elke druk op een toets gedurende 10 seconden geactiveerd.

▶ Meetinstrument uitschakelen: Ingedrukt houden tot het meetinstrument uitgeschakeld is.

Het meetinstrument schakelt na 1 min (testo 830-T1) en 10 min (testo 830-T2) inactiviteit automatisch uit.

7.3 Meten

! Opmerkingen bij infraroodmetingen (hoofdstuk 11) / contactmetingen (hoofdstuk 12).

- Het meetinstrument is aangeschakeld.

IR-meting

1 Meting starten: of de meettoets ingedrukt houden. 2 Het laserpunt richten op het meetobject. testo 830-T1: laser markeert het middelpunt van de meetvlek. testo 830-T2: lasers markeren boven-/onderkant van de meetvlek.

- De huidige meetwaarde verschijnt (2 metingen per sec.)

3 Meting beëindigen: de meettoets loslaten.

- HOLD verschijnt. De laatste meetwaarde en min.-/max.-waarde blijft onveranderd in het display tot de volgende meting.

Tussen min.-, max.- en vastgehouden waarde wisselen: indrukken.

▶ Meting starten: meettoets indrukken.

Contactmeting (enkel testo 830-T2)

- De temperatuurvoeler is aangesloten.

1 De contactthermometer in/ op het meetobject positioneren en de contactmeting activeren: vindrukken.

- Het meetinstrument schakelt over naar het contactmenu (→ verschijnt). De huidige meetwaarde verschijnt.

2 Meting beeindigen: indrukken.

- HOLD verschijnt. De laatste meetwaarde en min.-/max.-waarde blijft onveranderd in het display tot de volgende meting..

Tussen min.-, max.- en vastgehouden waarde wisselen: indrukken.

▶ Meting starten: meettoets indrukken.
▶ Terug naar het infraroodmenu: meettoets indrukken.

De emissiecoëfficiënt instellen

- Het meetinstrument bevindt zich in het infraroodmenu.

! Indien in het emissiecoëfficiënt-menu gedurende 3 sec geen toets is ingedrukt, schakelt het instrument over naar het infraroodmenu.

1 3 sec ingedrukt houden.

2 De emissiecoëfficiënt instellen: of indrukken.

- Het meetinstrument schakelt over naar het infraroodmenu.

8. Instellingen

- Het meetinstrument is uitgeschakeld

! Indien in het instellingen-menu gedurende 3 sec geen toets wordt ingedrukt, schakelt het instrument over naar de volgende weergave.

1 3 sec ingedrukt.

- Het meetinstrument schakelt over naar het instellingenmenu.

2 Ondergrens alarmwaarde ( ALARM) instellen: o indrukken. Om snel vooruit te gaan, toets ingedrukt houden.

3 Bovengrens alarmwaarde ( ALARM) instellen: o indrukken. Om snel vooruit te gaan, toets ingedrukt houden.

4 Alarmfunctie in- (on)/uitschakelen (oFF): ▲ of ▼ indrukken.

5 Meetgrootheid instellen (°C of °F) : △ of ▽ indrukken.

- Het meetinstrument schakelt over naar het infraroodmenu.

! De alarmfunctie is alleen beschikbaar voor IR-metingen. Bij over-/ onderschrijding van de ingestelde alarmgrenswaarde wordt het optisch en akoestisch alarm geactiveerd.

9. Onderhoud

9.1 Batterij vervangen

Het meetinstrument moet uitgeschakeld zijn!

1 Batterijvak openen: het deksel uitklappen.
2 Verbruikte batterij verwijderen en nieuwe batterij plaatsen. let op de polariteit! De minpool moet na het plaatsen van de batterij zichtbaar zijn.
3 Batterijvak sluiten: het deksel dichtklappen.

9.2 Het meetinstrument reinigen

Geen scherpe reinigings- of oplosmiddelen gebruiken!

▶ De behuizing met een vochtige doek (zeep) schoonwrijven.
- De lens voorzichtig met een - in water of zuivere alcohol gedrenkt - wattenstaafje reinigen.

10. Vragen en antwoorden

Vraag Mogelijke oorzaken Mogelijke oplossingen
Displayverlichting doet - Batterij is leeg Batterij wieselen.het niet meer
	verschijnt. - batterij is leeg. batterij vervangen.	▶
het instrument kan niet - batterij is leeg. batterij vervangen.aangeschakeld worden		▶
IR-meetmenu: - de meetwaarden zijn ---- verschijnt. buiten het meetbereik.
contact-meetmenu: - de meetwaarden zijn -(enkel testo 830-T2) buiten het meetbereik.
- - - verschijnt.	- geen voeler aangesloten.- voeler is defect.	▶ voeler aansluiten.▶ voeler vervangen.

Indien wij uw vragen niet konden beantwoorden, gelieve zich te wenden tot uw handelaar of tot de testo klantenservice.

11. Opmerkingen bij infraroodmeting

11.1 Meetmethode

IR-meting is een optische meting

▶ De lens zuiver houden.
▶ Niet meten met een beslagen lens.
De afstand tussen het meetinstrument en het meetobject vrijwaren van storende elementen: geen stofpartikels, geen vochtigheid (regen, damp) of gassen.

IR-meting is een oppervlaktemeting

Wanneer zich vuil, stof enz. op het oppervlak bevindt, wordt enkel de bovenst laag gemeten, met name het vuil.

▶ Bij levensmiddelen verpakt in folie, niet meten aan luchtzakken
Bij kritische waarden steeds een extra contactmeting uitvoeren. Belangrijk in de levensmiddelensector: de kerntemperatuur meten met steek-/dompelvoeler

Aanpassingstijd

Bij een verandering van de omgevingstemperatuur (verandering van meetlocatie, bv. meting binnen / buiten) is een aanpassingstijd van het meetinstrument vereist van 15 minuten voor een infraroodmeting.

11.2 Emissiviteitscoëfficiënt

Materialen hebben verschillende emissiviteitscoëfficiënten, dit betekent dat ze een verschillende elektromagnetische straling hebben. De emissiviteitscoëfficiënt van de testo 830 is standaard ingesteld op 0,95. Deze coëfficiënt is optimaal voor metingen van niet-metalen, kunststofen en levensmiddelen (papier, keramiek, gips, hout, verven en vernis).

Blinkende metalen en metaaloxide zijn door hun lage emissiviteitscoëfficiënt slechts beperkt geschikt voor infraroodmetingen.

▶ Een andere mogelijkheid is het aanbrengen van lagen op het meetobject die de emissiviteitscoëfficiënt verhogen zoals bijvoorbeeld vernis of emissiviteitskleefband (ref. 0554 0051). Indien dit niet mogelijk is, dient u de meting uit te voeren met de contactthermometer.

Emissiviteitscoëfficiënten van belangrijke materialen (typische waarden)

Materiaal (temperatuur)

Aluminium (170°C) 0,04

Baksteen, mortel, plaaster (20°C) 0,93

Beton (25°C) 0,93

Gips (20°C) 0,90

Glas (90°C) 0,94

Gummi, hard (23°C) 0,94

Gummi, zacht (23°C) 0,89

Hout (70°C) 0,94

IJzer, gepolijst (20)°C 0,24

IJzer, geschuurd (0°C) 0,97

IJzer, met geplette laag (20°C) 0,77

IJzer, met gietijzeren laag (100°C) 0,80

Katoen (20°C) 0,77

Materiaal (temperatuur) ε
Klei, gebrand (70°C) 0,91
Koper, geoxideerd (130°C)	0,76
Koper, licht gematteerd (20°C)	0,04
Koude lichamen,zwart geanodiseerd (50°C)	0,98
Kunststoffen: PE, PP, PVC (20°C)	0,94
Kurk (20°C) 0,70
Messing, geoxideerd (200°C)	0,61
Papier (20°C)	0,97
Porselein (20°C)	0,92
Staal, geoxideerd (200°C)	0,79
Staal, warmtebeh. oppervlak (200°C)	0,52
Transformatorenvernis (70°C)	0,94
Zwarte vernis, mat (80°C)	0,97

11.3 Meetvlek, afstand

De grootte van de meetvlek is afhankelijk van de afstand van het meetinstrument tot het meetobject.

Meetoptiek (verhouding afstand : meetvlek)

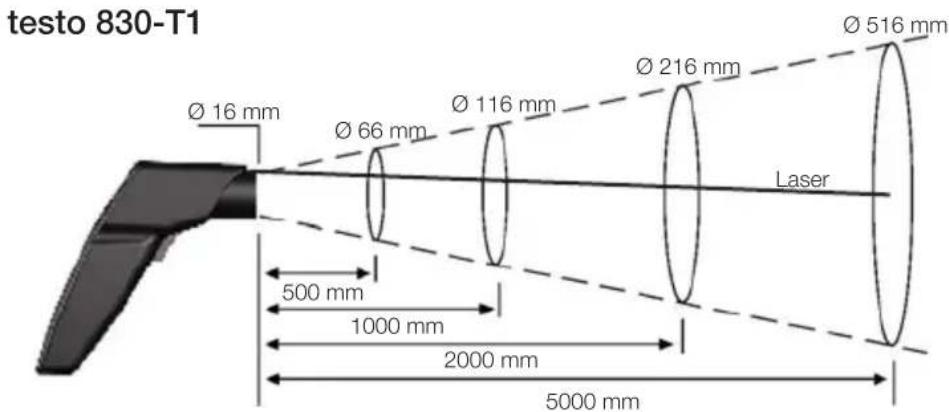

testo 830-T1 Ø 16 mm Ø 66 mm Ø 116 mm Ø 216 mm Ø 516 mm Laser 500 mm 1000 mm 2000 mm 5000 mm

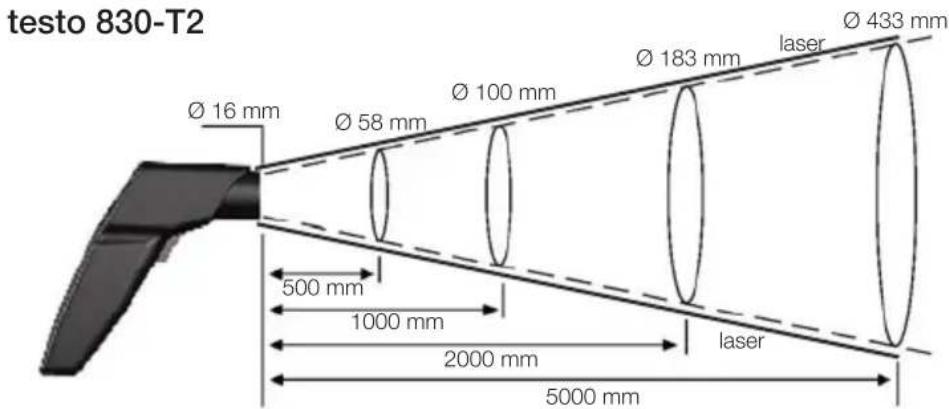

testo 830-T2 Ø 16 mm Ø 58 mm Ø 100 mm Ø 183 mm laser Ø 433 mm 500 mm 1000 mm 2000 mm laser 5000 mm

12. Opmerkingen bij contactmeting

Bij dompel-/steekvoelers is een minimum-insteekdiepte vereist van 10 x voelerdiameter
- Het gebruik in agressieve zuren of basen dient vermeden te worden.
▶ Met de kruisband-kop van de oppervlaktevoeler niet meten aan scherpe kanten.
