830T1 - Thermometer Testo - Gratis gebruiksaanwijzing en handleiding

Producttype	Compacte infraroodthermometer
Merk	Testo
Model	830T1
Infrarood meetbereik	-30 tot +400 °C
Resolutie	0,1 °C
Infrarood nauwkeurigheid	±1,5 °C of 1,5 % (0,1 tot +400 °C); ±2 °C of 2 % (-30 tot 0 °C)
Instelbare emissiviteit	0,1 tot 1,0
Optische verhouding (afstand:meetvlak)	10:1
Meettempo	0,5 s
Voeding	9 V batterij (levensduur 20 uur)
Display	Digitaal met achtergrondverlichting
Laser	1 klasse 2 laser, <1 mW, 645-660 nm
Functies	Hold, Min/Max, akoestisch en optisch alarm, emissiviteit instelling, automatische uitschakeling (1 min)
Gebruikstemperatuur	-20 tot +50 °C
Opslagtemperatuur	-40 tot +70 °C
Behuizing	ABS
Afmetingen (L x B x H)	190 x 75 x 38 mm
Garantie	2 jaar
CE-norm	2004/108/EG
Onderhoud	Behuizing reinigen met een vochtige doek; lens met een wattenstaafje bevochtigd met water of medische alcohol
Veiligheid	Niet meten op onder spanning staande elementen; blootstelling aan laserstraal vermijden; niet gebruiken in medische omgeving
Optionele accessoires	Oppervlaktesonde, beschermhuls, emissiviteit plakband

Veelgestelde vragen - 830T1 Testo

Hoe schakel ik de Testo 830T1 in en uit?

Om het apparaat in te schakelen, drukt u op de meettoets. Het scherm gaat aan en de achtergrondverlichting is 10 seconden actief. Om uit te schakelen, houdt u de toets ingedrukt tot het scherm uitgaat. Het apparaat schakelt automatisch uit na 1 minuut inactiviteit.

Hoe voer ik een infraroodmeting uit?

Houd de meettoets ingedrukt. Richt het laserpunt op het object. De metingen worden weergegeven (2 per seconde). Laat de toets los om de waarde vast te houden (Hold). De min/max waarden worden weergegeven. Voor een nieuwe meting drukt u opnieuw.

Wat te doen als het scherm '---' weergeeft?

In infraroodmodus geeft '---' aan dat de gemeten temperatuur buiten het bereik ligt (-30 tot +400 °C). Controleer of het object binnen het bereik valt. Als het probleem aanhoudt, reinig dan de lens.

Hoe stel ik de emissiviteit in?

In infraroodmodus drukt u op de © toets om de instelling te openen. Gebruik de pijltjestoetsen om de emissiviteit aan te passen (0,1 tot 1,0). Het apparaat keert na 3 seconden inactiviteit automatisch terug naar de meetmodus.

Hoe vervang ik de batterij?

Zet het apparaat uit. Open het batterijvak door het deksel te verwijderen. Vervang de oude batterij door een nieuwe 9 V batterij en let daarbij op de polariteit (+/-). Sluit het deksel.

Hoe reinig ik de lens?

Gebruik een wattenstaafje bevochtigd met water of medische alcohol om de lens voorzichtig te reinigen. Gebruik geen schurende middelen. Voor de behuizing is een vochtige doek voldoende.

Wat is de optische verhouding van de 830T1?

De optische verhouding is 10:1, wat betekent dat op 10 cm afstand het meetvlak een diameter van 1 cm heeft (90% van de energie). Hoe groter de afstand, hoe breder het gemeten gebied.

Wat is de meetnauwkeurigheid?

De nauwkeurigheid is ±1,5 °C of 1,5 % van de gemeten waarde voor temperaturen van 0,1 tot +400 °C, en ±2 °C of 2 % voor temperaturen van -30 tot 0 °C (bij 23 °C omgevingstemperatuur).

Kan ik glanzende metalen oppervlakken meten?

Glanzende metalen hebben een lage emissiviteit, waardoor infraroodmetingen onnauwkeurig zijn. Om de meting te verbeteren, brengt u emissiviteit plakband (ε=0,95) aan op het oppervlak. Anders gebruikt u een contactthermometer.

Wat te doen bij een melding van zwakke batterij?

Als de achtergrondverlichting niet meer werkt of het pictogram voor een zwakke batterij verschijnt, vervang dan zo snel mogelijk de 9 V batterij. Als het apparaat niet inschakelt, is de batterij leeg.

GEBRUIKSAANWIJZING 830T1 Testo

1. Algemene opmerkingen

Gelieve deze handleiding grondig door te lezen en zich met dit meetinstrument voldoende vertrouwd te make, Alvorens het in de praktijk te gebruiken. Bewaar deze handleiding binnen handbereik zodate u ze op elk gewenst ogenblick kunt raadplegen.

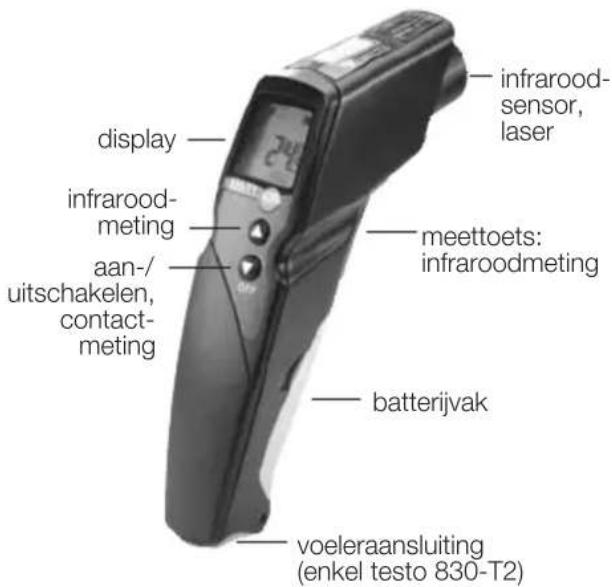

2. Productbeschrijving

Toebehoren

Omschrijving ref.

waterdichte dompel-/-

steekvoeler,

-60...+400°C 0602 1293

snelle oppervlaktevoeler,

-60...+300°C 0602 0393

robuuste luchtvoeler.

-60...+400°C 0602 1793

etui,leder 05168302

emissiviteitskeeelfand

ε=0.95 05540051

3. Veiligheidsvoorschriften

Elektrische gezaren vermijden:

• Contactmetting: nooit in de buurt van onderdelen onder spanning meten.

Infraroodmeting: bij het meten van onderdelen onder spanningClient u om veiligheidsredenen voldoende afstand te nemen.

Productzekerheid/aanspraak op garantie:

Het meetinstrument enkel gebruiken in overeenstemming met de aangegeven technische gegevens. Nooit geweld gebruiken.
Het meetinstrument nicht bloatstellen aan elektromagnetische straling (bv. microgolven, induc tieverwarming), statische lading,itte of sterker temperatuurschommelingen.
- Het meetinstrument nicht bewaren in de nabijheid van oplosmiddelen (bv. aceton).
- Het meetinstrument enkel openen indien dit uitdukkelijk in de handleiding beschreiben is, voor onderhoudsdoeleinden.

Laserstraling!

Niet in de laserstraal kijken. Laserklasse 2.

Afval:

Defecte accu's en lege batterijen dienen als KGA behandeld te worden.

• Indien het meetinstrument buiten werkung worden gesteld en nicht meer worden gelebrukt, gelieve deze maar ons terug te sturen. Wij zorgen voor een milieuvriendelijkke afvalverwijdering.

4. Correct gebruik

De testo 830 is een compacte infraroodthermometer voor contactloze metingen van oppervlaktetemperaturen. Met de testo 830-T2 kutu via een aangesloten voeler bijkomend contactmetingen uitvoeren.

De testo 830 is nicht geschickt voor diagnosemetingen bij medische toepassingen!

Eigenschappen testo 830-T1 testo 830-T2
Grootheden °C/°F
Meetbereik IR -30...+400°C
Aflezing IR 0,1 °C
Nauwkeurigheid IR ±1,5 °C of 1,5% v.d. mw. (0,1...+400 °C)		1;
(bij 23°C)+/- 1 digit ±2 °C of 2% v.d. mW. (-30...0 °C)		1
Emissiviteitstoeficien 0,1...1,0 instelbaar
Meetinterval IR 0,5s
Temperatuursensor - thermo-element type K (opsteekbaar)
Meetbereik temperatuursensor - -50...+500°C
Aflezing temperatuursensor -	0,1 °C
Nauwkeurigheid temperatuursensor (±1 Digit)	-	±0,5 °C+0,5% v.d. mw. bij nom. temperatuur 22°C
Meetinterval temperatuursensor	-	1,75s
Optiek	10:1 2	12:12
Werkingtemperatuur	-20...+50 °C
Transport-/opslagtemperatuur	-40...+70°C
Stroomvoorziening	9V-block batterij
Autonomie batterij 20 h	15 h
Behuizing	ABS
Afmetingen in mm (LxHxB)	190 x 75 x 38
CE-richtlijn	89/336/EEG
Garantie	2aar
Laser
Lasertype	1-voudige Laser	2-voudige Laser
Prestatie	< 1 mW
Golfengte	645 tot 660 nm
Klasse	2
Norm	DIN EN 60825-1:2001-11

1 de hoogste waarde geldt
^2 + openingsdiameter van de sensor (16mm)

6. Ingebruikname

Batterijplaatsen:zie9.1 Batterij verrangen.

7. Bediening

7.1 Voeler aansluiten (enkel testo 830-T2)

De temperatuurvoeler aansluiten op de voeleraansluiting. Let op de juiste polariteit!

7.2 Aan-/uitschakelen

Meetinstrument aanschakelen: meettoets indrukken.
- Alle displaysegmenten lichten even op. Het meetinstrument schakelt over maar het infraroodmenu (verschijnt).

De displayverlichting worden bij elke druk op een toets gedurende 10 seconden geactiveerd.
Meetinstrument uitschakelen: tegdrukt houden tot het meetinstrumentuitgeschakeld is.

Het meetinstrument schakelt na 1 min (testo 830-T1) en 10 min (testo 830-T2) inactiviteit automatisch UIT.

7.3 Meten

! Opmerkingen bij infraroodmetingen (hoofdstuk 11) / contactmetingen (hoofdstuk 12).

• Het meetinstrument is aangeschakeld.

IR-meting

1 Meting starten: de meettoets ingedrukt houden.
2 Het laserpuntrichten op het meetobject.
testo 830-T1: laser markeert het middelpunt van demeetvlek.
testo 830-T2: lasers markeren boven-/onderkant van demeetvlek.
- De huidige meetwaarde verschijnt (2 metingen per sec.)
3 Meting beeindigen: de meettoets loslaten.
- HOLD verschijnt. De LASTME meetwaarde en min.-/max.-waarde blijft onveranderd in het display tot de volgende meting.
Tussen min., max.- en vastgehonden waarde wisselen: indrukken.
Meting starten:meettoets indrukken.

Contactmeting (enkel testo 830-T2)

• De temperatuurvoeler is aangesloten.

1 De contactthermometer in/ op het meetobject positioneren en de contactmeting activeren: i drukken.
- Het meetinstrument schakelt overaar het contactmenu (verschijnt). De huidigemeetwaardeverschijnt.

2 Meting beeindigen: ikrukken.

• HOLD verschijnt. De LAST meetwaarde en min.-/max.-waarde blijft onveranderd in het display tot de volgende meting..
  Tussen min.-, max.- en vastgehonden waarde wisselen: indrukken.

• Meting starten: meettoets indrukken.
  Terug hier het infraroodmenu:meettoets indrukken.

De emissiecoefficienststellen

• Het meetinstrument bevindt zich in het infraroodmenu.

! Indien in het emissiecoefficien-t-menu gedurende 3 sec geen toets is ingedrukt, schakelt het instrument over maar het infraroodmenu.

13sec ingedrukt houden.
2 De emissiecoefficient instellen: of indukken.
- Het meetinstrument schakelt overaar het infraroodmenu.

8. Installingen

• Het meetinstrument isuitgeschakeld
  Indien in het instellingen-menu gedurende 3 sec geen toets worden ingedrukt, schakelt het instrument over maar de volgende weergave.
  13sec ingedrukt.
• Het meetinstrument schakelt over maar het instelleningenmenu.
  2 Ondergrens alarmwaarde ( ALARM) instellen: oindrukken. Om snel vooruit te gaan, toets ingedrukt houden.
  3 Bovengrens alarmwaarde ( ALARM) instellen: oindrukken. Om snel vooruit te gaan, toets ingedrukt houden.
  4 Alarmfungtie in- (on)/uitschakelen (oFF): of indrukken.
  5 Meetgroothed instellen (^ of F) : of indrukken.
• Het meetinstrument schakelt overaar het infraroodmenu.
  ! De alarmfunctie is alleen beschikbaar voor IR-metingen. Bij over-/ onderschrijding van de ingestelde alarmgrenswaarde worden het optisch en akoestisch alarm geactiveerd.

9. Onderhoud

9.1 Batterij verrangen

Het meetinstrument moet uitgeschakeldijken!

1 Batterijvak openen: het deksel uitklappen.
2 Verbruike batterij verwijderen en neue batterijplaatsen. let op de polariteit! De min-pool moet na hetplaatsen van de batterij zichtaarijken.
3 Batterijvak sluiten: het deksel dichtklappen.

9.2 Het meetinstrument reinigen

Geen scherpe reinigings- of oplosmiddelen gebruiken!

De behuizing met een vochtige doek (zeep) schoonwrijven.
De lens voorzichtig met een - in water of zuivere alcohol gedrenkt - wattenstaafje reinigen.

10. Vragen en antwoorden

Vraag Mogelijk oorzaken Mogelijk oplossingen
Displayverlichting doet - Batterij is leeg Batterij wieselen. het Nieteer
verschijnt. - batterij is leeg. batterij verrangen.	▶
het instrument kan nicht - batterij is leeg. batterij verrangen. aangeschakeld worden	▶
IR-meetmenu: - de meetwaarden zijn - - - - verschijnt. buiten het meetbereik.
contact-meetmenu: - de meetwaarden zijn - (enkel testo 830-T2) buiten het meetbereik.
- - - verschijnt.	- geen voeler aangesloten. - voeler is defect.	▶ voeler aansluien. ▶ voeler verrangen.

Indien wij uw vragen nicht konden beantwoorden, gelieve zich te wenden tot uw handelaar of tot de testo klantenservice.

11. Opmerkingen bij infraroodmeting

11.1 Meetmethode

IR-meting is een optische meting

De lens zuiver houden.
Niet meten met een beslagen lens.
De afstand:tussen het meetinstrument en hetmeetobject vrijwaren van storende elementen: geen stofpartikels, geen vochtigheid (regen,damp) of gassen.

IR-meting is een oppervlaktemeting

Wanneer zich vuil, stof enz. op het oppervlak bevindt, worden enkel de bovenst laag gemeten, met name het vuil.

Bij levensmiddlesen verpakt in folie, nied meten aan luchtzakken
Bij kritische waarden steeds een extra contactmeteruitvoeren. Belangrijk in de levensmiddelensector: de kerntemperatuur meten met steek-/dompelvoeler

Aanpassingstijd

Bij een verandering van de omgevingstemperatuur (verandering van meetlocatie, bv. meting binnen / buiten) is een aanpassingstijd van het meetinstrument vereist van 15 minutes voor een infraroodmeting.

11.2 Emissiveteitscoefficient

Materialen haben verschillende emissiviteitscoefficien, dit betekent dat ze een verschillende elektromagnetische straling hebben. De emissiviteitscoefficient van de testo 830 is standard ingesteld op 0,95. Deze coefficient is optimaal voor metingen van Niet-metalen, kunststofen en levensmiddelen (papier, keramiek, gips, hout, verven en vernis).

Blinkende metalen en metaaloxide zijn door hun lage emissiviteitscoefficient slechts beperkt geschikt voor infraroodmetingen.

云

• Een andere möglichkheid is het aanbrengen vanlagen op het meetobject die de emissiviteitiscoefficient verhogen zoals bijvoorbeeld vernis of emissiviteitiskleefband (ref. 0554 0051). Indien dit nicht möglichk is, dient u de meting uit te voeren met de contactthermometer.

Emissiviteitsscoefficien van belangrijke materialen (typische waarden)

Material (temperatuur) €

Aluminium (170°C) 0,04

Baksteen, mortel, plaaster (20°C) 0,93

Beton (25°C) 0,93

Gips (20°C) 0,90

Glas (90°C) 0,94

Gummi, hard (23°C) 0,94

Gummi, zacht (23°C) 0,89

Hout (70°C) 0,94

IJzer, gegliest (20)°C 0,24

IJzer, geschuurd (0°C) 0,97

IJzer, met geplatte laag (20°C) 0,77

IJzer, met qietijzeren laag (100°C) 0,80

Katoen (20°C) 0,77

Material (temperatuur) €
Klei, gebrand (70°C) 0,91
Koper, geoxideerd (130°C)	0,76
Koper, Licht gematteerd (20°C)	0,04
Koude lichamen, zwart geanodiseerd (50°C)	0,98
Kunststoffen: PE, PP, PVC (20°C)	0,94
Kurk (20°C) 0,70
Messing, geoxideerd (200°C)	0,61
Papier (20°C)	0,97
Porselein (20°C)	0,92
Staal, geoxideerd (200°C)	0,79
Staal, warmtebeh. oppervlak (200°C)	0,52
Transformatorenvernis (70°C)	0,94
Zwarte vernis, mat (80°C)	0,97

11.3 Meetvlek, afstand

De grootte van de meetvlek is afhankelijk van de afstand van het meetinstrument tot hetmeetobject.

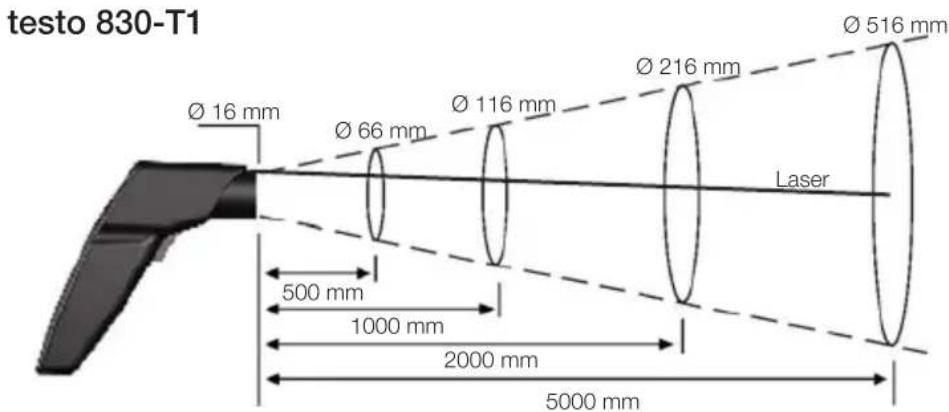

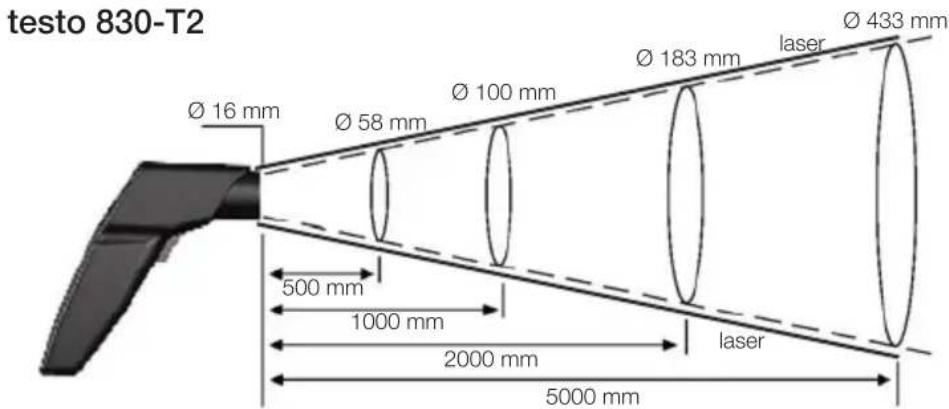

Meetoptiek (verhouding afstand :meetvlek)

12. Opmerkingen bij contactmeting

Bij dompel-/steekvoelers is een minimum-insteekdiepte vereist van 10× voelerdiameter
- Het gebruik in agressieve zuren of basen dient vermeden te worden.
- Met de kruisband-kop van de oppervlaktevoeler nicht meten aan scherpe kanten.
