830T1 - Thermomètre Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge compact
Marque	Testo
Modèle	830T1
Plage de mesure infrarouge	-30 à +400 °C
Résolution	0,1 °C
Précision infrarouge	±1,5 °C ou 1,5 % (0,1 à +400 °C) ; ±2 °C ou 2 % (-30 à 0 °C)
Émissivité réglable	0,1 à 1,0
Ratio optique (distance:zone de mesure)	10:1
Cadence de mesure	0,5 s
Alimentation	Pile 9 V (autonomie 20 h)
Affichage	Numérique avec rétroéclairage
Laser	1 laser de classe 2, <1 mW, 645-660 nm
Fonctions	Hold, Min/Max, alarme acoustique et optique, réglage émissivité, arrêt automatique (1 min)
Température d'utilisation	-20 à +50 °C
Température de stockage	-40 à +70 °C
Boîtier	ABS
Dimensions (L x l x h)	190 x 75 x 38 mm
Garantie	2 ans
Norme CE	2004/108/CEE
Entretien	Nettoyer le boîtier avec un chiffon humide ; lentille avec un coton imbibé d'eau ou d'alcool médical
Sécurité	Ne pas mesurer sur des éléments sous tension ; éviter l'exposition au faisceau laser ; ne pas utiliser en milieu médical
Accessoires en option	Sonde de surface, douille de protection, ruban adhésif d'émissivité

FOIRE AUX QUESTIONS - 830T1 Testo

Comment allumer et éteindre le Testo 830T1 ?

Pour allumer l'appareil, appuyez sur la touche de mesure. L'écran s'allume et le rétroéclairage est actif 10 secondes. Pour éteindre, maintenez la touche enfoncée jusqu'à ce que l'écran s'éteigne. L'appareil s'éteint automatiquement après 1 minute sans action.

Comment effectuer une mesure infrarouge ?

Maintenez la touche de mesure enfoncée. Visez l'objet avec le point laser. Les mesures s'affichent (2 par seconde). Relâchez la touche pour figer la valeur (Hold). Les valeurs min/max sont affichées. Pour une nouvelle mesure, appuyez à nouveau.

Que faire si l'écran affiche '---' ?

En mode infrarouge, '---' indique que la température mesurée est hors de la plage (-30 à +400 °C). Vérifiez que l'objet est dans la plage. Si le problème persiste, nettoyez la lentille.

Comment régler l'émissivité ?

En mode infrarouge, appuyez sur la touche © pour entrer dans le réglage. Utilisez les touches fléchées pour ajuster l'émissivité (0,1 à 1,0). L'appareil revient automatiquement en mode mesure après 3 secondes sans action.

Comment remplacer la pile ?

Éteignez l'appareil. Ouvrez le compartiment à piles en retirant le couvercle. Remplacez la pile usagée par une pile 9 V neuve en respectant la polarité (+/-). Refermez le couvercle.

Comment nettoyer la lentille ?

Utilisez un coton imbibé d'eau ou d'alcool médical pour nettoyer délicatement la lentille. N'utilisez pas de solutions abrasives. Pour le boîtier, un chiffon humide suffit.

Quel est le ratio optique du 830T1 ?

Le ratio optique est de 10:1, ce qui signifie qu'à 10 cm de distance, la zone de mesure fait 1 cm de diamètre (90 % de l'énergie). Plus la distance est grande, plus la zone mesurée est large.

Quelle est la précision de mesure ?

La précision est de ±1,5 °C ou 1,5 % de la valeur mesurée pour les températures de 0,1 à +400 °C, et de ±2 °C ou 2 % pour les températures de -30 à 0 °C (à 23 °C ambiant).

Puis-je mesurer des surfaces métalliques brillantes ?

Les métaux brillants ont une émissivité faible, ce qui rend les mesures infrarouges imprécises. Pour améliorer la mesure, appliquez du ruban adhésif d'émissivité (ε=0,95) sur la surface. Sinon, utilisez un thermomètre à contact.

Que faire en cas d'affichage de pile faible ?

Si le rétroéclairage ne fonctionne plus ou si l'icône de pile faible s'affiche, remplacez la pile 9 V dès que possible. Si l'appareil ne s'allume pas, la pile est vide.

MODE D'EMPLOI 830T1 Testo

Lire attentivement ce document avant toute utilisation de l'appareil. Garder ces consignes d'utilisation et de sécurité à portée de main, afin de pouvoir vous y référer si cela s'avère nécessaire.

Sonde de surface à réaction instantanée

-60...+300°C 0602 0393

Sonde robuste,

-60...+400°C 0602 1793

Douille de protection en cuivre 0516 8302

Ruban adhésif d'émissivité ε=0.95 0554 0051

Éviter les chocs électriques :

• Mesures avec contact : Ne pas effectuer de mesures sur des éléments sous tension.

Mesures en mode infrarouge : Respecter une distance de sécurité suffisante, lors de mesures sur des éléments sous tension.

Garantie :

Utiliser l'appareil conformément à l'utilisation préconisée dans ce mode d'emploi et dans la limite des caractéristiques techniques exposées ci-dessous. Ne pas utiliser la force.

• Ne pas exposer l'appareil à des rayonnements électromagnétiques, (ex : Four micro-ondes, plaques induction), à des charges statiques ou à des variations de températures importantes.

Ne pas stocker avec des solvants (ex : acétone).

N'ouvrir l'appareil qu'à des fins de maintenance décrites dans ce mode d'emploi.

Rayon laser!

Ne jamais se trouver dans le champ du rayon laser.

Utiliser des accus et déposer les piles usagées aux points de collecte prévus à cet effet. Tous les appareils en fin de cycle de vie doivent nous être retournés. Nous assurons un recyclage qui respecte l'environnement.

4. Applications

Le thermomètre compact infrarouge, testo 830 est l'appareil idéal pour les mesures de température de surface ou pour des mesures de température sans contact. D'autres types de mesures de contact sont possibles avec testo 830-T2, en y ajoutant des sondes ajustées.

Ne convient pas à une utilisation en milieu médical

5. Caractéristiques techniques

Paramètres °C/°F
Etendue de mesure infrarouge -30... +400°C
Résolution infrarouge 0.1 °C
Précision infrarouge ±1.5 °C ou 1.5% (0.1...+400 °C)1; (à 23°C) +/- 1 digit ±2 °C ou 2% (-30...0 °C)1
Emissivité 0.1 ... 1.0 régliable
Cadence de mesure infrarouge 0.5s
Sonde de température - Thermocouple Type K
Etendue de mes. de la sonde de temp. - -50 ... +500°C (±1 digit) à une température de 22 °C
Résolution de la sonde de temp.	-	0.1 °C
Précision de la sonde de temp.	-	±0.5 °C+0.5%
Cadence de mes. de la sonde de temp. - 1.75s
Optique (90% valeur)	10/12	12/12
Température d'utilisation	-20 ... +50 °C
Température de transport/stockage	-40... +70°C
Alimentation	pile 9V
Autonomie pile 20 h	15 h
Boîtier	ABS
Dimensions en mm (Lxlxh)	190 x 75 x 38
Norme CE	2004/108/CEE
Garantie	2 ans
Laser
Type de laser	1 x laser	2 x laser
Alimentation	< 1 mW
Lonueur d'onde	645...660 nm
Classe	2
Standard	DIN NE 60825-1:2001-11

Valeur la plus haute appliquée 2 + ouverture diamètre de la sonde (16mm)

6. Première utilisation

Insérer la pile : Voir 9.1 Remplacer la pile.

7.1 Connecter la sonde (testo 830-t2 seul.)

• Connecter la sonde sur l'appareil.

7.2 Allumer/éteindre l'appareil

Allumer l'appareil : Appuyer sur la touche de mesure. - Bref affichage de tous les segments. L'appareil se met en mode infrarouge (Sallume). Le rétro-éclairage de l'afficheur est actif 10 secondes suivant l'activation de n'importe quelle touche. Éteindre l'appareil : Appuyer sur cette touche jusqu'à ce que l'écran s'éteigne.

L'appareil s'éteint automatiquement après 1 min. (affichage de mesure IR) ou 10 min. (affichage de mesure par contact, Testo 830-T2 uniquement) sans qu'aucune touche ne soit actionnée.

7.3 Mesures

Respecter les remarques relatives aux mesures IR (chapitre 11) / mesures par contact (chapitre 12). La réinitialisation des valeurs min./max. se fait en appuyant sur la touche de mesure en cas de mesure IR. Pour les mesures par contact, les valeurs sont réinitialisées lors de la mise à l'arrêt de l'appareil ou en cas de passage à l'affichage IR des mesures. L'appareil est allumé.

Mesures infrarouge

1 Commencer la mesure : Maintenir la touche de mesure enfoncée. 2 Viser l'objet à mesurer à l'aide du point laser. testo 830-T1 : le laser définit le point central de la zone de mesure. testo 830-T2 : le laser définit le point le plus haut et le plus bas de la zone de mesure. - Les valeurs de mesure s'affichent (2 mesures par seconde) 3 Fin de mesure : Relâcher la touche. - HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante. - Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur Proceder à une nouvelle mesure : appuyer sur la touche de mesure.

Mesure de contact (testo 830-T2 seulem.)

• La sonde de température a été connectée avant de démarrer l'appareil de mesure.

1 Positionner le thermomètre à contact dans ou sur l'objet à mesurer et commencer la mesure : appuyer sur

• L'appareil passe en mode contact (s'affiche). La valeur s'affiche à l'écran.

2 Fin de mesure : appuyer sur

• HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.
• Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur

Procéder à une nouvelle mesure : appuyer sur

• Revenir à l'affichage IR des mesures : appuyer sur la touche de mesure.

Réglage de l'émissivité

• L'appareil est en mode infrarouge.

Si dans le mode émissivité aucune touche n'est activée pendant 3 s, l'appareil passe automatiquement en infrarouge.

2 Régler l'émissivité : Appuyer sur ©.

• L'appareil enne mode infrarouge

8. Réglages

L'appareil est éteint.

Si aucune touche n'est activée pendant 3 s, l'appareil change de mode.

• L'appareil revient en mode de réglage.

2 Régler la limite d'alarme inférieure (ALARM) : appuyer sur ou maintenir la touche enfoncée pour une avance rapide.

3 Régler la limite d'alarme supérieure (ALARM) : appuyer sur ou Maintenir la touche enfoncée pour une avance rapide.

4 Activer (on) / Désactiver (off) la fonction d'alarme : appuyer sur ou

5 Sélectionner une grandeur (^ / ^) : appuyer sur ou.

• L'appareil passe en mode d'affichage IR des mesures.

La fonction d'alarme est uniquement disponible pour les mesures IR. Une alarme acoustique et optique apparait en cas de dépassement par le haut ou le bas des valeurs d'alarme régées.

9.1 Remplacer la pile

L'appareil doit être éteint.

1 Ouvrir le compartiment à pile : retirer le couvercle. 2 Retirer la pile usagée et en mettre une neuve. Attention à la polarité +/- Le - doit être visible quand la pile est en place. 3 Fermer le compartiment à pile.

9.2 Nettoyage de l'appareil

Ne pas utiliser de solutions trop abrasives.

Nettoyer le boîtier à l'aide d'un chiffon humide. Nettoyer la lentille délicatement avec de l'eau ou du coton, imbibé d'eau ou d'alcool médical.

Message Causes possibles Régler le problème
L'éclairage de l'écran - Pile faible Changer la pile ne fonctionne plus.	▶
s'affiche. - Pile vide Changer la pile	▶
L'appareil ne s'allume pas - Pile vide Changer la pile	▶
En mode infrarouge : - L'étendue de mesure - - - s'affiche. est dépassée
En mode contact : - L'étendue de mesure - (testo 830-T2 seulement) est dépassée
- - - s'affiche. - Aucune sonde connectée	▶ Connecter la sonde
- Sonde endommagée	▶ Remplacer la sonde

11.1 Méthode de mesure

La mesure infrarouge est une mesure optique.

Nettoyer la lentille. - Ne pas effectuer de mesure avec une lentille sale. Garder le champ de mesure libre de toutes interférences : pas de poussière, de particules de moisissure, de saleté (humidité, vapeur) ou de gaz.

La mesure infrarouge est une mesure de surface.

S'il y a de la poussière ou de la rouille sur la surface de l'objet à mesurer, ce sont ces particules qui seront mesurées.

Pour les produits alimentaires sous emballage, ne pas effectuer de mesures dans les poches d'air. Si la valeur vous semble douteuse, utiliser en parallèle un thermomètre à contact. Pour toutes les mesures sur aliments

congelés, utiliser un thermomètre à contact équipé d'une sonde d'immersion / détection.

11.2 Émissivité

Chaque matériel a une émissivité différente : le taux de radiation électromagnétique varie. L'émissivité du testo 830 est réglée sur 0.95. Il s'agit de la valeur idéale pour des mesures sur des matières non métalliques (papier, céramique, bois, peinture et vernis), plastiques ou sur des denrées alimentaires.

Les métaux brillants ou oxydés ne conviennent pas à des mesures infrarouge : taux d'émissivité trop bas ou non-uniforme.

Pour augmenter le taux d'émissivité de l'objet à mesurer, utiliser du ruban adhésif (par ex. sur vernis). Si ça ne marche toujours pas, utiliser un thermomètre à contact classique.

Tableau d'émissivité pour quelques types de matériaux (valeurs standards)

Materiaiu (Température) €	Materiaiu (Température) €
Aluminium en rouleau (170°C) 0.04	Peau 0.95
Coton (20°C) 0.77	Cuivre terni (20°C) 0.04
Béton (25°C) 0.93	Cuivre oxydé (130°C) 0.76
Glace lisse (0°C) 0.97	Plastique : PE, PP, PVC (20°C) 0.94
Fer poli (20)°C 0.24	Laiton oxydé (200°C) 0.61
Alliage fer et plomb (100°C) 0.80	Papier (20°C) 0.97
Fer en rouleau (20°C) 0.77	Porcelaine (20°C) 0.92
Plâtre (20°C) 0.90	Peinture noire mat (80°C) 0.97
Verre (90°C) 0.94	Acier chauffé,traité (200°C) 0.52
Caoutchouc dur (23°C) 0.94	Acier oxydé (200°C) 0.79
Caoutchoucouple gris (23°C) 0.89	Argile cuite (70°C) 0.91
Bois (70°C) 0.94	Peinture modifiée (70°C) 0.94
Liège (20°C) 0.70	Brique, mortier, plâtre (20°C) 0.93

11.3 Zone de mesure, distance

Une zone de mesure est déterminée selon la distance à laquelle on se trouve par rapport à l'objet mesuré.

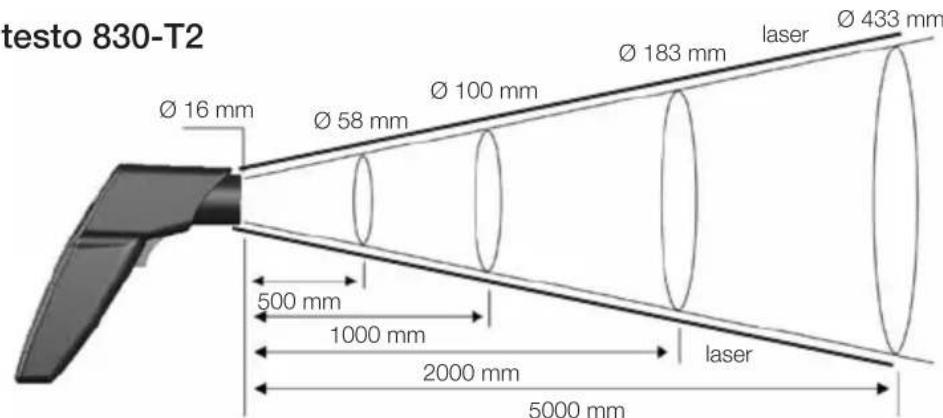

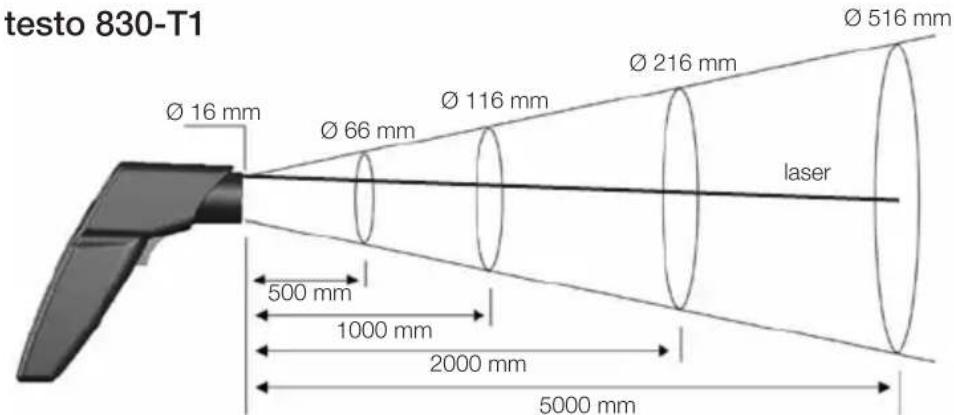

Mesure optique (Ratio Distance : zone de mesure)

12. Mesures de contact

En cas d'utilisation de sonde à immersion / pénétration, enfoncer la sonde à une profondeur suffisante afin d'obtenir des valeurs exactes (au moins 10x le diamètre de la sonde). - Eviter des applications dans des solutions acides et abrasives. - Ne pas utiliser de sondes de mesure de surface sur des pointes ou sur des surfaces tranchantes.
