Тип продукта	Инфракрасный термометр с контактным щупом
Бренд	Testo
Модель	830-T2
Размеры (Д x Ш x В)	190 x 75 x 38 мм
Вес (с батареей)	Около 200 г
Питание	Батарея 9В
Время работы	Около 15 ч
Диапазон температур (инфракрасный)	от -30 до +400 °C
Точность (инфракрасный)	±1,5 °C или 1,5 % (от 0,1 до 400 °C)
Разрешение (инфракрасный)	0,1 °C
Регулируемая излучательная способность	от 0,1 до 1,0
Диапазон температур (щуп)	от -50 до +500 °C
Точность (щуп)	±0,5 °C + 0,5 %
Скорость измерения (инфракрасный)	0,5 с
Скорость измерения (щуп)	1,75 с
Оптика (соотношение расстояние:пятно)	12:12
Лазер	2 лазера, класс 2 (< 1 мВт)
Основные функции	Инфракрасное измерение, контактное измерение, сигнализация высокого/низкого уровня, отображение Min/Max, подсветка, автоматическое отключение
Уход и очистка	Протирать корпус влажной тканью, линзу - ватным тампоном, смоченным водой или медицинским спиртом
Безопасность	Не смотреть на лазер, соблюдать безопасные расстояния до элементов под напряжением
Комплектация	Батарея 9В
Дополнительные аксессуары	Термопары типа K, защитная гильза, клейкая лента для излучательной способности
Гарантия	2 года
Стандарты	CE (2004/108/ЕЭС)
Корпус	ABS

Часто задаваемые вопросы - 830-T2 Testo

Как изменить излучательную способность на Testo 830-T2?

Для регулировки излучательной способности включите прибор в инфракрасном режиме. Удерживайте кнопку измерения нажатой в течение 3 секунд, пока не замигает значок излучательной способности. Используйте кнопки ▲ или ▼ для настройки значения от 0,1 до 1,0. Отпустите для подтверждения. Излучательная способность по умолчанию равна 0,95.

Какое оптимальное расстояние измерения для Testo 830-T2?

Оптимальное расстояние зависит от размера целевой зоны. Оптическое соотношение составляет 12:1, что означает, что на расстоянии 120 мм измеряемая зона имеет диаметр 10 мм. Для надежного измерения цельтесь в зону, которая как минимум вдвое больше диаметра лазерного пятна.

Как использовать контактный щуп с Testo 830-T2?

Подключите совместимую термопару типа K к соответствующему входу. Включите прибор, затем нажмите кнопку ▼ для перехода в контактный режим. Поместите щуп на или внутрь измеряемого объекта. Температура отобразится примерно через 1,75 с. Для возврата в инфракрасный режим нажмите кнопку измерения.

Что делать, если на дисплее Testo 830-T2 отображается '---'?

Отображение '---' указывает на превышение диапазона измерения или ошибку. В инфракрасном режиме проверьте, что целевая температура находится в пределах от -30 до +400 °C. В контактном режиме убедитесь, что щуп правильно подключен и не поврежден, а температура находится в пределах от -50 до +500 °C. Если проблема сохраняется, замените батарею.

Как чистить линзу Testo 830-T2?

Используйте ватную палочку, смоченную водой или медицинским спиртом, чтобы аккуратно протереть линзу. Избегайте агрессивных растворителей. Протирайте корпус влажной тканью. Не используйте абразивные средства.

Как заменить батарею в Testo 830-T2?

Выключите прибор. Откройте отсек для батарей, расположенный сзади, сняв крышку. Извлеките использованную батарею и вставьте новую батарею 9 В, соблюдая полярность (знак - должен быть виден). Закройте отсек.

Как настроить температурные сигналы тревоги на Testo 830-T2?

Выключите прибор. Удерживайте кнопку измерения нажатой в течение 3 секунд для входа в режим настройки. Используйте ▼ для установки нижнего предела (↓ALARM) и ▲ для верхнего предела (↑ALARM). Нажмите ▲ или ▼ для включения (on) или выключения (oFF) сигнала тревоги. Сигнал тревоги доступен только в инфракрасном режиме.

Какова точность Testo 830-T2?

В инфракрасном режиме точность составляет ±1,5 °C или 1,5% от измеренного значения в диапазоне от 0,1 до 400 °C и ±2 °C или 2% в диапазоне от -30 до 0 °C. В контактном режиме (щуп) точность составляет ±0,5 °C + 0,5% от измеренного значения.

Какие аксессуары доступны для Testo 830-T2?

Дополнительные аксессуары включают: водонепроницаемый щуп для проникновения/погружения (арт. 0602 1293), щуп для поверхности с мгновенным откликом (0602 0393), прочный щуп (0602 1793), медная защитная гильза (0516 8302) и клейкая лента для излучательной способности ε=0,95 (0554 0051).

Как интерпретировать значения Min/Max на Testo 830-T2?

В инфракрасном режиме удерживайте кнопку измерения нажатой для непрерывного измерения. Отпустите, чтобы зафиксировать измерение с HOLD. Нажмите ▲ для переключения между сохраненным значением (HOLD), минимальным (MIN) и максимальным (MAX). Значения сбрасываются при новом измерении. В контактном режиме значения Min/Max сбрасываются при выключении прибора или переходе в ИК-режим.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 830-T2 Testo

Руководство пользователя ги

Handleiding nl

240 E30-T1 +150 OFF

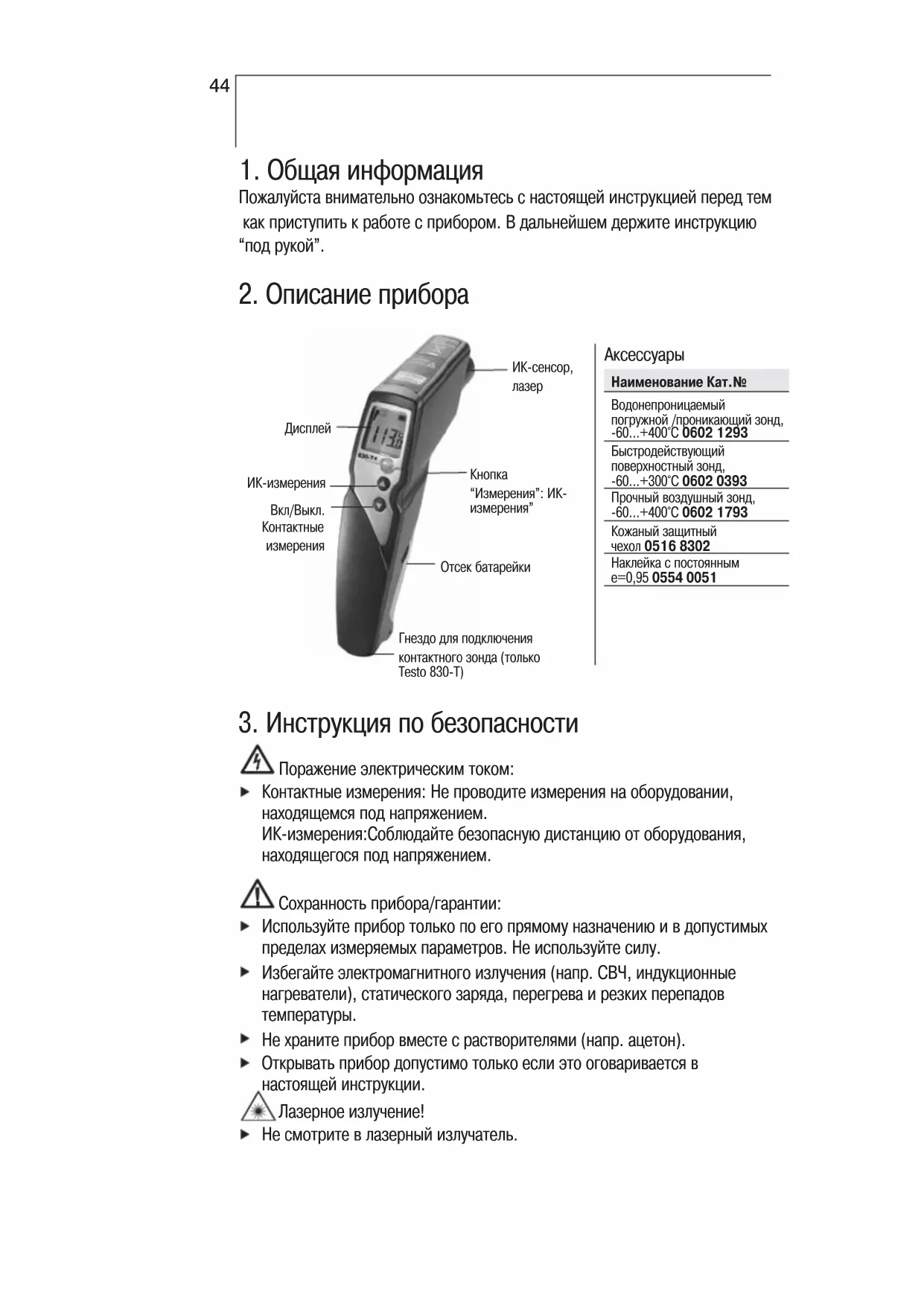

Пожалуйста внимательно ознакомьтесь с настоящей инструкцией перед тем как приступить к работе с прибором. В дальнейшем держите инструкцию "под рукой".

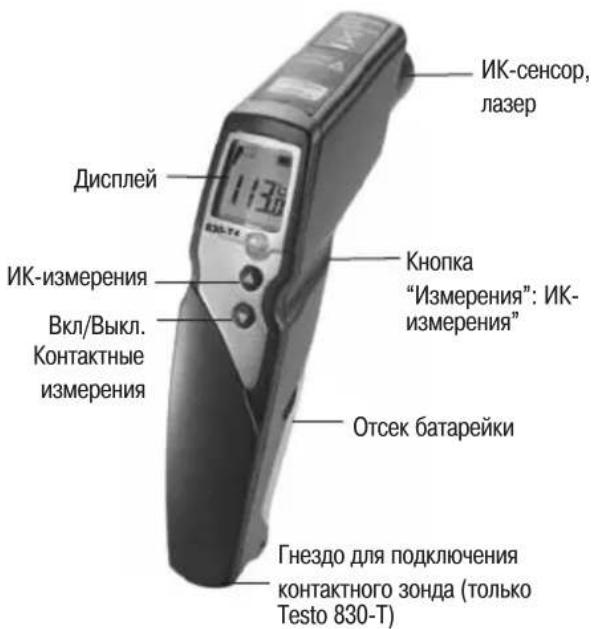

2. Описание прибора

ИК-сенсор, лазер Дисплей ИК-измерения Вкл/Выкл. Контактные измерения Кнопка "Измерения": ИК- измерения" Отсек батарейки Гнездо для подключения контактного зонда (только Testo 830-T)

Аксессуары

Наименование Кат.№

Водонепроницаемый

погружной /проникающий зонд, -60...+400°C 0602 1293

Быстродействующий

поверхностный зонд,

-60...+300°C 0602 0393

Прочный воздушный зонд,

-60...+400°C 0602 1793

Кожаный защитный

чехол 0516 8302

Наклейка с постоянным

e=0,95 0554 0051

3. Инструкция по безопасности

Поражение электрическим током:

• Контактные измерения: Не проводите измерения на оборудовании, находящемся под напряжением.
  ИК-измерения: Соблюдайте безопасную дистанцию от оборудования, находящегося под напряжением.

Сохранность прибора/гарантии:

• Используйте прибор только по его прямому назначению и в допустимых пределах измеряемых параметров. Не используйте силу.
  Избегайте электромагнитного излучения (напр. СВЧ, индукционные нагреватели), статического заряда, перегрева и резких перепадов температуры.
  ▶ Не храните прибор вместе с растворителями (напр. ацетон).
  Открывать прибор допустимо только если это оговаривается в настоящей инструкции.

Лазерное излучение!

▶ Не смотрите в лазерный излучатель.

Соблюдайте правила утилизации:

▶ Утилизируйте старые или использованные аккумуляторы/батарейки только в предназначенных для этого местах.
▶ Просим выслать отслуживший прибор обратно нам. Мы позаботимся о его правильной утилизации.

4. Назначение прибора

testo 830 - компактный ИК-термометр, предназначенный для безконтактного измерения температуры поверхности. Используя Testo 830-T2, возможно дополнительное контактное измерение температуры подсоединяемым зондом.

Прибор не является медицинским диагностическим оборудованием!

1. Технические данные

Параметры testo 830-T1 testo 830-T2
Параметр °C/°F
Диапазон ИК-измерений -30...+400 °C
ИК-разрешение 0,1 °C
ИК-точность ±1,5 °C или 1,5% измер.знач. (+0.1...+400 °C) (при 23°C)+/- 1 цифра ±2,0 °C илиг 2,0% измер.знач (-30...0 °C)		1;1
Коэффициент излучения/эмиссии 0,1...1,0 регулируемыйг
Частота ИК-измерения 0,5 сек.
Контактный сенсор	-	Термопара Тип К(подсоединяемая)
Диапазон для термопары	-	-50...+500°C
Разрешение для термопары	-	0,1 °C
Точность для термопары(±1 цифрат)	-	±0,5 °C+0,5% измер.знач.при температуре 22°C
Частота измерения -	1,75 сек.
Оптика (90%t)	10:1^2	12:1^2
Рабочая температура	-20...+50 °C
Температура трансп./хранения	-40...+70°C
Питание	Батарейка 9В
Ресурс батарейки	20 часов	15 часов
Материал корпуса	Пластик ABS
Размеры (ДхВхШ, мм)	190 x 75 x 38
Соответствие стандарту	2004/108/EEC
Гарантия 2 года
Лазер
Тип лазера	1 x точечный	2 x точечный
Мощность	< 1 мВт
Длина волны	645 до 660 нм
Класс	2
Стандарт	DIN EN 60825-1:2001-11

1 используется более высокое значение

^2 + диаметр открытого сенсора (16мм)

6. Подготовка к работе

Установите батарейку: См. пункт 9.1 Замена батарейки.

7. Работа с прибором

7.1 Подключение контактного зонда (только для testo 830-T2)

▶ Подключите контактный зонд температуры к разъему. Соблюдайте полярность +/-!

7.2 Включение/выключение прибора

▶ Для включения: Нажмите кнопку "Измерения".

- Кратковременно загорятся все сегменты дисплея. Прибор перейдет в режим ИК-измерений (горит символ 📞).

После каждого нажатия кнопки, включается подсветка дисплея на 10 сек.

▶ Для выключения: Нажмите и удерживайте кнопку пока не погаснет дисплей.

Прибор автоматически выключится, если ни одна кнопка не будет нажата в течение 1 мин (режим ИК-измерений) или 10 мин (режим контактных измерений для Testo 830-T2).

7.3 Измерения

! Пожалуйста, придерживайтесь рекомендаций по проведению ИК-измерений (раздел 11) /контактных измерений (раздел 12).

В режиме ИК-измерений мин./макс. значения сбрасываются нажатием кнопки "Измерения". В режиме контактных измерений это происходит при выключении прибора или при переходе в режим ИК-измерений. - Прибор включен.

ИК-измерения

1 Начните измерения: Удерживайте кнопку "Измерения".

2 Направьте прибор на объект измерения: testo 830-T1: Лазер указывает на центр пятна измерения. testo 830-T2: Лазер указывает на верхнюю и нижнюю границы пятна измерения.

- На дисплее отображаются текущие показания (2 измерения в секунду)

3 Завершите измерения: Отпустите кнопку.

- Горит надпись HOLD. Последнее измеренное значение и мин./макс. значения сохраняются до следующего измерения.

▶ Для переключения между мин., макс. и записанным значением: нажмите △.

- Чтобы снова начать измерения: нажмите кнопку "Измерения".

Контактные измерения (только для Testo 830-T2)

- Контактный зонд температуры должен быть подключен до включения прибора.

1 Поместите измерительную головку контактного зонда в/на объект измерения и активируйте измерения: Нажмите

- Прибор перейдет в режим контактных измерений (горит символ ).— Отображаются текущие измеренные значения.

2 Завершите измерения: Нажмите.

• Горит надпись HOLD. Последнее измеренное значение и мин./макс. значения сохраняются до следующего измерения.
  ▶ Для переключения между мин., макс. и записанным значением:

Нажмите

• Чтобы снова начать измерения: Нажмите
  ▶ Для возврата в режим ИК-измерений: Нажмите кнопку "Измерения".

Установка коэффициента излучения/эмиссии.

- Прибор в режиме ИК-измерений.

! Если в процессе установки коэффициента не нажимать кнопки в течение 3 секунд, прибор перейдет к ИК-измерениям.

1 Нажмите и удерживайте в течение 3 секунд кнопку.
2 Установите коэффициент: Кнопками или.
- Прибор перейдет в режим ИК-измерений.

8. Установки/настройки прибора

- Прибор выключен.

! Если в процессе установки не нажимать кнопки в течении 3 секунд, прибор перейдет к следующему пункту установок.

1 Нажмите и удерживайте в течение 3 секунд кнопку
- Прибор перейдет в режим установки.
2 Установите нижнюю границу подачи сигнала тревоги (↓ ALARM): ▲ или ▼. Удерживайте кнопку нажатой для быстрой установки.
3 Установите верхнюю границу подачи сигнала тревоги (↑ ALARM): ▲ или ⚪держивайте кнопку нажатой для быстрой установки.
4 Включите (on)/отключите (oFF): △ или ▽.
5 Выберите размерность (°C или °F) : △ или ▽.

- Прибор переходит в режим ИК-измерений.

Функция подачи сигнала тревоги доступна только в режиме ИК-измерений. Если установленные границы превышены/не достигнуты будет подан звуковой и визуальный сигнал.

9. Уход и обслуживание

9.1 Замена батарейки

Прибор должен быть выключен!

1 Откройте отсек батарейки: Откройте крышку.
2 Замените батарейку на новую. Соблюдайте полярность +/-! Вставьте батарейку таким образом, чтобы был виден знак "минус".
3 Закройте отсек батарейки: Закройте крышку.

9.2 Очистка прибора

Не используйте абразивные чистящие средства и растворители!

Протрите корпус влажной тряпкой (мыльным раствором).
- Осторожно протрите линзу тампоном, смоченным в воде или медицинском спирте.

10. Вопросы и ответы

Проблема Возможная причина Возможное решение

Не включается подсветка - Батарейка почти разряжена. Замените батарейку.дисплея

Горит: - Батарейка разряжена. Замените батарейку.

Прибор не включается - Батарейка разряжена. Замените батарейку.

ИК-измерения: - Показания вне диапазона - горит - - - . измерения.

Контактные измерения: - Показания вне диапазона -(только Testo 830-Т2) измерения.

горит - - -	- Зонд не подключен.	► Подключите зонд.
	- Зонд неисправен.	► Замените зонд.

Если вы не нашли ответ на ваш вопрос, свяжитесь с севисной службой testo.

11. Информация о ИК-измерениях

11.1 Метод измерения

ИК-измерение - это оптическое измерение

▶ Содержите линзу в чистоте.
▶ Не проводите измерения с загрязненной или запотевшей линзой.
Площадь измерения (между прибором и измеряемой поверхностью) должна быть свободна от: пыли и грязи, влаги (дождь, пар) или газов.

ИК-измерение - это измерение поверхности.

Если поверхность грязная, пыльная, покрыта инеем и т.д., проведя измерения, вы получите температуру поверхности, то есть грязи и т.д.

Если упаковка продуктов питания свободная, не проводите измерения воздушной полости между продуктами и упаковкой.
Если показания критичны, всегда сверяйте их, проведя контактные измерения. При измерении продуктов питания, основные измерения проводятся погружным/проникающим контактным зондом.

Время адаптации/выдержки

Если изменилась температура окружающего воздуха (изменилось место измерений, например в/вне помещения), прибор необходимо выдержать в новой температуре около 15 минут перед ИК-измерениями.

11.2 Коэффициент излучения/эмиссии

Каждый материал имеет свой коэффициент излучения, то есть они излучают различный уровень электромагнитной радиации. На приборах testo 830 предустановлен коэффициент 0.95. Это идеальная величина для измерения неметаллов (бумаги, керамики, алебастра, дерева, лаков и краски), пластика и продуктов питания.

Измерение блестящих металлических и оксидных поверхностей ограничено, в связи с их низким и неоднородным коэффициентом излучения.

В этих случаях применяйте специальные наклейки для поверхности с фиксированным коэффициентом эмиссии (кат. № 0554 0051). Если это невозможно, проведите контактные измерения.

Таблица типичных коэффициентов излучения различных материалов

Материал (Температура) Ε		Материал (Температура) Ε
Алюминий, прокат (170°C)	0,04	Теплопоголотитель,черный,анод. (50°C) 0,98
Хлопок (20°C)	0,77	Медь, матированная (20°C) 0,04
Бетон (25°C)	0,93	Медь, окисленная(130°C) 0,76
Лед, гладкий (0°C)	0,97	Пластик: ПЭ, ПП, ПВХ (20°C) 0,94
Железо, полированное (20°C)	0,24	Латунь, окисленная (200°C) 0,61
Железо, литое (100°C)	0,80	Бумага (20°C) 0,97
Железо, прокат (20°C)	0,77	Фарфор (20°C) 0,92
Алебастр (20°C)	0,90	Черная краска, матовая (80°C) 0,97
Стекло(90°C)	0,94	Сталь, термообработанная (200°C) 0,52
Каучук, твердый (23°C)	0,94	Сталь, оксидированная (200°C) 0,79
Каучук, мягкий серый (23°C)	0,89	Глина, обоженая (70°C) 0,91
Дерево (70°C)	0,94	Трансформаторная краска (70°C) 0,94
Пробка (20°C)	0,70	Кирпич, раствор (20°C) 0,93

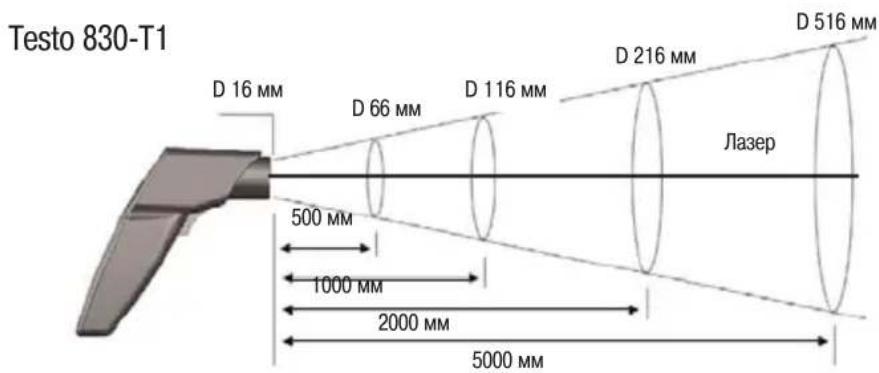

11.3 Пятно измерения, дистанция

Пятно измерения имеет различный диаметр в зависимости от расстояния между прибором и объектом измерения.

Оптика измерения (зависимость Расстояние : Пятно измерения).

Testo 830-T1 D 16 mm D 66 mm D 116 mm D 216 mm D 516 mm Лазер 500 mm 1000 mm 2000 mm 5000 mm

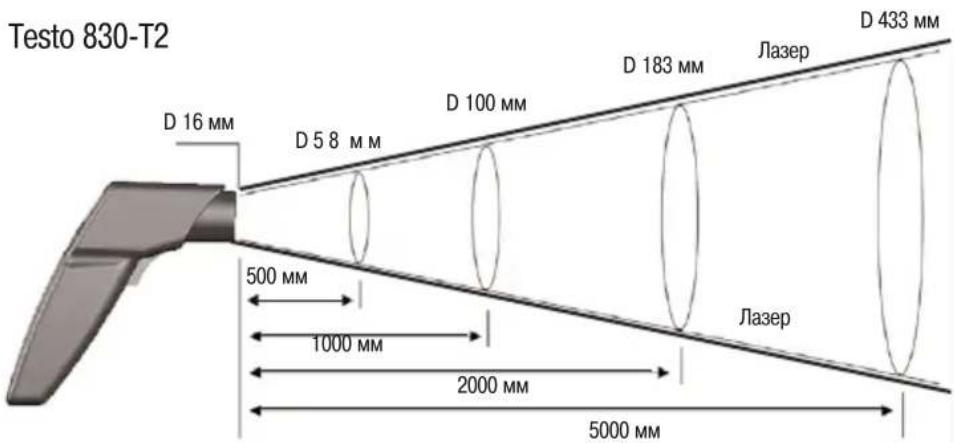

Testo 830-T2 D 16 mm D 58 mm D 100 mm D 183 mm Lазер D 433 mm 500 mm 1000 mm 2000 mm 5000 mm Lазер

12. Информация о контактных измерениях

Соблюдайте минимальную глубину для погружных/проникающих зондов: 10 x диаметра зонда
Избегайте применения в коррозийных кислотах и агрессивных средах.
- Не применяйте поверхностный зонд с подпружиненной термопарой на острых углах.
