РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 835-H1 Testo

Руководство по эксплуатации (ru) 63

Перед использованием внимательно прочтите настоящий документ и ознакомьтесь с методами работы с прибором. Храните настоящий документ в легкодоступном месте для удобства получения необходимых сведений.

2. Сведения о безопасности

Во избежание поражения электрическим током:

▶ Не проводите измерений вблизи или на деталях под напряжением!

Соблюдайте требования к безопасности/гарантийные требования прибора:

Работайте с прибором аккуратно и в соответствии с его предназначением, а также в рамках указанных параметров. Не прикладывайте усилий.
▶ Не храните в непосредственной близости от растворителей (например, ацетона).
Вскрывайте прибор только в тех случаях, когда это явным образом предусмотрено в документах для целей технического обслуживания.

Соблюдайте правила утилизации:

▶ Утилизируйте неисправные и отработавшие аккумуляторы в специальных приёмных пунктах.
По окончании срока службы прибора отправьте прибор нам. Мы обеспечим утилизацию прибора с использованием экологичных методов.

3. Предназначение

testo 835 - это компактный инфракрасный термометр для бесконтактного измерения температуры поверхностей. С подсоединённым зондом прибор также поддерживает контактное измерение. У модели H2 имеется встроенный зонд влажности для измерения окружающей влажности.

Прибор непригоден для использования в следующих областях:

• Потенциально-взрывоопасные области
  • Диагностические измерения в медицине

4. Технические данные

Характеристика Значения

Инфракрасное измерение

Оптика 50:1 + диаметр отверстия для сенсора (24 мм)

Тип лазера 4-точечный лазер

Выходная мощность/длина волны < 1 мВт/8 - 14 μм

Класс/стандарт 2/EN 60825-1:2007

Диапазон измерений T1/H1: -30 - +600°CT2: -10 - +1500°C

Разрешение 0,1°C/°F

Погрешность (±1 цифра) T1/H1:±2,5°C (-30,0 - -20,1°C)±1,5°C (-20,0 - -0,1°C)±1,0°C (0,0 - +99,9°C)±1% от значения измерения (ост. часть диап. изм)T2: ±2.0°C или ±1% от измер. знач.(принимается наибольшее значение)

Частота измерений 0,5 с.

Контактное измерение

Тип сенсора Термопара тип К (подсоединяемая)

Диапазон измерений T1/H1: -50 - +600°CT2: -50 - +1000°C

Разрешение 0,1°C

Погрешность (±1 цифра) ± (0,5°C + 0,5% от измеренного значения)

Частота измерений 0,5 с.

Измерение влажности (только H1)

Диапазон измерений 0 - 100% OB

Разрешение 0,1% OB (влажность)0,1°C (температура)0,1°C td (значение температуры точки росы)

Погрешность (±1 цифра) ±2% OB± 0,5°C

Частота измерений 0,5 с.

Общие сведения

Рабочая температура ± 2% (-20 - +50°C)

Температура хранения -30 - +50°C

Питание 3 x батареи типа АА или через порт USB (только при установленной программе EasyClimate)

Ресурс батареи 25 ч. (типично при 25°C при выключенном лазере и без одсветки дисплея)10 ч. (типично при 25°C без подсветки дисплея)

Корпус АБС/ПК

Размеры 193 x 166 x 63 мм/7,6 x 6,5 x 2,5"

Масса T1/T2: 514 г (с батареями)H2: 527 г (с батареями)

Директива ЕЭС 2004/108/ЕС

Гарантия 2 года. Условия гарантии: см. www.testo.com/warranty

5. Описание прибора

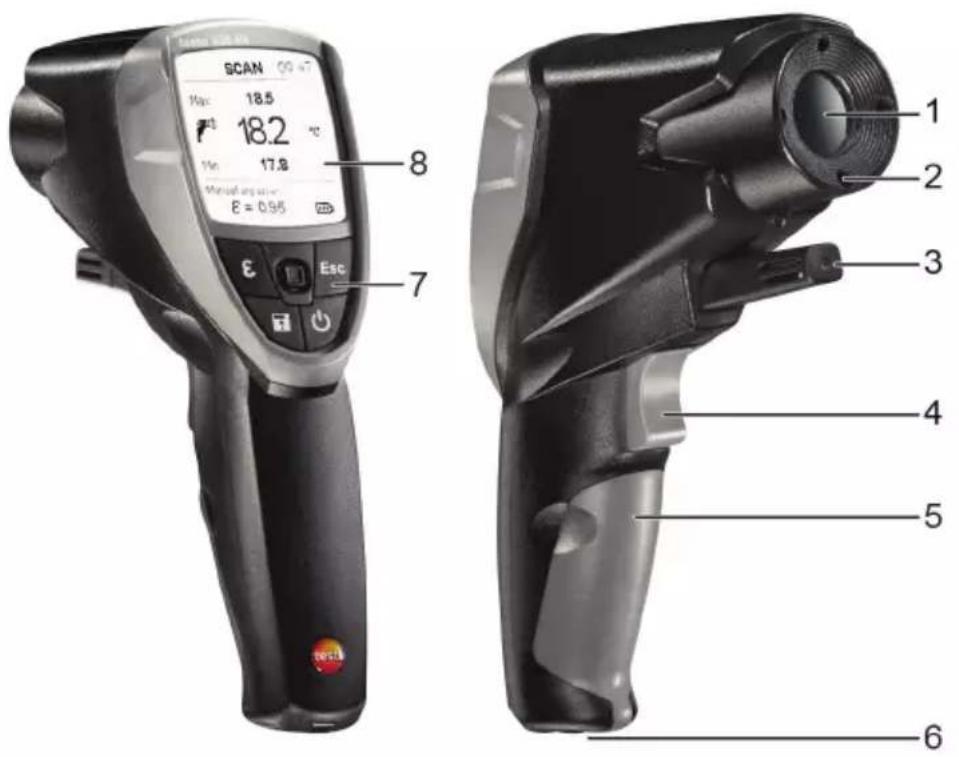

SCAN Max: 18.5 °C 18.2 10s 17.8 E = 0.95 ESC 7 8 1 2 3 4 5 6

1 Инфракрасный объектив
2 4-точечный лазер для маркировки точек измерения
3 Зонд влажности (только H1)
4 Курок (для проведения измерения)
5 Отсек для батареек
6 Порт USB, гнездо подсоединения зонда
7 Кнопки управления:

· [ Ф : Включение/выключение прибора
· [ ] : Сохранение значений измерений
• [E]: Открытие меню усатновки Коэффициента излучения
· [Esc]: Назад
- [☐]: 5-позиционный джойстик (нажмите □, вверх ▲, вниз ▼, влево ◀, вправо ▶): Открытие меню конфигураций, подтверждение ввода, навигация

8 Дисплей

6. Начало работы

6.1 Установка батарей

1 Откройте отсек для батареек: откиньте крышку.
2 Установите батарею (3 x типа АА). Соблюдайте полярность установки!
3 Закройте отсек для батареек: закройте крышку.

6.2 Выбор языка

В приборе предусмотрена возможность выбора языка интерфейса. Язык по умолчанию - английский.

1 Включите прибор нажатием [💡].
2 Откройте настройки нажатием [☐].
3 С помощью [☐] выберите 📄 (Language) и подтвердите нажатием [☐].
4 Выберите желаемый язык с помощью [◀] и для применения настройки нажмите [□].

7. Работа

7.1 Подсоединение зонда

▶ Подсоедините зонд температуры к соответствующему гнезду. Соблюдайте полярность установки!

7.2 Включение/Выключение.

▶ Включение прибора: [ ⏻] или нажмите курок.

! Подсветка дисплея автоматически выключается, если в течение 30 секунд не была нажата ни одна кнопка. Подсветка будет включена при нажатии любой кнопки.

Прибор автоматически выключается, если в течение 2 минут не была нажата ни одна кнопка.

7.3 Переключение режимов отображения

В зависимости от типа измерения на дисплей выводятся параметры измерения в трёх различных сочетаниях.

-Прибор включен.

Выберите нужное сочетание измерительных параметров при помощи [☐]:

• T_ИК макс. , T_ИК , T_ИК мин.
• Только при подсоединённой термопаре: T_TP , T_IK , T_(TP-IK)
• Только для H1: %OB, T_IK , T_td
• Только для H1: %OB, T Okp. , T td
• Только для H1: T_td макс. , td , Ttd мин.
• Только для H1: a_w макс. , a_w' , a_w мин.

7.4 Измерение

! Соблюдайте рекомендации по ИК-измерениям (Глава 12)/контактным измерениям (Глава 13). -Прибор включен.

Проведение измерений

Для запуска измерения (ИК или контактного измерения) нажмите курок.

▶ Снимите оранжевую защитную крышку объектива.

1 Непрерывное измерение отключено: нажмите курок с удержанием.

- На дисплее будет показано SCAN.

ИЛИ

Непрерыное измерение включено: нажмите курок.

- На дисплее будет показано CONT.

2 Наведите прибор на объект измерения (для ИК-измерения) или установите термопару (для контактного измерения).
- При включённом лазере: точками лазера будет отмечен диапазон ИК-измерения.
3 При выключенном непрерывном измерении: для завершения измерения отпустите курок. или

При включённом непрерывном измерении: для завершения измерения повторно нажмите курок.

• На дисплее будет показано HOLD.
• Значения измерений будут сохранены до следующего измерения.

8. Настройки

8.1 Выполните настроек

- Прибор включен

1 Откройте настройки нажатием [☐].
- Выбранная функция будет выделена квадратом.

2 Выберите нужную функцию с помощью [←] и подтвердите нажатием [□].

3 Выполните настройки с помощью [☐] и для применения настроек нажмите [☐]:

Функции

Подсветка: настройка яркости подсветки.
Лазер: включение/выключение лазера для маркировки точек измерения.
Звуковой сигнал: включение/выключение звукового сигнала.
Непрерывное измерение: включение/выключение непрерывного ИК-измерения.
Единица измерения: выбор единицы измерения температуры.
Коэффициент излучения: выбор уровня интенсивности излучения (также см. Главу 8.2). Данную функцию также можно открыть непосредственно из вида представления измерений с помощью [E].
Память: управление памятью (также см. Главу 8.3).
Аварийный сигнал: настройка пороговых значений срабатывания аварийного сигнала (также см. Главу 8.4).
12 Календарь: установка даты и времени. Данные измерений сохраняются со штампом даты и времени.
Язык: выбор языка пользовательского интерфейса (также см. Главу 6.2).
Сброс: сброс с возвратом заводских настроек.
① Сведения: просмотр сведений о приборе.

8.2 Подробные сведения: Коэффициент излучения

Уровень излучения может быть установлен тремя различными способами.

- Откройте функцию Коэффициент излучения.

Выберите материал

▶ Выберите материал (с указанным типичным уровнем излучения) из списка с помощью [☐] и примените выбор нажатием [☐].

Ручная настройка

1 С помощью [◀] выберите функцию Ручная настройка и подтвердите выбор нажатием [▶].

2 Установите уровень излучения с помощью [◀] и подтвердите настройку нажатием [□].

Автоматическая настройка

Потребуется подсоединённый контактный зонд или отдельный контактный термометр. Уровень

излучения рассчитывается путём сравнения значений измерения температур поверхностей (контактным и инфракрасным методом).

1 С помощью [◀] выберите функцию Автоматическая настройка и подтвердите выбор нажатием [▶].

- Если подсоединён контактный зонд (термопара типа К, класс 1), то на дисплее будет показано значение температуры, полученное с использованием термопары ( T_TP ). Если контактный зонд не подсоединён, то значение температуры (полученное с использованием другого контактного термометра) потребуется ввести с помощью [☐].

2 Для применения полученного или выбранного значения нажмите [☐].

3 Для расчёта значения температуры, полученного с использованием ИК-сенсора (Т ик) нажмите курок.

- На диспле будет показано измеренное значение.

4 Для применения измеренного значения нажмите [☐].

- Расчетное значение коэффициента излучения ( ) будет показано на дисплее.

5 Для применения рассчитанного значения нажмите [☐].

8.3 Подробные сведения: Память

- Откройте функцию Память.

Сохранить - Новая локация

Данную функцию также можно открыть непосредственно из режима измерений при помощи [☐].

Новую локацию(место измерения) можно создать следующим образом:

1 С помощью [◀] выберите Сохранить и подтвердите выбор нажатием [□].
2 С помощью [◀] выберите Новая локация и подтвердите выбор нажатием [□].
3 С помощью [←] и [□] введите описание места сохранения.
4 С помощью [☐] выберите ← и подтвердите выбор нажатием [☐].

Сохранить - Сохранить измер. знач.

Данную функцию также можно открыть непосредственно из режима измерения при помощи [☐].

Данные текущего измерения можно сохранить в существующее место измерений.

1 С помощью [◀] выберите Сохранить и подтвердите выбор нажатием [□].
2 Выберите существующую локацию с помощью [◀] и примените выбор нажатием [□].
3 Для сохранения данных текущего измерения нажмите [☐].

Обзор

Данную функцию можно открыть только в режиме настроек, но не с помощью [☐] из режима измерений.

Существующие локации доступны для просмотра и удаления.

▶ С помощью [◀] выберите Просмотр и подтвердите выбор нажатием [□].

- Будут показаны существующие локации и значение сохранённого в них объёма данных измерений.

▶ Для удаления локации и сохранённых в ней данных измерений: откройте функцию с помощью [☐], для подтверждения нажмите [☐] (☑) и для удаления нажмите [☐].

Удалить

Данную функцию можно открыть только в режиме настроек, но не с помощью [☐] из режима измерений.

Можно удалить содержимое памяти (локации и данные измерений) в полном объёме.

1 С помощью [◀] выберите Удалить и подтвердите выбор нажатием [□].

2 Подтвердите нажатием [☐] (☑) и для удаления нажмите [☐].

8.4 Подробные сведения: Аварийный сигнал

Функция аварийного сигнала может быть включена/выключена, а пороговые значения срабатывания аварийного сигнала - установлены для следующих каналов: Инфракрасный (значение измерения), Термопара (значение измерения), Удаленность от точки росы (только для H1, расчётное значение) и Поверхностная влажность (только для H1, расчётное значение).

- Откройте функцию Аварийный сигнал.

1 Выберите какнал измерения и активируйте нажатием джойстика.
2 Включите/выключите функцию тревоги для выбранного канала измерения джойстиком вверх/вниз.
3 Нажмите кнопку джойстика вправо и установите предельное значение (предельные значения).
4 Для сохранения нажмите центральную кнопку джойстика.

9. Подключение к ПК

Прибор подключается к компьютеру через порт USB. Программа testo easyClimate (доступна для загрузки на сайте www.testo.com/download-center, ключ активации см. на задней странице настоящего Руководства) позволяет осуществлять настройку конфигураций прибора с компьютера и переносить на компьютер сохранённые в приборе данные измерений.

▶ Подсоедините прибор к компьютеру через кабель USB.
- Прибор перейдёт в подчинённый режим (slave mode). Кнопки прибора не будут активны.
Более подробные сведения приводятся в Руководстве к программе testo EasyClimate.

10. Сервисное и техническое обслуживание

10.1 Замена батарей

1 Откройте отсек для батареек: откиньте крышку.
2 Извлеките отработавшие батареи и установите новые. Соблюдайте полярность установки!
3 Закройте отсек для батареек: закройте крышку.

10.2 Чистка прибора

Для чистки прибора используйте только имеющиеся в свободной продаже нейтральные/бытовые чистящие средства (например, ополаскиватели). Не используйте высокоэффективных чистящих средств или растворителя!

▶ Протрите корпус влажной тканью (с моющим средством).
- Аккуратно протрите ИК-объектив ватной палочкой, смоченной водой или медицинским спиртом.

11. Вопросы и ответы

Вопрос Возможные причины Возможные причины

Загорается

Отработавшие батареи. Замените батареи.

Загорается - - - .

Значения измерений выходят за пределы допустимого диапазона.

Соблюдайте допустимый измерительный диапазон.

Прибор не включается. Низкий заряд батарей. Замените батареи.

Прибор произвольно выключается.

Прибор выключается автоматически по прошествии 2 минут после последнего нажатия любой из кнопок.

Заново включите прибор.

При невозможности получить ответы на возникающие вопросы обратитесь в ближайшее представительство или в Сервисную службу Testo.

Адрес электронной почты [e-mail].

Контактные сведения приведены на сайте www.testo.com/service-contact.

12. Сведения об ИК-измерении

12.1 Метод измерения

ИК-измерение - это визуальное измерение

▶ Содержите объективы в чистоте.
▶ Не проводите измерений с замутнёнными объективами.
В области измерения (между прибором и объектом измерения) не должно быть посторонних предметов. Также не должно быть посторонних частиц пыли и грязи, влажности (в виде росы или пара) и газов.

ИК-измерение - это поверхностное измерение

При наличии на поверхности грязи, пыли, инея и т.п. объектом измерения будет только верхний слой, т.е. грязь.

▶ При измерениях на продуктах питания в вакуумных упаковках не принимайте в расчёт показания, полученные при измерениях в области газовых пузырьков.
▶ Там, где значения измерений критически важны, используйте раздельные измерения с помощью контактного термометра. Важно для сектора продуктов питания: для измерения внутренней температуры используйте проникающий/погружной термометр.

Время выравнивания температур

▶ При изменении окружающей температуры (смене места измерения, например, в помещении/вне помещения) прибору необходим 15-минутный период выравнивания температур перед ИК-измерением.

12.2 Коэффициент излучения

Материалы обладают различными уровнями излучения. Иными словами, материалы излучают электромагнитные поля различной интенсивности. Значение коэффициента излучения в приборе по умолчанию - 0,95. Это наиболее подходящее значения для измерений на материалах, не содержащих металлов (бумага, керамика, гипс, древесина, лакокрасочные материалы), таких как пластик и продукты питания.

По причине низкого значения коэффициента излучения и трудности его определения у блестящих металов и оксидах металлов, ИК-измерения с данными материалами проводятся очень редко.

На объект измерения необходимо наносить специальное отражающее покрытие, например, краску, или светоотражающую плёнку (№ заказа - 0554 0051), повышающую коэффициент излучения. Если это не представляется возможным: используйте для измерения контактный термометр.

Таблица коэффициентов излучения для основных типов материалов:

Материал (Температура)

Прокат яркого алюминия (170°C/338°F) 0,04

Хлопок (20°C/68°F) 0,77

Бетон (25°C/77°F) 0,93

Гладкий лёд (0°C/32°F) 0,97

Шлифованное железо (20°C/68°F) 0,24

Железо с литым покрытием (100°C/212°F) 0,80

Железо с прокатным покрытием (20°C/68°F) 0,77

Штукатурка (20°C/68°F) 0,90

Стекло (90°C/194°F) 0,94

Твёрдая резина (23°C/73°F) 0,94

Мягкая серая резина (23°C/73°F) 0,89

Древесина (70°C/158°F) 0,94

Пробковый материал (20°C/68°F) 0,70

12.3 Площадь измерения, расстояние

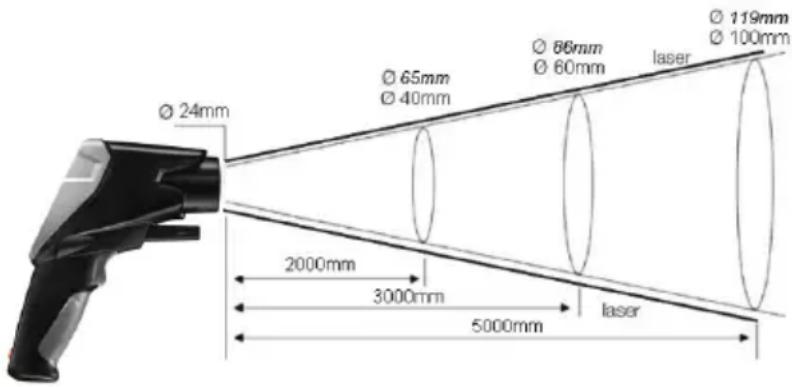

Площадь пятна измерения зависит от расстояния между прибором и объектом измерения Измерительный объектив (соотношекние расстояний: площадь измерения)

Курсив = лазер

Без курсива = диапазон измерения

13. Сведения о контактном измерении

Соблюдайте минимальную глубину погружения для погружных проникающих зондов: 10 диаметров зонда
▶ Избегайте использования сильных кислот и щёлочей

testo AG
