BEDIENUNGSANLEITUNG 835-H1 Testo

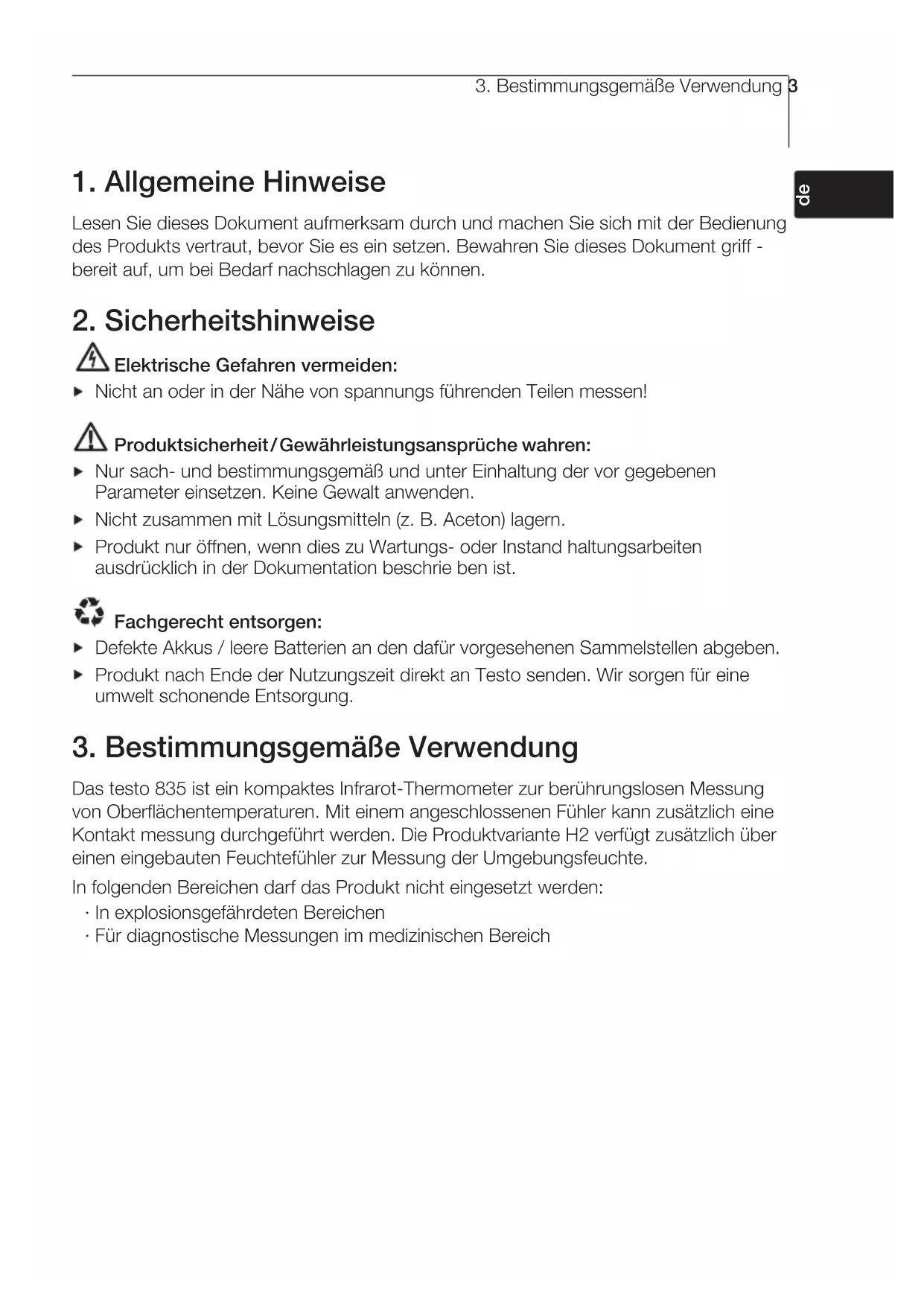

1. Allgemeine Hinweise

Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedienung des Produkts vertraut, bevor Sie es ein setzen. Bewahren Sie dieses Dokument griff - bereit auf, um bei Bedarf nachschlagen zu können.

2. Sicherheitshinweise

Elektrische Gefahren vermeiden: Nicht an oder in der Nähe von spannungs führenden Teilen messen! Produktsicherheit / Gewährleistungsansprüche wahren: Nur sach- und bestimmungsgemäß und unter Einhaltung der vor gegebenen Parameter einsetzen. Keine Gewalt anwenden. Nicht zusammen mit Lösungsmitteln (z. B. Aceton) lagern. Produkt nur öffnen, wenn dies zu Wartungs- oder Instand haltungsarbeiten ausdrücklich in der Dokumentation beschrie ben ist. Fachgerecht entsorgen: Defekte Akkus / leere Batterien an den dafür vorgesehenen Sammelstellen abgeben. Produkt nach Ende der Nutzungszeit direkt an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

3. Bestimmungsgemäße Verwendung

Das testo 835 ist ein kompaktes Infrarot-Thermometer zur berührungslosen Messung von Oberflächentemperaturen. Mit einem angeschlossenen Fühler kann zusätzlich eine Kontakt messung durchgeführt werden. Die Produktvariante H2 verfügt zusätzlich über einen eingebauten Feuchtefühler zur Messung der Umgebungsfeuchte. In folgenden Bereichen darf das Produkt nicht eingesetzt werden:

• In explosionsgefährdeten Bereichen

• Für diagnostische Messungen im medizinischen Bereich deenfresitptsvnl????4. Technische Daten4

Eigenschaft Werte Infrarotmessung Optik 50:1 +Öffnungsdurchmesser des Sensors (24mm) Lasertyp 4-Punkt-Laser Leistung / Wellenlänge < 1mW / 8 bis 14 μm Klasse / Norm 2 / EN 60825-1:2007 Messbereich T1 / H1: -30...+600°C T2: -10...+1500°C Auflösung 0.1°C/°F Genauigkeit (±1 Digit) T1 / H1: ±2,5 °C (-30,0...-20,1°C) ±1,5 °C (-20,0...-0,1°C) ±1,0 °C (0,0...+99,9°C) ±1% des Messwerts (+100,0...+600.0°C) T2: ±2,0 °C oder ±1% des Messwerts (der höhere Wert gilt) Messrate 0,5 s Kontaktmessung Sensortyp Thermoelement Typ K (anschließbar) Messbereich T1 / H1: -50...+600°C T2: -50...+1000°C Auflösung 0,1°C/°F Genauigkeit (±1 Digit) ± (0,5 °C + 0,5% des Messwerts) Messrate 0,5 s Feuchtemessung (nur H1) Messbereich 0...100%rF Auflösung 0,1%rF (Feuchte) 0,1°C/°F (Temperatur) 0,1°C td/°F td (Taupunkttemperatur) Genauigkeit (±1 Digit) ± 2%rF ± 0,5 °C Messrate 0,5 s Allgemein Arbeitstemperatur -20...+50°C Transport- / Lagertemperatur -30...+50°C Spannungsversorgung 3 x Batterie Typ AA oder über USB-Schnittstelle (nur in Verbindung mit Software EasyClimate) Batteriestandzeit 25 h (typisch bei 25°C ohne Laser und Displaybeleuchtung) 10 h (typisch bei 25°C ohne Displaybeleuchtung) Gehäuse ABS/PC Abmessungen 193 x 166 x 63mm Gewicht T1 / T2: 514g ( inkl. Batterien) H2: 527g ( inkl. Batterien) EG-Richtlinie 2004/108/EG Garantie 2 Jahre, Garantiebedingungen: siehe www.testo.com/warranty5. Produktbeschreibung 5

5. Produktbeschreibung

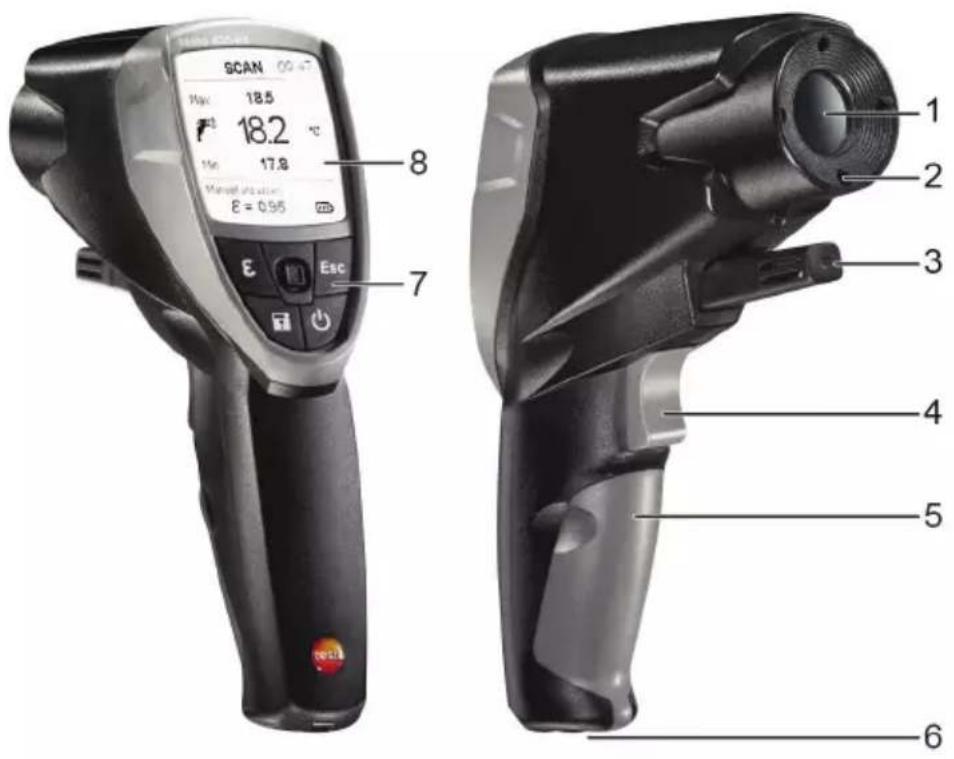

1 Infrarotobjektiv 2 4-Punkt-Laser zur Messfleckmarkierung 3 Feuchtefühler (nur H1) 4 Trigger (Messen, Einschalten) 5 Batteriefach 6 USB-Schnittstelle, Fühleranschlussbuchse 7 Bedientasten:

• []: Gerät ein- / ausschalten

• []: Messwerte speichern

• []: Menü Emissionsgrad öffnen

• [Esc]: Schritt zurück

• []: 5-Wege-Joystick (Drücken , hoch , runter , links , rechts ): Konfigurationsmenü öffnen, Eingabe bestätigen, Navigieren 8 Display deenfresitptsvnl????7. Bedienung6

6.1 Batterien einlegen

1 Batteriefach öffnen: Deckel aufklappen. 2 Batterien (3x Typ AA) einlegen. Polung beachten! 3 Batteriefach schließen: Deckel zuklappen.

6.2 Sprache einstellen

Das Messgerät besitzt eine sprachspezifische Benutzer ober fläche. Im Auslieferungszustand ist die Benutzersprache Englisch eingestellt. 1 Mit [] Gerät einschalten. 2 Mit []Einstellmodus öffnen. 3 Mit [](Language) wählen und mit []öffnen. 4 Mit []gewünschte Sprache wählen und mit []Einstellung über nehmen.

7.1 Fühler anschließen

Temperaturfühler an die Fühlerbuchse anschließen. Polung beachten!

7.2 Ein- / Ausschalten

Gerät einschalten: [] oder Trigger drücken. Die Displaybeleuchtung schaltet sich automatisch aus, wenn 30 Sekunden lang keine Taste betätigt wird. Durch Betätigen einer beliebigen Taste wird die Beleuchtung wieder einge schaltet. Gerät ausschalten: []. Das Gerät schaltet sich automatisch aus, wenn 2 Minuten lang keine Taste betätigt wird.7 deenfresitptsvnl????

7.3 Displayanzeige ändern

Im Display können unterschiedliche Kombinationen von jeweils drei Messgrößen angezeigt werden. - Gerät ist eingeschaltet. Mit []die gewünschte Messgrößenanzeige wählen:

• nur bei gestecktem Thermoelement: T

Hinweise zur IR-Messung (Kapitel 12)/ Kontaktmessung (Kapitel 13) beachten. - Gerät ist eingeschaltet. Messung durchführen Die Messung (IR- und Kontaktmessung) wird durch Drücken des Triggers ausgelöst. Orangene Schutzkappe vom Objektiv abnehmen. 1 Dauernde Messung deaktiviert: Trigger gedrückt halten. - SCAN wird angezeigt. oder Dauernde Messung aktiviert: Trigger drücken. - CONT wird angezeigt. 2 Messobjekt anpeilen (IR) bzw. Thermoelement positionieren (Kontaktmessung). - Wenn Laser aktiviert: Die Laserpunkte markieren den Messbereich der IR-Messung. 3 Dauernde Messung deaktiviert: Trigger loslassen, um Messung zu beenden. oder Dauernde Messung aktiviert: Trigger nochmals drücken, um Messung zu beenden. - HOLD wird angezeigt. - Die Messwerte werden bis zur nächsten Messung gehalten.

8.1 Einstellungen vornehmen

- Gerät ist eingeschaltet. 1 Mit []Einstellmodus öffnen. - Ein Rahmen markiert die angewählte Funktion. 2 Mit []gewünschte Funktion wählen und mit []öffnen.3 Mit []Einstellungen vornehmen und mit []übernehmen: Funktionen Beleuchtung: Intensität der Displaybeleuchtung einstellen. Laser: Laser zur Messfleckmarkierung an- / ausschalten. Alarmton: Alarmton an- / ausschalten. Dauernd: Kontinuierliche IR-Messung an- / ausschalten. Einheit: Temperatureinheit einstellen. Emissionsgrad: Emissionsgrad einstellen (siehe auch Kapitel 8.2). Diese Funktion kann mit

auch direkt aus der Messansicht geöffnet werden. Speicher: Speicher verwalten (siehe auch Kapitel 8.3). Alarm: Alarmgrenzwerte einstellen (siehe auch Kapitel 8.4). Kalender: Datum und Uhrzeit einstellen. Beim Speichern von Messdaten werden diese mit einem Datums- und Zeitstempel versehen. Sprache: Sprache der Benutzeroberfläche einstellen (siehe auch Kapitel 6.2). Zurücksetzen: Einstellungen auf Werkseinstellungen zurücksetzen. Information: Geräteinformationen anzeigen.

8.2 Details: Emissionsgrad

Der Emissionsgrad kann auf drei verschiedene Arten eingestellt werden. - Funktion Emissionsgrad ist geöffnet. Material auswählen Mit []ein Material (mit zugeordnetem typischem Emissions grad) aus der Liste wählen und mit []Auswahl über nehmen. Manuell anpassen 1 Mit [ ] Manuell anpassen wählen und mit []Funktion öffnen. 2 Mit []Emissionsgrad einstellen und mit []Einstellung über nehmen. Automatisch anpassen Ein angeschlossener Kontaktfühler oder ein separates Kontakt thermometer ist erforderlich. Der Emissionsgrad wird über einen Vergleich der gemessenen Oberflächen tempera turen (Kontakt messung und Infrarotmessung) berechnet. 1 Mit [ ] Automatisch anpassen wählen und mit []Funktion öffnen. - Ist ein Kontaktfühler (Thermoelement Typ K, Klasse 1) ange schlossen, wird die über das Thermoelement gemessene Oberflächentemperatur (T

) angezeigt. Ist kein Kontaktfühler ange schlossen muss die (mit einem anderen Kontakt thermo meter gemessene) Temperatur mit []eingegeben werden. 2 Mit []den gemessenen bzw. den eingestellten Wert über nehmen. 3 Durch Drücken des Triggers die Oberflächentemperatur über den Infrarotsensor (T

ermitteln. - Der gemessene Wert wird angezeigt. 4 Mit []den gemessenen Wert über nehmen. - Der berechnete Emissionsgrad (

) wird angezeigt. 5 Mit []den berechneten Wert über nehmen.

8.3 Details: Speicher

- Funktion Speicher ist geöffnet. 8 8. Einstellungen?? ?? nl sv pt it es fr en de Speichern - Neuer Speicherort Diese Funktion kann mit []auch direkt aus der Mess ansicht geöffnet werden. Ein Speicherort kann neu erstellt werden. 1 Mit [ ] Speichern wählen und mit []Funktion öffnen. 2 Mit [ ] Neuer Speicherort wählen und mit []Funktion öffnen. 3 Mit []und []Speicherortbezeichnung eingeben. 4 Mit [] wählen und mit []Eingabe bestätigen. Speichern - Messdaten speichern Diese Funktion kann mit []auch direkt aus der Mess ansicht geöffnet werden. Die aktuellen Mess daten können in einem vorhandenen Speicher ort gespeichert werden. 1 Mit [ ] Speichern wählen und mit []Funktion öffnen. 2 Mit []einen vorhandenen Speicherort wählen und mit []Auswahl übernehmen. 3 Mit []aktuelle Messdaten speichern. Überblick Diese Funktion kann nur über den Einstellmodus geöffnet werden, nicht mit []aus der Mess ansicht. Vorhandene Speicherorte können angezeigt und gelöscht werden. Mit [ ] Überblick wählen und mit []Funktion öffnen. - Die vorhandenen Speicherorte und die Anzahl der darin gespeicherten Messdaten werden angzeigt. Zum Löschen eines Speicherorts und der darin gespeicherten Messddaten: Mit [] Funktion öffnen, mit []Bestätigung ( ) wählen und mit []Löschen durchführen. Löschen Diese Funktion kann nur über den Einstellmodus geöffnet werden, nicht mit []aus der Mess ansicht. Der komplette Speicher (Messorte und Messdaten) kann gelöscht werden. 1 Mit [ ] Löschen wählen und mit []Funktion öffnen. 2 Mit []Bestätigung ( ) wählen und mit []Löschen durchführen.

Die Alarmfunktion kann an- / ausgeschaltet werden und Alarm grenzen für die Messkanäle Infrarot (gemessen), Thermoelement (gemessen), Taupunktabstand (nur H1, berechnet) und Ober flächen feuchte (nur H1, berechnet) können eingestellt werden. - Funktion Alarm ist geöffnet. 1 Messkanal wählen und durch Drücken des Joysticks aktivieren. 2 Alarmfunktion für den gewählten Messkanal an- / ausschalten: Joystick hoch / runter. 3 Joystick nach rechts und Grenzwert(e) einstellen: Joystick hoch / runter. 4 Eingaben durch Drücken des Joysticks speichern.

98. Einstellungen9. Anschluss an PC-Software

Über die USB-Schnittstelle kann das Messgerät an einen PC angeschlossen werden. Mit der Software testo easyClimate (Download über www.testo.com/download-center, Lizenz schlüssel zur Freischaltung der Software: siehe Rückseite dieser Anleitung) können Gerätekonfigurationen am PC vorgenommen werden und im Gerät gespeicherte Messaten auf den PC übertragen werden. Messgeräte über das USB-Kabel an einen PC anschließen. - Das Gerät wechselt in den SlaveModus. Alle Bedientasten am Gerät sind deaktiviert. Für weitere Informationen beachten Sie bitte die Bedienungs anleitung zur Software testo easyClimate.

10. Wartung und Pflege

10.1 Batterien wechseln

1 Batteriefach öffnen: Deckel aufklappen. 2 Verbrauchte Batterien ent nehmen und neue Batterien einlegen. Polung beachten! 3 Batteriefach schließen: Deckel zuklappen.

Für die Reinigung nur schwache handelsübliche Neutral-/ Haushaltsreiniger (z.B. Spülmittel) verwenden. Keine scharfen Reinigungs- oder Lösungsmittel verwenden! Das Gehäuse mit einem feuchten Tuch (Seifenlauge) abreiben. Das Infrarotobjektiv vorsichtig mit einem mit Wasser oder medizinischem Alkohol benetzten Watte stäbchen reinigen.

11. Fragen und Antworten

Frage Mögliche Ursachen Mögliche Lösung leuchtet. Batterien leer. Batterien wechseln. - - - leuchtet. Messwerte außerhalb des Zulässigen Messbereich Messbereichs. einhalten. Gerät lässt sich nicht Batterien fast leer. Batterien wechseln. einschalten. Gerät schaltet sich Gerät schaltet sich 2 Minuten Gerät erneut einschalten. selbständig aus. nach der letzten Tasten - betätigung automatisch aus. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Internetseite www.testo.com/service-contact. 10 11. Fragen und Antworten?? ?? nl sv pt it es fr en de

12. Hinweise zur IR-Messung

IR-Messung ist eine optische Messung Linse sauber halten. Nicht mit beschlagener Linse messen. Messbereich (Bereich zwischen Gerät und Messobjekt) von Störgrößen freihalten: Keine Staub- und Schmutzpartikel, keine Feuchtigkeit (Regen, Dampf) oder Gase. IR-Messung ist eine Oberflächenmessung Wenn sich Schmutz, Staub, Rauhreif usw. auf der Oberfläche befinden, wird nur die oberste Schicht gemessen, sprich der Schmutz. Bei eingeschweißten Lebensmitteln nicht an Lufteinschlüssen messen. Bei kritischen Werten immer mit Kontakt-Thermometer nachmessen. Besonders im Lebensmittelbereich: Kern temperatur mit Einstech- / Eintauchthermometer messen. Angleichzeit Bei Veränderung der Umgebungstemperatur (Wechsel des Messortes, z. B. Innen-/ Außenmessung) benötigt das Messgerät für die Infrarot-Messung eine Angleichzeit von 15min.

Materialien besitzen unterschiedliche Emissionsgrade, das heißt sie senden unterschiedliche Mengen an elektromagnetischer Strahlung aus. Der Emissionsgrad des Geräts ist ab Werk auf 0,95 eingestellt. Dies ist optimal zur Messung von Nichtmetallen (Papier, Keramik, Gips, Holz, Farben und Lacke), Kunst stoffen und Lebensmitteln Blanke Metalle und Metalloxide sind aufgrund ihres niedrigen bzw. uneinheitlichen Emissionsgrades nur bedingt für die IR-Messung geeig net. Emissionsgrad erhöhende Beschichtungen wie z. B. Lack oder Emissions- Klebeband (Art.-Nr. 0554 0051) auf das Mess objekt aufbringen. Falls dies nicht möglich ist: Mit Kontakt-Thermo meter messen. Emissionsgradtabelle wichtiger Materialien (typische Werte) Material (Temperatur) ε Aluminium, walzblank (170°C) 0,04 Baumwolle (20°C) 0,77 Beton (25°C) 0,93 Eis, glatt (0°C) 0,97 Eisen, abgeschmirgelt (20)°C 0,24 Eisen mit Gusshaut (100°C) 0,80 Eisen mit Walzhaut (20°C) 0,77 Gips (20°C) 0,90 Glas (90°C) 0,94 Gummi, hart (23°C) 0,94 Gummi, weich-grau (23°C) 0,89 Holz (70°C) 0,94 Kork (20°C) 0,70 Material (Temperatur) ε Kühlkörper, schwarz eloxiert (50°C) 0,98 Kupfer, leicht angelaufen (20°C) 0,04 Kupfer, oxidiert (130°C) 0,76 Kunststoffe: PE, PP, PVC (20°C) 0,94 Messing, oxidiert (200°C) 0,61 Papier (20°C) 0,97 Porzellan (20°C) 0,92 Schwarzer Lack, matt (80°C) 0,97 Stahl, wärmebeh. Oberfläche (200°C) 0,52 Stahl, oxidiert (200°C) 0,79 Ton, gebrannt (70°C) 0,91 Transformatorenlack (70°C) 0,94 Ziegelstein, Mörtel, Putz (20°C) 0,93 1112. Hinweise zur IR-Messung13. Hinweise zur Kontaktmessung12

12.3 Messbereich, Entfernung

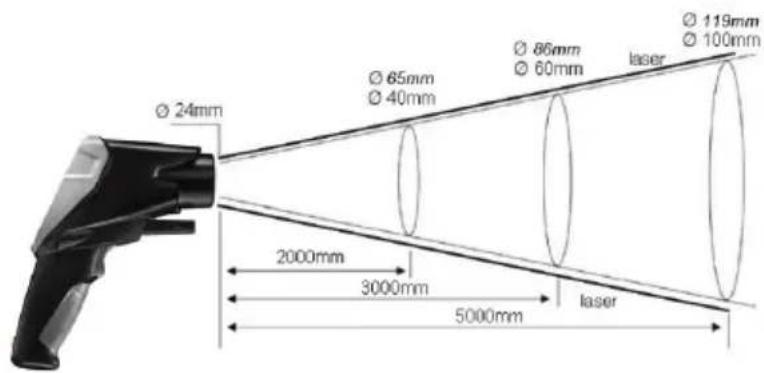

Abhängig von der Entfernung des Messgeräts zum Messobjekt wird ein bestimmter Messbereich erfasst. Messoptik (Verhältnis Entfernung : Messbereich) kursiv = Laser nicht kursiv = Messbereich

13. Hinweise zur Kontaktmessung

Mindesteinstechtiefe bei Tauch-/ Einstechfühlern beachten: 10x Fühlerdurchmesser Einsatz in aggressiven Säuren oder Basen vermeiden.13 deenfresitptsvnl????
