MANUALE UTENTE 835-H1 Testo

1. Avvertenze generali

Leggere attentamente questo documento e familiarizzare con il funzionamento dello strumento prima di utilizzarlo. Tenere sempre il manuale a portata di mano, in modo da poterlo consultare in caso di bisogno.

2. Avvertenze di sicurezza

Pericolo di folgorazioni elettriche: Non misurare vicino o su oggetti sotto tensione! Sicurezza del prodotto/Rispetto delle condizioni di garanzia: Utilizzare lo strumento solo in modo regolamentare e conforme alle disposizioni, rispettando i parametri specificati. Non sottoporre lo strumento a stress meccanici. Non conservare lo strumento insieme a solventi (es. acetone). Aprire lo strumento solo quando è espressamente indicato nel manuale per i lavori di manutenzione. Smaltimento a regola d’arte: Smaltire le batterie, ricaricabili e non ricaricabili, scariche/difettose negli appositi contenitori. Rispedire lo strumento direttamente a Testo al termine del suo ciclo di vita. Provvederemo a smaltirlo nel pieno rispetto dell’ambiente.

3. Uso regolamentare

Lo strumento testo 835 è un termometro compatto a raggi infrarossi per la misura senza contatto di temperature superficiali. Inoltre collegando una sonda è possibile effettuare una misura a contatto. La variante prodotto H2 dispone di una sonda igrometrica integrata per la misura dell’umidità ambiente. Lo strumento non può essere adoperato nei seguenti settori:

• In aree potenzialmente esplosive

• Per misure diagnostiche in ambito medico

Proprietà Valori Misura a infrarossi Ottica 50:1 +Diametro di apertura del sensore (24mm) Tipo laser laser a 4 punti Potenza / Lunghezza d’onda < 1 mW / da 8 a 14 μm Classe / Norma 2 / EN 608251:2007 Fascia di misura T1 / H1: 30...+600 °C T2: 10...+1500 °C Risoluzione 0.1°C/°F Precisione (±1 digit) T1 / H1: ±2,5 °C (30,0...20,1 °C) ±1,5 °C (20,0...0,1 °C) ±1,0 °C (0,0...+99,9 °C) ±1 % del valore di misura (+100,0...+600.0 °C) T2: ±2,0 °C o ±1 % del valore di misura (è valido il valore più alto) Frequenza di misura 0,5 s Misura a contatto Tipo sensore termocoppia tipo K (collegabile) Fascia di misura T1 / H1: 50...+600 °C T2: 50...+1000 °C Risoluzione 0.1 °C/°F Precisione (±1 digit) ± (0,5 °C + 0,5 % del valore di misura) Frequenza di misura 0,5 s Misura umidità (solo H1) Fascia di misura ...100 %UR Risoluzione 0,1 %UR (umidità) 0,1 °C/°F (temperatura) 0,1 °C tr/°F tr (temperatura di rugiada) Precisione (±1 digit) ± 2 %UR ± 0,5 °C Frequenza di misura 0,5 s Generalità Temperatura di lavoro 20...+50 °C Temperatura di trasporto/stoccaggio 30...+50°C Alimentazione elettrica 3 x batteria tipo AA o tramite interfaccia USB (solo con software EasyClimate) Autonomia batteria 25 h (a 25 °C senza laser e illuminazione display) 10 h (a 25 °C senza illuminazione display) Corpo ABS/PC Dimensioni 193 x 166 x 63mm Peso T1 / T2: 514g (incl. batterie) H2: 527g (incl. batterie) Direttiva CE 2004/108/CE Garanzia 2 anni, per le condizioni di garanzia vedi www.testo.com/warranty

445. Descrizione del prodotto

?? ?? nl sv pt it es fr en de

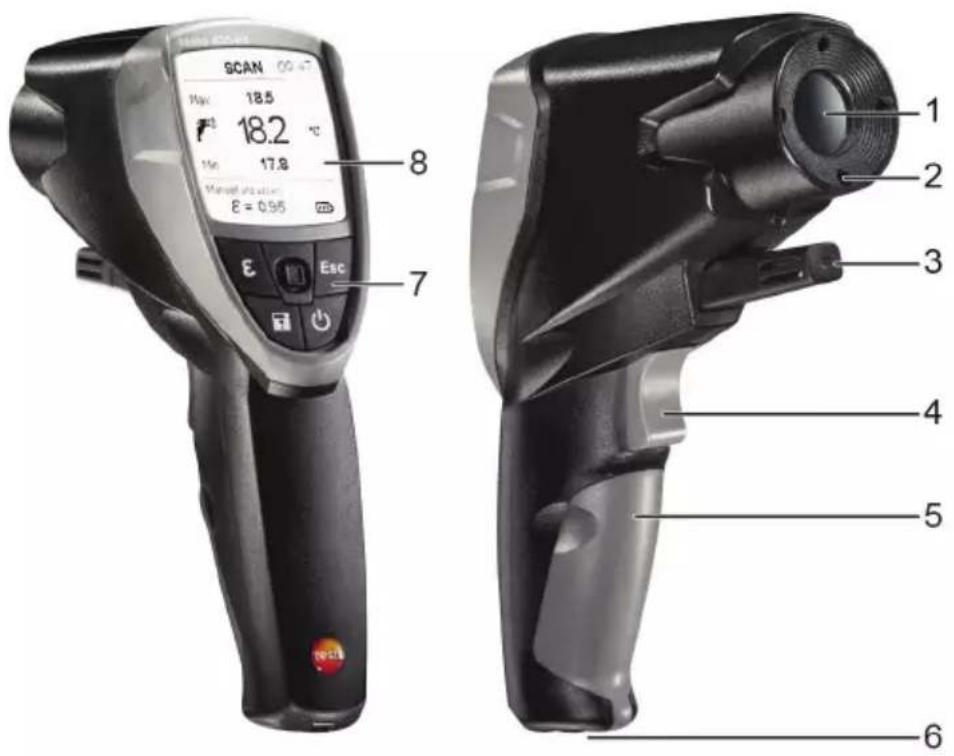

5. Descrizione del prodotto

1 Obiettivo a infrarossi 2 Laser a 4 punti per la marcatura dello spot di misura 3 Sonda igrometrica (solo H1) 4 Trigger (misura, accensione) 5 Vano batterie 6 Interfaccia USB, attacco sonda 7 Tasti di comando:

• []: Accensione e spegnimento dello strumento

• []: Salvataggio dei valori di misura

• []: Apertura del menu Emissività

• []: Joystick a 5 posizioni (Premi , su , giù , sinistra , destra ): Apertura del menu di configurazione, conferma di un inserimento, navigazione 8 Display

6. Messa in funzione

6.1 Inserimento delle batterie

1 Aprire il vano batterie: aprire il coperchio. 2 Inserire le batterie (3 del tipo AAA). Rispettare la corretta polarità! 3 Chiudere il vano batterie: chiudere il coperchio.

6.2 Impostazione della lingua

Lo strumento dispone di un’interfaccia grafica specifica per la lingua. Alla consegna la lingua utente è impostata su inglese. 1 Accendere lo strumento con []. 2 Aprire la modalità Impostazione con []. 3 Con []selezionare (Language) e aprire con []. 4 Con [ ] selezionare la lingua desiderata e applicare l’impostazione con[].

7.1 Collegamento della sonda

Collegare la sonda di temperatura all’attacco apposito. Rispettare la corretta polarità!

7.2 Accensione/Spegnimento

Per accendere lo strumento: [] o premere il trigger. L’illuminazione del display si disattiva automaticamente se non viene premuto nessun tasto per 30 secondi. Premendo un tasto qualsiasi si riattiva l’illuminazione. Per spegnere lo strumento: []. Lo strumento si disattiva automaticamente se non viene premuto nessun tasto per 2 minuti.

7.3 Modifica della visualizzazione

Sul display si possono visualizzare diverse combinazioni di 3 parametri ciascuna. - Lo strumento è acceso. Selezionare la visualizzazione dei parametri desiderata con []:

• solo con termocoppia inserita: T

Osservare le avvertenze per la misura IR (capitolo 12)/misura a contatto (capitolo 13). - Lo strumento è acceso. Come effettuare la misura La misura (IR e a contatto) si avvia premendo il trigger. Rimuovere il copriobiettivo arancione dall’obiettivo. 1 Misura continua disattivata: tenere premuto il trigger. - Viene visualizzato SCAN. oppure Misura continua attivata: premere il trigger. - Viene visualizzato CONT. 2 Puntare l’oggetto (IR) o posizionare la termocoppia (misura a contatto). - Se il laser è attivato: I punti del laser selezionano la fascia di misura della misura IR. 3 Misura continua disattivata: rilasciare il trigger per terminare la misura. oppure Misura continua attivata: premere più volte il trigger per terminare la misura. - Viene visualizzato HOLD. - I valori di misura vengono mantenuti fino alla prossima misura.

8.1 Esecuzione delle impostazioni

- Lo strumento è acceso. 1 Aprire la modalità Impostazione con [ ]. - Una cornice contrassegna la funzione selezionata. 2 Con []selezionare la funzione desiderata e aprire con []. 3 Eseguire le impostazioni con []e applicarle con []: Funzioni Luce: imposta l’intensità dell’illuminazione del display. Laser: attiva/disattiva il laser per puntare lo spot di misura. Beeper: attiva/disattiva il beeper. Continuo: attiva/disattiva la misura continua IR. Unità: Impostazione dell’unità di misura della temperatura. Emissività: imposta l’emissività (vedi anche capitolo 8.2). Questa funzione può essere aperta anche direttamente dalla schermata con

Memoria: gestisce la memoria (vedi anche capitolo 8.3). Allarmi: imposta le soglie degli allarmi(vedi anche capitolo 8.4). Calendario: imposta la data e l’ora. I dati di misura sono salvati con l’indicazione della data e dell’ora. Lingua: imposta la lingua dell’interfaccia grafica (vedi anche capitolo 6.2). Reset: per ripristinare le impostazioni di fabbrica. Informazione: visualizza le informazioni dello strumento.

8.2 Dettagli: emissività

L’emissività può essere impostata in tre modi diversi. - La funzione emissività è attiva. Selezione del materiale Selezionare un materiale dalla lista (con l’emissività tipicamente abbinata) con[ ] e applicare l’impostazione con [ ]. Regolazione manuale 1 Con []selezionare Regolazione manuale e aprire la funzione con []. 2 Con []impostare l’emissività e applicare l’impostazione con []. Regolazione automatica E’ necessaria una sonda a contatto collegata o un termometro a contatto separato. L’emissività viene calcolata attraverso un confronto delle temperature superficiali rilevate (misura a contatto e misura a infrarossi). 1 Con []selezionare Regolazione automatica e aprire la funzione con []. - Se è stata collegata una sonda a contatto (termocoppia tipo K, classe 1), viene visualizzata la temperatura superficiale rilevata attraverso la termocoppia (T

). Se non è stata collegata una sonda a contatto, deve essere inserita la temperatura (misurata con un altro termometro a contatto) con []. 2 Accettare il valore rilevato o impostato con [ ]. 3 Premendo il trigger, rilevare la temperatura superficiale attraverso il sensore a infrarossi (T

- Viene visualizzato il valore misurato. 4 Accettare il valore misurato con []. - Viene visualizzata l’emissività calcolata (

5 Accettare il valore calcolato con [].

8.3 Dettagli: Memoria

- La funzione memoria è aperta. Salva - Nuova locazione Questa funzione può essere aperta anche direttamente dalla schermata con []. Si può creare una nuova cartella di destinazione. 1 Con []selezionare Salva e con []aprire la funzione. 2 Con []selezionare Nuova locazione e con []aprire la funzione . 3 Inserire un nome per la cartella di destinazione con []e []. 4 Con []selezionare e confermare l’inserimento con

Salva - Salva dati di misura Questa funzione può essere aperta anche direttamente dalla schermata con []. I dati di misura possono essere salvati in una cartella di destinazione disponibile. 1 Con []selezionare Salva e con []aprire la funzione. 2 Con []selezionare una cartella di destinazione disponibile e con []confermare la selezione. 3 Salvare i dati di misura attuali con [].

489. Collegamento al software del PC

?? ?? nl sv pt it es fr en de Panoramica Questa funzione può essere aperta solo dalla modalità Impostazione e non con [] dalla schermata. Si possono visualizzare e cancellare le cartelle di destinazione presenti. Con []selezionare Panoramica e con []aprire la funzione. - Sono visualizzati le cartelle di destinazione disponibili e il numero di dati di misura ivi salvati. Per cancellare una cartella di destinazione e i dati di misura ivi salvati: Aprire la funzione con [], selezionare la conferma ( ) con []e cancellare con []. Cancella tutto Questa funzione può essere aperta solo dalla modalità Impostazione e non con [] dalla schermata. Si può cancellare l’intera memoria (locazioni e dati di misura). 1 Con []selezionare Cancella tutto e con []aprire la funzione. 2 Selezionare la conferma ( ) con []e cancellare con [].

8.4 Dettagli: Allarmi

La funzione allarmi può essere attivata/disattivata e si possono impostare le soglie degli allarmi per i canali di misura a infrarossi (misurate), per la termocoppia (misurata), per la distanza punto di rugiada (solo H1, calcolata) e l’umidità superficiale (solo H1, calcolata). - La funzione Allarmi è aperta. Selezionare il canale di misura e attivarlo premendo il joystick. 2 Attivare/disattivare la funzione allarmi per il canale di misura selezionato: joystick su / giù. 3 Portare il joystick a destra e impostare la/e soglia/e: joystick su / giù. 4 Salvare l’inserimento premendo il joystick.

9. Collegamento al software del PC

Attraverso l’interfaccia USB si può collegare lo strumento a un PC. Con il software testo easyClimate (scaricare la chiave di licenza per l’abilitazione del software su www.testo.com/download-center: vedi retro di questo manuale) si possono eseguire le configurazioni degli strumenti sul PC e trasmettere i dati di misura salvati sullo strumento al PC. Collegare gli strumenti a un PC attraverso il cavo USB. - Lo strumento passa in modalità Slave. Tutti i tasti di comando sull’apparecchio sono disattivati. Per ulteriori informazioni consultare il manuale del software testo easyClimate. 4912. Note per la misura IR

10. Manutenzione e cura

10.1 Sostituzione delle batterie

1 Aprire il vano batterie: aprire il coperchio. 2 Estrarre le vecchie batterie e inserire quelle nuove. Rispettare la corretta polarità! 3 Chiudere il vano batterie: chiudere il coperchio.

10.2 Pulizia dello strumento

Per la pulizia utilizzare esclusivamente detergenti domestici/ neutri delicati (p.es. detersivo per piatti). Non usare detergenti o solventi aggressivi! Strofinare il corpo dello strumento con un panno umido (soluzione alcalina). Pulire delicatamente l’obiettivo a infrarossi con un bastoncino di cotone imbevuto in acqua o alcol.

11. Domande più frequenti

Domanda Possibili cause Possibile soluzione Sul display compare Le batterie sono scariche. Sostituire le batterie. Sul display compare . I valori non rientrano nella Rispettare la fascia di fascia di misura. misura ammessa. Impossibile accendere lo Batterie quasi scariche. Sostituire le batterie. strumento. Lo strumento si spegne Lo strumento si spegne Accendere nuovamente lo da solo. automaticamente dopo strumento. 2 minuti dopo l’ultima volta che è stato premuto un tasto. Per ulteriori informazioni: contattare il rivenditore o il servizio assistenza Testo. Per le informazioni di contatto vedere il sito internet www.testo.com/service-contact.

12. Note per la misura IR

12.1 Metodo di misura

La misura IR è una misura ottica Tenere la lente pulita. Non misurare se la lente è appannata. Tenere l’area di misura (l’area tra lo strumento e l’oggetto da misurare) libera da fonti di disturbo: nessuna particella di polvere/sporco, nessuna umidità (pioggia, valore) o gas. 5012. Note per la misura IR ?? ?? nl sv pt it es fr en de La misura IR è una misura superficiale Se sulla superficie dell’oggetto da misurare è presente sporco, polvere, brina, ecc., viene misurato solo lo strato superiore (cioè lo sporco). In presenza di alimenti saldati tra di loro, non misurare nelle fessure d’aria. In presenza di valori critici, confermare sempre la misura con il termometro a contatto. In particolare nel settore alimentare: misurare la temperatura al cuore con il termometro a penetrazione/immersione. Tempo di adattamento Quando cambia la temperatura ambiente (cambio della locazione di misura, p.es. misura in esterno/interno), per la misura IR lo strumento ha bisogno di un tempo di adattamento di 15 min.

I materiali hanno un’emissività diversa, ovvero irradiano una diversa quantità di radiazione elettromagnetica. L’emissività dello strumento è impostata in fabbrica sul valore 0,95. Questo valore è ideale per la misura di metalloidi (carta, ceramica, gesso, legno, vernici e colori), materie plastiche e alimenti. I metalli lucidi e gli ossidi di metallo, a causa della loro bassa e disomogenea emissività, possono essere misurati tramite raggi infrarossi solo limitatamente. Applicare speciali rivestimenti che aumentano l’emissività, come p.es. vernice o nastro adesivo emissivi (cod. art. 0554 0051) sull’oggetto da rilevare. Se ciò non è possibile: misurare con un termometro a contatto. Tabella di emissività dei principali materiali (valori tipici) Materiale (temperatura)

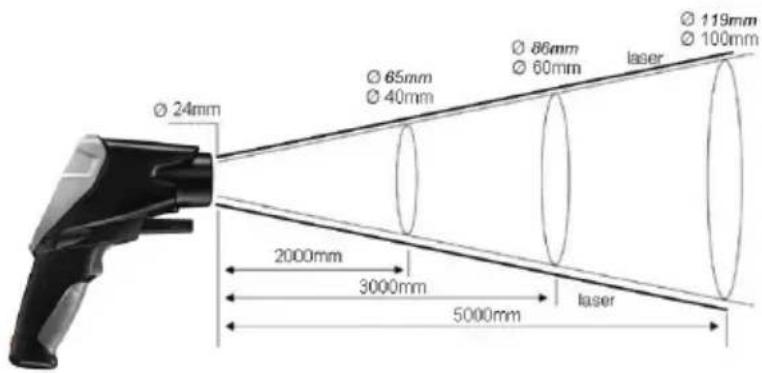

12.3 Fascia di misura, distanza

A seconda della distanza dello strumento dall’oggetto da misurare, viene rilevata una determinata fascia di misura. Ottica di misura (rapporto distanza : fascia di misura) corsivo = laser non corsivo = fascia di misura

13. Note per la misura a contatto

Osservare la profondità di penetrazione minima per le sonde a penetrazione/immersione: 10x diametro sonda Evitare l’impiego in acidi o basi aggressivi.
