MANUALE UTENTE 830-T4 Testo
testo 830-T4 (0560 8314)
Manuale di istruzioni it
1. Informazioni generali
Leggere attentamente il presente manuale, prima di utilizzare lo strumento. Tenere sempre il manuale a portata di mano, in modo da poterlo consultare in caso di bisogno.
2. Descrizione del prodotto


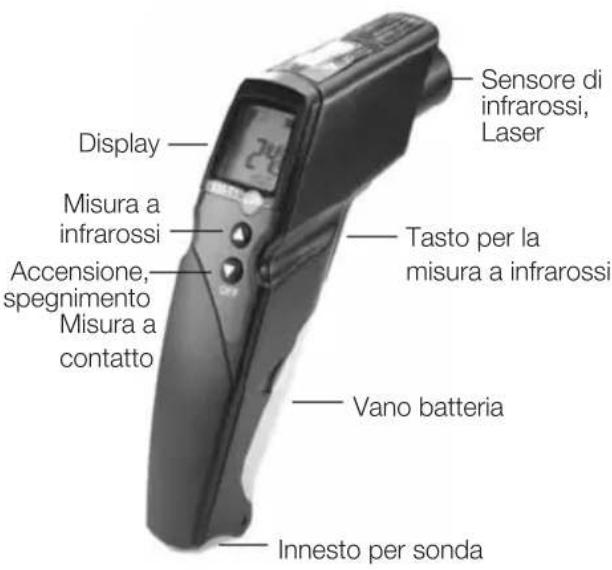

Display Misura a infrarossi Accensione, spegnimento Misura a contatto Sensore di infrarossi, Laser Tasto per la misura a infrarossi Vano batteria Innesto per sondaAccessori
Nome codice
Sonda stagna a immersione/ penetrazione, da-60 a +400°C 0602 1293
Sonda ultrarapida per superfici, da-60 a +300°C 0602 0393
Sonda robusta per aria, da -60 a +400°C 0602 1793
Custodia in pelle 0516 8302
Nastro adesivo per emissività ε =0.95 0554 0051
3. Informazioni sulla sicurezza
Evitare il pericolo di scosse elettriche:
- Misura a contatto: Non misurare vicino o su parti in tensione. Misura a infrarossi: mantenere le adeguate distanze di sicurezza quando si misurano parti in tensione.
Sicurezza del prodotto/rispetto delle condizioni di garanzia:
Utilizzare lo strumento rispettando i parametri specificati. Non applicare stress meccanici allo strumento.
▶ Non stoccare lo strumento insieme a solventi (es. acetone).
- Aprire lo strumento solo quando è espressamente richiesto dal manuale nella sezione manutenzione.
Non esporre a radiazioni elettromagnetiche (es. microonde, impianti di riscaldamento a induzione), cariche statiche, calore diretto o ampie variazioni di temperatura.
Radiazioni laser!
▶ Non guardare direttamente il raggio laser.
Smaltimento:
- Smaltire le batterie ricaricabili difettose o batterie esaurite negli appositi contenitori.
- Potete rispedire lo strumento direttamente a noi al termine della sua vita operativa. Provvederemo a eliminarlo nel rispetto dell'ambiente.
it
4. Scopo di utilizzo
testo 830 è un termometro a infrarossi per misure di superficie senza contatto. E' possibile anche eseguire misure a contatto, collegando le sonde esterne.
Non utilizzabile per misure diagnostiche in campo medico!
5. Dati tecnici
| Caratteristiche testo 830-T4 | |
| Unità di misura °C/°F | |
| Campo di misura a infrarossi da -30 a +400°C | |
| Risoluzione con misura a infrarossi 0,1 °C | |
| Precisione con misura a infrarossi ±1,0 °C o 1,0% v.m. (da 0,1 a +400 °C)1;(a 23°C) +/- 1 digit ±1,5 °C o 1,5% v.m. (da -20 a 0 °C)±2,0 °C o 2,0% v.m. (da -30 a -20,1 °C)1 | |
| Emissività da 0,1 a 1,0 regolabile | |
| Frequenza di misura a infrarossi 0,5s | |
| Sensore esterno Termocoppia tipo K (collegabile) | |
| Campo di misura della sonda esterna da -50 a +500°C | |
| Risoluzione della sonda esterna 0,1 °C | |
| Precisione della sonda esterna ±0,5 °C+0,5% v.m.(±1 digit) a una temperatura nominale di 22 °C | |
| Frequenza di misura sonda esterna 1,75s | |
| Ottica (90% del valore) 30:1 (Circa ad una distanza di1,0 m dall' oggetto misurato)2 | |
| Temperatura di lavoro | da -20 a +50 °C |
| Temperatura di trasporto e stoccaggio | da -40 a +70°C |
| Alimentazione | Batteria tipo 9V |
| Durata della batteria 15 h | |
| Custodia | ABS |
| Dimensioni in mm | 190 x 75 x 38 |
| Normativa CE | 2004/108/CEE |
| Garanzia | 2 anni |
| Laser | |
| Tipo laser | 2 x laser |
| Alimentazione | < 1 mW |
| Lunghezza d'onda | 645 a 660 nm |
| Classe | 2 |
| Standard | DIN NE 60825-1:2001-11 |
^1 si applica il valore maggiore
^2 + Diametro di apertura del sensore (16mm)
6. Operazioni iniziali
▶ Inserire batterie: v. paragrafo 9.1 “Sostituzione delle batterie”.
7. Funzionamento
7.1 Connessione sonda
- Connettere la sonda di temperatura all'innesto. Fare attenzione alle polarità +/-!
7.2 Accensione/Spegnimento
▶ Accensione dello strumento: Premere il tasto di misura.
- Si accendono brevemente tutti i segmenti del display. Lo strumento si posiziona nella modalità di misura a infrarossi (viene visualizzato).
Il display rimane illuminato per 10 secondi, ogni qualvolta vienei attivato un tasto.
▶ Spegnimento dello strumento: tenere premuto trinché il display non si scurisce.
Se non viene premuto alcun tasto, lo strumento si spegne automaticamente dopo 1min (vista misure IR) o 10min (vista misure contatto).
7.3 Misura
Osservare le avvertenze per la misura IR (capitolo 11)/misura contatto (capitolo 12).
L'azzeramento dei valori min./max. avviene premendo il tasto di misura (durante la misura IR) oppure spegnendo lo strumento o passando alla vista misure IR (durante la misura contatto).
- Lo strumento è acceso.
Misura a infrarossi
1 Iniziare una misura: Tenere premuto il tasto di misura.
2 Puntare l'oggetto da misurare col puntatore laser: Il laser segnala il punto più in alto e quello più in basso dell'area di misura (alla distanza dall'oggetto di misura compresa tra 1,0m; vedi capitolo 11.3 area di misura, distanza).
- La misura in corso viene visualizzata (2 misure al secondo)
3 Terminare la misura: rilasciare il tasto.
- HOLD si accende. L'ultimo valore rilevato e il valore min./max. vengono mantenuti sino alla misura successiva.
Per passare dal valore min./max. al valore mantenuto e viceversa: Premere ▲
Per riavviare la misurazione: Premere il tasto di misura.
Misura a contatto
- La sonda di temperatura è stata collegata prima di accendere lo strumento.
1 Posizionare la sonda a contatto nel/sull'oggetto da misurare e attivare la misura:
- Lo strumento si posiziona sulla modalità di misura a contatto (si accende). La misura corrente viene visualizzata.
2 Terminare la misura: Premere
- HOLD si accende. L'ultimo valore rilevato e il valore min./max. vengono mantenuti sino alla misura successiva.
Per passare dal valore min./max. al valore mantenuto e viceversa: Premere
▶ Per riavviare la misurazione: Premere
▶ Per tornare alla vista misure IR: Premere il tasto di misura.
Impostare l'emissività
Lo strumento è sulla modalità di misura a infrarossi.
Se nessun tasto è premuto per 3 secondi nella modalità di impostazione emissività, lo strumento passa alla misura nella modalità a infrarossi.
1 Tenere premuto per 3s il tasto
2 Impostare il valore di emissività: premir △. ▽
- Lo strumento passa alla modalità di misura a infrarossi.
8. Impostazioni
- A strumento spento.
Se nessun tasto viene premuto per 3 secondi nella modalità di impostazione, lo strumento passa alla modalità successiva.
1 Tenere premuto per 3s il tasto
- Lo strumento passa in modalità regolazione.
2 Per impostare la soglia di allarme inferiore (↓ALARM): Premere ▲ o ▼Per un avanzamento veloce, mantenere premuto il tasto.
3 Per impostare la soglia di allarme superiore (ALARM): Premere o Per un avanzamento veloce, mantenere premuto il tasto.
4 Per attivare (on) / disattivare (oFF) la funzione di allarme: Premere ▲ o ▼.
5 Selezionare l'unità di misura (°C / °F) : Premere △ o ▼.
- Lo strumento passa alla vista misure IR.
! La funzione di allarme è disponibile solo durante la misura IR. Quando la soglia di allarme inferiore o superiore viene oltrepassata, viene emesso un allarme ottico e acustico.
9. Manutenzione
9.1 Sostituzione delle batterie
Lo strumento deve essere spento!
1 Aprire il vano batteria: Aprire il coperchio.
2 Rimuovere le batterie usate e inserire le nuove. Fare attenzione alla polarità +/- . Il meno deve essere visibile.
3 Chiudere il vano batteria: Chiudere il coperchio.
9.2 Pulizia dello strumento
Non utilizzare soluzioni abrasive.
▶ Pulire la custodia con un panno umido (acqua e sapone).
▶ Pulire con attenzione la lente con del cotone imbevuto di acqua o alcool denaturato.
10. Domande e risposte
Messaggio Possibili cause Possibili soluzioni
| L'illuminazione del display - La batteria è quasi scarica. Cambiare batteria. non funziona più. |
| Si accende - Batteria esaurita. Cambiare batteria. |
| Lo strumento non si accende - Batteria esaurita. Cambiare batteria. |
| In modalità di misura a infrar: - Letture fuori dal campo di mis. - Si accende - - - . |
| Modalità di misura a contatto: - Lettura fuori dal campo di mis. - Si accende ---. |
| - Sonda non collegata. Connettere la sonda. |
| - Sonda danneggiata. Cambiare la sonda. |
Per altre informazioni contattate il vostro distributore di zona o il servizio assistenza Testo.
11. Informazioni sulla misura a infrarossi
11.1 Metodo di misura
La misura a infrarossi è una misura di tipo ottico
▶ Tenere la lente pulita.
▶ Non misurare se la lente è offuscata.
- Tenere il campo di misura (l'area tra il sensore e l'oggetto misurato) libera da interferenze: niente polvere o particelle di sporco, niente umidità (pioggia, vapore) o gas.
La misura a infrarossi è una misura di superficie
Se sulla superficie è presente uno strato di polvere, sporco o brina, il valore misurato sarà quello dello strato superiore.
▶ Nel caso di confezioni alimentari termoretrattili, non misurare sulle bolle d'aria.
Se i valori sono critici, misurare sempre anche con un termometro a contatto. In particolare nel settore alimentare, la temperatura interna del cibo andrebbe sempre misurata con un termometro a immersione/ penetrazione.
Tempo di adattamento
Se la temperatura ambiente varia (cambio di postazione, ad es. misure all'aperto o in ambienti chiusi) lo strumento ha bisogno di 15 minuti di adattamento per la misura a infrarossi.
11.2 Emissività
I materiali hanno differenti emissività, ovvero emettono livelli differenti di radiazioni elettromagnetiche. L'emissività di testo 830 è impostata su un fattore di 0,95. Questo è il valore ideale per i non-metalli, plastiche e cibo (carta, ceramiche, legno e vernici). Metalli brillanti e ossidi di metallo sono adatti solo a un campo limitato di misura a infrarossi, a causa della loro bassa e non uniforme emissività.
Per aumentare l'emissività, ricoprire la superficie degli oggetti da misurare con vernici o nastri adesivi (cod. 0554 0051). Se questo non è possibile, misurare a contatto.
Tabella delle emissività dei materiali più importanti (valori tipici)
| Materiale (Temperatura) ε | Materiale (Temperatura) ε |
| Alluminio laminato luminoso (170°C) 0.04 | Dissipatore di calore, anodiz.nero(50°C) 0.98 |
| Cotone (20°C) 0.77 | Rame leggermente opaco (20°C) 0.04 |
| Calcestruzzo (25°C) 0.93 | Rame, ossidato (130°C) 0.76 |
| Ghiaccio liscio (0°C) 0.97 | Plastiche: PE, PP, PVC (20°C) 0.94 |
| Ferro smerigliato (20°C) 0.24 | Ottone, ossidato (200°C) 0.61 |
| Ferro con rivestimento a getto (100°C) 0.80 | Carta (20°C) 0.97 |
| Ferro con rivestimento laminato (20°C) 0.77 | Porcellana (20°C) 0.92 |
| Gesso (20°C) 0.90 | Vernice nera opaca (80°C) 0.97 |
| Vetro (90°C) 0.94 | Acciaio termotrattato (200°C) 0.52 |
| Gomma dura (23°C) 0.94 | Acciaio, ossidato (200°C) 0.79 |
| Gomma morbida (23°C) 0.89 | Argilla refrattaria (70°C) 0.91 |
| Legno (70°C) 0.94 | Vernice per trasformatori (70°C) 0.94 |
| Sughero (20°C) 0.70 | Mattone e malta (20°C) 0.93 |
it
11.3 Area e distanza di misura
L'area della superficie misurata varia in funzione della distanza dello strumento dall'oggetto misurato.

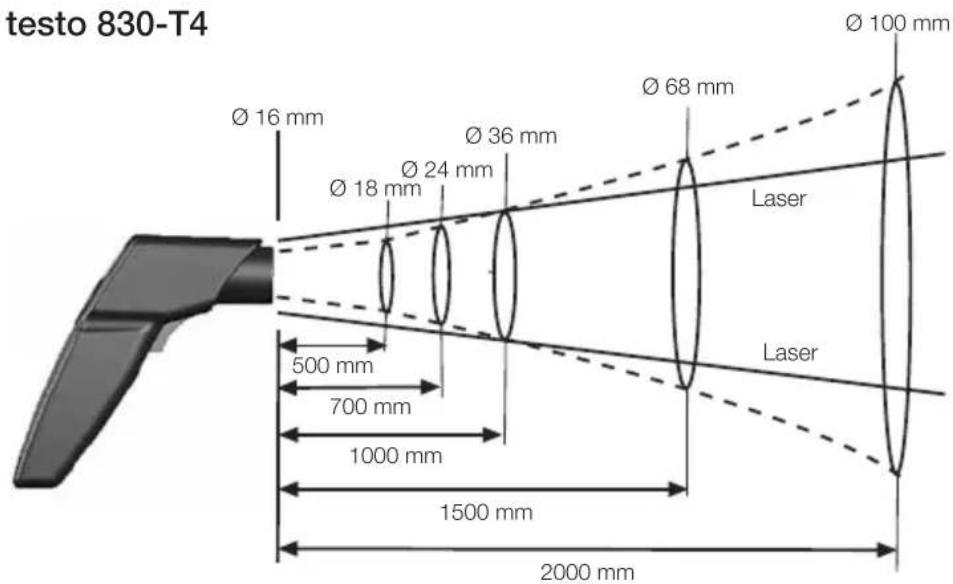

Ottica di misura (Rapporto Distanza : Area di misura)
▶ Portare la sonda alla profondità minima per le sonde a immersione/ penetrazione: 10 x diametro della sonda
Evitare l'utilizzo in soluzioni acide o basiche.
▶ Non usare sonde per superficie caricate a molla su parti appuntite.
