830-T4 - Thermomètre Testo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge avec sonde contact
Marque	Testo
Modèle	830-T4
Plage de mesure infrarouge	-30 à +400 °C
Résolution infrarouge	0,1 °C
Précision infrarouge	±1,0 °C ou 1,0 % (0,1 à 400 °C)
Émissivité	0,1 à 1,0 réglable
Optique (ratio distance/taille)	30:1
Plage de mesure sonde contact (type K)	-50 à +500 °C
Résolution sonde contact	0,1 °C
Laser	2 lasers classe 2, < 1 mW
Alimentation	Pile 9 V
Autonomie	Environ 15 h
Température d'utilisation	-20 à +50 °C
Dimensions (L x l x H)	190 x 75 x 38 mm
Poids (avec pile)	Environ 200 g
Boîtier	ABS
Garantie	2 ans
Fonctions principales	Mesure infrarouge et contact, affichage min/max, alarme haut/bas, rétroéclairage, arrêt automatique, maintien HOLD
Entretien et nettoyage	Nettoyer la lentille avec un coton imbibé d'alcool médical ou d'eau ; boîtier avec un chiffon humide
Sécurité	Ne pas exposer à des rayonnements électromagnétiques ; ne pas regarder le laser ; respecter les distances de sécurité pour mesures sous tension
Pièces détachées et accessoires	Sondes type K (réf. 0602 1293, 0602 0393, 0602 1793), douille de protection (0516 8302), ruban adhésif d'émissivité (0554 0051)
Normes	CE (2004/108/CEE), DIN EN 60825-1:2001-11 (laser)

FOIRE AUX QUESTIONS - 830-T4 Testo

Comment allumer et éteindre le thermomètre Testo 830-T4 ?

Pour allumer, appuyez sur la touche de mesure infrarouge. L'appareil s'éteint en appuyant sur la même touche jusqu'à ce que l'écran s'éteigne ou automatiquement après 1 minute (mode IR) ou 10 minutes (mode contact) sans action.

Comment effectuer une mesure avec la sonde contact ?

Connectez d'abord la sonde type K avant d'allumer l'appareil. Ensuite, appuyez sur la touche ▼ pour passer en mode contact. Positionnez la sonde sur ou dans l'objet à mesurer. La température s'affiche. Appuyez à nouveau sur ▼ pour figer la mesure (HOLD).

Comment régler l'émissivité ?

En mode infrarouge, maintenez enfoncée la touche de mesure infrarouge pendant 3 secondes. Utilisez les touches ▲ ou ▼ pour ajuster l'émissivité (0.1 à 1.0). Par défaut, elle est réglée sur 0.95 pour les surfaces non métalliques.

Que faire si l'écran affiche '--' ou ne s'allume pas ?

En mode infrarouge, '--' indique un dépassement de la plage de mesure. En mode contact, cela peut signifier qu'aucune sonde n'est connectée ou qu'elle est endommagée. Si l'écran ne s'allume pas, vérifiez la pile (9V) et remplacez-la si nécessaire.

Comment nettoyer la lentille infrarouge ?

Utilisez un coton-tige imbibé d'alcool médical ou d'eau pour nettoyer délicatement la lentille. Évitez les solvants agressifs. Un nettoyage régulier garantit des mesures précises.

Quelle est la durée de vie de la pile ?

L'autonomie est d'environ 15 heures avec une pile alcaline 9V neuve. Lorsque le rétroéclairage faiblit ou que le symbole de pile faible apparaît, remplacez la pile.

Quels types de sondes sont compatibles avec le Testo 830-T4 ?

L'appareil accepte les sondes thermocouple type K. Les accessoires recommandés incluent la sonde de pénétration/immersion (réf. 0602 1293), la sonde de surface (0602 0393), et la sonde robuste (0602 1793).

À quoi sert le laser intégré ?

Le laser double (classe 2, <1 mW) permet de viser la zone de mesure. Il émet deux points qui délimitent le haut et le bas de la zone à une distance de 1 m. Ne regardez jamais directement le faisceau.

Peut-on mesurer la température de métaux brillants avec l'infrarouge ?

Les métaux brillants ont une émissivité trop basse, ce qui fausse les mesures. Utilisez du ruban adhésif d'émissivité (réf. 0554 0051) ou optez pour une mesure de contact avec une sonde.

Comment régler l'alarme sonore et visuelle ?

Éteignez l'appareil, puis maintenez enfoncée la touche ▲ pendant 3 secondes pour entrer dans les réglages. Utilisez ▼ pour définir la limite inférieure (↓ALARM) et supérieure (↑ALARM). Activez (on) ou désactivez (oFF) l'alarme. L'alarme retentit lorsque la mesure dépasse ces limites.

MODE D'EMPLOI 830-T4 Testo

1. Informations générales

Lire attentivement ce document avant toute utilisation de l'appareil. Garder ces consignes d'utilisation et de sécurité à portée de main, afin de pouvoir vous y référer si cela s'avère nécessaire.

2. Description de l'appareil

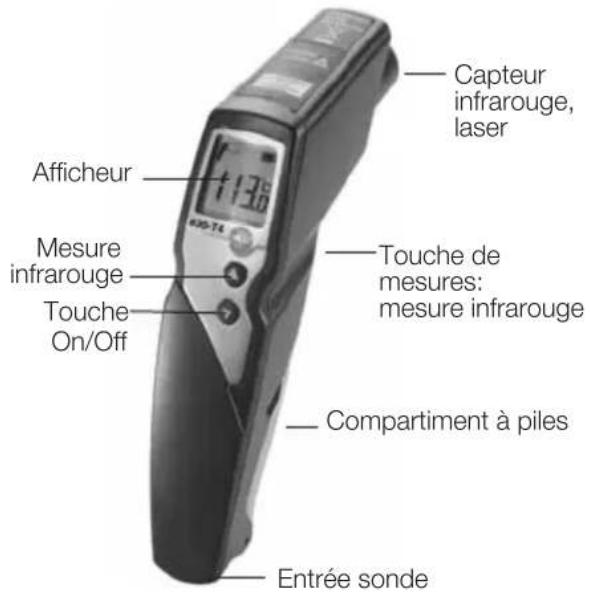

Capteur infrarouge, laser Afficheur 136 620-74 Mesure infrarouge Touche On/Off Touche de mesures: mesure infrarouge Compartment à piles Entrée sonde

Accessoires

Désignation Réf.

Sonde étanche de

pénétration/immersion,

-60...+400°C 0602 1293

Sonde de surface à réaction instantanée

-60...+300°C 0602 0393

Sonde robuste,

-60...+400°C 0602 1793

Douille de protection en cuivre 0516 8302

Ruban adhésif d'émissivité ε =0.95 0554 0051

3. Consignes de sécurité

Eviter les chocs électriques :

Mesures avec contact : Ne pas effectuer de mesures sur des éléments sous tension. Mesures en mode infrarouge : Respecter une distance de sécurité suffisante, lors de mesure sur des éléments sous tension.

Garantie :

Utiliser l'appareil conformément à l'usage préconisé dans ce mode d'emploi et dans la limite des caractéristiques techniques exposées ci-dessous. Ne pas utiliser la force.

▶ Ne pas exposer l'appareil à des rayonnements électromagnétiques, (ex : Four micro-ondes, plaques inductions), à des charges statiques ou à des variations de températures importantes.

▶ Ne pas stocker avec des solvants (ex : acetone).

N'ouvrir l'appareil qu'à des fins de maintenance décrits dans ce mode d'emploi.

Rayon laser!

▶ Ne jamais se trouver dans le champs du rayon laser.

Environnement :

▶ Utiliser des accus et déposer les piles usagées aux points de collecte prévus à cet effet.
Tous les appareils en fin de cycle de vie doivent nous être retournés. Nous assurons un recyclage qui respectera l'environnement.

fr

4. Applications

Le thermomètre compact infrarouge, testo 830 est l'appareil idéal pour les mesures de température de surface ou pour des mesures de température sans contact. Une mesure de contact peut être procédée en connectant la sonde appropriée.

Ne convient pas à une utilisation en milieu médical

5. Caractéristiques techniques

Caractéristiques testo 830-T4
Paramètres °C/°F
Etendue de mesure infrarouge -30... +400°C
Résolution infrarouge 0.1°C
Précision infrarouge ±1,0 °C ou 1,0% v.m. (0,1...+400 °C) (á 23°C) +/- 1 digit ±1,5 °C ou 1,5% v.m. (-20...0 °C) ±2,0 °C ou 2,0% v.m. (-30...-20,1 °C)1
Emissivité 0.1 ... 1.0 réglable
Cadence de mesure infrarouge 0.5s
Sonde de température Thermocouple Type K
Etendue de mes. de la sonde de temp. -50 ... +500°C
Résolution de la sonde de temp. 0.1 °C
Précision de la sonde de temp. ±0.5 °C+0.5% (±1 digit) à une température de 22 °C
Cadence de mes. de la sonde de temp. 1.75s
Optique (90% valeur)	30:1 (concernant une distance de 1,0m de l'objet mesuré usage normal)2
Température d'utilisation	-20 ... +50 °C
Température de transport/stockage	-40... +70°C
Alimentation	pile 9V
Autonomie pile	15 h
Boîtier	ABS
Dimensions en mm (Lxlxh)	190 x 75 x 38
Norme CE	2004/108/CEE
Garantie	2 ans
Laser
Type de laser 2 x laser
Alimentation	< 1 mW
Longueur d'onda	645... 660 nm
Classe	2
Standard	DIN NE 60825-1:2001-11

^1 Valeur la plus haute appliquée
^2 + ouverture diamètre de la sonde (16mm)

6. Première utilisation

▶ Insérer la pile : Voir 9.1 Remplacer la pile.

7. Utilisation

7.1 Connecter la sonde

▶ Connecter la sonde sur l'appareil.

7.2 Allumer/Eteindre l'appareil

▶ Allumer l'appareil : Appuyer sur la touche de mesure.

- Bref affichage de tous les segments. L'appareil se met en mode infrarouge (l'allume). Le rétro-éclairage de l'afficheur est actif 10 secondes suivant l'activation de n'importe quelle touche.

▶ Eteindre l'appareil : Appuyer sur cette touche ■qu'à ce que l'écran s'éteigne.

L'appareil s'éteint automatiquement après 1 min. (affichage de mesure IR) ou 10 min. (affichage de mesure par contact) sans qu'aucune touche ne soit actionnée.

7.3 Mesures

! Respecter les remarques relatives aux mesures IR (chapitre 11) / mesures par contact (chapitre 12).

La réinitialisation des valeurs min./max. se fait en appuyant sur la touche de mesure en cas de mesure IR. Pour les mesures par contact, les valeurs sont réinitialisées lors de la mise à l'arrêt de l'appareil ou en cas de passage à l'affichage IR des mesures.

- L'appareil est allumé.

Mesures infrarouge

1 Commencer la mesure : Maintenir la touche de mesure enfoncée.

2 Viser l'objet à mesurer à l'aide du point laser: le laser définit le point le plus haut et le plus bas de la zone de mesure (à une distance de l'objet mesuré de 1,0m; cf. chapitre 11.3 cible, distance de mesure).

- Les valeurs de mesure s'affichent (2 mesures par secondes)

3 Fin de mesure : Relâcher la touche.

- HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.

▶ Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur ▲

Procéder à une nouvelle mesure : appuyer sur la touche de mesure.

Mesure de contact

- La sonde de température a été connectée avant de démarrer l'appareil de mesure.

1 Positionner le termomètre à contact dans ou sur l'objet à mesurer et commencer la mesure : appuyer sur ▼

- L'appareil passe en mode contact (s'affiche). La valeur s'affiche à l'écran.

2 Fin de mesure : appuyer sur

- HOLD s'affiche. La dernière valeur de mesure et les valeurs min./max. sont conservées jusqu'à la mesure suivante.

▶ Basculer entre les valeurs min./max. et la valeur conservée : appuyer sur

Procéder à une nouvelle mesure : appuyer sur

▶ Revenir à l'affichage IR des mesures : appuyer sur la touche de mesure.

Réglage de l'émissivité

L'appareil est en mode infrarouge.

Si dans le mode émissivité aucune touche n'est activée pendant 3 s, l'appareil passe automatiquent en infrarouge.

1 Maintenir enfoncé 3 sec.

2 Régler l'émissivité : Appuyer sur 📂.

- L'appareil passe en mode infrarouge

8. Réglages

L'appareil est éteint.

Si aucune touche n'est activée pendant 3 s, l'appareil change de mode.

1 Maintenir enfoncé 3 sec.

- L'appareil revient en mode de réglage.

2 Régler la limite d'alarme inférieure (↓ALARM) : appuyer sur ou ▼Maintenir la touche enfoncée pour une avance rapide.

3 Régler la limite d'alarme supérieure (↑ ALARM) : appuyer sur ou ▼Maintenir la touche enfoncée pour une avance rapide.

4 Activer (on) / Désactiver (oFF) la fonction d'alarme : appuyer sur ▲ ou ▼.

5 Sélectionner une grandeur (°C / °F) : appuyer sur △ ou ▽.

- L'appareil passe en mode d'affichage IR des mesures.

La fonction d'alarme est uniquement disponible pour les mesures IR. Une alarme acoustique et optique apparaît en cas de dépassement par le haut ou le bas des valeurs d'alarme réglées.

9. Nettoyage et maintenance

9.1 Remplacer la pile

L'appareil doit être éteint.

1 Ouvrir le compartiment à pile: retirer le couvercle
2 Retirer la pile usagée et en mettre une neuve. Attention à la polarité +/-. Le - doit être visible quand la pile est en place.
3 Fermer le compartiment à pile.

9.2 Nettoyage de l'appareil

Ne pas utiliser de solutions trop abrasives.

Nettoyer le boîtier à l'aide d'un chiffon humide.
Nettoyer la lentille délicatement avec de l'eau ou du coton imbibé d'eau ou d'alcool médical.

10. Questions/Réponses

Message Causes possibles Régler le problème
L'éclairage de l'écran – Pile faible Changer la pile ne fonctionne plus.
s'affiche. – Pile vide Changer la pile
L'appareil ne s'allume pas – Pile vide Changer la pile
En mode infrarouge : – L'étendue de mesure –– – – s'affiche. est dépassée
En mode contact : – L'étendue de mesure –– – – s'affiche. est dépassée– Aucune sonde connectée Connecter la sonde– Sonde endommagée Remplacer la sonde

11. La mesure infrarouge

11.1 Méthode de mesure

La mesure infrarouge est une mesure optique

▶ Nettoyer la lentille.
▶ Ne pas effectuer de mesure avec une lentille sale.
Garder le champs de mesure libre de toutes interférences : pas de poussière, de particules de moisissure, de saleté (humidité, vapeur) ou de gaz.

La mesure infrarouge est une mesure de surface

S' il y a de la poussière ou de la rouille sur la surface de l'objet à mesurer, ce sont ces particules qui seront mesurées.

Pour les produits alimentaires sous emballage, ne pas effectuer de mesures dans les poches d'air.

Si la valeur vous semble douteuse, utiliser en parralèlle un thermomètre à contact. Pour toutes les mesures sur aliments congelés, utiliser un thermomètre à contact équipé d'une sonde d'immersion / pénétration.

11.2 Emissivité

Chaque matériau a une émissivité différente : le taux de radiation électromagnétique varie. L'émissivité du testo 830 est réglée sur 0.95. Il s'agit de la valeur idéale pour des mesures sur des matières non métalliques (papier, céramique, bois, peinture et vernis), plastiques ou sur des denrées alimentaires).

Les métaux brillants ou oxydés ne conviennent pas à des mesures infrarouge : taux d'émissivité trop bas ou non-uniforme.

Pour augmenter le taux d'émissivité de l'objet à mesurer, utiliser du ruban adhésif (par ex. sur vernis). Si ça ne marche toujours pas, utiliser un thermomètre à contact classique.

Tableau d'émissivité pour quelques types de matériaux (valeurs standards)

Materiau (Température) ε	Materiau (Température) ε
Aluminium en rouleau (170°C) 0.04	Peau 0.95
Coton (20°C) 0.77	Cuivre terni (20°C)	0.04
Béton (25°C) 0.93	Cuivre oxydé (130°C)	0.76
Glace lisse (0°C) 0.97	Plastique : PE, PP, PVC (20°C)	0.94
Fer poli (20°C) 0.24	Laiton oxydé (200°C)	0.61
Alliage fer et plomb (100°C) 0.80	Papier (20°C)	0.97
Fer en rouleau (20°C) 0.77	Porcelaine (20°C)	0.92
Plâtre (20°C) 0.90	Peinture noire mat (80°C) 0.97
Verre (90°C) 0.94	Acier chauffé, traité (200°C)	0.52
Caoutchouc dur (23°C) 0.94	Acier oxydé (200°C)	0.79
Caoutchouc souple gris (23°C) 0.89	Argile cuite (70°C)	0.91
Bois (70°C) 0.94	Peinture modifiée (70°C)	0.94
Liège (20°C) 0.70	Brique, mortier, plâtre (20°C)	0.93

11.3 Zone de mesure, Distance

Une zone de mesure est déterminée selon la distance à laquelle on se trouve par rapport à l'objet mesuré.

Mesure optique (Ratio Distance : zone de mesure)

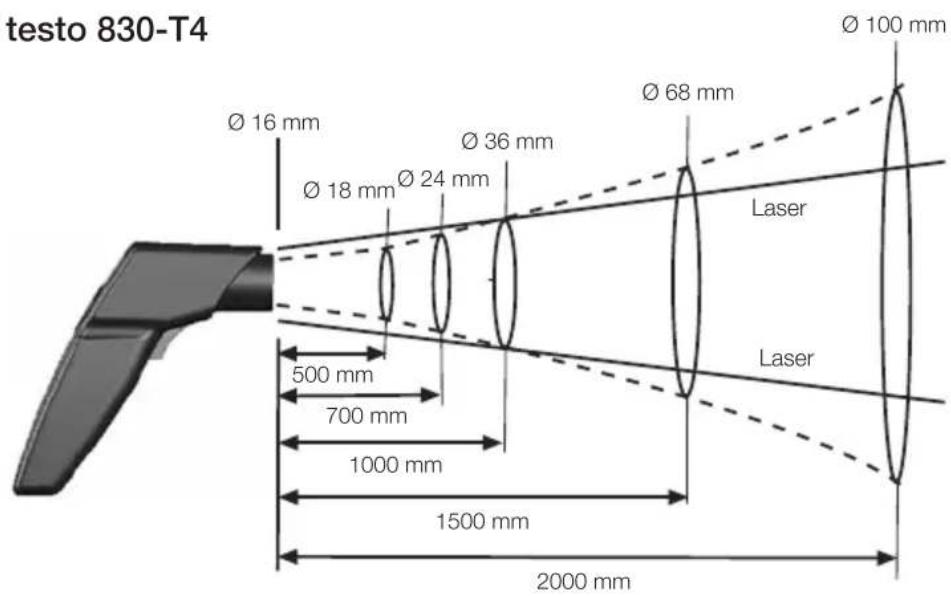

testo 830-T4 Ø 16 mm Ø 18 mm Ø 24 mm Ø 36 mm Ø 68 mm Ø 100 mm 500 mm 700 mm 1000 mm 1500 mm 2000 mm Laser Laser

12. Mesures de contact

En cas d'utilisation de sonde à immersion / pénétration, enfoncer la sonde à une profondeur suffisante afin d'obtenir des valeurs exactes (au moins 10x le diamètre de la sonde).
Eviter des applications dans des solutions acides et abrasives.
▶ Ne pas utiliser de sondes de mesure de surface sur des pointes ou sur des surfaces tranchantes.
