| Type de produit | Luxmètre (détecteur de lumière) |
| Marque | Testo |
| Modèle | 540 |
| Grandeurs mesurables | Lux (lm/m²), Foot candle (lm/ft²) |
| Plages de mesure | 0 … 99999 Lux, 0 … 9300 ftc |
| Résolution | 1 Lux (0…19999 Lux), 10 Lux (plage restante) ; 1 ftc (0…1860 ftc), 10 ftc (plage restante) |
| Précision (à 22 °C) | ± 3 Lux ou ± 3 % de la valeur (classe B, DIN 5032 partie 7) |
| Capteur | Photodiode |
| Type de protection | IP40 |
| Température d'utilisation | 0 … 50 °C / 32 … 122 °F |
| Température de stockage | -40 … 70 °C / -40 … 158 °F |
| Alimentation | 2 piles 1,5 V type AAA |
| Autonomie des piles | 200 h (sans éclairage de l’écran) |
| Dimensions (avec capot) | 133 x 46 x 25 mm |
| Poids (avec piles et capot) | 95 g |
| Affichage | Écran numérique avec éclairage (10 s) |
| Fonctions d’affichage | Valeur actuelle, Hold, Max, Min |
| Fonction Auto Off | Oui (10 min) ou désactivable |
| Entretien | Nettoyer avec un linge humide (eau savonneuse), ne pas utiliser de solvants |
| Changement de piles | Faire glisser le couvercle du compartiment piles, respecter la polarité |
FOIRE AUX QUESTIONS - 540 Testo
Questions des utilisateurs sur 540 Testo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice 540 - Testo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 540 de la marque Testo.
MODE D'EMPLOI 540 Testo

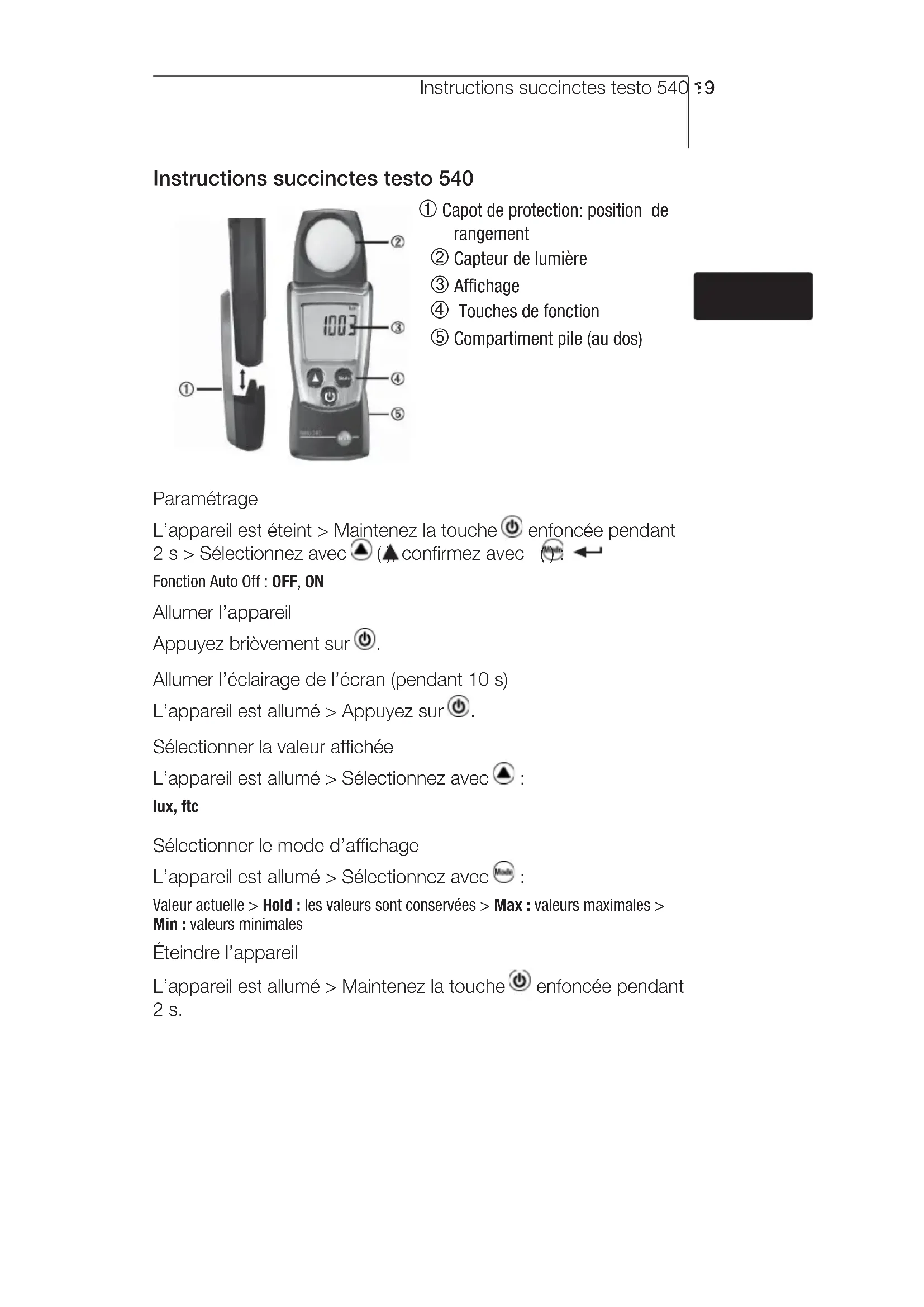

Mode d'emploi fr 19 - 25

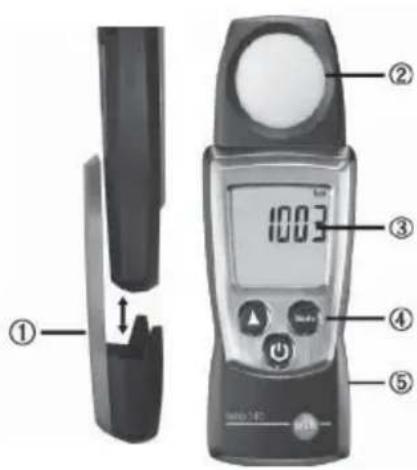

① Capot de protection : position de rangement
② Capteur de lumière ③ Affichage ④ Touches de fonction ⑤ Compartiment pile (au dos)
Paramétrage
L'appareil est éteint > Maintenez la touche ⏻ enfoncée pendant
2 s > Sélectionnez avec ⬆, confirmez avec Ⓤ: ←
Fonction Auto Off : OFF, ON
Allumer l'appareil
Appuyez brièvement sur ⏻.
Allumer l'éclairage de l'écran (pendant 10 s)
L'appareil est allumé > Appuyez sur ⏻.
Sélectionner la valeur affichée
L'appareil est allumé > Sélectionnez avec ⬆ :
lux, ftc
Sélectionner le mode d'affichage
L'appareil est allumé > Sélectionnez avec Mode :
Valeur actuelle > Hold : les valeurs sont conservées > Max : valeurs maximales > Min : valeurs minimales
Éteindre l'appareil
L'appareil est allumé > Maintenez la touche ⏻ enfoncée pendant 2 s.
Concernant ce document
- Veuillez, attentivement, prendre connaissance de ce document et familiarisez-vous avec le maniement du produit avant de l'utiliser. Conservez-le à portée de main afin de pouvoir y recourir en cas de besoin. Remettez cette documentation aux utilisateurs ultérieurs de ce produit.
- Veuillez tenir compte en particulier des informations mises en évidence par les symboles suivants :
Remarque importante.
Éviter les dommages corporels / matériels
- Utilisez toujours le produit conformément à l'usage prévu et dans les limites des caractéristiques techniques. Ne faites pas usage de la force.
- Ne stockez jamais le produit conjointement avec des solvants, des acides ou d'autres substances agressives. N'effectuez que les travaux de maintenance et d'entretien critiques indiqués dans la documentation. Respectez les étapes indiquées. Utilisez seulement des pièces de rechange d'origine Testo.
Protéger l'environnement
- Déposez les accus défectueux/les piles vides aux endroits prévus à cet effet (points de collecte).
- Renvoyez le produit chez Testo au terme de sa durée d'utilisation. Nous assurons une élimination respectueuse de l'environnement.
Fonctions et utilisation prévue
Le TESTO 540 est un luxmètre. Il est généralement prévu pour la mesure de l'intensité lumineuse, par exemple sur les lieux de travail.
Caractéristiques de mesure
- Capteur : Photodiode
- Grandes mesurables : Lux (lm/m²), foot candle (lm/ft²)
- Plages de mesure : 0...99999 Lux, 0...9300 ftc
- Résolution : 1 Lux (0...19999 Lux), 10 Lux (plage restante), 1 ftc (0...1860 ftc), 10 ftc (plage restante)
- Précision appareil (à température nominale de 22 °C, ±1 chiffre) : ± 3 Lux ou ± 3 % de la valeur (Class B, DIN 5032 part 7)*
* La valeur la plus élevée s'applique
Autres caractéristiques de l'appareil
- Type de protection : IP40 • Température d'utilisation : 0...50 °C, 32...122 °F
- Température de stockage/transport : -40...70 °C, -40...158 °F
- Alimentation électrique : 2 x 1,5 V type AAA
- Durée de vie des piles : 200 h (sans éclairage de l'écran)
- Dimensions : 133x46x25 mm (incl. capot de protection)
- Poids : 95 g (incl. piles et capot de protection)
Directives, normes et contrôles
• Directive 2014/30/UE
Garantie
• Durée : 2 ans, conditions de garantie : cf. site Internet
www.testo.com/warranty

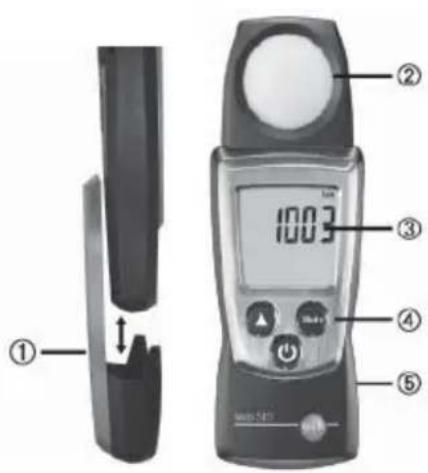

Aperçu
① Capot de protection : position de rangement
② Capteur de lumière ③ Affichage ④ Touches de fonction ⑤ Compartiment pile (au dos)
Prise en main
Insérez les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas. 2 Insérez les piles (2 piles 1,5 V type AAA). Attention à la polarité ! 3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.
Paramétrage (mode configuration) :
Fonctions paramétrables
- Fonction Auto Off : OFF (désactivée), ON (activée, l'appareil s'éteint automatiquement 10 min après le dernier actionnement de touche)
Lors de l'allumage de l'appareil, maintenez la touche enfoncée jusqu'à ce que ▲ et ← s'affichent (mode configuration).
La fonction paramétrable est affichée. Le paramètre actuel clignote.
2 Appuyez plusieurs fois sur ⚠ (▲) jusqu'à ce que le paramètre désiré clignote.
3 Appuyez sur Mode (←) pour confirmer la saisie.
- L'appareil passe en mode mesure.
Utilisation du produit
Pour garantir des valeurs de mesure correctes : tenez l'appareil à l'horizontale, de manière à ce que le capteur de lumière soit orienté vers le haut.
Allumer l'appareil : Appuyez brièvement sur ⏻.
- Le mode mesure s'ouvre.
Allumer l'éclairage de l'écran
L'appareil est allumé.
Appuyez su.
- L'éclairage de l'écran s'éteint automatiquement 10 s après le dernier actionnement de touche.
Changer la grandeur à mesurer : Appuyez sur jusqu'à ce que l'unité désirée s'affiche.
Unités paramétrables
- lux
· ftc
➢ Changer l'affichage de l'écran :
Affichages paramétrables
• Valeur actuelle - Hold : Les valeurs sont conservées - Max : Valeurs maximales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour. - Min : Valeurs minimales depuis la dernière mise en marche de l'appareil ou depuis la dernière mise à jour. Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré s'affiche.
Mise à jour des valeurs maximales et minimales :
1 Appuyez plusieurs fois sur jusqu'à ce que l'affichage désiré apparaisse.
2 Maintenez la touche 📂 enfoncée jusqu'à ce que ---- s'affiche.
3 Répétez les étapes 1 et 2 pour toutes les valeurs que vous désirez mettre à jour.
Utilisation du PRODUIT24
Éteindre l'appareil :
Maintenez la touche enfoncée jusqu'à ce que l'affichage s’éteigne.
Éteindre l'appareil :
Maintenez la touche Ⓧ enfoncée jusqu'à ce que l'affichage s'éteigne.
Entretien du produit
Changer les piles :
1 Ouvrez le compartiment pile : faites glisser le couvercle vers le bas.
2 Retirez les piles vides et insérez-en des nouvelles (2 piles 1,5 V type AAA). Attention à la polarité !
3 Fermez le compartiment pile : faites glisser le couvercle vers le haut.
Nettoyer le boîtier :
En cas de salissure, nettoyez le boîtier avec un linge humide (eau savonneuse). N'utilisez pas de solvants ni de produits de nettoyage forts!
Conseils et dépannage
Questions et réponses
| Question | Causes | possibles |
| Hi · Valeurs de mesure en dehors de la plage de mesure(trop élevées) : Respecter la plage de mesure autorisée. | ||
| Capacité restante <10 min : Changer les piles. | ||
Si nous ne pouvons pas répondre à vos questions : veuillez vous adresser à votre revendeur ou au service après-vente Testo.
Vous trouverez nos coordonnées sur Internet, à l'adresse www.testo.com/service-contact.
