KHE 81 - Machine de soudure Weller - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine de soudure Weller KHE 81, puissance 80 W, température réglable jusqu'à 450°C, alimentation 230 V.
Utilisation	Idéale pour le soudage de composants électroniques, réparation de circuits imprimés et travaux de précision.
Maintenance et réparation	Nettoyer régulièrement la panne, vérifier les connexions électriques, remplacer la panne si nécessaire.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec la panne chaude, travailler dans un espace bien ventilé.
Informations générales	Garantie de 2 ans, poids 1,2 kg, dimensions 30 x 10 x 10 cm.

FOIRE AUX QUESTIONS - KHE 81 Weller

Quel type de fil de soudure dois-je utiliser avec la machine de soudure Weller KHE 81 ?

Il est recommandé d'utiliser un fil de soudure en étain-plomb de 0,8 mm ou un fil sans plomb conforme aux normes RoHS.

Comment régler la température de la machine Weller KHE 81 ?

Utilisez le bouton de réglage de la température pour sélectionner la température souhaitée, qui peut varier entre 200 °C et 480 °C, selon le type de soudure que vous utilisez.

Que faire si la pointe de la machine de soudure ne chauffe pas ?

Vérifiez que la machine est bien branchée et allumée. Assurez-vous également que la pointe est correctement installée et que la température est réglée suffisamment haute.

Comment nettoyer la pointe de la machine de soudure Weller KHE 81 ?

Utilisez une éponge humide ou un nettoyant pour pointe de fer pour enlever les résidus de soudure. Évitez d'utiliser des matériaux abrasifs qui pourraient endommager la pointe.

Quelle est la durée de vie de la pointe de la machine Weller KHE 81 ?

La durée de vie de la pointe dépend de l'utilisation et de l'entretien. En général, avec un entretien adéquat, elle peut durer plusieurs mois.

Que faire si le fil de soudure ne s'écoule pas correctement ?

Vérifiez que le fil de soudure est bien alimenté et que la pointe est propre. Assurez-vous également que la température est suffisante pour faire fondre le fil.

La machine de soudure Weller KHE 81 émet des bruits étranges. Que devrais-je faire ?

Vérifiez qu'il n'y a pas d'objets étrangers coincés dans la machine. Si le problème persiste, il est conseillé de contacter le service client pour un diagnostic.

Comment stocker la machine de soudure Weller KHE 81 lorsqu'elle n'est pas utilisée ?

Débranchez la machine et laissez-la refroidir avant de la ranger. Conservez-la dans un endroit sec et frais, à l'abri de l'humidité.

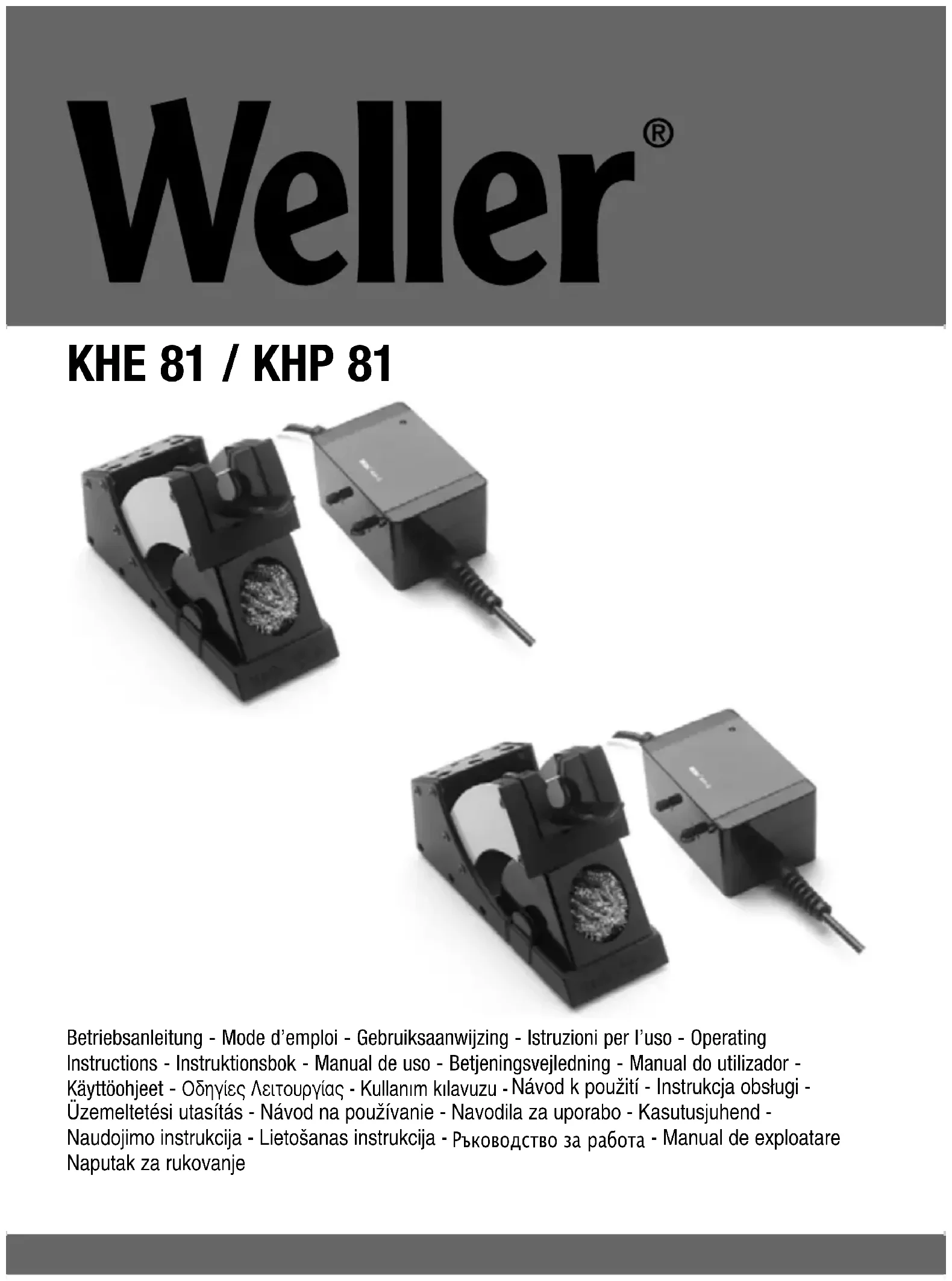

MODE D'EMPLOI KHE 81 Weller

Caractéristiques techniques 5

5. Instruction d’emploi 6

6. Eléments compris dans la livraison 6

Caractéristiques techniques 7

5. Instruction d’emploi 8

6. Eléments compris dans la livraison 8

2. LED de contrôle du secteur

3. Sortie prise de courant

2. LED de contrôle du secteur

3. Raccord d’ air comprime (P) 3,5-7 bars

4. Sortie d’ air comprimé (A) pour WFE

2. LED de contrôle du secteur

4. Sortie d’ air comprimé (A) pour WFED

Avant la mise en service de l’appareil, veuillez lire attentivement ce mode d’emploi et les consignes de sécurité ci-jointes. Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort. Le fabricant décline toute responsabilité pour les utilisations autres que celles décrites dans le mode d’emploi de même que pour les modifications effectuées par l’utilisateur. Le support Stop + Go KHE / KHE 81 correspond à la déclaration de conformité européenne en application des exigences de sécurité fondamentales de la directive 2004/108/CEE, 2006/95/CEE et 2011/65/EU /(RoHS).

2. Description KHE / KHE 81

Le support Stop + Go KHE / KHE 81 est une commande d’arret et de mise en route du sydtème d’aspiration des fumées de soudage WFE. Le support de fer à souder est relié à l’appareil de commande par fibre optique, libre de potentiel. Dans le sup- port KHE 81, le signal lumineux est transféré au bloc de contrôle par une LED. Sur les support KHE, l'entrée de la lumière se fait dans le cône du support. L'aspiration des fumées de soudage est désactivée 20 secondes après arrêt du fer à souder.

S’assurer que la tension du secteur correspond bien à celle indiquée sur la plaque signalétique. Si la tension du secteur est correcte. brancher I’appareil de commande sur une prise de courant de sécurité. La LED verte (2) indique que I’appareil est prêt. L’appareil de commande est prévu pour 2 supports de fer à souder. Si un seuk support de fer à souder est utilisé, la seconde enrée de la fibre optique doit rester fermée. Pour le raccordement de la fibre optique (1), dévisser I’écrou de serra- ge et introduire la fibre optique jusqu’en butée, puis serrer I’écrou. Brancher ensuite le câble secteur du WFE sur la sortie prise de courant (4) de I’appareil de commande et le mettre en marche. KHE : Déposer le fer à souder FE dans son support et veiller à ce que l'entrée de la lumière (1) soit entièrement couverte par le fer. KHE 81: Brancher le fer avec le connecteur dans la douille de la plaque reposoir. Relier le câble de raccordement de la plaque reposoir à la station de soudage. Pour un fonctionnement parfait de la com- mande d'asservissement, le fer à souder doit se situer dans la plage de régulation de la température. L'aspiration des fumées de soudage WFE se désactive après env. 20 sec. Lors du retrait du fer à souder de son support, la WFE redémarre. Réduction de température standard (pour les stations de soudage numériques) Lorsque l’appareil de soudage n’est pas utilisé, la température est ramenée automatiquement à la valeur standard de 150°C (300°F) au bout de 20 minutes. Au bout de trois fois cette durée (60 minutes), la fonction “AUTO OFF” est activée. Le fer à souder s’éteint.

Afin de garantir un fonctionnement parfait de l'appareil, - veilller à une liaison correcte du conducteur de lumière (1) entre le support et le bloc de contrôle. Si le conducteur de lumière est endommagé, celui-ci peut être raccourci. Sur les supports KHE, l'entrée de lumière doit être nettoyée régulièrement à l'alcool à brûler. Si l'entrée de lumière du conducteur (1) est endommagée, celui-ci peut être raccourci.

Français-- KHE Caractéristiques techniques Tension secteur: 230 V CA Puissance absorbée: 3 W Puissance de rupture maxi.: 100 W Fusible secteur: T 0,4 A (5x20) Classe de protection: 1 Dimensions: 137 x 75 x 90 Appareil de commande6 Français KHE Pour cela, le raccord vissé reliant le conducteur de lumière (1) au support de fer doit être dévissé. Pour remplacer le fusible secteur, mettre I’appareil de comman- de hors tension et dévisser les 4 vis du boîtier de I’appareil de commande.Le porte-fusible du fusible à tube de verre (5x20) se trouve sur la carte imprimée. Attention ! Seul le personnel autorisé peut effectuer les réparations.

5. Instruction d’emploi

En plus du présent mode d’emploi, lire le mode d’emploi des outis des outils de soudage WELLER utilisés.

6. Eléments compris dans la livraison

Appareil de commande Support de fer à souder avec fibre optique Mode d’emploi Consignes de sécurité Sous réserve de modifications techniques! Vous trouverez les manuels d'utilisation actualisés sur www.weller-tools.com.Nous vous remercions de la confiance que vous nous avez accordée en achetant fers à support Stop + Go KHP / KHP 81. Lors de la fabrication, des exigences de qualité très sévères assurant un fonctionnement parfait de l’appareil, ont été appliquées.

Avant la mise en service de l’appareil, veuillez lire attentivement ce mode d’emploi et les consignes de sécurité ci-jointes. Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort. Le fabricant décline toute responsabilité pour les utilisations autres que celles décrites dans le mode d’emploi de même que pour les modifications effectuées par l’utilisateur. Le support Stop + Go KHP / KHP 81 correspond à la déclaration de conformité européenne en application des exigences de sécurité fondamentales de la directive 2004/108/CEE, 2006/95/CEE et 2011/65/EU /(RoHS).

2. Description KHP / KHP 81

Le support Stop + Go KHP / KHP 81 est une commande d’arret et de mise en route du sydtème d’aspiration des fumées de soudage WFE. Le support de fer à souder est relié à l’appareil de commande par fibre optique, libre de potentiel. Dans le support KHP 81, le signal lumineux est transféré au bloc de contrôle par une LED. Sur les support KHP, l'entrée de la lumière se fait dans le cône du support. L'aspiration des fumées de soudage est désactivée 20 secondes après arrêt du fer à souder.

S’assurer que la tension du secteur correspond bien à celle indiquée sur la plaque signalétique. Si la tension du secteur est correcte. brancher I’appareil de commande sur une prise de courant de sécurité. La LED verte (2) indique que I’appareil est prêt. L’appareil de commande est prévu pour 2 supports de fer à souder. Si un seuk support de fer à souder est utilisé, la seconde enrée de la fibre optique doit rester fermée. Pour le raccordement de la fibre optique (1), dévisser I’écrou de serra- ge et introduire la fibre optique jusqu’en butée, puis serrer I’écrou. Pour finir, brancher l'alimentation en air comprimé (3) et le WFE P à la sortie pneumatique (4) et les activer. KHP: Déposer le fer à souder FE dans son support et veiller à ce que l'entrée de la lumière (1) soit entièrement couverte par le fer. KHP 81: Brancher le fer avec le connecteur dans la douille de la plaque reposoir. Relier le câble de raccordement de la plaque reposoir à la station de soudage. Pour un fonctionnement parfait de la com- mande d'asservissement, le fer à souder doit se situer dans la plage de régulation de la température. L'aspiration des fumées de soudage WFE se désactive après env. 20 sec. Lors du retrait du fer à souder de son support, la WFE redémarre. Réduction de température standard (pour les stations de soudage numériques) Lorsque l’appareil de soudage n’est pas utilisé, la température est ramenée automatiquement à la valeur standard de 150°C (300°F) au bout de 20 minutes. Au bout de trois fois cette durée (60 minutes), la fonction “AUTO OFF” est activée. Le fer à souder s’éteint.

Afin de garantir un fonctionnement parfait de l'appareil, - veilller à une liaison correcte du conducteur de lumière (1) entre le support et le bloc de contrôle. Si le conducteur de lumière est endommagé, celui-ci peut être raccourci. Sur les supports KHP, l'entrée de lumière doit être nettoyée régulièrement à l'alcool à brûler. Si l'entrée de lumière du conducteur (1) est endommagée, celui-ci peut être raccourci. Pour cela, le raccord vissé reliant le conducteur de lumière (1) au support de fer doit être dévissé. Français--KHP

Pour remplacer le fusible secteur, mettre I’appareil de comman- de hors tension et dévisser les 4 vis du boîtier de I’appareil de commande.Le porte-fusible du fusible à tube de verre (5x20) se trouve sur la carte imprimée. Attention ! Seul le personnel autorisé peut effectuer les réparations.

5. Instruction d’emploi

En plus du présent mode d’emploi, lire le mode d’emploi des outis des outils de soudage WELLER utilisés.

6. Eléments compris dans la livraison
