KHE 81 - Hitsauskone Weller - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kolvivarsi Stop + Go -ohjauksella
Merkki	Weller
Malli	KHE 81
Luokka	Juotoskone (lisävaruste)
Verkkojännite	230 V AC
Tehonkulutus	3 W
Sulake	T 0,4 A (5x20 mm)
Suojausluokka	1
Mitat (ohjauslaite)	137 x 75 x 90 mm
Arvioitu paino	Noin 0,5 kg
Ohjaustyyppi	Valokuitu (potentiaalivapaa)
KHE 81:n ohjaussignaali	LED valonsiirtoa varten
Tuetut telineiden määrä	2 (yksi tulot on pidettävä suljettuna, jos käytössä vain yksi)
Stop + Go -toiminto	Kytkee savunpoiston päälle, kun kolvi nostetaan, ja sammuttaa 20 sekunnin kuluttua
Lämpötilan alennus	150°C 20 min toimettomuuden jälkeen (digitaaliasemat)
Automaattinen sammutus	Sammutus 60 min toimettomuuden jälkeen (digitaaliasemat)
Valojohtimen huolto	Puhdistus polttoalkoholilla (KHE); lyhentäminen mahdollista vaurioituneena
Sulakkeen vaihto	Irrota ohjauskotelon ruuvit, sulakepidin piirilevyllä
Korjaukset	Vain valtuutettu henkilökunta
Toimituksen sisältö	Ohjauslaite, kolvivarsi valokuidulla, käyttöohje, turvallisuusohjeet
Vaatimustenmukaisuusstandardit	2004/108/CEE, 2006/95/CEE, 2011/65/EU (RoHS)

Usein kysytyt kysymykset - KHE 81 Weller

Kuinka KHE 81:n Stop + Go -järjestelmä toimii?

Teline tunnistaa kolvin läsnäolon valokuidun avulla. Kun nostat kolvin, valosignaali (LED KHE 81:lle) kytkee savunpoiston (WFE) päälle. 20 sekunnin käyttämättömyyden jälkeen savunpoisto sammuu automaattisesti.

Kuinka valokuitu kytketään ohjauskoteloon?

Irrota kiristysmutteri tulosta (1), työnnä valokuitu pohjaan asti ja kiristä mutteri. Jos käytössä on vain yksi teline, toinen tulo on pidettävä suljettuna.

Kuinka sulake vaihdetaan?

Kytke laite jännitteettömäksi. Irrota ohjauskotelon 4 ruuvia. Sulakepidin (lasiputkisulake 5x20 mm, T0,4A) on piirilevyllä.

Kuinka valojohtimen (valokuitu) puhdistus tehdään?

KHE-telineillä puhdista valon tuloaukko säännöllisesti polttoalkoholilla. Jos johdin on vaurioitunut, sitä voidaan lyhentää ruuviliitoksen avaamisen jälkeen.

Mitä ovat lämpötilan alennus ja automaattinen sammutus?

Digitaaliasemilla lämpötila laskee automaattisesti 150°C:een 20 minuutin toimettomuuden jälkeen. 60 minuutin jälkeen automaattinen sammutus sammuttaa kolvin kokonaan.

Voinko käyttää kahta kolvia yhdellä ohjauskotelolla?

Kyllä, ohjauskotelo on tarkoitettu kahdelle telineelle. Jos käytössä on vain yksi, toinen valokuitutulo on pidettävä suljettuna.

Mitä vihreä LED kotelossa tarkoittaa?

Vihreä LED (2) osoittaa, että ohjauslaite on jännitteellinen ja toimintavalmis.

Onko KHE 81 yhteensopiva kaikkien Weller-asemien kanssa?

Se on yhteensopiva Weller-juotosasemien kanssa, jotka käyttävät sopivalla liittimellä varustettua kolvia. Optimaalisen toiminnan varmistamiseksi kolvin on oltava lämpötilansäätöalueella.

Mitä toimitus sisältää KHE 81:n kanssa?

Toimitukseen sisältyy: ohjauslaite, kolvivarsi valokuidulla, käyttöohje ja turvallisuusohjeet.

Mitä turvatoimia minun on noudatettava?

Lue käyttöohje ja turvallisuusohjeet huolellisesti. Ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahinkoja tai kuoleman. Korjaukset saa suorittaa vain valtuutettu henkilökunta.

KÄYTTÖOHJE KHE 81 Weller

Sisällysluettelo sivu

Teline KHE

Kuva Stop + Go ohjausteline KHE

1. Huomio! 37

2. Kuvaus 37 Tekniset tiedot 37

3. Käyttöönotto 37

4. Huolto 37

5. Työohjeet 38

6. Vakiovarusteet 38

Sisällysluettelo sivu

Teline KHP

Kuva Stop + Go ohjausteline KHP

1. Huomio! 39

2. Kuvaus (FINF) 39 Tekniset tiedot 39

3. Käyttöönotto 39

4. Huolto 39

5. Työohjeet 40

6. Vakiovarusteet 40

Kiitämmme sinua luottamuksestasi, jota kuumailma-juottoyksikkö Weller Stop + Go -ohjausteline KHE / KHE 81. Valmistuksen perustana ovat kovat laatuvaatimukset, jotka takaavat laitteen moitteettoman toiminnon.

1. Huomio!

Lue nämä käyttöohjeet ja oheiset turvallisuusohjeet

huolellisesti läpi ennen laitteen käyttöönottoa.

Turvallisuusmääräysten noudattamattajättäminen voi uhata henkeä ja elämää.

Valmistaja ei vastaa muusta käyttöohjeista poikkeavasta käytöstä tai omavaltaisista muutoksista.

Weller Stop + Go -ohjausteline KHE / KHE 81 vastaa EU:n vaatimustenmukaisuusvakuutusta turvallisuusdirektiiviin 2004/108/EU, 2006/95/EU ja 2011/65/EU (RoHS) mukaan.

2. Kuvaus KHE / KHE 81

Stop + Go -ohjausteline KHE / KHE 81 käsittää katkaisu- ja jälkiäynnin ohjausyksikön, joka on suunniteltu WFE juottosa-vunpoistoimuriin. Telineessä KHE 81 valosignaali johdetaan LED:n kautta edelleen ohjainlaitteelle.

Telineissä KHE valotulo on telinesuppilossa.

Kun juotoskolvi on laitettu paikalleen, juotossavun imurointi kytkeytyy pois päältä noin 20 sekunnin jälkikäyntiajan kuluttua.

3. Käyttöönotto

Liitä ohjausyksikkö verkkovirtaan; pistorasian on oltava suojakoskettimella varustettu. Vihreä LED (2) syttyy ja ilmoittaa laitteen olevan toimintavalmis. Ohjausyksikköön voidaan liittää

Tekniset tiedot:

Verkkojännite: 230 V vaihtovirta

Tehonotto: 3 W

Max. kytkentäteho: 100 W

Sulake: T 0,4 A (5x20)

Suojausluokka: 1

Ohjausyksikön: 137 x 75 x 90

mitat

kerralla 2 juottokolvitelinettä. Jos käytetään vain yhtä telinettä, on toinen valojohtimen tunnistusaukoista suljettava. Valojohtimen (1) liitäntä: Löysää kiristysmutteria ja työnnä valojohdin paikalleen pohjaan saakka, kiristä sitten mutteri kiinni käsivoimin. Kytke lopuksi WFE-imurin liitäntäjohto ohjausyksi-kön ulostuloliitäntään ja käynnistä savunpoistoimuri. Aseta FE-juottokolvi telineeseen, katso että kolvi peittää valoaukon (4) kokonaan.

KHE:

Laita FE-juotoskolvi juotoskolvitelineeseen ja huolehdi siitä, että juotoskolvi peittää valotulon (1) täydellisesti.

KHE 81:

Kytke juotoskolvi liitäntäpistokkeella kytkentätelineen kosketti- meen. Yhdistä kytkentätelineen liitäntäjohto juotosasemaan. Jälkikäyntiohjauksen moitteettoman toiminnan takaamiseksi juo- toskolvin täytyy olla lämpötilan säätöalueella.

Juotosavun imuri WFE kytkeytyy pois päältä noin 20 sekunnin kuluttua. Kun juotoskolvi otetaan pois juotoskolvitelineestä, WFE käynnistyy uudelleen.

Standardi-setback (digitaalisissa juotosasemissa)

Juottokolvin lämpötila laskee automaattisesti valmiustila-arvoon (stand by) 150°C (300°F), jos kolvia ei käytetä 20 minu-uttiin. Jos setback-aika, jona kolvia ei käytetä, ylittää 60 min., asema kytkeytyy AUTO OFF-tilaan ja katkaisee virran kokonaan.

4. Huolto

Laitteen moitteettoman toiminnan takaamiseksi täytyy huolehtia siitä,

- että valojohtimen (1) yhteys telineen ja ohjainlaitteen välillä on kunnollinen. Jos valojohdin vaurioituu, se voidaan katkaista lyhyemmäksi.

Teineissä KHE telinesuppilon valotulo täytyy puhdistaa säännöllisesti alkoholilla (sprii). Jos valojohtimen (1) valotulo vaurioituu, sitä voidaan siirtää ja katkaista sitten lyhyemmäksi.

Sitä varten valojohtimen (1) ruuviliitos täytyy avata juotoskolvitelineestä.

Sulakkeen vaihto: Kytke virta pois ohjausyksiköstä ja avaa yksi- kön kuoren 4 kiinnitysruuvia. Lasiputkisulakkeen (5x20) pidin sijaitsee piirilevyllä.

Huomio!

Korjauksia saa suorittaa valtuutettu ammattihenkilökunta.

5. Työohjeet

Lue oheisen käyttöohjeen lisäksi myös muiden WELLER-juottotyökalujen käyttöohjeet.

6. Vakiovarusteet

Ohjausyksikkö

Juottokolviteline, valojohdin

Käyttöohje

Turvallisuusohjeet

Oikeudet teknisiin muutoksiin pidätetään!

Viimeisimmät käyttöohjeet saat osoitteesta

www.weller-tools.com.

Kiitämme sinua luottamuksestasi, jota kuumailma-juottoyksikkö Weller Stop + Go -ohjausteline KHP / KHP 81. Valmistuksen perustana ovat kovat laatuvaatimukset, jotka takaavat laitteen moitteettoman toiminnon.

1. Huomio!

Lue nämä käyttöohjeet ja oheiset turvallisuusohjeet

huolellisesti läpi ennen laitteen käyttöönottoa.

Turvallisuusmääräysten noudattamattajättäminen voi uhata henkeä ja elämää.

Valmistaja ei vastaa muusta käyttöohjeista poikkeavasta käytöstä tai omavaltaisista muutoksista.

Weller Stop + Go -ohjausteline KHP / KHP 81 vastaa EU:n vaatimustenmukaisuusvakuutusta turvallisuusdirektiiviin 2004/108/EU, 2006/95/EU ja 2011/65/EU (RoHS) mukaan.

2. Kuvaus KHP / KHP 81

Stop + Go -ohjausteline KHP / KHP 81 käsittää katkaisu- ja jälkiäynnin ohjausyksikön, joka on suunniteltu WFE juottosavunpoistoimuriin. Telineessä KHP 81 valosignaali johdetaan LED:n kautta edelleen ohjainlaitteelle. Telineissä KHP valotulo on telinesuppilossa.

Kun juotoskolvi on laitettu paikalleen, juotossavun imurointi kytkeytyy pois päältä noin 20 sekunnin jälkikäyntiajan kuluttua.

3. Käyttöönotto

Liitä ohjausyksikkö verkkovirtaan; pistorasian on oltava suojakoskettimella varustettu. Vihreä LED (2) syttyy ja ilmoittaa laitteen olevan toimintavalmis. Ohjausyksikköön voidaan liittää kerralla 2 juottokolvitelinettä. Jos käytetään vain yhtä telinettä,

Tekniset tiedot:

Verkkojännite: 230 V vaihtovirta

Tehonotto: 6 W

Paineilma: 3,5 - 7 bar

Sulake: T 0,4 A (5x20)

Suojausluokka: 2

Ohjausyksikön mitat: 137 x 75 x 90

on toinen valojohtimen tunnistusaukoista suljettava. Valojohtimen (1) liitäntä: Löysää kiristysmutteria ja työnnä valojohdin paikalleen pohjaan saakka, kiristä sitten mutteri kiinni käsivoimin. Kytke lopuksi WFE-imurin liitäntäjohto ohjausyksikön ulostuloliitäntään ja käynnistä savunpoistoimuri. Aseta FE-juottokolvi telineeseen, katso että kolvi peittää valoaukon (4) kokonaan. Kiinnitä sitten paineilmansyöttö (3) ja WFE P paineilmalähtöön (4) ja kytke toimintaan.

KHP:

Laita FE-juotoskolvi juotoskolvitelineeseen ja huolehdi siitä, että juotoskolvi peittää valotulon (1) täydellisesti.

KHP 81:

Kytke juotoskolvi liitäntäpistokkeella kytkentätelineen kosketti- meen. Yhdistä kytkentätelineen liitäntäjohto juotosasemaan. Jälkikäyntiohjauksen moitteettoman toiminnan takaamiseksi juo- toskolvin täytyy olla lämpötilan säätöalueella.

Juotossavun imuri WFE kytkeytyy pois päältä noin 20 sekunnin kuluttua. Kun juotoskolvi otetaan pois juotoskolvitelineestä, WFE käynnistyy uudelleen.

Standardi-setback (digitaalisissa juotosasemissa)

Juottokolvin lämpötila laskee automaattisesti valmiustila-arvoon (stand by) 150°C (300°F), jos kolvia ei käytetä 20 minu-uttiin. Jos setback-aika, jona kolvia ei käytetä, ylittää 60 min., asema kytkeytyy AUTO OFF-tilaan ja katkaisee virran kokonaan.

4. Huolto

Laitteen moitteettoman toiminnan takaamiseksi täytyy huolehtia siitä,

- että valojohtimen (1) yhteys telineen ja ohjainlaitteen välillä on kunnollinen. Jos valojohdin vaurioituu, se voidaan katkaista lyhyemmäksi.

Teineissä KHP telinesuppilon valotulo täytyy puhdistaa säännöllisesti alkoholilla (sprii). Jos valojohtimen (1) valotulo vaurioituu, sitä voidaan siirtää ja katkaista sitten lyhyemmäksi.

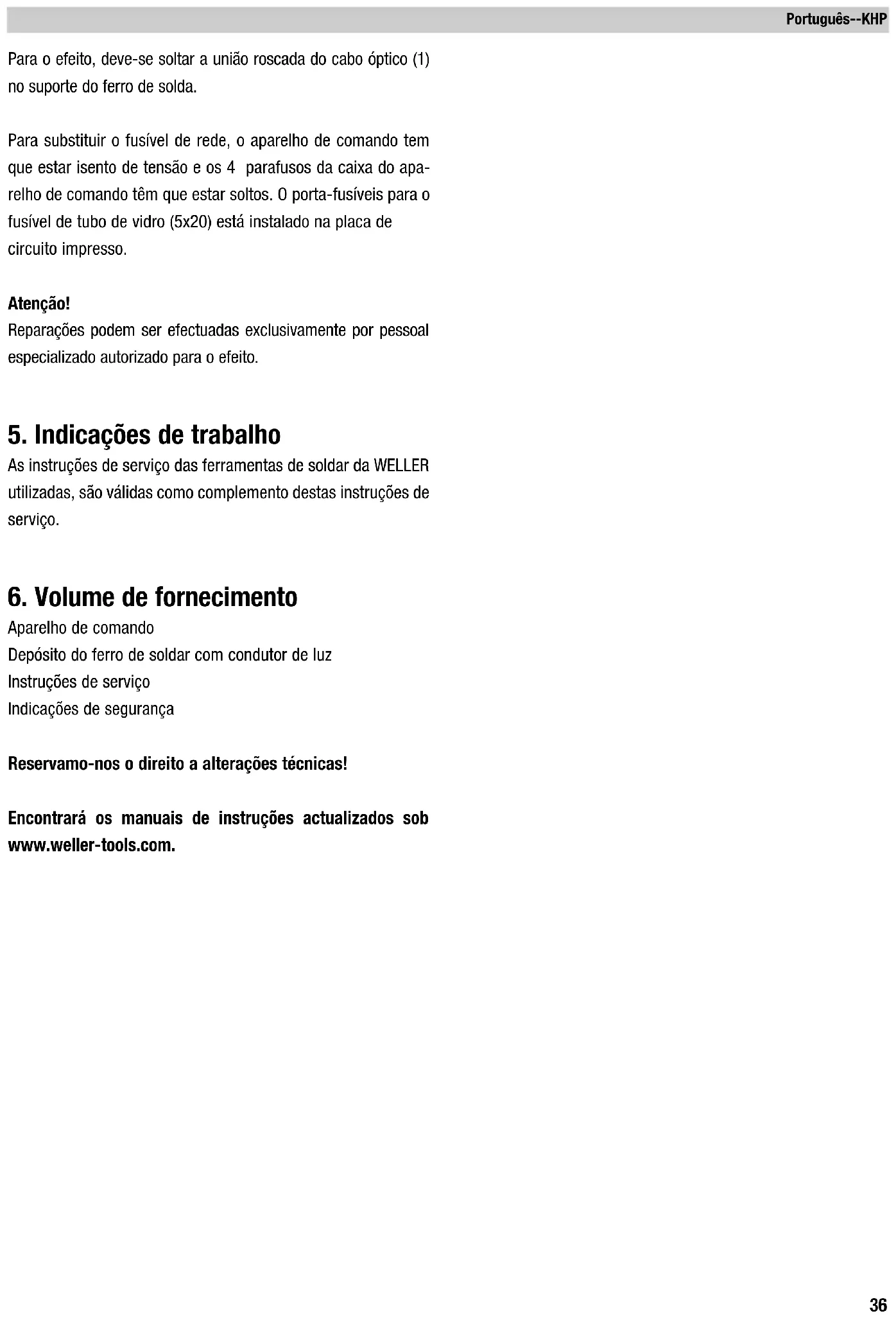

Sitä varten valojohtimen (1) ruuviliitos täytyy avata juotoskolvitelineestä.

Sulakkeen vaihto: Kytke virta pois ohjausyksiköstä ja avaa yksikön kuoren 4 kiinnitysruuvia. Lasiputkisulakkeen (5x20) pidin sijaitsee piirilevyllä.

Huomio!

Korjauksia saa suorittaa valtuutettu ammattihenkilökunta.

5. Työohjeet

Lue oheisen käyttöohjeen lisäksi myös muiden WELLER-juottotyökalujen käyttöohjeet.

6. Vakiovarusteet

Ohjausyksikkö

Juottokolviteline, valojohdin

Käyttöohje

Turvallisuusohjeet

Oikeudet teknisiin muutoksiin pidätetään!

Viimeisimmät käyttöohjeet saat osoitteesta www.weller-tools.com.
