GEBRUIKSAANWIJZING KHE 81 Weller

Inhoudsopgave Pagina Voor houder KHE Afbeelding Sop + Go houder KHE

5. Wenk bij het gebruik 10

6. Inhoud van de levering 10

Inhoudsopgave Pagina Voor houder KHP Afbeelding Sop + Go houder KHP

5. Wenk bij het gebruik 12

6. Inhoud van de levering 12

4. Persluchtuitgang (A) voor WFE

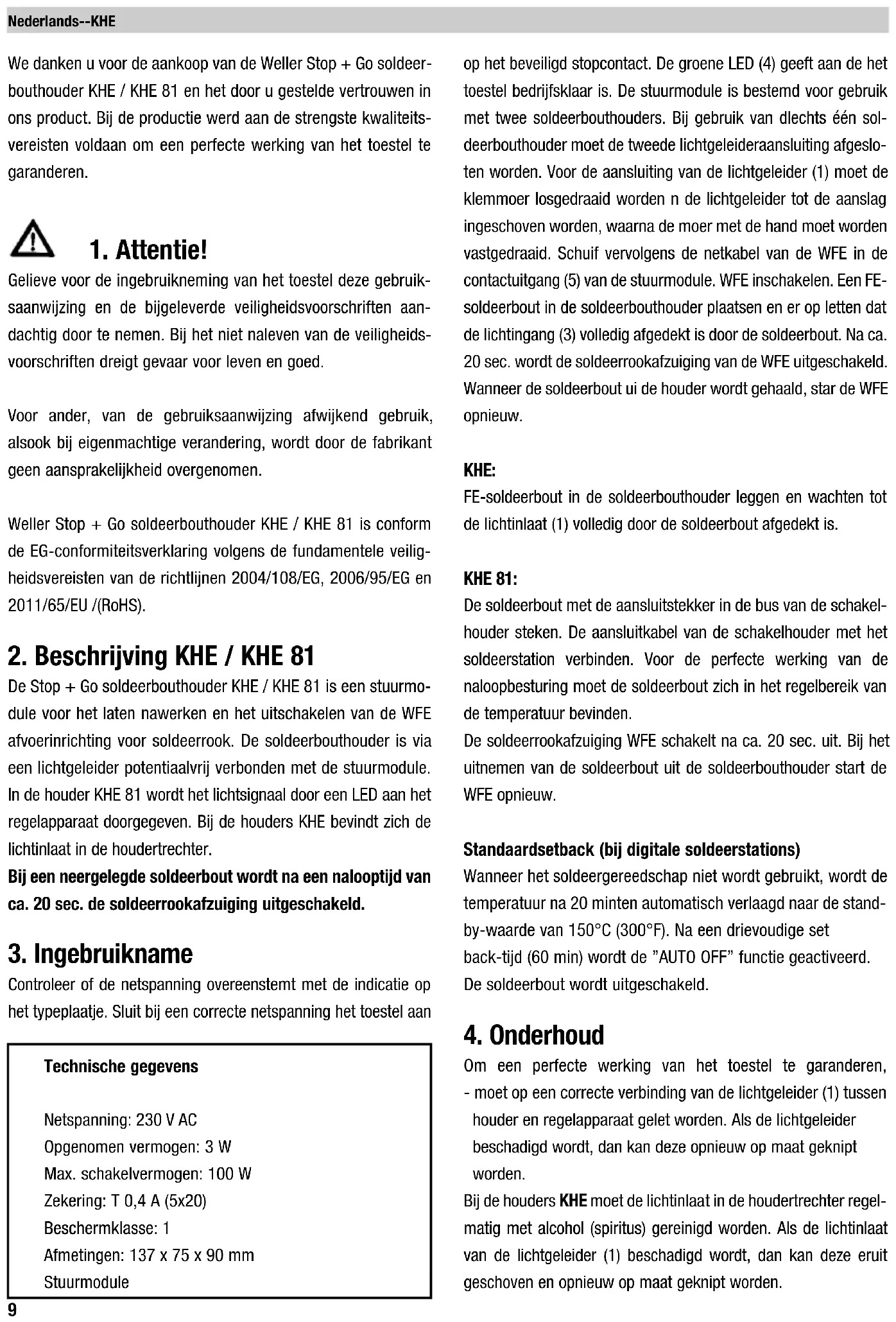

Appareil de commande Support de fer à souder avec fibre optique Mode d’emploi Consignes de sécurité Sous réserve de modifications techniques! Vous trouverez les manuels d'utilisation actualisés sur www.weller-tools.com.We danken u voor de aankoop van de Weller Stop + Go soldeer- bouthouder KHE / KHE 81 en het door u gestelde vertrouwen in ons product. Bij de productie werd aan de strengste kwaliteits- vereisten voldaan om een perfecte werking van het toestel te garanderen.

Gelieve voor de ingebruikneming van het toestel deze gebruik- saanwijzing en de bijgeleverde veiligheidsvoorschriften aan- dachtig door te nemen. Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor leven en goed. Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabrikant geen aansprakelijkheid overgenomen. Weller Stop + Go soldeerbouthouder KHE / KHE 81 is conform de EG-conformiteitsverklaring volgens de fundamentele veilig- heidsvereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU /(RoHS).

2. Beschrijving KHE / KHE 81

De Stop + Go soldeerbouthouder KHE / KHE 81 is een stuurmo- dule voor het laten nawerken en het uitschakelen van de WFE afvoerinrichting voor soldeerrook. De soldeerbouthouder is via een lichtgeleider potentiaalvrij verbonden met de stuurmodule. In de houder KHE 81 wordt het lichtsignaal door een LED aan het regelapparaat doorgegeven. Bij de houders KHE bevindt zich de lichtinlaat in de houdertrechter. Bij een neergelegde soldeerbout wordt na een nalooptijd van ca. 20 sec. de soldeerrookafzuiging uitgeschakeld.

Controleer of de netspanning overeenstemt met de indicatie op het typeplaatje. Sluit bij een correcte netspanning het toestel aan op het beveiligd stopcontact. De groene LED (4) geeft aan de het toestel bedrijfsklaar is. De stuurmodule is bestemd voor gebruik met twee soldeerbouthouders. Bij gebruik van dlechts één sol- deerbouthouder moet de tweede lichtgeleideraansluiting afgeslo- ten worden. Voor de aansluiting van de lichtgeleider (1) moet de klemmoer losgedraaid worden n de lichtgeleider tot de aanslag ingeschoven worden, waarna de moer met de hand moet worden vastgedraaid. Schuif vervolgens de netkabel van de WFE in de contactuitgang (5) van de stuurmodule. WFE inschakelen. Een FE- soldeerbout in de soldeerbouthouder plaatsen en er op letten dat de lichtingang (3) volledig afgedekt is door de soldeerbout. Na ca. 20 sec. wordt de soldeerrookafzuiging van de WFE uitgeschakeld. Wanneer de soldeerbout ui de houder wordt gehaald, star de WFE opnieuw. KHE: FE-soldeerbout in de soldeerbouthouder leggen en wachten tot de lichtinlaat (1) volledig door de soldeerbout afgedekt is. KHE 81: De soldeerbout met de aansluitstekker in de bus van de schakel- houder steken. De aansluitkabel van de schakelhouder met het soldeerstation verbinden. Voor de perfecte werking van de naloopbesturing moet de soldeerbout zich in het regelbereik van de temperatuur bevinden. De soldeerrookafzuiging WFE schakelt na ca. 20 sec. uit. Bij het uitnemen van de soldeerbout uit de soldeerbouthouder start de WFE opnieuw. Standaardsetback (bij digitale soldeerstations) Wanneer het soldeergereedschap niet wordt gebruikt, wordt de temperatuur na 20 minten automatisch verlaagd naar de stand- by-waarde van 150°C (300°F). Na een drievoudige set back-tijd (60 min) wordt de ”AUTO OFF” functie geactiveerd. De soldeerbout wordt uitgeschakeld.

Om een perfecte werking van het toestel te garanderen, - moet op een correcte verbinding van de lichtgeleider (1) tussen houder en regelapparaat gelet worden. Als de lichtgeleider beschadigd wordt, dan kan deze opnieuw op maat geknipt worden. Bij de houders KHE moet de lichtinlaat in de houdertrechter regel- matig met alcohol (spiritus) gereinigd worden. Als de lichtinlaat van de lichtgeleider (1) beschadigd wordt, dan kan deze eruit geschoven en opnieuw op maat geknipt worden. Nederlands--KHE Technische gegevens Netspanning: 230 V AC Opgenomen vermogen: 3 W Max. schakelvermogen: 100 W Zekering: T 0,4 A (5x20) Beschermklasse: 1 Afmetingen: 137 x 75 x 90 mm Stuurmodule 9Nederlands--KHE Hiervoor moet de schroefverbinding van de lichtgeleider (1) aan de soldeerbouthouder gelost worden. Voor het vervangen van de netzekering moet de stuurmodule spanningsvrij zijn en moeten de 4 bevestigingsschroeven van de stuurmodule losgedraaid worden. De zekeringhouder voor de glasbuiszekering (5x20) bevindt zich op de printplaat. Attentie! Reparaties mogen alleen door geautoriseerd vakpersoneel uitgevoerd worden.

5. Wenk bij het gebruik

De gebruiksaanwijzingen van het gebruikte WELLER- soldeer- gereedschap gelden als aanvulling op deze handleiding.

6. Inhoud van de levering

Stuurmodule Soldeerbouthouder met lichtgeleider Gebruikshandleiding Veiligheidsinstructies Technische wijzigingen voorbehouden! De geactualiseerde gebruiksaanwijzingen vindt u bij www.weller-tools.com 10Nederlands--KHP We danken u voor de aankoop van de Weller Stop + Go soldeer- bouthouder KHP / KHP 81 en het door u gestelde vertrouwen in ons product. Bij de productie werd aan de strengste kwaliteits- vereisten voldaan om een perfecte werking van het toestel te garanderen.

Gelieve voor de ingebruikneming van het toestel deze gebruik- saanwijzing en de bijgeleverde veiligheidsvoorschriften aan- dachtig door te nemen. Bij het niet naleven van de veiligheids- voorschriften dreigt gevaar voor leven en goed. Voor ander, van de gebruiksaanwijzing afwijkend gebruik, alsook bij eigenmachtige verandering, wordt door de fabrikant geen aansprakelijkheid overgenomen. Weller Stop + Go soldeerbouthouder KHP / KHP 81 is conform de EG-conformiteitsverklaring volgens de fundamentele veilig- heidsvereisten van de richtlijnen 2004/108/EG, 2006/95/EG en 2011/65/EU /(RoHS).

2. Beschrijving KHP / KHP 81

De Stop + Go soldeerbouthouder KHP / KHE 81 is een stuurmo- dule voor het laten nawerken en het uitschakelen van de WFE afvoerinrichting voor soldeerrook. De soldeerbouthouder is via een lichtgeleider potentiaalvrij verbonden met de stuurmodule. In de houder KHP 81 wordt het lichtsignaal door een LED aan het regelapparaat doorgegeven. Bij de houder KHP bevindt zich de lichtinlaat in de houdertrechter. Bij een neergelegde soldeerbout wordt na een nalooptijd van ca. 20 sec. de soldeerrookafzuiging uitgeschakeld.

Controleer of de netspanning overeenstemt met de indicatie op het typeplaatje. Sluit bij een correcte netspanning het toestel aan op het beveiligd stopcontact. De groene LED (4) geeft aan de het toestel bedrijfsklaar is. De stuurmodule is bestemd voor gebruik met twee soldeerbouthouders. Bij gebruik van dlechts één sol- deerbouthouder moet de tweede lichtgeleideraansluiting afgeslo- ten worden. Voor de aansluiting van de lichtgeleider (1) moet de klemmoer losgedraaid worden n de lichtgeleider tot de aanslag ingeschoven worden, waarna de moer met de hand moet worden vastgedraaid. Schuif vervolgens de netkabel van de WFE in de contactuitgang (5) van de stuurmodule. WFE inschakelen. Een FE-soldeerbout in de soldeerbouthouder plaatsen en er op letten dat de lichtingang (3) volledig afgedekt is door de soldeerbout. Daarna de persluchtvoorziening (3) en de WFE P aan de persluch- tuitgang (4) aansluiten en inschakelen. KHP: FE-soldeerbout in de soldeerbouthouder leggen en wachten tot de lichtinlaat (1) volledig door de soldeerbout afgedekt is. KHP 81: De soldeerbout met de aansluitstekker in de bus van de schakel- houder steken. De aansluitkabel van de schakelhouder met het soldeerstation verbinden. Voor de perfecte werking van de naloopbesturing moet de soldeerbout zich in het regelbereik van de temperatuur bevinden. De soldeerrookafzuiging WFE schakelt na ca. 20 sec. uit. Bij het uitnemen van de soldeerbout uit de soldeerbouthouder start de WFE opnieuw. Standaardsetback (bij digitale soldeerstations) Wanneer het soldeergereedschap niet wordt gebruikt, wordt de temperatuur na 20 minten automatisch verlaagd naar de stand- by-waarde van 150°C (300°F). Na een drievoudige set back-tijd (60 min) wordt de ”AUTO OFF” functie geactiveerd. De soldeerbout wordt uitgeschakeld.

Om een perfecte werking van het toestel te garanderen, moet op een correcte verbinding van de lichtgeleider (1) tussen houder en regelapparaat gelet worden. Als de lichtgeleider beschadigd wordt, dan kan deze opnieuw op maat geknipt worden. Bij de houders KHP moet de lichtinlaat in de houdertrechter regelmatig met alcohol (spiritus) gereinigd worden. Als de lichtinlaat van de lichtgeleider (1) beschadigd wordt, dan kan deze eruit geschoven en opnieuw op maat geknipt worden. Hiervoor moet de schroefverbinding van de lichtgeleider (1) aan de soldeerbouthouder gelost worden. Technische gegevens Netspanning: 230 V AC Opgenomen vermogen: 6 W Schakeldruk: 3,5-7 bar Zekering: T 0,4 A (5x20) Beschermklasse: 2 Afmetingen: 137 x 75 x 90 mm Stuurmodule 11Nederlands--KHP Voor het vervangen van de netzekering moet de stuurmodule spanningsvrij zijn en moeten de 4 bevestigingsschroeven van de stuurmodule losgedraaid worden. De zekeringhouder voor de glasbuiszekering (5x20) bevindt zich op de printplaat. Attentie! Reparaties mogen alleen door geautoriseerd vakpersoneel uitge- voerd worden.

5. Wenk bij het gebruik

De gebruiksaanwijzingen van het gebruikte WELLER- soldeer- gereedschap gelden als aanvulling op deze handleiding.

6. Inhoud van de levering
