BEDIENUNGSANLEITUNG KHE 81 Weller
Bild Stop + Go Ablage KHE
-
Achtung! 1
-
Beschreibung 1
Technische Daten 1
-
Inberiebnahme 1
-
Wartungshinweise 1
-
Arbeitshinweise 2
-
Lieferumfang 2
Sommaire
Support KHE
Technische gegevens 9

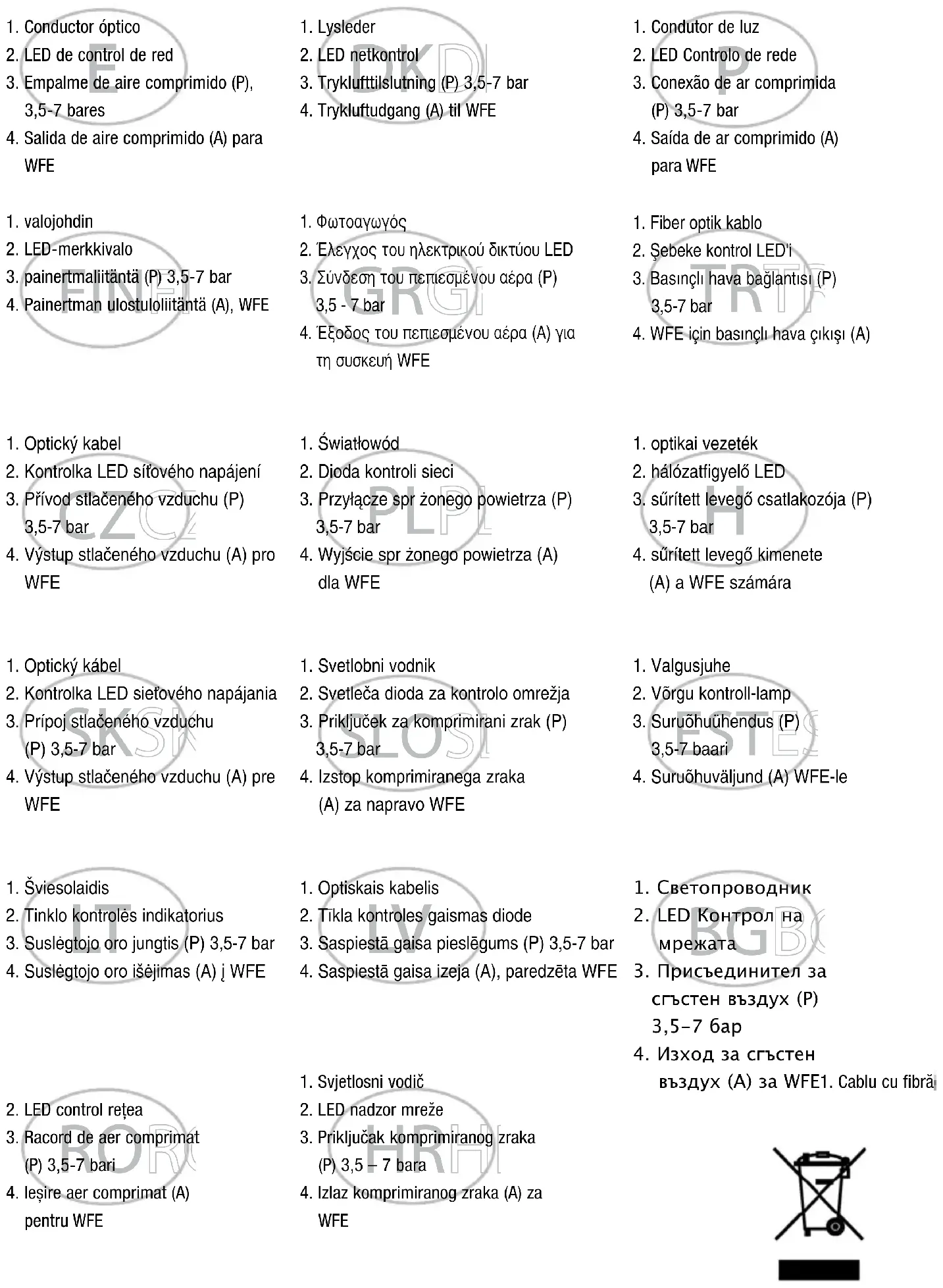

Bild Stop + Go Ablage KHP
-
Achtung! 3
-
Beschreibung 3
Technische Daten 3
-
Inberiebnahme 3
-
Wartungshinweise 3
-
Arbeitshinweise 4
-
Lieferumfang 4
Sommaire
Support KHP
Technische gegevens 11
Déklas „Stop + Go“ KHE
Wir danken Ihnen für das mit dem Kauf der Weller Stop + Go Ablagen KHE / KHE 81 erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitäts-Anforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen.

1. Achtung!
Vor Inbetriebnahme des Gerätes lesen Sie bitte diese Betriebsanleitung und die beiliegenden Sicherheitshinweise aufmerksam durch. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben.
Für andere, von der Betriebsanleitung abweichende Verwendung, sowie bei eigenmächtiger Veränderung, wird von Seiten des Herstellers keine Haftung übernommen.
Die Weller Stop + Go Ablagen KHE / KHE 81 entspricht der EG Konformitätserklärung gemäß den grundlegenden Sicherheitsanforderungen der Richtlinien 2004/108/EG, 2006/95/EG und 2011/65/EU /(RoHS)
2. Beschreibung KHE / KHE 81
Die Stop + Go Ablagen KHE / KHE 81 ist eine Abschalt- und Nachlaufsteuerung für die Lötrauchabsaugung WFE.
Die Lötkolbenablagen KHE / KHE 81 ist durch einen Lichtleiter potentialfrei mit dem Steuergerät verbunden.
In der Ablage KHE 81 wird das Lichtsignal durch eine LED an das Steuergerät weitergeleitet.
Bei der Ablage KHE befindet sich der Lichteintritt im Ablagetrichter.
Bei abgelegtem Lötkolben wird nach einer Nachlaufzeit von ca. 20 sek. die Lötrauchabsaugung abgeschalten.
Technische Daten:
Netzspannung: 230 V AC
Leistungsaufnahme: 3 W
Max. Schaltleistung: 100 W
Netzsicherung: T 0,4 A (5x20)
Schutzklasse: 1
Abmessungen Steuergerät: 137 x 75 x 90
3. Inbetriebnahme
Überprüfen Sie, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt. Bei korrekter Netzspannung das Steuergerät mit dem Netz verbinden. Grüne LED (2) zeigt die Betriebsbereitschaft an. Das Steuergerät ist für den Betrieb von 2 Lötkolbenablagen ausgerüstet. Beim Betrieb mit nur einer Lötkolbenablage, muß der zweite Lichtleitereingang verschlossen bleiben. Zum Anschluß des Lichtleiters (1) die Klemmutter lösen und den Lichtleiter bis zum Anschlag einführen, danach die Mutter handfest anziehen. Anschließend das Netzkabel des WFE in den Steckdosenausgang (4) des Steuergerätes einstecken und einschalten.
KHE:
FE-Lötkolben in der Lötkolbenablage ablegen und darauf achten, daß der Lichteintritt (1) vollständig durch den Lötkolben abgedeckt ist.
KHE 81:
Den Lötkolben mit dem Anschlußstecker in die Buchse der Schaltablage einstecken. Das Anschlußkabel der Schaltablage mit der Lötstation verbinden. Zur einwandfreien Funktion der Nachlaufsteuerung muss sich der Lötkolben im Regelbereich der Temperatur befinden.
Die Lötrauchabsaugung WFE schaltet nach ca. 20 sec. ab. Beim Herausnehmen des Lötkolbens aus der Lötkolbenablage startet der WFE wieder.
Standardsetback (bei digitalen Lötstationen)
Bei Nichtgebrauch des Lötwerkzeuges wird die Temperatur nach 20 min. automatisch auf den Standby Wert von 150°C (300°F) abgesenkt. Nach dreifacher Setbackzeit (60 min.) wird die „AUTO OFF“ Funktion aktiviert. Der Lötkolben wird abgeschalten.
4. Wartung
Um eine einwandfreie Funktion des Gerätes zu gewährleisten, - muss auf eine korrekte Verbindung des Lichtleiters (1) zwischen Ablage und Steuergerät geachtet werden. Sollte der Lichtleiter beschädigt werden, kann dieser neu abgelängt werden.
Bei der Ablage KHE muss der Lichteintritt im Ablagetrichter regelmäßig mit Alkohol (Spiritus) gereinigt werden. Sollte der Lichteintritt des Lichtleiters (1) beschädigt werden, kann dieser nachgeschoben und neu abgelängt werden.
Dazu muß die Verschraubung des Lichtleiters (1) an der Lötkolbenablage gelöst werden.
Austausch der Netzsicherung
Zum Austausch der Netzsicherung muß das Steuergerät spannungsfrei geschalten sein und die 4 Gehäuseschrauben des Steuergerätes gelöst werden. Der Sicherungshalter für die Glasrohrsicherung (5 x 20) befindet sich auf der Leiterplatte.
Achtung!
Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
5. Arbeitshinweis
Die Betriebsanleitungen der verwendeten WELLER-Lötwerkzeuge sind zu dieser Betriebsanleitung ergänzend gültig.
6. Lieferumfang
Steuergerät
Lötkolbenablage mit Lichtleiter
Betriebsanleitung
Sicherheitshinweise
Technische Änderungen vorbehalten!
Die aktualisierten Betriebsanleitungen finden Sie unter www.weller-tools.com.
