KASUTUSJUHEND KHE 81 Weller

3. Kasutuselevõtmine 71

3. Kasutuselevõtmine 69

3. Pistikupesa väljund

4. Suruõhuväljund (A) WFE-le

Palun lugege enne seadme kasutuselevõttu tähelepanelikult läbi käesolev kasutusjuhend ja lisatud ohutuseeskirjad. Ohutuseeskirjade eiramine on ohtlik tervisele ja elule. Valmistajatehas ei võta endale vastutust seadme teistsugu- se, sellest kasutusjuhendist erineva kasutamise, samuti juhendi omavoliliste muutmiste korral. Weller Stop + Go hoidik KHE / KHE 81 vastab EL-i vastavus- märgile, lähtudes selle aluseks olevatest direktiivide 2004/108/EL, 2006/95/EL ja 2011/65/EU ohutusnõuetest.

2. KHE / KHE 81 kirjeldus

Stop + Go hoidik KHE / KHE 81 on süsteem väljalülitamise ja viivitusaja juhtimiseks suitsugaasi äratõmbeseadmele WFE. Jootekolvihoidik on ühendatud juhtplokiga potentsiaalivabalt valgusjuhtme abil. Hoidikul KHE 81 suunatakse valgussignaal LEDi abil edasi juhtseadmesse. Hoidikutel KHE asub valguse sissepääsu- koht aluse lehtris. Kui jootekolb on asetatud hoidikusse, siis lülitatakse jootesuitsu äratõmbeseade pärast ca 20 sekundi pikkuse viivitusaja möödumist välja.

Kontrollige, kas võrgupinge vastab tüübisildi andmetele. Kui pinge on korrektne, siis ühendage juhtplokk vooluvõrku. Roheline valgusdiood (2) näitab valmisolekut tööks. Juhtplokk on ette nähtud töötamiseks 2 jootekolvihoidikuga. Töötamisel ainult ühe jootekolvihoidikuga peab teine valgusjuhtme sisend jääma suletuks. Valgusjuhtme (1) kül- geühendamiseks vabastage kinnitusmutter ja lükake valgus- juhe sisse kuni takistuseni, seejärel keerake mutter käsitsi kinni. Seejärel ühendage WFE võrgukaabel juhtploki pistiku väljundiga ja lülitage seade sisse. Asetage FE-jootekolb joo- tekolvihoidikusse ja jälgige, et valguse sissepääsukoht (4) oleks jootekolviga täielikult kaetud. KHE / KHE 80: Asetage FE-jootekolb jootekolvihoidikusse ja jälgige, et val- guse sissepääsukoht (1) oleks jootekolviga täielikult kaetud. KHE 81: Asetage jootekolbi ühenduspistik lülitushoidiku pessa.Ühen- dage lülitushoidik ja jootejaam ühenduskaabliga.Järeltöö tõr- geteta tööks peab jootekolvi temperatuur olema reguleerimis- vahemikus. Jootesuitsu äratõmbeseade WFE lülitub pärast ca 20 sekundi möödumist välja. Jootekolvi väljavõtmisel joo- tekolvikoidikust lülitub WFE uuesti sisse. Standard-setback (digitaalsete jootejaamade puhul) Kui jooteinstrumenti ei kasutata, siis langetatakse temperatu- ur pärast 20 min möödumist automaatselt Stand by väärtuse- ni 150°C (300°F). Pärast kolmekordse Setback-aja (60 min) möödumist lülitatakse sisse "AUTO-OFF" funktsioon. Jootekolb lülitatakse välja.

Et tagada seadme tõrgeteta töö, peab - jälgima, et hoidiku ja juhtseadme vaheline valgusjuhtmega ühendus oleks korrektne.Kui valgusjuhe peaks vigastada saama, siis võib selle uuesti õige pikkusega mõõtu lõigata. Hoidikutel KHE tuleb valguse sissepääsukohta regulaarselt alkoholiga (piiritusega) puhastada.Kui valgus- juhtme (1) valguse sissepääsukohal peaks tekkima vigastus, siis võib seda edasi nihutada ja lõigata uuesti õige pikkusega mõõtu. Selleks tuleb jootekolvihoidikul asuv valgusjuhtme (1) kinnituskruvi lahti keerata. Võrgukaitsme vahetamiseks tuleb juhtplokilt pinge välja lülita- da ja juhtploki korpuse 4 kinnituskruvi lahti keerata. Klaastorukaitsme (5x20) kinnitusklamber asub trükiplaadil. Saksa keel--KHE

Tehnilised andmed: Võrgupinge: 230V AC Võimsustarve: 3W Max ühendatav võimsus: 100 W Võrgukaitse: T 0,4 A (5x20) Kaitseklass: 1 Juhtploki mõõdud: 137 x 75 x 90 Lülitusrõhk: 3,5 - 7 baariSaksa keel--KH E

Tähelepanu! Parandada tohib seadet ainult heakskiidetud spetsialist.

Lisaks sellele kasutusjuhendile tuleb täita ka kasutatavate WELLERi jooteinstrumentide kasutusjuhendite nõudeid.

Juhtplokk Jootekolvihoidik koos valgusjuhtmega Võrgukaabel Ohutuseeskirjad Tehnilised muudatused võimalikud! Posodobljena navodila za uporabo boste na‰li na spletnem naslovu www.weller-tools.com.Täname teid meile Weller Stop + Go hoidik KHP / KHP 81 ostuga osutatud usalduse eest. Seadme valmistamisel on järgitud kõige rangemaid kvaliteedinõudeid, mis kindlustavad selle laitmatu töö.

Palun lugege enne seadme kasutuselevõttu tähelepanelikult läbi käesolev kasutusjuhend ja lisatud ohutuseeskirjad. Ohutuseeskirjade eiramine on ohtlik tervisele ja elule. Valmistajatehas ei võta endale vastutust seadme teistsugu- se, sellest kasutusjuhendist erineva kasutamise, samuti juhendi omavoliliste muutmiste korral. Weller Stop + Go hoidik KHP / KHP 81 vastab EL-i vastavus- märgile, lähtudes selle aluseks olevatest direktiivide 2004/108/EL, 2006/95/EL ja 2011/65/EU ohutusnõuetest.

2. KHP / KHP 81 kirjeldus

Stop + Go hoidik KHP / KHP 81 on süsteem väljalülitamise ja viivitusaja juhtimiseks suitsugaasi äratõmbeseadmele WFE. Jootekolvihoidik on ühendatud juhtplokiga potentsiaalivabalt valgusjuhtme abil. Hoidikul KHP 81 suunatakse valgussignaal LEDi abil edasi juhtseadmesse. Hoidikutel KHP asub valguse sissepääsu- koht aluse lehtris. Kui jootekolb on asetatud hoidikusse, siis lülitatakse jootesuitsu äratõmbeseade pärast ca 20 sekundi pikkuse viivitusaja möödumist välja.

Kontrollige, kas võrgupinge vastab tüübisildi andmetele. Kui pinge on korrektne, siis ühendage juhtplokk vooluvõrku. Roheline valgusdiood (2) näitab valmisolekut tööks. Juhtplokk on ette nähtud töötamiseks 2 jootekolvihoidikuga. Töötamisel ainult ühe jootekolvihoidikuga peab teine valgusjuhtme sisend jääma suletuks. Valgusjuhtme (1) kül- geühendamiseks vabastage kinnitusmutter ja lükake valgus- juhe sisse kuni takistuseni, seejärel keerake mutter käsitsi kinni. Seejärel ühendage WFE võrgukaabel juhtploki pistiku väljundiga ja lülitage seade sisse. Lõpuks paigaldage suruõ- huvarustus (3) ja WFE P suruõhuväljalaskele (4) ja lülitage see sisse. KHP: Asetage FE-jootekolb jootekolvihoidikusse ja jälgige, et valguse sissepääsukoht (1) oleks jootekolviga täielikult kaetud. KHP 81: Asetage jootekolbi ühenduspistik lülitushoidiku pessa.Ühen- dage lülitushoidik ja jootejaam ühenduskaabliga.Järeltöö tõr- geteta tööks peab jootekolvi temperatuur olema reguleerimis- vahemikus. Jootesuitsu äratõmbeseade WFE lülitub pärast ca 20 sekundi möödumist välja. Jootekolvi väljavõtmisel joo- tekolvikoidikust lülitub WFE uuesti sisse. Standard-setback (digitaalsete jootejaamade puhul) Kui jooteinstrumenti ei kasutata, siis langetatakse temperatu- ur pärast 20 min möödumist automaatselt Stand by väärtuse- ni 150°C (300°F). Pärast kolmekordse Setback-aja (60 min) möödumist lülitatakse sisse "AUTO-OFF" funktsioon. Jootekolb lülitatakse välja.

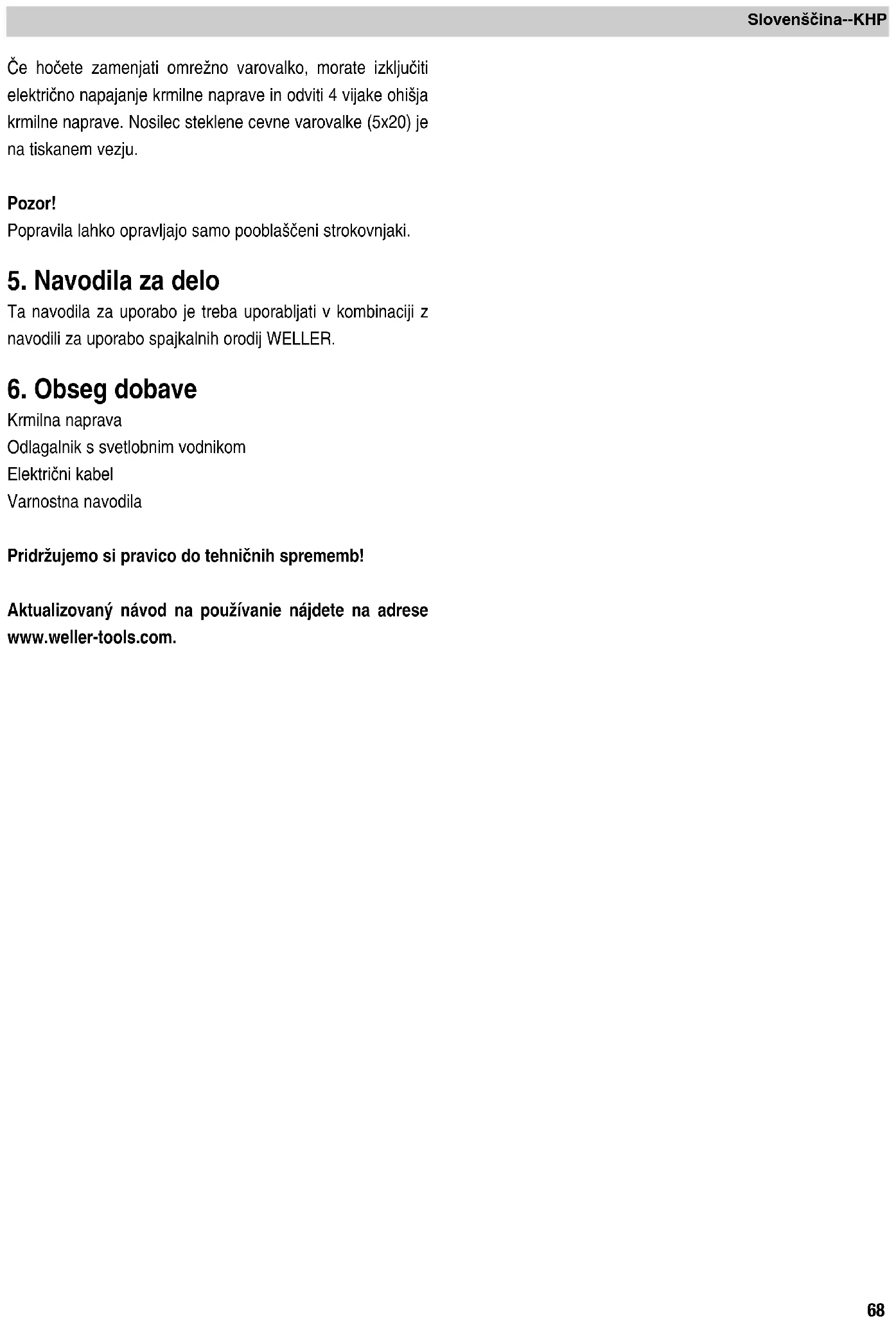

Et tagada seadme tõrgeteta töö, peab - jälgima, et hoidiku ja juhtseadme vaheline valgusjuhtmega ühendus oleks korrektne.Kui valgusjuhe peaks vigastada saama, siis võib selle uuesti õige pikkusega mõõtu lõigata. Hoidikutel KHP tuleb valguse sissepääsukohta regulaarselt alkoholiga (piiritusega) puhastada.Kui valgus- juhtme (1) valguse sissepääsukohal peaks tekkima vigastus, siis võib seda edasi nihutada ja lõigata uuesti õige pikkusega mõõtu. Selleks tuleb jootekolvihoidikul asuv valgusjuhtme (1) kinnituskruvi lahti keerata. Võrgukaitsme vahetamiseks tuleb juhtplokilt pinge välja lülita- da ja juhtploki korpuse 4 kinnituskruvi lahti keerata. Klaastorukaitsme (5x20) kinnitusklamber asub trükiplaadil. Saksa keel--KHP

Tehnilised andmed: Võrgupinge: 230V AC Võimsustarve: 6W Lülitusrõhk: 3,5 - 7 baari Võrgukaitse: T 0,4 A (5x20) Kaitseklass: 2 Juhtploki mõõdud: 137 x 75 x 90 Lülitusrõhk: 3,5 - 7 baariSaksa keel--KHP

Tähelepanu! Parandada tohib seadet ainult heakskiidetud spetsialist.

Lisaks sellele kasutusjuhendile tuleb täita ka kasutatavate WELLERi jooteinstrumentide kasutusjuhendite nõudeid.
