KHE 81 - Hegesztőgép Weller - Ingyenes használati útmutató

Termék típusa	Stop + Go vezérlésű forrasztópáka állvány
Márka	Weller
Modell	KHE 81
Kategória	Forrasztógép (tartozék)
Hálózati feszültség	230 V AC
Felvett teljesítmény	3 W
Hálózati biztosíték	T 0,4 A (5x20 mm)
Védelmi osztály	1
Méretek (vezérlőegység)	137 x 75 x 90 mm
Becsült súly	Körülbelül 0,5 kg
Vezérlés típusa	Optikai szál (potenciálmentes)
KHE 81 vezérlőjel	LED fényátvitelhez
Támogatott állványok száma	2 (ha csak egyet használ, az egyik bemenetet zárva kell hagyni)
Stop + Go funkció	Aktiválja a füstelszívást a páka kivételekor, 20 másodperc után kikapcsol
Hőmérséklet-csökkentés	150°C 20 perc inaktivitás után (digitális állomások)
Auto Off funkció	Kikapcsolás 60 perc inaktivitás után (digitális állomások)
Fényvezető karbantartása	Tisztítás denaturált szesszel (KHE); sérülés esetén lerövidíthető
Biztosítékcsere	Csavarja le a vezérlőegység házát, a biztosítéktartó a nyomtatott áramkörön található
Javítások	Csak szakember által végezhető
A csomagolás tartalma	Vezérlőegység, forrasztópáka állvány optikai szállal, használati utasítás, biztonsági előírások
Megfelelőségi szabványok	2004/108/EK, 2006/95/EK, 2011/65/EU (RoHS)

Gyakran ismételt kérdések - KHE 81 Weller

Hogyan működik a KHE 81 Stop + Go rendszere?

Az állvány optikai szál segítségével érzékeli a forrasztópáka jelenlétét. Amikor kiveszi a pákát, egy fényjel (LED a KHE 81-hez) aktiválja a füstelszívást (WFE). 20 másodperc használat nélkül az elszívás automatikusan leáll.

Hogyan csatlakoztassa az optikai szálat a vezérlőegységhez?

Csavarja le a szorítóanyát a bemeneten (1), dugja be az optikai szálat ütközésig, majd szorítsa meg az anyát. Ha csak egy állványt használ, a második bemenetet zárva kell hagyni.

Hogyan cserélje ki a hálózati biztosítékot?

Kapcsolja ki a készüléket feszültségmentesítés céljából. Csavarja ki a vezérlőegység házának 4 csavarját. A biztosítéktartó (üvegcsöves biztosíték 5x20 mm, T0,4A) a nyomtatott áramkörön található.

Hogyan tisztítsa a fényvezetőt (optikai szál)?

A KHE állványoknál rendszeresen tisztítsa a fénybevezetőt denaturált szesszel. Ha a vezető sérült, a csavaros csatlakozó lecsavarása után lerövidíthető.

Mi a hőmérséklet-csökkentés és az Auto Off?

A digitális állomásokon 20 perc inaktivitás után a hőmérséklet automatikusan 150°C-ra csökken. 60 perc után az Auto Off funkció teljesen kikapcsolja a forrasztópákát.

Használhatok két forrasztópákát egyetlen vezérlőegységgel?

Igen, a vezérlőegység két állványhoz készült. Ha csak egyet használ, a másik optikai szál bemenetét zárva kell hagyni.

Mit jelent a zöld LED a készülékházon?

A zöld LED (2) azt jelzi, hogy a vezérlőegység be van kapcsolva és üzemkész.

A KHE 81 kompatibilis az összes Weller állomással?

Kompatibilis a Weller forrasztóállomásokkal, amelyek megfelelő csatlakozójú forrasztópákát használnak. Az optimális működés érdekében a páka hőmérsékletének a szabályozási tartományban kell lennie.

Milyen elemeket tartalmaz a KHE 81 szállítmánya?

A szállítmány tartalmazza: a vezérlőegységet, a forrasztópáka állványt optikai szállal, a használati utasítást és a biztonsági előírásokat.

Milyen biztonsági óvintézkedéseket kell betartanom?

Figyelmesen olvassa el a használati utasítást és a biztonsági előírásokat. Az utasítások be nem tartása súlyos vagy halálos sérülést okozhat. Javításokat csak szakember végezhet.

HASZNÁLATI ÚTMUTATÓ KHE 81 Weller

KHE Stop + Go tároló képe

1. Uwaga! 57

2. Leírás (H) 57 Műszaki adatok (H) 57

3. Üzembevétel 57

4. Karbantartás 57

5. Útmutató a munkához 58

6. Szállított tartozékok 58

Obsah

Pre odkladaciu opierku KHE

KHP Stop + Go tároló képe

1. Uwaga! 59

2. Leírás Műszaki adatok 59 59

3. Üzembevétel 59

4. Karbantartás 59

5. Útmutató a munkához 60

6. Szállított tartozékok 60

Obsah Strana

Pre odkladaciu opierku KHP

Köszönjük a Weller KHE / KHE 81 Stop + Go megvásárlásával irányunkban mutatott bizalmát. A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, ami biztosítja a készülék kifogástalan működését.

1. Vigyázat!

A készülék üzembevétele előtt kérjük, figyelmesen olvassa el az üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. A biztonsági előírások figyelmen kívül hagyása baleset- és életveszélyt jelent.

Más, az üzemeltetési utasítástól eltérő használatért, valamint önkényes változtatás esetén, a gyártó nem vállalja a felelősséget.

A Weller KHE / KHE 81 Stop + Go a 2004/108/EK 2006/95/EK és 2011/65/EK irányelvek alapvető biztonsági követelményei alapján megfelel az EK megfelelőségi nyilatkozatnak.

2. KHE / KHE 81 leírása

A KHE / KHE 81 Stop + Go tároló a WFE forrasztásifüst-elszívó lekapcsolás- és utánfutásvezérlője. A forrasztópáka-tartót az optikai vezeték potenciálmentesen kapcsolja össze a vezérlőkészülékkel. A KHE 81 pákatartóban egy LED továbbítja az optikai jelet a vezérlőkészülékhez.

A KHE pákatartó esetén az optikai bemenet a tárolótölcsérben található.

Lerakott forrasztópáka esetén kb. 20 másodperc utánfutási idő után lekapcsol a forrasztásifüst-elszívás.

3. Üzembevétel

Ellenőrizze, hogy megegyezik-e a hálózati feszültség a típustábla adataival. Ha megfelelő a hálózati feszültség, akkor csatlakoztassa a vezérlőkészüléket a hálózatra.

Műszaki adatok

Hálózati feszültség: 230 V AC

Teljesítményfelvétel: 3 W

Max. kapcsolási teljesítmény: 100 W

Hálózati biztosíték: T 0,4 A (5x20)

Érintésvédelmi osztály: 1

Vezérlőkészülék méretei: 137 x 75 x 90

A zöld LED (2) jelzi az üzemkész állapotot.

A vezérlőkészülék 2 forrasztópáka-tartó üzemeltetésére van felszerelve. Ha csak egy forrasztópáka-tartóval üzemeltetik, akkor a második optikai bemenetnek lezárva kell maradnia. Az optikai vezeték (1) csatlakoztatásához lazítsa meg a szorítóanyát, és az optikai vezetéket ütközésig dugja be, majd szorosan húzza meg az anyát. Ezt követően dugja be a WFE készülék elektromos csatlakozókábelét a vezérlőkészülék dugaszolóaljzat-kimenetébe és kapcsolja be. Rakja le az FE forrasztópákát a forrasztópáka-tartóba és ügyeljen rá, hogy a forrasztópáka teljesen lefedje az optikai bemenetet (4).

KHE:

Rakja le az FE forrasztópákát a forrasztópáka-tartóba és ügyeljen rá, hogy a forrasztópáka teljesen lefedje az optikai bemenetet (1).

KHE 81:

Dugja be a forrasztópáka csatlakozódugóját a kapcsolós pákatartó hüvelyébe. Csatlakoztassa a kapcsolós pákatartó csatlakozókábelét a forrasztóberendezéshez. Az utánfutásvezérlő kifogástalan működéséhez a forrasztópáka hőmérsékletének a szabályozható tartományban kell maradnia.

A WFE forrasztásifüst-elszívó kb. 20 másodperc után lekapcsol. Mikor kiveszi a forrasztópákát a forrasztópáka-tartóból, a WFE ismét beindul.

Standardsetback (digitális forrasztóberendezések esetén)

Amikor nem használják a forrasztószerszámot, a hőmérséklet 20 perc után automatikusan a 150°C-os (300°F) standby-értékre süllyed. A Setback-idő háromszorosának (60 perc) leteltével aktiválódik az AUTO OFF funkció.

A forrasztópáka lekapcsol.

4. Karbantartás

A készülék kifogástalan működéséhez

- ügyeljen arra, hogy az optikai vezeték (1) helyesen csatlakozzon a pákatartóhoz és a vezérlőkészülékhez. Ha az optikai vezeték megsérül, akkor újra le lehet vágni.

A KHE pákatartó esetén a tárolótölcsérben található optikai bemenetet rendszeresen tisztítsa meg alkohollal (spiritusz). Amennyiben az optikai vezeték (1) bemenete megsérül, akkor azt vissza lehet húzni, és újra le lehet vágni.

Ehhez meg kell lazítani az optikai vezetéknek (1) a forrasztópákatartónál található tömszelencéjét.

A hálózati biztosíték cseréjéhez a vezérlőkészüléket feszült-ségmentesíteni kell, és a vezérlőkészülék házának 4 csavar-ját meg kell lazítani. Az üvegcsöves biztosíték (5x20) tartója az áramköri lapon található.

Figyelem!

A javításokat csak felhatalmazott szakember végezheti.

5. Útmutató a munkához

Az alkalmazott WELLER forrasztószerszámok üzemeltetési útmutatója ezen üzemeltetési útmutató mellett kiegészítőleg érvényes.

6. Szállított tartozékok

Vezérlőkészülék

Optikai vezetékes forrasztópáka-tartó

Hálózati kábel

Biztonsági utasítások

A müszaki változtatások jogát fenntartjuk!

Köszönjük a Weller KHP / KHEP 81 Stop + Go megvásárlásával irányunkban mutatott bizalmát. A gyártás során a legszigorúbb minőségi követelményeket vettük alapul, ami biztosítja a készülék kifogástalan működését.

1. Vigyázat!

A készülék üzembevétele előtt kérjük, figyelmesen olvassa el az üzemeltetési útmutatót és a mellékelt biztonsági utasításokat. A biztonsági előírások figyelmen kívül hagyása baleset- és életveszélyt jelent.

Más, az üzemeltetési utasítástól eltérő használatért, valamint önkényes változtatás esetén, a gyártó nem vállalja a felelősséget.

A Weller KHP / KHP 81 Stop + Go a 2004/108/EK 2006/95/EK és 2011/65/EK irányelvek alapvető biztonsági követelményei alapján megfelel az EK megfelelőségi nyilatkozatnak.

2. KHP / KHP 81 leírása

A KHP / KHP 81 Stop + Go tároló a WFE forrasztásifüst-elszívó lekapcsolás- és utánfutásvezérlője. A forrasztópáka-tartót az optikai vezeték potenciálmentesen kapcsolja össze a vezérlőkészülékkel. A KHP 81 pákatartóban egy LED továbbítja az optikai jelet a vezérlőkészülékhez.

A KHP pákatartó esetén az optikai bemenet a tárolótölcsérben található.

Lerakott forrasztópáka esetén kb. 20 másodperc utánfutási idő után lekapcsol a forrasztásifüst-elszívás.

3. Üzembevétel

Ellenőrizze, hogy megegyezik-e a hálózati feszültség a típustábla adataival. Ha megfelelő a hálózati feszültség,

Műszaki adatok

Hálózati feszültség: 230 V AC

Teljesítményfelvétel: 6 W

Kapcsolási nyomás: 3,5 - 7 bar

Hálózati biztosíték: T 0,4 A (5x20)

Érintésvédelmi osztály: 2

Vezérlőkészülék méretei: 137 x 75 x 90

akkor csatlakoztassa a vezérlőkészüléket a hálózatra.

A zöld LED (2) jelzi az üzemkész állapotot.

A vezérlőkészülék 2 forrasztópáka-tartó üzemeltetésére van felszerelve. Ha csak egy forrasztópáka-tartóval üzemeltetik, akkor a második optikai bemenetnek lezárva kell maradnia. Az optikai vezeték (1) csatlakoztatásához lazítsa meg a szorítóanyát, és az optikai vezetéket ütközésig dugja be, majd szorosan húzza meg az anyát. Ezt követően dugja be a WFE készülék elektromos csatlakozókábelét a vezérlőkészülék dugaszolóaljzat-kimenetébe és kapcsolja be. Végül dugja be a sűrítettlevegő-ellátást (3) és a WFE P-t a sűrítettlevegő-kimenetbe (4) és kapcsolja be.

KHP:

Rakja le az FE forrasztópákát a forrasztópáka-tartóba és ügyeljen rá, hogy a forrasztópáka teljesen lefedje az optikai bemenetet (1).

KHP 81:

Dugja be a forrasztópáka csatlakozódugóját a kapcsolós pákatartó hüvelyébe. Csatlakoztassa a kapcsolós pákatartó csatlakozókábelét a forrasztóberendezéshez. Az utánfutásvezérlő kifogástalan működéséhez a forrasztópáka hőmérsékletének a szabályozható tartományban kell maradnia.

A WFE forrasztásifüst-elszívó kb. 20 másodperc után lekapcsol. Mikor kiveszi a forrasztópákát a forrasztópáka-tartóból, a WFE ismét beindul.

Standardsetback (digitális forrasztóberendezések esetén)

Amikor nem használják a forrasztószerszámot, a hőmérséklet 20 perc után automatikusan a 150°C-os (300°F) standby-értékre süllyed. A Setback-idő háromszorosának (60 perc) leteltével aktiválódik az AUTO OFF funkció.

A forrasztópáka lekapcsol.

4. Karbantartás

A készülék kifogástalan működéséhez

- ügyeljen arra, hogy az optikai vezeték (1) helyesen csatlakozzon a pákatartóhoz és a vezérlőkészülékhez. Ha az optikai vezeték megsérül, akkor újra le lehet vágni.

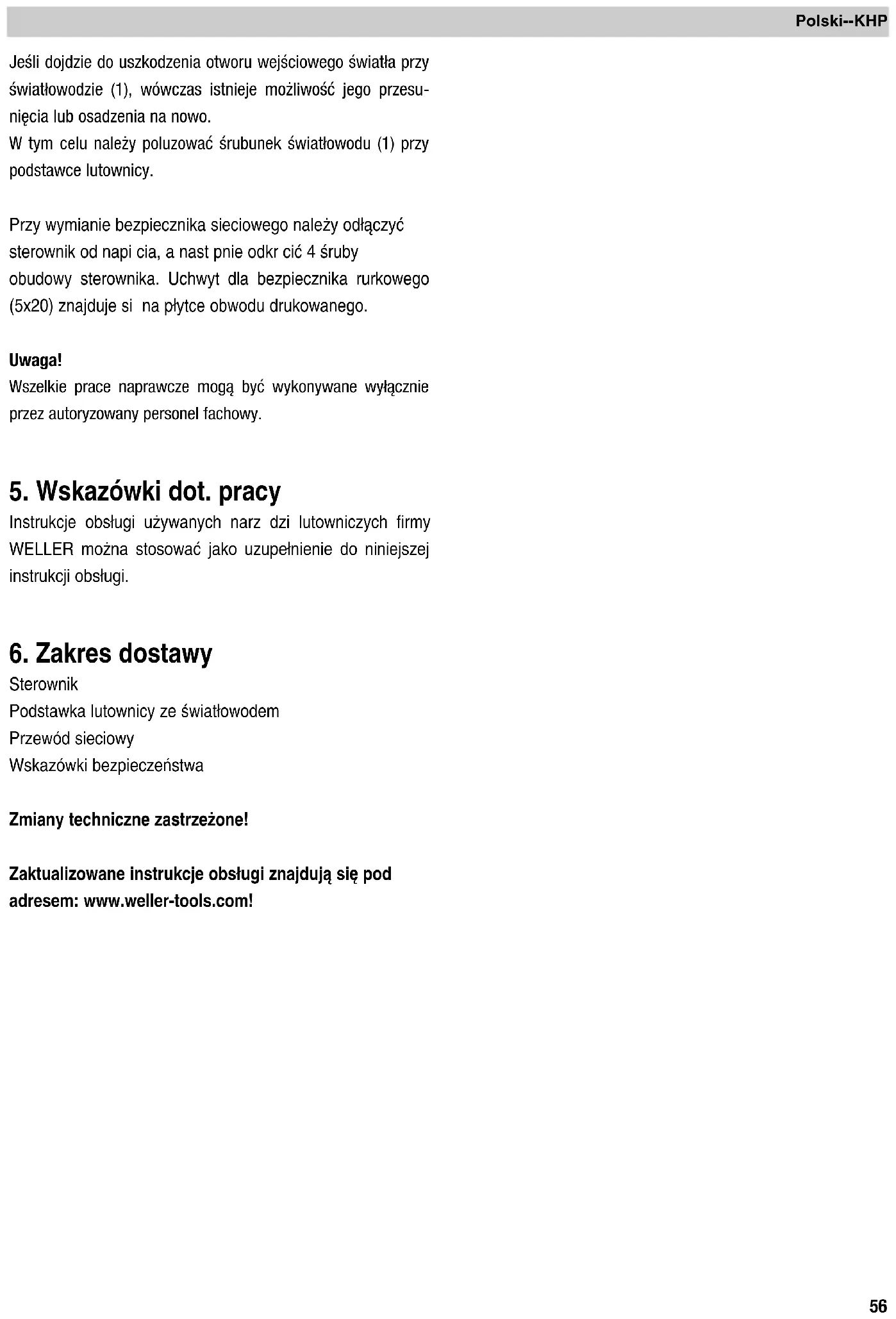

A KHP pákatartó esetén a tárolótölcsérben található optikai bemenetet rendszeresen tisztítsa meg alkohollal (spiritusz). Amennyiben az optikai vezeték (1) bemenete megsérül, akkor azt vissza lehet húzni, és újra le lehet vágni. Ehhez meg kell lazítani az optikai vezetéknek (1) a forrasztópáka-tartónál található tömszelencéjét.

A hálózati biztosíték cseréjéhez a vezérlőkészüléket feszült-ségmentesíteni kell, és a vezérlőkészülék házának 4 csavar-ját meg kell lazítani. Az üvegcsöves biztosíték (5x20) tartója az áramköri lapon található.

Figyelem!

A javításokat csak felhatalmazott szakember végezheti.

5. Útmutató a munkához

Az alkalmazott WELLER forrasztószerszámok üzemeltetési útmutatója ezen üzemeltetési útmutató mellett kiegészítőleg érvényes.

6. Szállított tartozékok

Vezérlőkészülék

Optikai vezetékes forrasztópáka-tartó

Hálózati kábel

Biztonsági utasítások

A müszaki változtatások jogát fenntartjuk!

A frissített üzemeltetési útmutatókat a www.weller-tools.com oldalon találja.
