| Tipo de producto | Soporte de soldador con control Stop + Go |
| Marca | Weller |
| Modelo | KHE 81 |
| Categoría | Máquina de soldadura (accesorio) |
| Tensión de red | 230 V AC |
| Potencia absorbida | 3 W |
| Fusible de red | T 0,4 A (5x20 mm) |
| Clase de protección | 1 |
| Dimensiones (unidad de control) | 137 x 75 x 90 mm |
| Peso estimado | Aproximadamente 0,5 kg |
| Tipo de control | Fibra óptica (libre de potencial) |
| Señal de control KHE 81 | LED para transferencia de luz |
| Número de soportes admitidos | 2 (una entrada debe permanecer cerrada si solo se usa una) |
| Función Stop + Go | Activa la aspiración de humos al retirar el soldador, se desactiva después de 20 segundos |
| Reducción de temperatura | 150°C después de 20 min de inactividad (estaciones digitales) |
| Función Auto Off | Apagado después de 60 minutos de inactividad (estaciones digitales) |
| Mantenimiento del conductor de luz | Limpieza con alcohol de quemar (KHE); posible acortamiento si está dañado |
| Reemplazo del fusible | Desatornillar la carcasa de control, portafusibles en la placa de circuito impreso |
| Reparaciones | Solo por personal autorizado |
| Contenido del suministro | Unidad de control, soporte de soldador con fibra óptica, manual de instrucciones, instrucciones de seguridad |
| Normas de conformidad | 2004/108/CEE, 2006/95/CEE, 2011/65/UE (RoHS) |
Preguntas frecuentes - KHE 81 Weller
Preguntas de los usuarios sobre KHE 81 Weller
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Máquina de soldar en formato PDF gratis! Encuentra tus instrucciones KHE 81 - Weller y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KHE 81 de la marca Weller.
MANUAL DE USUARIO KHE 81 Weller
- Attención! 25
-
Descripción (E) 25 Datos técnicos (2
-
Puesta en funcionamiento 25
-
Mantenimiento 25
-
Indicaciones para el trabajo 26
-
Volumen de suministro 26
Indholdsfortegnelse
Til holder KHE
Billede Stop + Go holder KHE
- Attención! 27
-
Descripción (E) 27 Datos técnicos (2)
-
Puesta en funcionamiento 27
-
Mantenimiento 27
-
Indicaciones para el trabajo 28
-
Volumen de suministro 28
Indholdsfortegnelse
Til holder KHP
Billede Stop + Go holder KHP
Muchas gracias por la confianza al comprar Weller bandeja KHE / KHE 81 Stop and Go. Para la fabricación de este aparato se han aplicado unas normas de calidad muy exigentes que garantizan un correcto funcionamiento del mismo.
1. Atención!
Lea detenidamente el manual de instrucciones y las normas de seguridad adjuntas antes de poner en funcionamiento el aparato. Si incumple las normas de seguridad corre el riesgo de sufrir importantes lesiones físicas o incluso mortales.
El fabricante no asume ninguna responsabilidad por una utilización diferente a la descrita en el manual de instrucciones, así como por modificaciones arbitrarias.
Weller bandeja KHE / KHE 81 Stop and Go cumple la declaración de conformidad de la CE de acuerdo con los requisitos de seguridad básicos de las Directivas comunitarias 2004/108/CEE, 2006/95/CEE y 2011/65/EU (RoHS).
2. Descripción KHE / KHE 81
La bandeja KHE / KHE 81 Stop and Go (parada y arranque) es un dispositivo de control de desconexión y seguimiento automático para la estación de aspiración del humo de soldadura WFE. En el soporte KHE 81, la señal fotoeléctrica se reenvía a la unidad de control a través de un LED.
En los soportes KHE la entrada de la fibra óptica se encuentra en la pieza cónica.
Aprox. 20 segundos después de haber depositado el soldador en el soporte se desconecta el extractor de gases de soldadura.
Datos técnicos:
Tensión de la red: 230V AC
Consumo de potencia: 3 W
Máx. potencia de ruptura: 100 W
Fusible de red: T 0,4 A (5 x 20)
Clase de protección: 1
Dimensiones: 137 x 75 x 90
unidad de control
3. Puesta en funcionamiento
Verificar si la tensión de la red coincide con la que se indica en el rótulo de características. Si la tensión de la red es correcta, enchufar la unidad de control en una base de enchufe con toma de tierra. El LED verde (2) indica la disponibilidad para el servicio. La unidad de control está preparada para el funcionamiento de 2 bandejas para soldadores. En caso de servicio con una sola bandeja para soldador, debe permanecer cerrada la segunda entrada del conductor óptico. Para la conexión del conductor óptico (1), aflojar la tuerca de apriete e introducir hasta el tope el conductor óptico, apretando después con la mano la tuerca. Seguidamente enchufar el cable de la red de la estación WFE en la salida de la base de enchufe (4) de la unidad de control y conectarla.
KHE :
Colocar el soldador FE en el soporte y asegurarse de que la entrada del cable de fibra óptica (1) esté completamente cubierta por el soldador.
KHE 81:
Introducir el conector macho del soldador en el conector hembra del soporte de seguridad. Conectar el cable de conexión del soporte de seguridad con la estación de soldar. Para garantizar el correcto funcionamiento del sistema el soldador debe estar dentro del rango de temperatura.
El sistema extractor de gases de soldadura WFE se desconecta automáticamente después de aprox. 20 seg. Al retirar el soldador del soporte de seguridad, se conecta de nuevo el sistema extractor WFE.
Reset estándar (en estaciones de soldar digitales)
Caso de no utilizarse el soldador, después de transcurrir 20 minutos se reduce automáticamente la temperatura al valor de guardia (Standby) de 150°C (300°F). Tras un intervalo triple de reset (60 min.) se activa la función “AUTO OFF”. Se desconmuta el soldador.
4. Mantenimiento
Para garantizar el correcto funcionamiento del aparato, - es imprescindible asegurarse de que sea correcta la conexión del cable de fibra óptica (1) entre el soporte de seguridad y la unidad de control. Si el cable de fibra óptica estuviera dañado, podrá cortarlo de nuevo.
En los soportes KHE es imprescindible limpiar la
entrada del cable de fibra óptica de la pieza cónica del soporte con alcohol. Si la entrada del cable de fibra óptica (1) estuviera dañada podrá ajustarla y cortarla de nuevo.
Para ello deberá aflojar la pieza roscada del cable de fibra óptica (1) situada en el soporte.
Para la sustitución del fusible de la red debe estar sin tensión la unidad de control y aflojarse los 4 tornillos de la caja de la unidad de control. El portafusibles para el fusible en tubito de vidrio (5 x 20) se encuentra en la tarjeta impresa.
¡Atención!
Las reparaciones deben ser realizadas únicamente por especialistas autorizados.
5. Indicaciones para el trabajo
Las instrucciones de servicio de las herramientas de soldadura WELLER utilizadas son válidas y complementarias a estas instrucciones de servicio.
6. Volumen de suministro
Unidad de control
Bandeja para soldadores con conductor óptico
Instrucciones de servicio
Normas de seguridad
Sujeto a madificaciones técnicas!
Encontrará los manuales de instrucciones actualizados en www.weller-tools.com.
Muchas gracias por la confianza al comprar Weller bandeja KHP / KHP 81 Stop and Go. Para la fabricación de este aparato se han aplicado unas normas de calidad muy exigentes que garantizan un correcto funcionamiento del mismo.
1. Atención!
Lea detenidamente el manual de instrucciones y las normas de seguridad adjuntas antes de poner en funcionamiento el aparato. Si incumple las normas de seguridad corre el riesgo de sufrir importantes lesiones físicas o incluso mortales.
El fabricante no asume ninguna responsabilidad por una utilización diferente a la descrita en el manual de instrucciones, así como por modificaciones arbitrarias.
Weller bandeja KHP / KHP 81 Stop and Go cumple la declaración de conformidad de la CE de acuerdo con los requisitos de seguridad básicos de las Directivas comunitarias 2004/108/CEE, 2006/95/CEE y 2011/65/EU (RoHS).
2. Descripción KHP / KHP 81
La bandeja KHE / KHE 81 Stop and Go (parada y arranque) es un dispositivo de control de desconexión y seguimiento automático para la estación de aspiración del humo de soldadura WFE. En el soporte KHE 81, la señal fotoeléctrica se reenvía a la unidad de control a través de un LED.
En los soportes KHE la entrada de la fibra óptica se encuentra en la pieza cónica.
Aprox. 20 segundos después de haber depositado el soldador en el soporte se desconecta el extractor de gases de soldadura.
Datos técnicos:
Tensión de la red: 230V AC
Consumo de potencia: 6 W
Presión de conexión: 3,5-7 bares
Fusible de red: T 0,4 A (5 x 20)
Clase de protección: 2
Dimensiones: 137 x 75 x 90
unidad de control
3. Puesta en funcionamiento
Verificar si la tensión de la red coincide con la que se indica en el rótulo de características. Si la tensión de la red es correcta, enchufar la unidad de control en una base de enchufe con toma de tierra. El LED verde (2) indica la disponibilidad para el servicio. La unidad de control está preparada para el funcionamiento de 2 bandejas para soldadores. En caso de servicio con una sola bandeja para soldador, debe permanecer cerrada la segunda entrada del conductor óptico. Para la conexión del conductor óptico (1), aflojar la tuerca de apriete e introducir hasta el tope el conductor óptico, apretando después con la mano la tuerca. Seguidamente enchufar el cable de la red de la estación WFE en la salida de la base de enchufe (4) de la unidad de control y conectarla. Posteriormente conectar el suministro de aire a presión (3) y el sistema extractor WFE P a la salida del aire a presión (4) y activarlos.
KHP:
Colocar el soldador FE en el soporte y asegurarse de que la entrada del cable de fibra óptica (1) esté completamente cubierta por el soldador.
KHP 81:
Introducir el conector macho del soldador en el conector hembra del soporte de seguridad. Conectar el cable de conexión del soporte de seguridad con la estación de soldar. Para garantizar el correcto funcionamiento del sistema el soldador debe estar dentro del rango de temperatura.
El sistema extractor de gases de soldadura WFE se desconecta automáticamente después de aprox. 20 seg. Al retirar el soldador del soporte de seguridad, se conecta de nuevo el sistema extractor WFE.
Reset estándar (en estaciones de soldar digitales)
Caso de no utilizarse el soldador, después de transcurrir 20 minutos se reduce automáticamente la temperatura al valor de guardia (Standby) de 150°C (300°F). Tras un intervalo triple de reset (60 min.) se activa la función “AUTO OFF”. Se desconmuta el soldador.
4. Mantenimiento
Para garantizar el correcto funcionamiento del aparato, - es imprescindible asegurarse de que sea correcta la conexión del cable de fibra óptica (1) entre el soporte de seguridad y la unidad de control. Si el cable de fibra óptica estuviera dañado, podrá cortarlo de nuevo.
En los soportes KHP es imprescindible limpiar la entrada del cable de fibra óptica de la pieza cónica del soporte con alcohol. Si la entrada del cable de fibra óptica (1) estuviera dañada podrá ajustarla y cortarla de nuevo.
Para ello deberá aflojar la pieza roscada del cable de fibra óptica (1) situada en el soporte.
Para la sustitución del fusible de la red debe estar sin tensión la unidad de control y aflojarse los 4 tornillos de la caja de la unidad de control. El portafusibles para el fusible en tubito de vidrio (5 x 20) se encuentra en la tarjeta impresa.
¡Atención!
Las reparaciones deben ser realizadas únicamente por especialistas autorizados.

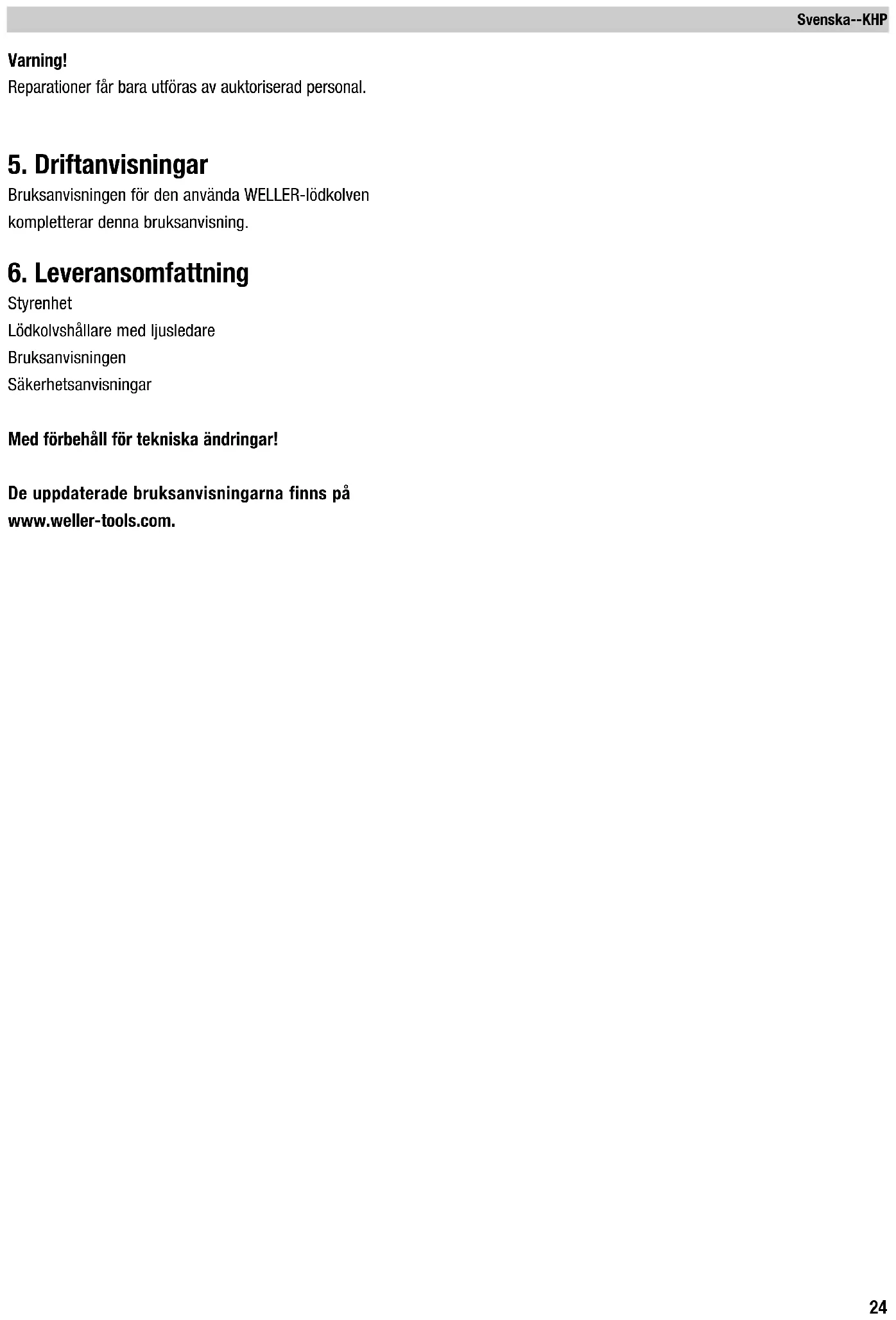

5. Indicaciones para el trabajo
Las instrucciones de servicio de las herramientas de soldadura WELLER utilizadas son válidas y complementarias a estas instrucciones de servicio.
6. Volumen de suministro
Unidad de control
Bandeja para soldadores con conductor óptico
Instrucciones de servicio
Normas de seguridad
Sujeto a madificaciones técnicas!
Encontrará los manuales de instrucciones actualizados en www.weller-tools.com.
