MANUAL DE UTILIZARE KHE 81 Weller

Cuprins Pagina Pentru suportul KHP Imagine Stop + Go suport KHP

3. Punere în funcțiune 87

4. Instrucțiuni de întreținere 88

5. Instrucțiuni de lucru 88

Cuprins Pagina Pentru suportul KHE Imagine Stop + Go suport KHE

3. Punere în funcțiune 85

4. Instrucțiuni de întreținere 86

5. Instrucțiuni de lucru 86

1. Cablu cu fibră optică

въздух (A) за WFE1. Cablu cu fibră optică

4. Ieșire aer comprimat (A)

Înainte de punerea în funcțiune a aparatului, vă rugăm să citiți cu atenție acest manual de exploatare și instrucțiunile de sigu- ranță atașate. În caz de nerespectare a prescripţiilor privind măsurile de siguranţă, apare pericol pentru integritatea corpo- rală şi pentru viaţă. Pentru alte utilizări care diferă de cele descrise în manualul de exploatare, precum şi pentru modificări abuzive, producătorul nu îşi asumă răspunderea. Suporturile Weller Stop + Go KHE / KHE 81 corespund decla- rației de conformitate CE conform cerințelor de siguranță funda- mentale din Directivele 2004/108/CE, 2006/95/CE și 2011/65/EU.

2. Descriere KHE / KHE 81

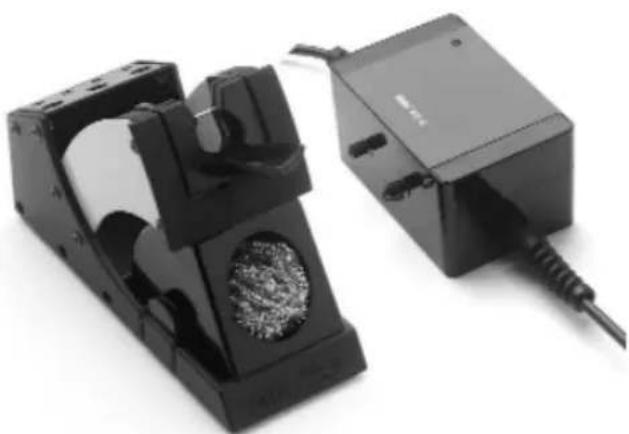

Suporturile Stop + Go KHE / KHE 81 sunt sisteme de comandă pentru deconectarea și controlul de urmărire pentru sistemul de aspirare a fumului rezultat din lipire WFE / Zero Smog Suportul pentru ciocanul de lipit KHE / KHE 81 este legat fără potențial cu aparatul de comandă, prin intermediul unui cablu cu fibră optică. În suportul KHE 81, semnalul luminos va fi condus mai departe către aparatul de comandă prin intermediul unui LED. La suporturile KHE, intrarea pentru lumină se găsește în pâlnia suportului. La așezarea ciocanului de lipit, după un timp de urmărire de cca. 20 sec., sistemul de aspirare a fumului va fi deconectat.

3. Punerea în funcțiune

Verificaţi dacă tensiunea reţelei coincide cu datele de pe plăcuţa de fabricaţie. În cazul în care tensiunea de rețea este cea corectă, conectați aparatul de comandă la rețea. LED-ul verde (2) indică starea de pregătit pentru funcționare. Aparatul de comandă este echipat pentru operarea a 2 suporturi pentru cio- canul de lipit. La operarea cu un singur suport pentru ciocanul de lipit, cea de-a doua intrare pentru cablul cu fibră optică tre- buie să rămână închisă. Pentru conectarea cablului cu fibră optică (1), desfaceți piulița de fixare și introduceți cablul până în capăt, apoi strângeți piulița manual. Apoi introduceți cablul de rețea al WFE / Zero Smog în ieșirea pentru priză (4) a aparatu- lui de comandă și conectați. KHE: așezați ciocanul de lipit FE în suport și țineți seama ca intrarea pentru lumină (1) să fie acoperită complet de ciocanul de lipit. KHE 81: Introduceți fișa de conectare a ciocanului de lipit în mufa supor- tului cu conectare/deconectare. Conectați cablul suportului cu conectare/deconectare la stația de lipire cu aliaj. Pentru o funcționare impecabilă a sistemului de control de urmărire, cio- canul de lipit trebuie să se găsească în domeniul de control al temperaturii. Sistemul de aspirare a fumului rezultat din lipire WFE / Zero Smog se deconectează după cca. 20 sec. La scoaterea cioca- nului de lipit din suportul său, WFE / Zero Smog pornește din nou. Setback standard (la stațiile de lipit digitale) În cazul neutilizării sculei de lipire cu aliaj, după 20 min. tempe- ratura va fi redusă automat la valoarea de standby de 150°C (300°F). După triplul timpului de setback (60 min.), va fi activată funcția „AUTO OFF“. Ciocanul de lipit va fi deconectat.

Pentru a se asigura o funcționare impecabilă a aparatului, - trebuie să se acorde atenție unei conexiuni corecte a cablului cu fibră optică (1) între suport și aparatul de comandă. În cazul în care cablul cu fibră optică va fi deteriorat, acesta poate fi tăiat din nou la dimensiune. Român--KHE Date tehnice: Tensiunea de rețea: 230 V CA Consumul de putere: 3 W Puterea max. de comutare: 100 W Siguranță de rețea: T 0,4 A (5x20) Clasa de protecție: 1 Dimensiunile aparatului de comandă: 137 x 75 x 90 85Român--KHE La suporturile KHE, intrarea pentru lumină din pâlnia suportului trebuie curățată regulat cu alcool (spirt). În cazul în care intrarea pentru lumină a cablului cu fibră optică (1) va fi deteriorată, acesta poate fi împins mai în față și tăiat din nou la dimensiune. Pentru aceasta este necesară deșurubarea cablului cu fibră optică (1) de pe suportul ciocanului de lipit. Înlocuirea siguranței de la rețea În vederea înlocuirii siguranței de la rețea, aparatul de comandă trebuie să fie scos de sub tensiune și trebuie desfăcute cele 4 șuruburi ale carcasei aparatului de comandă. Suportul siguranței în tub de sticlă (5 x 20) se găsește pe placa cu circuite imprimate. Atenție! Reparațiile pot fi executate numai de către personal de specialitate autorizat.

5. Instrucțiuni de lucru

În completarea acestui manual de exploatare, sunt valabile manualele de exploatare ale sculelor WELLER de lipire cu aliaj utilizate.

6. Volumul de livrare

Aparat de comandă Suport pentru ciocanul de lipit cu cablu cu fibră optică Manual de exploatare Indicaţii de securitate Ne rezervăm dreptul asupra modificărilor tehnice! Manualul de exploatare actualizat îl găsiți pe www.weller-tools.com. 86Vă mulțumim pentru încrederea acordată prin achiziționarea suporturilor Weller Stop + Go KHP / KHP 81. La fabricarea acestora au fost respectate cele mai stricte exigenţe de calitate, care asigură o funcţionare impecabilă a aparatului.

Înainte de punerea în funcțiune a aparatului, vă rugăm să citiți cu atenție acest manual de exploatare și instrucțiunile de siguranță atașate. În caz de nerespectare a prescripţiilor privind măsurile de siguranţă, apare pericol pentru integritatea corporală şi pentru viaţă. Pentru alte utilizări care diferă de cele descrise în manualul de exploatare, precum şi pentru modificări abuzive, producătorul nu îşi asumă răspunderea. Suporturile Weller Stop + Go KHP / KHP 81 corespund decla- rației de conformitate CE conform cerințelor de siguranță funda- mentale din Directivele 2004/108/CE, 2006/95/CE și 2011/65/EU.

2. Descriere KHP / KHP 81

Suporturile Stop + Go KHP / KHP 81 sunt sisteme de comandă pentru deconectarea și controlul de urmărire pentru sistemul de aspirare a fumului rezultat din lipire WFE/Zero Smog. Suportul pentru ciocanul de lipit KHP / KHP 81 este legat fără potențial cu aparatul de comandă, prin intermediul unui cablu cu fibră optică. În suportul KHP 81, semnalul luminos va fi condus mai departe către aparatul de comandă prin intermediul unui LED. La suporturile KHP, intrarea pentru lumină se găsește în pâlnia suportului. La așezarea ciocanului de lipit, după un timp de urmărire de cca. 20 sec., sistemul de aspirare a fumului va fi deconectat.

3. Punerea în funcțiune

Verificaţi dacă tensiunea reţelei coincide cu datele de pe plăcuţa de fabricaţie. În cazul în care tensiunea de rețea este cea corectă, conectați aparatul de comandă la rețea. LED-ul verde (2) indică starea de pregătit pentru funcționare. Aparatul de comandă este echipat pentru operarea a 2 suporturi pentru cio- canul de lipit. La operarea cu un singur suport pentru ciocanul de lipit, cea de-a doua intrare pentru cablul cu fibră optică tre- buie să rămână închisă. Pentru conectarea cablului cu fibră optică (1), desfaceți piulița de fixare și introduceți cablul până în capăt, apoi strângeți piulița manual. Apoi racordați alimentarea cu aer comprimat (3) și WFE P la ieșirea pentru aer comprimat (4) și conectați. KHE: așezați ciocanul de lipit FE în suport și țineți seama ca intrarea pentru lumină (1) să fie acoperită complet de ciocanul de lipit. KHE 81: Introduceți fișa de conectare a ciocanului de lipit în mufa supor- tului cu conectare/deconectare. Conectați cablul suportului cu conectare/deconectare la stația de lipire cu aliaj. Pentru o funcționare impecabilă a sistemului de control de urmărire, cio- canul de lipit trebuie să se găsească în domeniul de control al temperaturii. Sistemul de aspirare a fumului rezultat din lipire WFE/ZeroSmog se deconectează după cca. 20 sec. La scoaterea ciocanului de lipit din suportul său, WFE/ZeroSmog pornește din nou. Setback standard (la stațiile de lipit digitale) În cazul neutilizării sculei de lipire cu aliaj, după 20 min. tempe- ratura va fi redusă automat la valoarea de standby de 150°C (300°F). După triplul timpului de setback (60 min.), va fi activată funcția „AUTO OFF“. Ciocanul de lipit va fi deconectat.

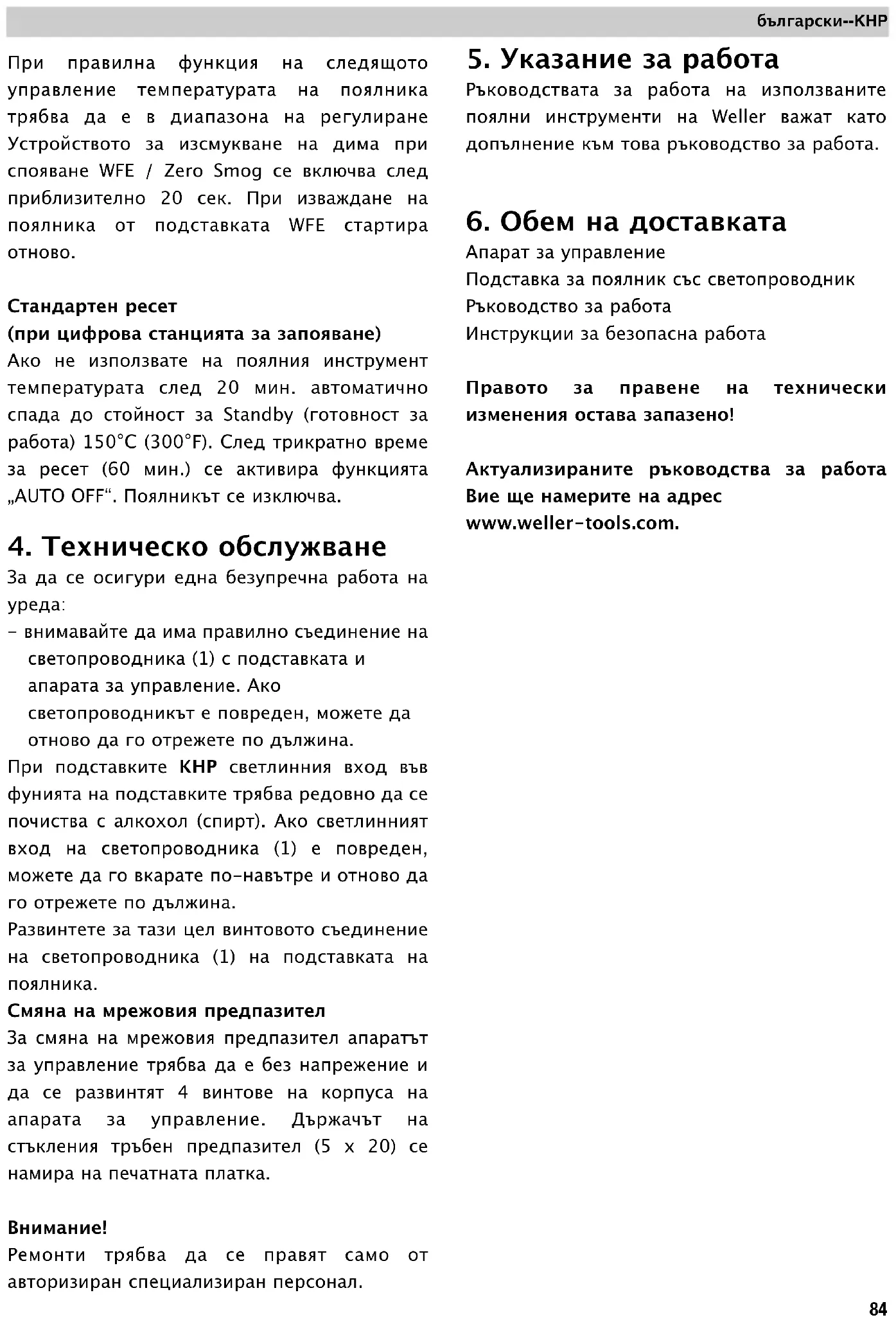

Pentru a se asigura o funcționare impecabilă a aparatului, - trebuie să se acorde atenție unei conexiuni corecte a cablului cu fibră optică (1) între suport și aparatul de comandă. În cazul în care cablul cu fibră optică va fi deteriorat, acesta poate fi tăiat din nou la dimensiune. Român--KHP Date tehnice: Tensiunea de rețea: 230 V CA Consumul de putere: 6 W Presiunea de comutare: 3,5 - 7 bar Siguranță de rețea: T 0,4 A (5x20) Clasa de protecție: 2 Dimensiunile aparatului de comandă: 137 x 75 x 90 87Român--KHP La suporturile KHP, intrarea pentru lumină din pâlnia suportului trebuie curățată regulat cu alcool (spirt). În cazul în care intra- rea pentru lumină a cablului cu fibră optică (1) va fi deteriorată, acesta poate fi împins mai în față și tăiat din nou la dimensiu- ne. Pentru aceasta este necesară deșurubarea cablului cu fibră optică (1) de pe suportul ciocanului de lipit. Înlocuirea siguranței de la rețea În vederea înlocuirii siguranței de la rețea, aparatul de comandă trebuie să fie scos de sub tensiune și trebuie desfăcute cele 4 șuruburi ale carcasei aparatului de comandă. Suportul siguranței în tub de sticlă (5 x 20) se găsește pe placa cu circuite imprimate. Atenție! Reparațiile pot fi executate numai de către personal de specialitate autorizat.

5. Instrucțiuni de lucru

În completarea acestui manual de exploatare, sunt valabile manualele de exploatare ale sculelor WELLER de lipire cu aliaj utilizate.
