TRT120E Ocean - Tente DOMETIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TRT120E Ocean DOMETIC au format PDF.
| Type de produit | Tente de toit pour véhicule |
| Marque | Dometic |
| Modèle | TRT120E Ocean |
| Dimensions intérieures (L x H x P) | 120 x 100 x 200 cm |
| Dimensions extérieures (L x H x P) | 132 x 115 x 218 cm |
| Dimensions de rangement (L x l x H) | 144 x 32 x 229 cm |
| Poids total (avec échelle) | 53 kg |
| Alimentation | 12 V CC |
| Consommation électrique | 20 W |
| Puissance minimale de la prise | 10 A |
| Fréquence de la télécommande | 433 MHz |
| Matelas | Mousse haute densité, épaisseur 5 cm |
| Capacité | 2 adultes |
| Montage | Électrique (télécommande) ou manuel |
| Échelle | Aluminium télescopique |
| Couverture de transport | Incluse |
| Ventilation | Ouvertures de ventilation |
| Sécurité | Ne pas utiliser par mauvais temps, ne pas cuisiner à l'intérieur, éviter les enfants sans surveillance |
| Entretien | Nettoyage à l'eau tiède, imperméabilisation régulière, séchage complet avant rangement |
| Garantie | Garantie légale (hors usure normale et dommages météo) |
FOIRE AUX QUESTIONS - TRT120E Ocean DOMETIC
Questions des utilisateurs sur TRT120E Ocean DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tente au format PDF gratuitement ! Retrouvez votre notice TRT120E Ocean - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TRT120E Ocean de la marque DOMETIC.
MODE D'EMPLOI TRT120E Ocean DOMETIC

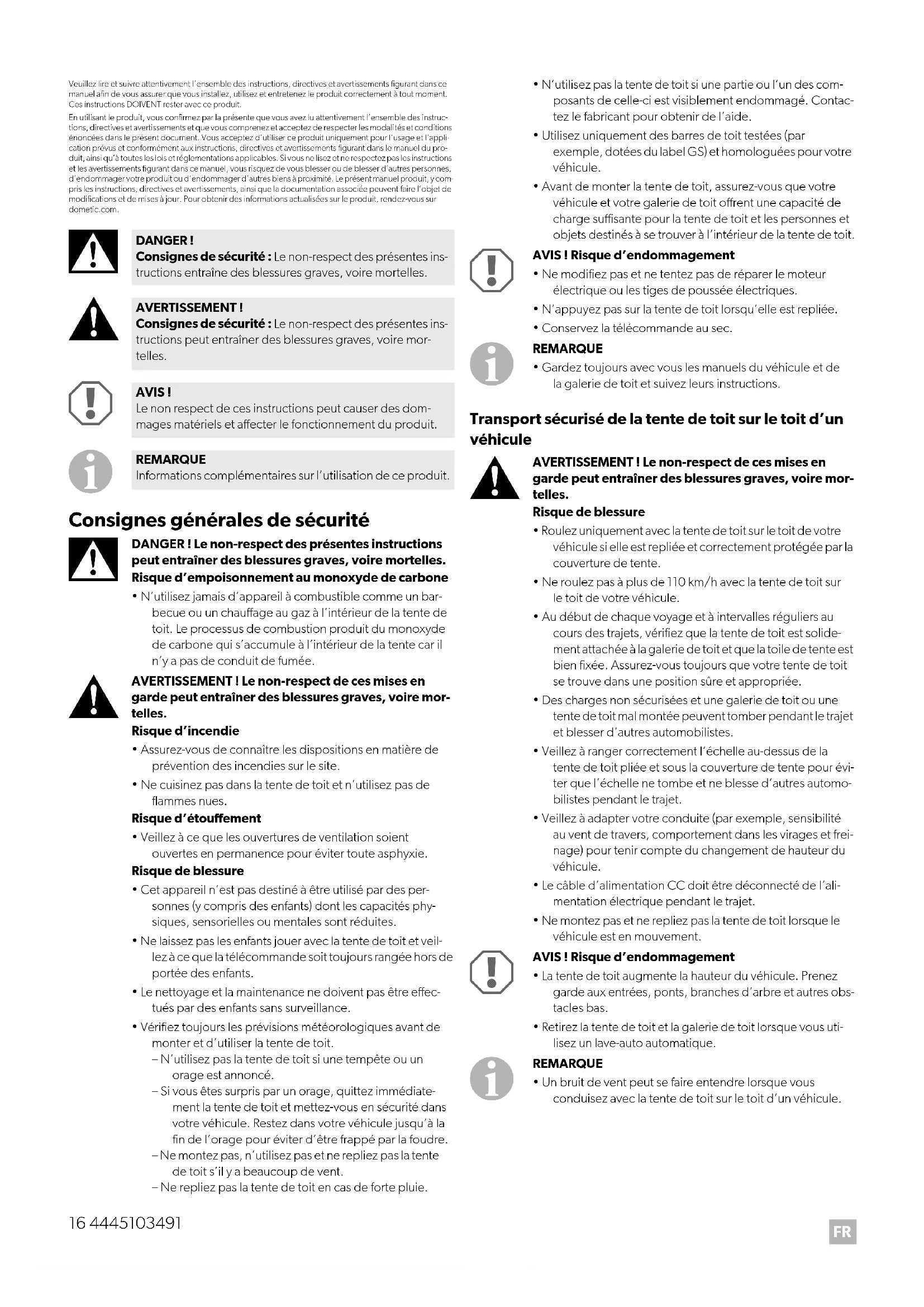

Instructions de montage et de service....16
Tienda de techo
Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin de vous assurer que vous installez, utilisez et entretenez le produit correctement à tout moment. Ces instructions DOIVENT rester avec ce produit.
En utilisant le produit, vous confirmez par la présente que vous avez lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions éroncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le manuel du produit, ainsi qu'à toutes les lois et réglementations applicables. Si vous ne lisez et ne respectez pas les instructions et les avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, rendez-vous sur dometic. com.
DANGER!
Consignes de sécurité : Le non-respect des présentes instructions entraîne des blessures graves, voire mortelles.
Avertissement!
Consignes de sécurité : Le non-respect des présentes instructions peut entraîner des blessures graves, voire mortelles.
Avis!
Le non respect de ces instructions peut causer des dommages matériels et affecter le fonctionnement du produit.
Remarque
Informations complémentaires sur l'utilisation de ce produit.
DANGER ! Le non-respect des présentes instructions peut entraîner des blessures graves, voire mortelles. Risque d'empoisonnement au monoxyde de carbone
- N'utilisez jamais d'appareil à combustible comme un barbecue ou un chauffage au gaz à l'intérieur de la tente de toit. Le processus de combustion produit du monoxyde de carbone qui s'accumule à l'intérieur de la tente car il n'y a pas de conduit de fumée.
Risque d'incendie
- Assurez-vous de connaître les dispositions en matière de prévention des incendies sur le site.
- Ne cuisine pas dans la tente de toit et n'utilisez pas de flammes nues.
Risque d'étouffement
- Veillez à ce que les ouvertures de ventilation soient ouvertes en permanence pour éviter toute asphyxie.
Risque de blessure
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites.
- Ne laissez pas les enfants jouer avec la tente de toit et veillez à ce que la télécommande soit toujours rangée hors de portée des enfants.
- Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
- Vérifiez toujours les prévisions météorologiques avant de monter et d'utiliser la tente de toit.
- N'utilisez pas la tente de toit si une tempête ou un orage est annoncé.
- Si vous êtes surpris par un orage, quittez immédiate-ment la tente de toit et mettez-vous en sécurité dans votre véhicule. Restez dans votre véhicule jusqu'à la fin de l'orage pour éviter d'être frappé par la foudre.
- Ne montez pas, n'utilisez pas et ne repliez pas la tente de toit s'il y a beaucoup de vent.
- Ne repliez pas la tente de toit en cas de forte pluie.
- N'utilisez pas la tente de toit si une partie ou l'un des composants de celle-ci est visiblement endommagé. Contactez le fabricant pour obtenir de l'aide.
- Utilisez uniquement des barres de toit testées (par exemple, dotées du label GS) et homologuées pour votre véhicule.
- Avant de monter la tente de toit, assurez-vous que votre véhicule et votre galerie de toit offrent une capacité de charge suffisante pour la tente de toit et les personnes et objets destinés à se trouver à l'intérieur de la tente de toit.
AVIS ! Risque d'endommagement
- Ne modifiez pas et ne tentez pas de réparer le moteur électrique ou les tiges de poussée électriques.
- N'appuyez pas sur la tente de toit lorsqu'elle est repliée.
- Conservez la télécommande au sec.
Remarque
- Gardez toujours avec vous les manuels du véhicule et de la galerie de toit et suivez leurs instructions.
Risque de blessure
- Roulez uniquement avec la tente de toit sur le toit de votre véhicule si elle est repliée et correctement protégée par la couverture de tente.
- Ne roulez pas à plus de 110 km/h avec la tente de toit sur le toit de votre véhicule.
- Au début de chaque voyage et à intervalles réguliers au cours des trajets, vérifiez que la tente de toit est solidement attachée à la galerie de toit et que la toile de tente est bien fixée. Assurez-vous toujours que votre tente de toit se trouve dans une position sûre et appropriée.
- Des charges non sécurisées et une galerie de toit ou une tente de toit mal montée peuvent tomber pendant le trajet et blesser d'autres automobilistes.
- Veillez à ranger correctement l'échelle au-dessus de la tente de toit pliée et sous la couverture de tente pour éviter que l'échelle ne tombe et ne blesse d'autres automobilistes pendant le trajet.
- Veillez à adapter votre conduite (par exemple, sensibilité au vent de travers, comportement dans les virages et freinage) pour tenir compte du changement de hauteur du véhicule.
- Le câble d'alimentation CC doit être déconnecté de l'alimentation électrique pendant le trajet.
- Ne montez pas et ne repliez pas la tente de toit lorsque le véhicule est en mouvement.
AVIS ! Risque d'endommagement
- La tente de toit augmente la hauteur du véhicule. Prenez garde aux entrées, ponts, branches d'arbre et autres obstacles bas.
- Retirez la tente de toit et la galerie de toit lorsque vous utilisez un lave-auto automatique.
Remarque
- Un bruit de vent peut se faire entendre lorsque vous conduisez avec la tente de toit sur le toit d'un véhicule.
Contenu de la livraison
Composant Quantité
| Tente de toit pré-assemblée 1 | |
| Échelle télescopique en aluminium 1 | |
| Couverture de tente 1 | |
| Télécommande sans fil 1 | |
| Câble d'alimentation CC 1 | |
| Sac à outils 1 | |
| Écrous en plastique 8 | |
| Boulon M8 x 50 8 | |
| Rondelle plate M8 8 | |
| Rondelle fendue M8 8 | |
| Capuchon de rail | 4 |
| Support en U | 4 |
| Arceau de rechange pour l'installation manuelle | 2 |
| Clé hexagonale en L | 2 |
| Tournevis | 1 |
Usage conforme
Cette tente de toit est adaptée à ce qui suit :
- montage sur une galerie adaptée installée sur le toit d'un véhicule
- Intempéries légères à modérées
- Excursions
Cette tente de toit n'est pas adaptée à ce qui suit :
- utilisation par des personnes aux capacités physiques, sensorielles ou mentales réduites • Vents très forts ou chutes de neige
- Emplacement saisonnier ou usage commercial
Ce produit convient uniquement à l'usage et à l'application prévus, conformément au présent manuel d'instructions.
Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.
Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :
- d'un montage ou d'un raccordement incorrect, y compris d'une surtension
- d'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
- des modifications apportées au produit sans autorisation explicite du fabricant; • des usages différents de ceux décrits dans le manuel.
Dometic se réserve le droit de modifier l'apparence et les spécifications produit.
Les équipements radio de l'appareil sont conformes aux exigences de la directive 2014/53/UE. Vous trouverez la déclaration de conformité de l'appareil sur documents. dometic. com.
Cette tenle de loit est équipée d'un moteur électrique et d'une télécommande sans fil pour le montage et le démontage. Le moteur électrique est équipé d'une protection contre les surchauffes.
La tente de toit peut également être montée manuellement, à l'aide des piquets de rechange fournis.
La tente de toit comprend un matelas en mousse haute densité.
Pour le transport sur le toit d'un véhicule, la tente de toit peut être repliée et recouverte avec la toile de tente fournie.
Éléments de commande
| Ni sur la fig. 1, page 3 | Description | Explication |
| 1 | Touche UP | Met en place la tente de toit. |
| 2 | Touche DOWN | Replie la tente de toit. |
| 3 | Touche STOP | Arrête le processus de mise en place et de pliage. |
AVERTISSEMENT ! Risque de blessure
- Assurez-vous que la tente de toit est fermement fixée à la galerie avant de monter sur l'échelle.
- Assurez-vous que l'échelle est fermement accrochée au cadre de base de la tente de toit avant d'entrer ou de sortir de la tente de toit.
- Montez toujours sur l'échelle avec précaution.
- Fermez la porte d'entrée de la tente de toit avant de vous coucher pour éviter de tomber de la tente de toit pendant votre sommeil.
- Utilisez uniquement la télécommande pour contrôler la tente de toit depuis le sol.
AVIS ! Risque d'endommagement
Laissez les fenêtres latérales ouvertes lorsque vous montez ou repliez la tente de toit.
Avant la première utilisation
Familiarisez-vous avec le produit en effectuant un test de mise en place avant la première utilisation du produit. Vérifiez si l'étendue de la livraison est complète.
AVERTISSEMENT ! Risque de blessure
- Assurez-vous qu'aucune autre personne, en particulier des enfants, ne se trouve à proximité lorsque vous et votre assistant levez la tente de toit pour l'installer sur le toit du véhicule.
- Levez la tente de toit pour la placer sur le toit de votre véhicule avec une autre personne compétente pour éviter que la tente de toit ne tombe.
- Montez la tente de toit parallèlement à la route et non en angle pour éviter de créer une force de levage excessive.
- Fixez tous les boulons de manière à ce qu'ils soient suffisamment serrés.
Montage pour le déploiement électrique
Procédez comme indiqué (fig. 2, page 3 - fig. 4, page 3).
Montage pour le déploiement manuel
▶ Voir chapitre « Déploiement électrique de la tente de toit », page 18.
AVERTISSEMENT ! Risque de blessure
Débranchez le câble d'alimentation CC de l'alimentation électrique après avoir déployé la tente de toit.
Remarque
Si l'installation électrique ne fonctionne pas, installez la tente de toit manuellement (voir chapitre « Déploiement électrique de la tente de toit », page 18).
Procédez comme indiqué (fig. 5, page 4 – fig. 10, page 5 et fig. 17, page 7).
AVERTISSEMENT ! Risque de blessure
N'essayez pas de changer les arceaux lorsque la tente de toit est montée sur le toit du véhicule.
AVIS ! Dommages matériels
N'essayez pas de retirer les arceaux de rechange sous la tente de toit lorsqu'elle est montée sur le toit du véhicule. Cela pourrait endommager la peinture du véhicule.
- Si la tente de toit est déjà montée sur la galerie, démontez d'abord la tente de toit en inversant la procédure de montage.
- Procédez comme indiqué (fig. 11, page 5 - fig. 17, page 7).
AVERTISSEMENT ! Risque de blessure
Assurez-vous qu'aucune personne ou objet ne se trouve dans la tente de toit avant de la replier.
AVIS ! Dommages matériels
- Lorsque vous repliez et couvrez la tente de toit, assurez-vous qu'elle est sèche.
- Si l'armature contient de l'eau, positionnez-la de manière à ce qu'elle puisse s'écouler.
▶ Inversez la procédure de mise en place.
AVERTISSEMENT ! Risque de blessure
- Pour la sécurité des autres usagers de la route et pour des raisons d'économie de carburant, rangez uniquement la tente de toit sur le toit d'un véhicule pendant un trajet.
- Retirez la tente de toit lorsque vous ne l'utilisez pas pendant une période prolongée et rangez-la conformément à chapitre « Stockage pour une période prolongée », page 18.
- Respectez les consignes de sécurité pour le transport de la tente de toit sur le toit d'un véhicule (voir chapitre « Transport sécurisé de la tente de toit sur le toit d'un véhicule », page 16).
- Pliez la tente de toit (voir chapitre « Pliage de la tente de toit », page 18).
- Rangez l'échelle sur la tente de toit pliée (fig. 18, page 7).
- Placez la couverture de tente sur la tente de toit pliée et fixez fermement les sangles souples de la couverture de tente.
Stockage pour une période prolongée
- Démontez la tente de toit de la galerie du véhicule.
- Si nécessaire, nettoyez la tente de toit (voir chapitre « Nettoyage et entretien », page 18.)
- Assurez-vous que la tente de toit est complètement sèche avant de la ranger.
- Conservez dans un lieu sec et bien ventilé.
AVERTISSEMENT ! Risque de blessure
Nettoyez et entretenez uniquement la tente de toit au sol. Ne montez jamais sur le véhicule pour nettoyer la tente de toit lorsqu'elle est montée sur le toit.
AVIS ! Dommages matériels
- N'utilisez pas d'objets pointus ou durs ni de produits de nettoyage pour le nettoyage.
- N'utilisez pas de matériaux à base d'alcool, de produits chimiques, de savon et de détergents pour le nettoyage.
- Enlevez les fientes d'oiseaux et la résine des arbres dès que possible pour éviter d'endommager le matériau de façon permanente.
Remarque
- Montez entièrement la tente de toit pour la nettoyer.
- Choisissez une journée ensoleillée pour le nettoyage afin que le matériel sèche complètement.
Si nécessaire, nettoyez le produit avec de l'eau tiède et propre et une brosse souple. Appliquez un imperméabilisant pour protéger le produit des tâches d'eau et des rayons UV avant chaque voyage. ▶ Entretenez les coutures et les fermetures éclair avec des produits d'entretien appropriés. - Maintenez les tiges de poussée motorisées propres en les essuyant avec un chiffon propre et sec.
Remarque
- Lors de la première exposition à l'eau, il peut y avoir un peu d'humidité au niveau des coutures. Grâce à cette humidité, les fils vont gonfler et remplir les trous créés lors du processus de couture.
- Un kit de pièces de rechange entièrement équipé devrait contenir :
- Produit d'imperméabilisation – Ruban de réparation et solution de réparation
- Spray silicone pour les fermetures éclair
- Ancrages de rechange
Problème Solution
| Fuite d'eau | ► Vérifiez si les coutures ne fuient pas, si les rubans ne sont pas endommagés et s'il n'y a pas de zones humides.► Si vous ne trouvez pas de fuites, consultez le chapitre « Condensation », page 19.► Si vous trouvez des fuites, appliquez un produit d'étanchéité pour les coutures. |
| Déchirure dans le tissu | ► Utilisez du ruban de réparation pour étancher le tissu.► Faites effectuer les réparations par un spécialiste autorisé. |
| Le moteur ou la télécommande ne fonctionne pas | ► Utilisez les arceaux de rechange pour le montage manuel (voir chapitre « Déploiement électrique de la tente de toit », page 18).► Faites réparer le moteur électrique ou les barres de poussée motorisées par un spécialiste agréé.► Remplacez les piles de la télécommande. |
| Les crochets de l'échelle sont usés ou cassés | ► Contactez le fabricant pour les remplacer. |
| Bruit lors du déploiement ou du repli de la tente de toit | ► Inspectez les arceaux et les joints.► Faites effectuer les réparations par un spécialiste autorisé. |
Condensation
Toutes les tentes souffrent de condensation interne si une ou plusieurs des conditions suivantes s'appliquent :
• Humidité de l'air élevée • Baisse de température
Une forte condensation peut s'écouler à l'intérieur du toit et s'égoutter des attaches, des rubans et autres accessoires internes et peut être confondue avec une fuite.
▶ Augmentez la ventilation en ouvrant les portes et/ou les fenêtres.
Mise au rebut
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
Garantie
La période de garantie légale s'applique. Si le produit est défectueux, veuillez contacter votre revendeur ou la filiale locale du fabricant (voir dometic. com/dealer).
Pour toutes réparations ou autres prestations de garantie, veuillez joindre à l'appareil les documents suivants :
- une copie de la facture avec la date d'achat
- un motif pour la réclamation ou une description du dysfonctionnement
La garantie couvre les défauts de fabrication, les matériaux et les pièces. La garantie ne couvre pas la décoloration de la couverture et l'usure et les déchirures dues aux rayons UV, à une mauvaise utilisation, des dommages accidentels, des dommages dûs aux tempêtes ou une utilisation permanente, semi-permanente ou commerciale. Elle ne couvre pas les dommages qui en résultent. Veuillez contacter votre revendeur pour toute réclamation. Ceci n'affecte pas vos droits statutaires.
Caractéristiques techniques
| TRT120E | |
| Tension de raccordement : 12 V CC | |
| Consommation électrique : 20 W | |
| Puissance minimale de la prise : 10 A | |
| Fréquence de la télécommande : 433 MHz | |
| Profondeur du matelas en mousse : | 5 cm |
| Dimensions internes de la tente (l x H x P) : 120 x 100 x 200 cm | |
| Dimensions externes e la tente (l x H x P) : | 132 x 115 x 218 cm |
| Dimensions de stockage (l x h x p) : | 144 x 32 x 229 cm |
| Poids (y compris l’échelle) : 53 kg | |
| Conformité : |  |
