TRT120E Ocean - Stan DOMETIC - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma TRT120E Ocean DOMETIC ve formátu PDF.
| Typ produktu | Střešní stan pro vozidla |
| Značka | Dometic |
| Model | TRT120E Ocean |
| Vnitřní rozměry (D x V x H) | 120 x 100 x 200 cm |
| Vnější rozměry (D x V x H) | 132 x 115 x 218 cm |
| Rozměry při uskladnění (D x Š x V) | 144 x 32 x 229 cm |
| Celková hmotnost (včetně žebříku) | 53 kg |
| Napájení | 12 V DC |
| Elektrický příkon | 20 W |
| Minimální výkon zásuvky | 10 A |
| Frekvence dálkového ovládání | 433 MHz |
| Matrace | Pěna s vysokou hustotou, tloušťka 5 cm |
| Kapacita | 2 dospělí |
| Montáž | Elektricky (dálkovým ovládáním) nebo ručně |
| Žebřík | Teleskopický hliníkový |
| Přepravní kryt | Včetně |
| Větrání | Větrací otvory |
| Bezpečnost | Nepoužívat za špatného počasí, nevařit uvnitř, vyvarovat se dětí bez dozoru |
| Údržba | Čištění vlažnou vodou, pravidelné impregnování, úplné vysušení před uskladněním |
| Záruka | Zákonná záruka (mimo běžné opotřebení a poškození počasím) |
Často kladené otázky - TRT120E Ocean DOMETIC
Dotazy uživatelů ohledně TRT120E Ocean DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Stan ve formátu PDF zdarma! Najděte svůj návod TRT120E Ocean - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. TRT120E Ocean značky DOMETIC.
NÁVOD K OBSLUZE TRT120E Ocean DOMETIC
Návod k montáži a obsluze .....64
HU
Tetősátor
- Postarajte sa, aby vetracie otvory boli neustále otvorené. Zabránite tak nebezpečenstvu udusenia.
Nebezpečenstvo poranenia
- Neupravujte ani sa nepokúšajte opravit' elektromotor alebo elektrické piestne tyče.
- Netlačte na strešný stan, ked'je zložený.
• Dial'kové zariadenie udržujte suché.
POZNÁMKA
- Návody na obsluhu vozidla a používanie strešného nosiča majte vždy pri sebe a riad'te sa ich pokynmi.
Bezpečnost' pri preprave strešného stanu na streche vozidla
Bezdrôtové dial'kové ovládanie 1
| Dielec | Počet |
| Napájací kábel na jednosmerný prúd 1 | |
| Taška na náradie 1 | |
| Plastové matice 8 | |
| Skrutka so šest'hrannou hlavou M8 × 50 8 | |
| Plochá podložka M8 8 | |
| Delená podložka M8 8 | |
| Koncovka lišty 4 | |
| Konzola v tvare U 4 | |
| Náhradná tyčka pre ručné postavenie 2 | |
| Inbusový klůč v tvare L | 2 |
| Skrutkovač | 1 |
| Č. na obr. 1, strane 3 | Opis | Vysvetlenie |
| 1 | Tlačidlo UP | Postaví strešný stan. |
| 2 | Tlačidlo DOWN | Zloží strešný stan. |
| 3 | Tlačidlo STOP | Zastaví postavenie a zloženie stanu. |
Po postavení strešného stanu odpojte napájací kábel na jednosmerný průd od zdroja napájania.
POZNÁMKA
Nepokúšajte sa vymenit tyčky, kým je strešný stan namontovaný na streche vozidla.
POZOR! Poškodenie materiálu
Nepokúšajte sa odstránit náhradné tyčky zo spodku strešného sanu, kým je strešný stan namontovaný na streche vozidla. Mohli by ste poškodit lak vozidla.
- Ak je strešný stan už namontovaný na strešnom nosiči, najprv demon-tujte strešný stan v obrátenom poradí montáže.
- Postupujte podl'a obrázkov (obr. 11, strane 5 – obr. 17, strane 7).
POZOR! Poškodenie materiálu
- Pri zložení a zakrytí strešného stanu sa ubezpečte, že strešný stan je suchý.
- Ak je na ráme vode, postavte ho, aby sa voda vyliala.
Čistenie a údržbu strešného stanu vykonávajte iba na zemi. Nikdy nelezte na vozidlo, aby ste očistili strešný stan, kým je namontovaný na streche vozidla.
POZOR! Poškodenie materiálu
- Na čistenie nepoužívajte ostré ani tvrdé predmety alebo čistiace prostriedky.
- Na čistenie nepoužívajte materiály na báze alkoholu, chemické prípravky, mydlo a čistiace prostriedky.
- Okamžite odstráňte vtáčí trus a živicu, aby ste predišli trvalému poškodeniu materiálu.
POZNÁMKA
• vysoká vlhkost' vzduchu
- pokles teploty

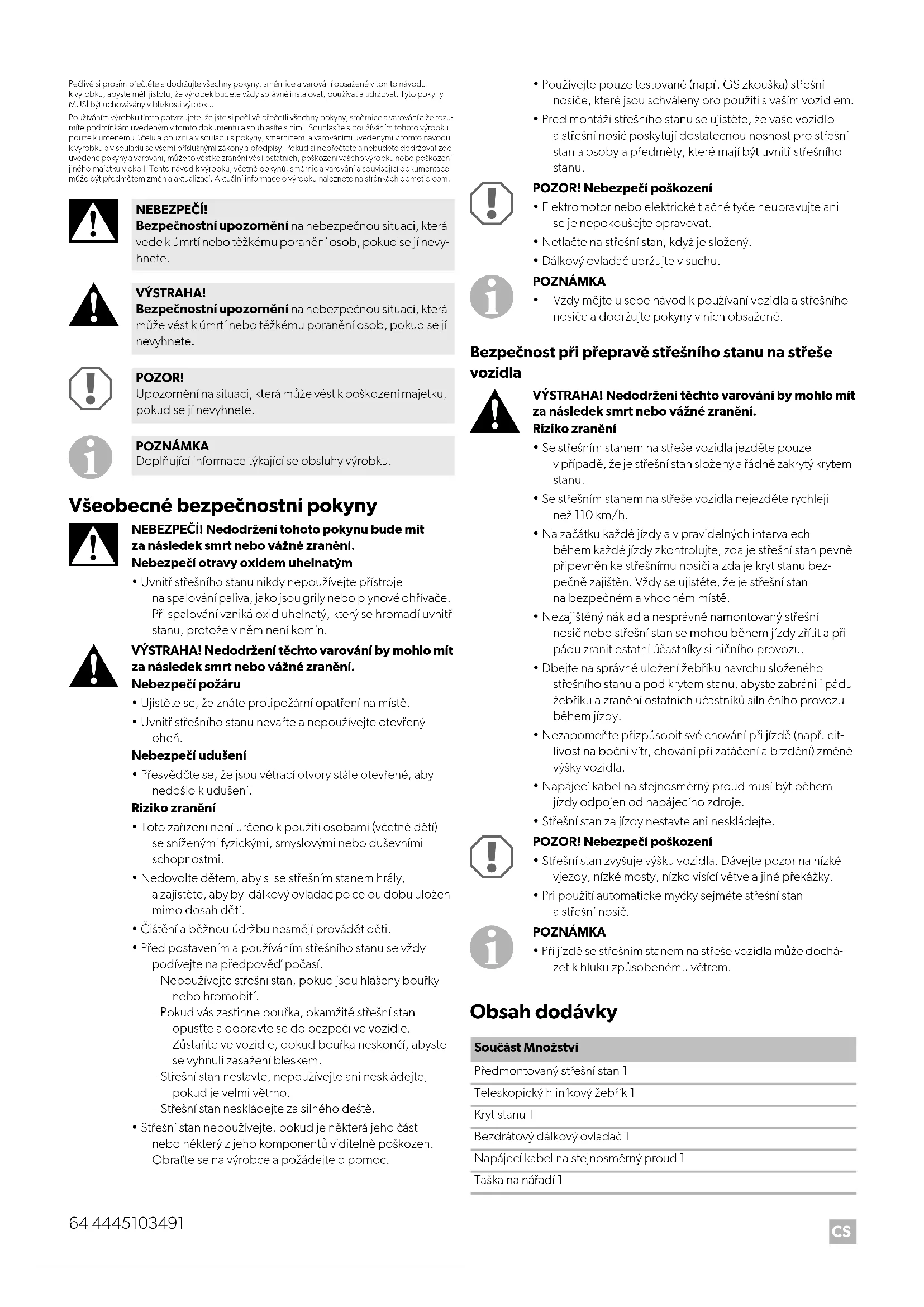

Pečlivé si prosim přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vžoly správně instalovať, používať a udržovat. Tyto pokyny MUSÍ být uchovávány v blízkosti výrobku.
Použiváním výrobku timto potvrzujete, že jiste si pečlivé přečetli všechny pokyny, směrnice a varování a že rozumite podminkám uvedeným v tomto dokumentu a souhlasite s nimi. Souhlasite s použiváním tohoto výrobku pouze k uřenčému úcelu a použití a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslužnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to věst ke zranení vši i ostatních, poškození vašeho výrobku nebo poškození jiného majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace může být předměten změn a aktualizací. Aktualní informace o výrobku naleznete na stránkách dometic.com.
NEBEZPEČÍ!
Bezpečnostní upozornění na nebezpečnou situaci, která vede k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete.
VÝSTRAHA!
Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete.
POZOR!
Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
Všeobecné bezpečnostní pokyny
NEBEZPEČÍ! Nedodržení tohoto pokynu bude mit za následek smrt nebo vážné zranění.
Nebezpečí otravy oxidem uhelnatým
- Uvnitř střešního stanu nikdy nepoužívejte přístroje na spalování paliva, jako jsou grily nebo plynové ohřívače. Při spalování vzniká oxid uhelnatý, který se hromadí uvnitř stanu, protože v něm není komín.
VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.
Nebezpečí požáru
- Ujistěte se, že znáte protipožární opatření na místě.
- Uvnitř střešního stanu nevařte a nepoužívejte otevřený oheň.
Nebezpečí udušení
- Přesvědčte se, že jsou větrací otvory stále otevřené, aby nedošlo k udušení.
Riziko zranění
- Toto zařízení není určeno k použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi.
- Nedovolte dětem, aby si se střešním stanem hrály, a zajistěte, aby byl dálkový ovladač po celou dobu uložen mimo dosah dětí.
- Čištění a běžnou údržbu nesmějí provádět děti.
- Pred postavením a používáním střešního stanu se vždy podívejte na předpověď počasí.
– Nepoužívejte střešní stan, pokud jsou hlášeny bouřky nebo hromobití.
– Pokud vás zastihne bouřka, okamžitě střešní stan opustte a dopravte se do bezpečí ve vozidle. Zůstaňte ve vozidle, dokud bouřka neskončí, abyste se vyhnuli zasažení bleskem.
– Střešní stan nestavte, nepoužívejte ani neskládejte, pokud je velmi větrno.
– Střešní stan neskládejte za silného deště.
- Střešní stan nepoužívejte, pokud je některá jeho část nebo některý z jeho komponentů viditelně poškozen. Obraťte se na výrobce a požádejte o pomoc.
- Používejte pouze testované (např. GS zkouška) střešní nosiče, které jsou schváleny pro použití s vaším vozidlem.
- Pred montáží střešního stanu se ujistěte, že vaše vozidlo a střešní nosič poskytují dostatečnou nosnost pro střešní stan a osoby a předměty, které mají být uvnitř střešního stanu.
POZOR! Nebezpečí poškození
- Elektromotor nebo elektrické tlačné tyče neupravujte ani se je nepokoušejte opravovat.
- Netlačte na střešní stan, když je složený.
• Dálkový ovladač udržujte v suchu.
POZNÁMKA
- Vždy mějte u sebe návod k používání vozidla a střešního nosiče a dodržujte pokyny v nich obsažené.
Bezpečnost při přepravě střešního stanu na střeše vozidla
VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění. Riziko zranění
- Se střešním stanem na střeše vozidla jezděte pouze v případě, že je střešní stan složený a řádně zakrytý krytem stanu.
- Se střešním stanem na střeše vozidla nejezděte rychleji než 110 km/h.
- Na začátku každé jízdy a v pravidelných intervalech během každé jízdy zkontrolujte, zda je střešní stan pevně připevněn ke střešnímu nosiči a zda je kryt stanu bezpečně zajištěn. Vždy se ujistěte, že je střešní stan na bezpečném a vhodném místě.
- Nezajištěný náklad a nesprávně namontovaný střešní nosič nebo střešní stan se mohou během jízdy zřítit a při pádu zranit ostatní účastníky silničního provozu.
- Dbejte na správné uložení žebříku navrchu složeného střešního stanu a pod krytem stanu, abyste zabránili pádu žebříku a zranění ostatních účastníků silničního provozu během jízdy.
- Nezapomeňte přizpůsobit své chování při jízdě (např. citlivost na boční vítr, chování při zatáčení a brzdění) změně výšky vozidla.
- Napájecí kabel na stejnosměrný proud musí být během jízdy odpojen od napájecího zdroje.
- Střešní stan za jízdy nestavte ani neskládejte.
POZOR! Nebezpečí poškození
- Střešní stan zvyšuje výšku vozidla. Dávejte pozor na nízké vjezdy, nízké mosty, nízko visící větve a jiné překážky.
- Při použití automatické myčky sejměte střešní stan a střešní nosič.
POZNÁMKA
- Při jízdě se střešním stanem na střeše vozidla může docházet k hluku způsobenému větrem.
Obsah dodávky
Součást Množství
| Předmontovaný střešní stan 1 |
| Teleskopický hliníkový žebřík 1 |
| Kryt stanu 1 |
| Bezdrátový dálkový ovladač 1 |
| Napájecí kabel na stejnosměrný proud 1 |
| Taška na nářadí 1 |
Součást
Množství
Plastové matice 8
Šestihranný šroub M8 × 50 8
Plochá podložka M8 8
Pérová podložka M8 8
Krytka kolejnice 4
Držák ve tvaru U 4
Náhradní tyč pro ruční stavění 2
Šestihranný klíč ve tvaru L 2
Šroubovák 1
Použití v souladu s účelem
Tento střešní stan je vhodný pro:
• montáž na vhodný střešní nosič na střeše vhodného vozidla.
- jasné až mírně oblačné počasí,
- turistiku.
Tento střešní stan není vhodný pro:
- používání osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi.
• velmi silný vítr nebo sněžení,
- sezónní kempování nebo komerční použití.
Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s tímto návodem.
Tento návod poskytuje informace, které jsou nezbytné pro řádnou instalaci a/nebo provoz výrobku. Nedostatečná instalace a/nebo nesprávný provoz či údržba povedou k neuspokojivému výkonu a možné závadě.
Výrobce nepřejímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:
- Nesprávné sestavení nebo připojení včetně nadměrného napětí
- Nesprávná údržba nebo použití jiných náhradních dílů než původních dílů dodaných výrobcem
- Změna výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.
Rádiové zařízení v přístroji vyhovuje požadavkům směrnice 2014/53/EU. Prohlášení o shodě pro přístroj najdete na documents.dometic.com.
Technický popis
Tento střešní stan je vybaven elektrickým motorem a bezdrátovým dálkovým ovladačem pro stavění a skládání. Elektrický motor je vybaven ochranou proti přehřátí.
Střešní stan lze také postavit ručně pomocí dodaných náhradních tyčí.
Součástí střešního stanu je pěnová matrace s vysokou hustotou.
Pro přepravu na střeše vozidla lze střešní stan složit a zakrýt dodaným krytem stanu.
Ovládací prvky
| Č. na obr. 1, strana 3 | Popis | Vysvětlení |
| 1 | Tlačítko NAHORU | Postaví střešní stan. |
| 2 | Tlačítko DOLŮ | Složí střešní stan. |
| 3 | Tlačítko STOP | Zastaví postup stavění a skládání. |
Používání střešního stanu
VÝSTRAHA! Riziko zranění
- Před výstupem po žebříku se ujistěte, že je střešní stan pevně připevněn k střešnímu nosiči.
- Pred vstupem do střešního stanu nebo výstupem z něj se ujistěte, že je žebřík pevně zaháknutý do základního rámu střešního stanu.
- Na žebřík vždy lezte opatrně.
- Před spaním zavřete vstupní dveře střešního stanu, abyste zabránili vypadnutí ze střešního stanu během spánku.
- Dálkový ovladač používejte pouze k ovládání střešního stanu ze země.
POZOR! Nebezpečí poškození
Při stavění nebo skládání střešního stanu mějte otevřená boční okna.
Před prvním použitím
Před prvním použitím se s výrobkem obeznamte tak, že provedete jeho první zkušební stavění. Zkontrolujte, zda je dodávka kompletní.
Montáž střešního stanu
VÝSTRAHA! Riziko zranění
- Při zvedání střešního stanu ve dvou na střechu vozidla se ujistěte, že se v blízkosti vozidla nenachází žádné další osoby, zejména děti.
- Střešní stan zvedejte na střechu vozidla společně s další způsobilou osobou, abyste zabránili pádu střešního stanu.
- Střešní stan namontujte rovnoběžně s linií vozovky, nikoliv pod úhlem, abyste zabránili vzniku nadměrné zvedací síly.
- Všechny šrouby upevněte tak, aby byly dostatečně zajiš-těny.
Montáž pro elektrické stavění
▶ Postupujte podle obrázků (obr. 2, strana 3 – obr. 4, strana 3).
Montáž pro ruční stavění
▶ Viz kap. „Ruční stavění střešního stanu“ na straní 65.
Stavění střešního stanu
Elektrické stavění střešního stanu
VÝSTRAHA! Riziko zranění
Po postavení střešního stanu odpojte napájecí kabel na stejnosměrný proud od napájecího zdroje.
POZNÁMKA
Pokud elektrické stavění nefunguje, postavte střešní stan ručně (viz kap. „Ruční stavění střešního stanu“ na stranì 65).
Postupujte podle obrázků (obr. 5, strana 4 – obr. 10, strana 5 a obr. 17, strana 7).
Ruční stavění střešního stanu
VÝSTRAHA! Riziko zranění
Nepokoušejte se vyměnit tyče, pokud je střešní stan namontován na střeše vozidla.
POZOR! Hmotná škoda
Nepokoušejte se vyjmout náhradní tyče zespodu střešního stanu, pokud je střešní stan namontován na střeše vozidla. Mohlo by dojít k poškození laku vozidla.
- Pokud je střešní stan již namontován na střešním nosiči, demontujte nejprve střešní stan opačným postupem než pri montáži.
- Postupujte podle obrázků (obr. 11, strana 5 – obr. 17, strana 7).
Skládání střešního stanu
VÝSTRAHA! Riziko zranění
Pred složením střešního stanu se ujistěte, že se v něm nenacházejí žádné osoby ani předměty.
POZOR! Hmotná škoda
- Při skládání a zakrývání střešního stanu se ujistěte, že je střešní stan suchý.
- Pokud je v rámu přítomna voda, postavte stan tak, aby se voda vylila ven.
Postupujte v opačném pořadí než při stavění.
Uložení střešního stanu
Uložení na střeše vozidla
VÝSTRAHA! Riziko zranění
- Z důvodu bezpečnosti ostatních účastníků silničního provozu a úspory paliva ukládejte střešní stan během jízdy pouze na střechu vozidla.
- Pokud střešní stan delší dobu nepoužíváte, sundejte jej a uložte podle kap. „Skladování po delší dobu” na straní 66.
-
Dodržujte bezpečnostní pokyny pro přepravu střešního stanu na střeše vozidla (viz kap. „Bezpečnost při přepravě střešního stanu na střeše vozidla“ na stranì 64).
-
Složte střešní stan (viz kap. „Skládání střešního stanu“ na straní 66).
- Uložte žebřík na složený střešní stan (obr. 18, strana 7).
- Na složený střešní stan nasad'te kryt stanu a pevně připněte měkké popruhy na krytu stanu.
Skladování po delší dobu
- Střešní stan demontujte ze střešního nosiče.
- V prípadě potřeby střešní stan vyčistěte (viz kap. „Čištění a péče“ na stranì 66.)
- Před zabalením se ujistěte, že je střešní stan zcela suchý.
- Skladujte na dobře větraném a suchém místě.
Čištění a péče
VÝSTRAHA! Riziko zranění
Střešní stan čistěte a udržujte pouze na zemi. Nikdy nestoupejte na vozidlo za účelem čištění střešního stanu, pokud je namontován na střeše.
POZOR! Hmotná škoda
- K čištění nepoužívejte žádné ostré nebo tvrdé předměty ani čistící prostředky.
- Kčištění nepoužívejte materiály na bázi alkoholu, chemikálie, mýdlo a mycí prostředky.
- Co nejdříve odstraňte ptačí trus a stromovou pryskyřici, aby nedošlo k trvalému poškození materiálu.
POZNÁMKA
- Střešní stan pro účely čištění zcela postavte.
- Pro čištění si vyberte slunečný den, abyste zajistili důkladné vyschnutí materiálu.
V případě potřeby výrobek očistěte čistou vlažnou vodou a měkkým kartáčem.
▶ Před každou jízdou naneste impregnační prostředek proti skvrnám vody a UV záření.
▶ Švy a zipy ošetřujte vhodnými ošetřujícími prostředky.
▶ Motorizované tlačné tyče udržujte v čistotě otíráním čistým suchým hadříkem.
Odstraňování poruch a závad
POZNÁMKA
- Při prvním vystavení vodě může být ve švech určitá vlhkost. Z důvodu této vlhkosti budou vlákna bobtnat a vyplní otvory, které byly vytvořeny při šití.
- Plně vybavená sada náhradních dílů by měla obsahovat:
- vodoodpudivý sprej,
- záplatovou pásku a opravný roztok,
- silikonový sprej na zipy,
- náhradní kolíky.
Problém Náprava
| Únik vody | ► Zkontrolujte těsnost švů, poškození pásek a vlhká místa.► Pokud nelze žádné úniky najít, viz kap. „Kondenzát“ na straní 66.► Pokud zjistíte nějaké úniky, naneste těsnící hmotu. |
| Trhlina v plachtě | ► Kutěsnění plachty použijte záplatovou pásku.► Opravy svěřte autorizovanému odborníkovi. |
| Motor nebo dálkový ovladač nefunguje | ► Použijte náhradní tyče pro ruční stavění (viz kap. „Ruční stavění střešního stanu“ na straní 65).► Opravu elektrického motoru nebo motorizovaných tlačných tyčí nechte provést autorizovaným odborníkem.► Vyměňte baterii dálkového ovladače. |
| Háky žebříku jsou opotřebované nebo zlomené | ► Obratte se na výrobce a požádejte o vý měn u . |
| Hluk při stavění nebo skládání střešního stanu | ► Zkontrolujte tyče a spoje.► Opravy svěřte autorizovanému odborníkovi. |
Kondenzát
Všechny stany jsou vystaveny vnitřnímu kondenzátu, pokud platí jedna nebo více následujících podmínek:
• vysoká vlhkost vzduchu
- pokles teploty
Silný kondenzát může stékat po vnitřní straně střechy a odkapávat z pásků, pásek a jiných vnitřních prvků a být zaměněn za únik.
Zvyšte větrání otevřením dveří a/nebo oken.
Likvidace
Obalový materiál likvidujte v odpadu určeném k recyklaci.
Odpovědnost za vady
Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, kontaktujte svého specializovaného prodejce nebo pobočku výrobce ve vaší zemi (viz dometic.com/dealer).
K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
Záruka se vztahuje na výrobní vady, materiály a díly. Záruka se nevztahuje na vyblednutí krytu a opotrebení způsobené UV zářením, nesprávným použitím, náhodným poškozením, poškozením bouří nebo trvalým, polo-trvalým nebo komerčním použitím. Nevztahuje se na žádné následné škody. Pro reklamací se prosím obraťte na svého prodejce. Tím nejsou dotčena vaše zákonná práva.
Technické údaje
| TRT120E | |
| Napájecí napětí: 12 V(ss) | |
| Příkon: 20 W | |
| Minimální jmenovitý proud zásuvky: | 10 A |
| Frekvence dálkového ovladače: 433 MHz | |
| Hloubka pěnové matrace: 5 cm | |
| Rozměry vnitřního stanu (Š × V × H): 120 × 100 × 200 cm | |
| Rozměry vnějšího stanu (Š × V × H): 132 × 115 × 218 cm | |
| Rozměry balení (Š × V × H): 144 × 32 × 229 cm | |
| Hmotnost (včetně žebříku): 53 kg | |
| Shoda: |  |
