| Termék típusa | Tetősátor járműhöz |
| Márka | Dometic |
| Modell | TRT120E Ocean |
| Belső méretek (sz x m x h) | 120 x 100 x 200 cm |
| Külső méretek (sz x m x h) | 132 x 115 x 218 cm |
| Tárolási méretek (h x sz x m) | 144 x 32 x 229 cm |
| Össztömeg (létrával) | 53 kg |
| Tápellátás | 12 V egyenáram |
| Villamos fogyasztás | 20 W |
| Aljzat minimális teljesítménye | 10 A |
| Távirányító frekvenciája | 433 MHz |
| Matrac | Nagysűrűségű habszivacs, vastagsága 5 cm |
| Befogadóképesség | 2 felnőtt |
| Szerelés | Elektromos (távirányítóval) vagy kézi |
| Létra | Teleszkópos alumínium |
| Szállítási fedél | Tartozék |
| Szellőzés | Szellőzőnyílások |
| Biztonság | Ne használja rossz időben, ne főzzön a sátorban, gyermekek felügyelet nélkül ne tartózkodjanak |
| Karbantartás | Tisztítás meleg vízzel, rendszeres vízhatlanítás, teljes szárítás tárolás előtt |
| Garancia | Törvényes garancia (normál kopás és időjárási károk nélkül) |
Gyakran ismételt kérdések - TRT120E Ocean DOMETIC
Felhasználói kérdések a következőről TRT120E Ocean DOMETIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sátor PDF formátumban ingyenesen! Találja meg kézikönyvét TRT120E Ocean - DOMETIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TRT120E Ocean márka DOMETIC.
HASZNÁLATI ÚTMUTATÓ TRT120E Ocean DOMETIC
Szerelési és használati útmutató .....68
خيمة السفق

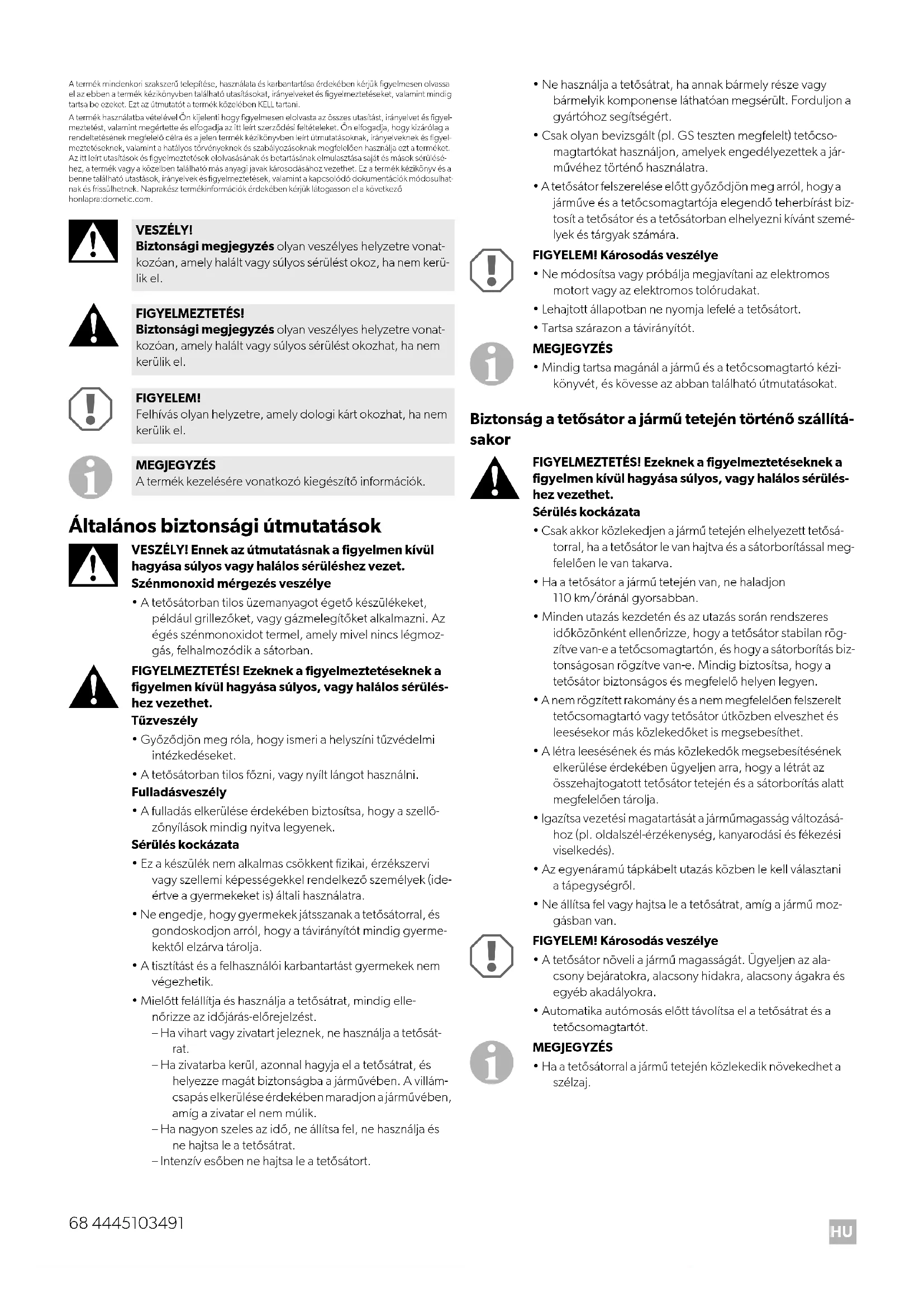

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük figyelmesen olvassa el az eiben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.
A termék használatba vételével őn kijelenti hogy figyelmesen elolvasta az ósszes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogacja az itt leirt szerződési feltételeket. On elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyven beírt üttnutatásoxnak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelésen használja ezt a terméket. Az itt leirt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben taláhat más anyagi javak károsodásanoz vezethet. Ez a termék kézikönyv és a benne taláható utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak és frissülhetnek. Naprakész termékinformációk éródekében kérjük látogasson el a következő honlapra:dormetic.com.
VESZÉLY!
Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely halált vagy súlyos sérülést okoz, ha nem kerülik el.
FIGYELMEZTETÉS!
Biztonsági megjegyzés olyan veszélyes helyzetre vonatkozóan, amely halált vagy súlyos sérülést okozhat, ha nem kerülik el.
FIGYELEM!
Felhívás olyan helyzetre, amely dologi kárt okozhat, ha nem kerülik el.
MEGJEGYZÉS
A termék kezelésére vonatkozó kiegészítő információk.
Általános biztonsági útmutatások
VESZÉLY! Ennek az útmutatásnak a figyelmen kívül hagyása súlyos vagy halálos sérüléshez vezet. Szénmonoxid mérgezés veszélye
- A tetősátorban tilos üzemanyagot égető készülékeket, például grillezőket, vagy gázmelegítőket alkalmazni. Az égés szénmonoxidot termel, amely mivel nincs légmozgás, felhalmozódik a sátorban.
FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.
Tüzveszély
- Győződjön meg róla, hogy ismeri a helyszíni tűzvédelmi intézkedéseket.
- A tetősátorban tilos főzni, vagy nyílt lángot használni.
Fulladásveszély
- A fulladás elkerülése érdekében biztosítsa, hogy a szellőzönyilások mindig nyitva legyenek.
Sérülés kockázata
- Ez a készülék nem alkalmas csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek (ideértve a gyermekeket is) általi használatra.
- Ne engedje, hogy gyermekek játsszanak a tetősátorral, és gondoskodjon arról, hogy a távirányítót mindig gyermekektől elzárva tárolja.
- A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik.
- Mielőtt felállítja és használja a tetősátrat, mindig elle-nőrizze az időjárás-előrejelzést.
– Ha vihart vagy zivatart jeleznek, ne használja a tetősátrat.
– Ha zivatarba kerül, azonnal hagyja el a tetősátrat, és helyezze magát biztonságba a járművében. A villámcsapás elkerülése érdekében maradjon a járművében, amíg a zivatar el nem múlik.
– Ha nagyon szeles az idő, ne állítsa fel, ne használja és ne hajtsa le a tetősátrat.
– Intenzív esőben ne hajtsa le a tetősátort.
- Ne használja a tetősátrat, ha annak bármely része vagy bármelyik komponense láthatóan megsérült. Forduljon a gyártóhoz segítségért.
- Csak olyan bevizsgált (pl. GS teszten megfelelt) tetőcso-magtartókat használjon, amelyek engedélyezettek a jár-művéhez történő használatra.
- A tetősátor felszerelése előtt győződjön meg arról, hogy a járműve és a tetőcsomagtartója elegendő teherbírást biztosít a tetősátor és a tetősátorban elhelyezni kívánt személyek és tárgyak számára.
FIGYELEM! Károsodás veszélye
- Ne módosítsa vagy próbálja megjavítani az elektromos motort vagy az elektromos tolórudakat.
- Lehajtott állapotban ne nyomja lefelé a tetősátort.
• Tartsa szárazon a távirányítót.
MEGJEGYZÉS
- Mindig tartsa magánál a jármű és a tetőcsomagtartó kézikönyvét, és kövesse az abban található útmutatásokat.
Biztonság a tetősátor a jármű tetején történő szállításakor
FIGYELMEZTETÉS! Ezeknek a figyelmeztetéseknek a figyelmen kívül hagyása súlyos, vagy halálos sérüléshez vezethet.
Sérülés kockázata
- Csak akkor közlekedjen a jármű tetején elhelyezett tetősátorral, ha a tetősátor le van hajtva és a sátorborítással megfelelően le van takarva.
- Ha a tetősátor a jármű tetején van, ne haladjon 110 km/óránál gyorsabban.
- Minden utazás kezdetén és az utazás során rendszeres időközönként ellenőrizze, hogy a tetősátor stabilan rögzítve van-e a tetőcsomagtartón, és hogy a sátorborítás biztonságosan rögzítve van-e. Mindig biztosítsa, hogy a tetősátor biztonságos és megfelelő helyen legyen.
- A nem rögzített rakomány és a nem megfelelően felszerelt tetőcsomagtartó vagy tetősátor útközben elveszhet és leesésekor más közlekedőket is megsebesíthet.
- A létra leesésének és más közlekedők megsebesítésének elkerülése érdekében ügyeljen arra, hogy a létrát az összehajtogatott tetősátor tetején és a sátorborítás alatt megfelelően tárolja.
- Igazítsa vezetési magatartását a járműmagasság változásához (pl. oldalszél-érzékenység, kanyarodási és fékezési viselkedés).
- Az egyenáramú tápkábelt utazás közben le kell választani a tápegységről.
- Ne állítsa fel vagy hajtsa le a tetősátrat, amíg a jármű mozgásban van.
FIGYELEM! Károsodás veszélye
- A tetősátor növeli a jármű magasságát. Ügyeljen az alacsony bejáratokra, alacsony hidakra, alacsony ágakra és egyéb akadályokra.
- Automatika autómosás előtt távolítsa el a tetősátrat és a tetőcsomagtartót.
MEGJEGYZÉS
- Ha a tetősátorral a jármű tetején közlekedik növekedhet a szélzaj.
A csomag tartalma
Szerkezeti elem Mennyiség
| Előre összeszerelt tetősátor 1 | |
| Teleszkópos alumínium létra 1 | |
| Sátorborítás 1 | |
| Vezeték nélküli távirányító 1 | |
| Egyenáramú kábel 1 | |
| Szerszámzsák 1 | |
| Műanyag anyacsavarok 8 | |
| M8 x 50 hatlapfejű csavar 8 | |
| M8 lapos alátét 8 | |
| M8 hasított alátét 8 | |
| Sínkupak | 4 |
| U-alakú konzol | 4 |
| Tartalék rúd kézi felállításhoz | 2 |
| L-alakú hatlapú csavarkulcs | 2 |
| Csavarhúzó | 1 |
Rendeltetésszerű használat
Ez a tetősátor a következőkhöz alkalmas:
- egy a célra alkalmas jármű megfelelő tetőcsomagtartójára történő fel- szerelés
- nyugodt és mérsékleten nyugodt időjárás
• túrázás
Ez a tetősátor a következőkhöz nem alkalmas:
- korlátozott fizikai, érzékelési, vagy mentális képességekkel rendelkező személy általi használat
- igen erős szelek vagy hóesés
- egész évszakos felállítás vagy professzionális használat
Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.
Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.
A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:
- Hibás összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is
- Helytelen karbantartás, vagy a gyártó által szállított eredeti cserealkatrészektől eltérő cserealkatrészek használata
- A termék kifejezett gyártói engedély nélküli módosítása
- Az útmutatóban leírt céloktól eltérő felhasználás
A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonalkozó jogát.
A rádiófrekvenciás berendezés megfelel a 2014/53/EU irányelv követelményeinek. A készülék megfelelőségi nyilatkozatát a documents.dometic.com honlapon találhatja meg.
Müszaki leírás
Ez a tetősátor a felállításhoz és összecsukáshoz elektromos motorral és vezeték nélküli távirányítóval van ellátva. Az elektromos motor túlmelegedés elleni védelemmel rendelkezik.
A mellékelt tartalék rudak segítségével a tetősátor kézzel is felállítható.
A tetősátor tartalmaz egy nagysűrűségű habszivacs matracot.
A jármű tetején történő szállításhoz a tetősátor lehajtható és letakarható a mellékelt sátorborítással.
Kezelőelemek
| Számokat lásd:1. ábra,3. oldal | Leírás | Magyarázat |
| 1 | FEL gomb | Felállítja a tetősátrat. |
| 2 | LE gomb | Összecsukja a tetősátrat. |
| 3 | STOP gomb | Megállítja a felállítás és azösszecsukási műveletet. |
A tetősátor használata
FIGYELMEZTETÉS! Sérülés kockázata
- Mielőtt felmászik a létrára, győződjön meg róla, hogy a tetősátor stabilan rögzítve van a tetőcsomagtartóhoz.
- Mielőtt belép a tetősátorba, vagy elhagyja azt, győződjön meg arról, hogy a létra stabilan be van akasztva a tetősátor alapkeretébe.
- Mindig óvatosan másszon fel a létrára.
- Alvás közben a tetősátorból történő kiesés megakadályozása érdekében mielőtt lefekszik aludni, zárja be a tetősátor bejárati ajtaját.
- A tetősátrat csak a távirányítóval irányítsa a földról.
FIGYELEM! Károsodás veszélye
A tetősátor felállítása vagy összecsukása közben hagyja nyitva az oldalsó ablakokat.
Az első használat előtt
Mielött először használná a terméket, egy próbafelállítás végrehajtásával ismerkedjen meg a termékkel. Ellenőrizze a kiszállított csomag hiánytalanságát.
A tetősátor felszerelése
FIGYELMEZTETÉS! Sérülés kockázata
- Amikor Ön és segítője felemeli a tetősátrat a jármű tetejére, győződjön meg róla, hogy más személyek, különösen gyermekek nem tartózkodnak a jármű közelében.
- A tetősátor lezuhanásának megelőzése érdekében a tetősátrat egy másik alkalmas személlyel együtt emelje fel a jármű tetejére.
- A túl nagy emelőerő elkerülése érdekében a tetősátrat az út irányával párhuzamosan és ne ferdén szerelje fel.
- Megfelelően rögzítsen minden csavart.
Szerelés elektromos felállításhoz
Az ábrán bemutatott módon járjon el (2. ábra, 3. oldal – 4. ábra, 3. oldal).
Szerelés kézi felállításhoz
Lásd: „A tetősátor kézi felállítása” fej., 70. oldal.
A tetősátor felállítása
A tetősátor elektromos felállítása
FIGYELMEZTETÉS! Sérülés kockázata
A tetősátor felállítása után húzza ki az egyenáramú tápkábelt a tápegységből.
MEGJEGYZÉS
Ha az elektromos felállítás nem működik, állítsa fel kézzel a tetősátrat (lásd: „A tetősátor kézi felállítása” fej., 70. oldal).
Az ábrán bemutatott módon járjon el (5. ábra, 4. oldal – 10. ábra, 5. oldal és 17. ábra, 7. oldal).
A tetősátor kézi felállítása
FIGYELMEZTETÉS! Sérülés kockázata
Ne próbálja meg kicserélni a rudakat, amíg a tetősátor fel van szerelve a jármű tetejére.
FIGYELEM! Anyagi kár
Ne próbálja meg eltávolítani a tartalék rudakat a tetősátor alól, amíg a tetősátor fel van szerelve a jármű telejére. Ez károsíthatja a jármű fényezését.
- Ha a tetősátor már fel van szerelve a tetőcsomagtartóra, először a szerelési lépések fordított irányú végrehajtásával szerelje le a tetősátrat.
- Az ábrán bemutatott módon járjon el (11. ábra, 5. oldal – 17. ábra, 7. oldal).
A tetősátor lehajtása
FIGYELMEZTETÉS! Sérülés kockázata
Mielött a tetősátrat lehajtja, győződjön meg róla, hogy a tetősátorban nincsenek személyek vagy tárgyak.
FIGYELEM! Anyagi kár
- A tetősátor lehajtásakor és letakarásakor győződjön meg arról, hogy a tetősátor száraz.
- Ha a keretben víz van, a viz kiöntése érdekében állítsa fel a tetősátrat.
▶ Végezze el fordított sorrendben a felállítás lépéseit.
A tetősátor tárolása
Tárolás a jármű tetején
FIGYELMEZTETÉS! Sérülés kockázata
- A többi közlekedő biztonsága és az üzemanyag-takarékosság érdekében a tetősátrat csak utazáskor tárolja a jármű tetején.
- Ha hosszabb ideig nem használja a tetősátrat, vegye le, és tárolja a „Hosszabb ideig tartó tárolás” fej., 70. oldal szakaszban leírtaknak megfelelően.
-
Tartsa be a tetősátor a jármű tetején történő szállítására vonatkozó biztonsági előírásokat (lásd „Biztonság a tetősátor a jármű tetején történő szállításakor” fej., 68. oldal).
-
Hajtsa le a tetősátort (lásd: „A tetősátor lehajtása” fej., 70. oldal).
- A létrát az összehajtott tetősátoron tárolja (18. ábra, 7. oldal).
- Helyezze a sátorborítást az összehajtogatott tetősátorra, és szorosan húzza be a sátorborítás puha szíjait.
Hosszabb ideig tartó tárolás
- Szerelje le a tetősátrat a tetőcsomagtartóról.
- Szükség esetén tisztítsa meg a tetősátrat (lásd: „Tisztítás és karbantartás” fej., 70. oldal).
- Elpakolás előtt győződjön meg arról, hogy a tetősátor teljesen száraz-e.
- Jól szellőző, száraz helyen tárolja.
Tisztítás és karbantartás
FIGYELMEZTETÉS! Sérülés kockázata
A tetősátort csak a földön tisztítsa és tartsa karban. A tetősá- tor tisztításához, soha ne másszon fel a járműre, amig az a tetőre van szerelve.
FIGYELEM! Anyagi kár
- A tisztításhoz ne használjon éles vagy kemény tárgyakat, vagy tisztítószereket.
- A tisztításhoz ne használjon alkohol alapú anyagokat, vegyszereket, szappant és tisztítószereket.
- Távolítsa el a madárűrüléket és a fák gyantáját, mivel ezek tartósan károsíthatják az anyagot.
MEGJEGYZÉS
- A tisztításhoz teljesen állítsa fel a tetősátort.
- Az anyag teljes megszáradása érdekében a tisztítást egy napsütéses napon végezze.
▶ Szükség esetén tiszta, kézmeleg vízzel és puha kefével tisztítsa meg a terméket.
▶ Minden egyes út előtt alkalmazzon víz-, szennyeződés-, és UV-ellenes impregnálást.
▶ A varrásokat és a cipzárakat megfelelő ápolószerekkel ápolja.
Tiszta, száraz kendővel történő áttörléssel tartsa tisztán a motoros toló-rudakat.
Hibaelhárítás
MEGJEGYZÉS
- A vízzel való első érintkezés során némi nedvesség jelenhet meg a varratoknál. A nedvesség hatására a szálak megduzzadnak és kitöltik a varrási művelet során keletkezett lyukakat.
- Egy teljesen felszerelt cserealkatrész készlet a következőket tartalmazza:
- impregnálószer
- javítószalag és javítási megoldás
– szilikonspray a cipzárakhoz - tartalék csapok
Probléma Megoldás
| Vizszivárgás | ► Ellenőrizze a szivárgó varratokat, sérült illesztéseket és a nedves területeket.► Ha nem talál szivárgást, lásd: „Párale-csapódás” fej., 71. oldal.► Ha szivárgást talál, vigyen fel varrat tömitőanyagot. |
| Szakadás a szövetben | ► A szövet lezársához használja a javító-szalagot.► A javításokat hivatalos szakemberrel végeztesse el. |
| Nem működik a motor, vagy a táv-irányító | ► A kézi felállításhoz használja a tartalék rudakat (lásd: „A tetősátor kézi felálli-tása” fej., 70. oldal).► Az elektromos motor vagy a motoros tolórudak javítását engedélyel rendel-kező szakemberrel végeztesse el.► Cserélje ki a távirányítóban az elemet. |
| A létrakampók elhasználódtak vagy eltörtek | ► Csere érdekében forduljon a gyártó-hoz. |
| Zaj a tetősátor felállítása vagy össze-csukása közben | ► Ellenőrizze a rudakat és az illesztése-ket.► A javításokat hivatalos szakemberrel végeztesse el. |
Páralecsapódás
Ha a következő feltételek közül egy vagy több teljesül, akkor minden sátorban kialakul belső páralecsapódás:
- magas a levegő páratartalma
• lecsökken a hömérséklet
Erős páralecsapódás esetén a nedvesség lefolyhat tető belső részén és csöpöghet a rögzítőkről, szalagokról és más belső szerelvényekről, és ezt hibásan szivárgásnak lehet vélni.
▶ Az ajtók és/vagy ablakok nyitásával növelje a szellőzést.
Ártalmatlan'tás
A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulla-dék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
Szavatosság
A termékre a törvény szerinti szavatossági időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a kiskereskedővel, vagy a gyártó helyi képviseletével (lásd: dometic.com/dealer).
A javításhoz, illetve a garancia adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:
- A számla vásárlási dátummal rendelkező másolatát
- A reklamáció okát vagy a hibát tartalmazó leírást
A szavatosság a gyártási hibákra, az anyag és alkatrészhibákra vonatkozik. A szavatosság nem vonatkozik a burkolat kifakulására, az UV-sugárzás miatti kopásra és elhasználódásra, a helytelen használatra, a véletlen károsításra, a vihar általi károkra, vagy az állandó és részleges kereskedelmi használatra. Nem vonatkozik következményes károkra. Igény érvényesítése érdekében forduljon kereskedőjéhez. Ez nem befolyásolja a törvény által biztosított jogait.
Müszaki adatok
| TRT120E | |
| Csatlakozási feszültség: 12 V DC | |
| Teljesítményfelvétel: 20 W | |
| Minimális névleges aljzat árame-rósség: | 10 A |
| Távirányító frekvenciája: 433 MHz | |
| Habszivacs magassága: 5 cm | |
| Belső sátor méretei (szé x ma x mé): 120 x 100 x 200 cm | |
| Külső sátor méretei (szé x ma x mé): 132 x 115 x 218 cm | |
| Csomagolás méretei (szé x ma x mé): | 144 x 32 x 229 cm |
| Súly (létrával): 53 kg | |
| Megfelelőség: | CE UK CA |
