POWX1388 - Machine de soudure PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à souder sans fil
Marque	PowerPlus
Modèle	POWX1388
Alimentation	Batterie intégrée, charge via USB 5 V (adaptateur non fourni)
Temps de charge	Environ 5 à 6 heures
Indicateur de charge	Rouge (en charge) / Vert (chargée)
Température maximale	400 °C
Mise en chauffe	Environ 60 secondes
Type de pointe	Pointe de soudage standard (remplaçable)
Poids	Environ 200 g
Dimensions (L x l x H)	Environ 20 x 3 x 3 cm
Mode expédition	Oui (état dormant pour éviter décharge)
Utilisation	Soudage de cartes électroniques, métaux d'apport
Sécurité	Lunettes de protection, ventilation, ne pas toucher la pointe
Entretien de la pointe	Essuyer sur éponge humide avant, pendant et après usage
Étamage	Requis pour pointe neuve : faire fondre un peu de métal d'apport
Pièces détachées	Pointe de soudage disponible
Garantie	Conforme aux conditions PowerPlus (voir notice)

FOIRE AUX QUESTIONS - POWX1388 PowerPlus

Comment charger la batterie du fer à souder POWX1388 ?

Utilisez un adaptateur USB standard 5 V (non fourni) et connectez le câble USB à la prise de charge arrière. Le temps de charge est d'environ 5 à 6 heures. L'indicateur passe du rouge au vert lorsque la batterie est pleine.

Comment activer le fer à souder après l'achat ?

L'outil est en mode expédition. Branchez l'adaptateur de charge sur l'alimentation électrique : l'indicateur rouge s'allume, puis débranchez. L'outil est alors prêt à être utilisé normalement.

Quelle est la température maximale de la pointe ?

La pointe peut atteindre jusqu'à 400 °C. Ne touchez jamais l'axe ou la pointe pendant l'utilisation.

Comment nettoyer la pointe de soudage ?

Il est fortement recommandé d'essuyer la pointe sur une éponge humide avant, pendant et après le soudage pour prolonger sa durée de vie et améliorer les performances.

Que faire si la batterie ne se charge pas ?

Vérifiez que l'adaptateur USB est bien 5 V. Si le problème persiste, essayez un autre câble USB. Évitez de charger par temps de gel. Si rien ne fonctionne, contactez le service après-vente.

Comment mettre l'outil en mode expédition pour le transport ?

Maintenez le bouton marche/arrêt enfoncé pendant 5 à 8 secondes jusqu'à ce que l'indicateur rouge clignote 3 fois. Relâchez : l'outil est alors en mode dormant et ne peut pas être allumé.

Quels sont les gestes de sécurité essentiels ?

Portez des lunettes de protection, travaillez dans un endroit bien ventilé pour éviter les émanations, et ne touchez jamais la pointe chaude. Tenez le fer par la base de la poignée.

Comment réaliser un bon joint de soudure ?

Nettoyez les surfaces, étamez la pointe, appliquez la chaleur sur la pièce pendant quelques secondes, puis déposez le métal d'apport sur le joint (pas sur le fer). Un joint réussi est lisse et brillant.

Puis-je remplacer la pointe de soudage ?

Oui, la pointe est conçue pour être remplaçable. En utilisation normale, elle a une très longue durée de vie, mais vous pouvez commander une pointe de rechange si nécessaire.

Que faire si le fer ne chauffe pas après allumage ?

Assurez-vous que la batterie est suffisamment chargée (indicateur vert ou rouge clair). Si le problème persiste, il se peut que l'outil soit en mode expédition : rechargez-le pour le réactiver. Consultez la notice si le défaut continue.

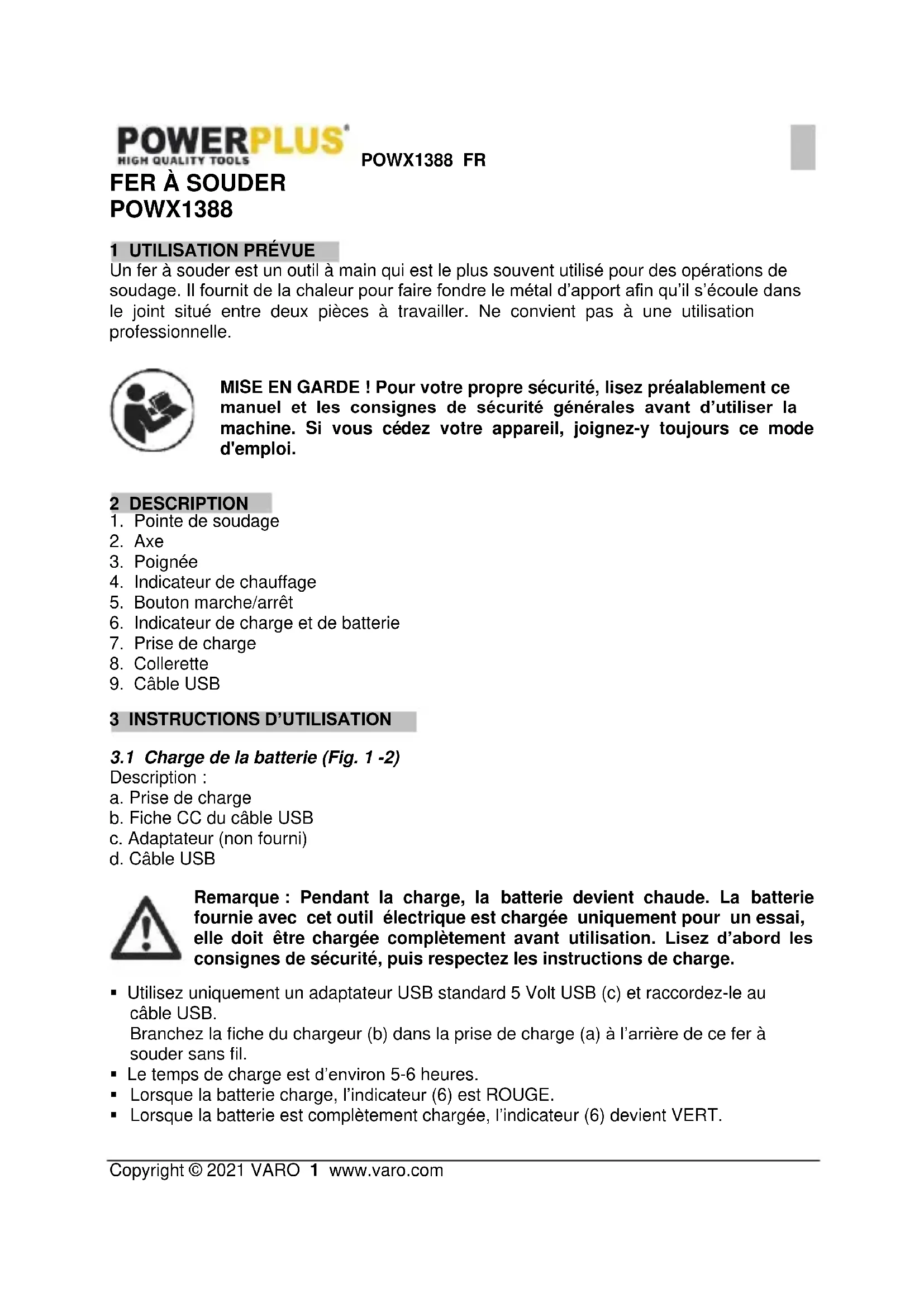

MODE D'EMPLOI POWX1388 PowerPlus

Un fer à souder est un outil à main qui est le plus souvent utilisé pour des opérations de soudage. Il fournit de la chaleur pour faire fondre le métal d'apport afin qu'il s'écoule dans le joint situé entre deux pièces à travailler. Ne convient pas à une utilisation professionnelle.

MISE EN GARDE ! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.

2 Description

1. Pointe de soudage
2. Axe
3. Poignée
4. Indicateur de chauffage
5. Bouton marche/arrêt
6. Indicateur de charge et de batterie
7. Prise de charge
8. Collerette
9. Câble USB

3.1 Charge de la batterie (fig. 1 -2)

Description :

a. Prise de charge b. Fiche CC du câble USB c. Adaptateur (non fourni) d. Câble USB

Remarque : Pendant la charge, la batterie devient chaude. La batterie fournie avec cet outil électrique est chargée uniquement pour un essai ; elle doit être chargée complètement avant utilisation. Lisez d'abord les consignes de sécurité, puis respectez les instructions de charge.

• Utilisez uniquement un adaptateur USB standard 5 Volt USB (c) et raccordez-le au câble USB. Branchez la fiche du chargeur (b) dans la prise de charge (a) à l'arrière de ce fer à souder sans fil.
• Le temps de charge est d'environ 5-6 heures.
• Lorsque la batterie charge, l'indicateur (6) est ROUGE.
• Lorsque la batterie est complètement chargée, l'indicateur (6) devient VERT.

REMARQUE : Ne laissez pas le câble faire des nœuds ou s'entortiller.

REMARQUE : N'utilisez pas de chargeur d'une tension inadaptée pour charger l'outil.

Débranchez l'adaptateur lorsqu'il n'est pas utilisé et rangez-le dans un placard adapté. Évitez de charger votre batterie en cas de gel étant donné que la puissance de charge ne sera pas suffisante.

REMARQUE : Si l'outil n'est pas utilisé pendant de longues périodes, chargez la batterie tous les 3 à 6 mois.

REMARQUE : Pour éviter d'endommager la batterie, lorsque la charge est épuisée, chargez-la jusqu'à pleine charge ou au moins une demi-charge avant de la remiser.

3.2 Bouton marche/arrêt (fig. 3)

Le fer à souder sans fil est équipé d'un bouton marche/arrêt (5), d'un indicateur (6) et d'un indicateur de chauffage (4).

3.3 Utilisation du bouton marche/arrêt :

- Une seule pression, indication de la puissance.

Vert : puissance suffisante.

Rouge : puissance faible.

- Pression maintenue pendant 1 s – mise sous tension.

Rouge : fonctionnement après préchauffage de 60 s.

- Pression maintenue pendant 1 s – mise hors tension.

3.4 Désactivation/activation du mode expédition

REMARQUE : Cet outil est préréglé sur le mode expédition (état dormant) afin d'éviter une décharge de la batterie due à une mauvaise utilisation et au risque d'incendie. L'interrupteur ne peut ainsi pas mettre l'outil en marche.

Avant la première utilisation, le fer à souder doit être activé en raccordant l'adaptateur à l'alimentation électrique, l'indicateur de charge (6) s'allume en rouge, l'outil peut être utilisé normalement après avoir débranché l'adaptateur.

Il est recommandé de réinitialiser l'outil en mode expédition pour le transport ou le remisage. Appuyez sur le bouton marche/arrêt (5) et maintenez-le enfoncé pendant 5 à 8 s, relâchez-le après 3 clignotements de l'indicateur rouge (6) et vérifiez que le bouton ne peut être actionné.

3.5 Préparatifs pour le soudage

AVERTISSEMENT : Utilisez toujours des lunettes de protection et vérifiez que la zone de travail est bien ventilée pour éviter de respirer des émanations nocives.

Le fer à souder est généralement utilisé pour faire fondre et appliquer du métal d'apport sur différentes surfaces, y compris des cartes de circuit imprimé.

Avant de commencer à souder, fixez la pièce à travailler de sorte qu'elle ne bouge pas et ne vous empêche pas de travailler avec précision.

Préparez une éponge humide à proximité pour nettoyer la pointe si nécessaire.

REMARQUE : Il est fortement recommandé d'essuyer la pointe de soudage sur une éponge humide (non fournie) après utilisation afin de prolonger sa durée de service et ses performances.

Faites fondre une petite quantité de métal d'apport sur la pointe du fer (1). Ce processus s'appelle l'étamage, il permet à la chaleur de circuler de la pointe du fer à souder vers le joint à brasure tendre. Il est important de le faire immédiatement avec des pointes de soudage neuves.

Vérifiez que la pièce à travailler et la pointe de soudage sont propres.

La pièce à travailler peut être nettoyée à l'aide d'une petite lime ou d'une lame de couteau. Il est recommandé d'essuyer la pointe de soudage à l'aide d'une éponge humide avant, pendant et après le soudage. Le joint ainsi obtenu sera plus propre et plus solide.

3.6 Soudage

Tenez le fer à souder près de la base de la poignée (3), et juste au-dessus de la collerette (8) comme un stylo.

AVERTISSEMENT : Ne touchez jamais l'axe (2) ou la pointe (1), leur température peut atteindre 400 °C.

Tenez le fer à souder en mettant la pointe en contact avec la pièce à travailler pendant quelques secondes pour lui permettre de chauffer.

Posez lentement du métal d'apport sur le joint, pas sur le fer à souder, ce qui permet au métal d'apport de fondre sur le joint.

Une fois que le métal d'apport a été appliqué sur le joint, immobilisez la pièce à travailler tout en retirant simultanément le métal d'apport et le fer à souder.

REMARQUE : Un joint à brasure tendre réussi est lisse et brillant. Dans le cas contraire, vous devrez chauffer de nouveau le joint et appliquer de nouveau du métal d'apport.

REMARQUE : La pointe de soudage est conçue pour une très longue durée de service, par conséquent, vous n'avez pas besoin de la remplacer dans des conditions d'utilisation normales.
