РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWX1388 PowerPlus

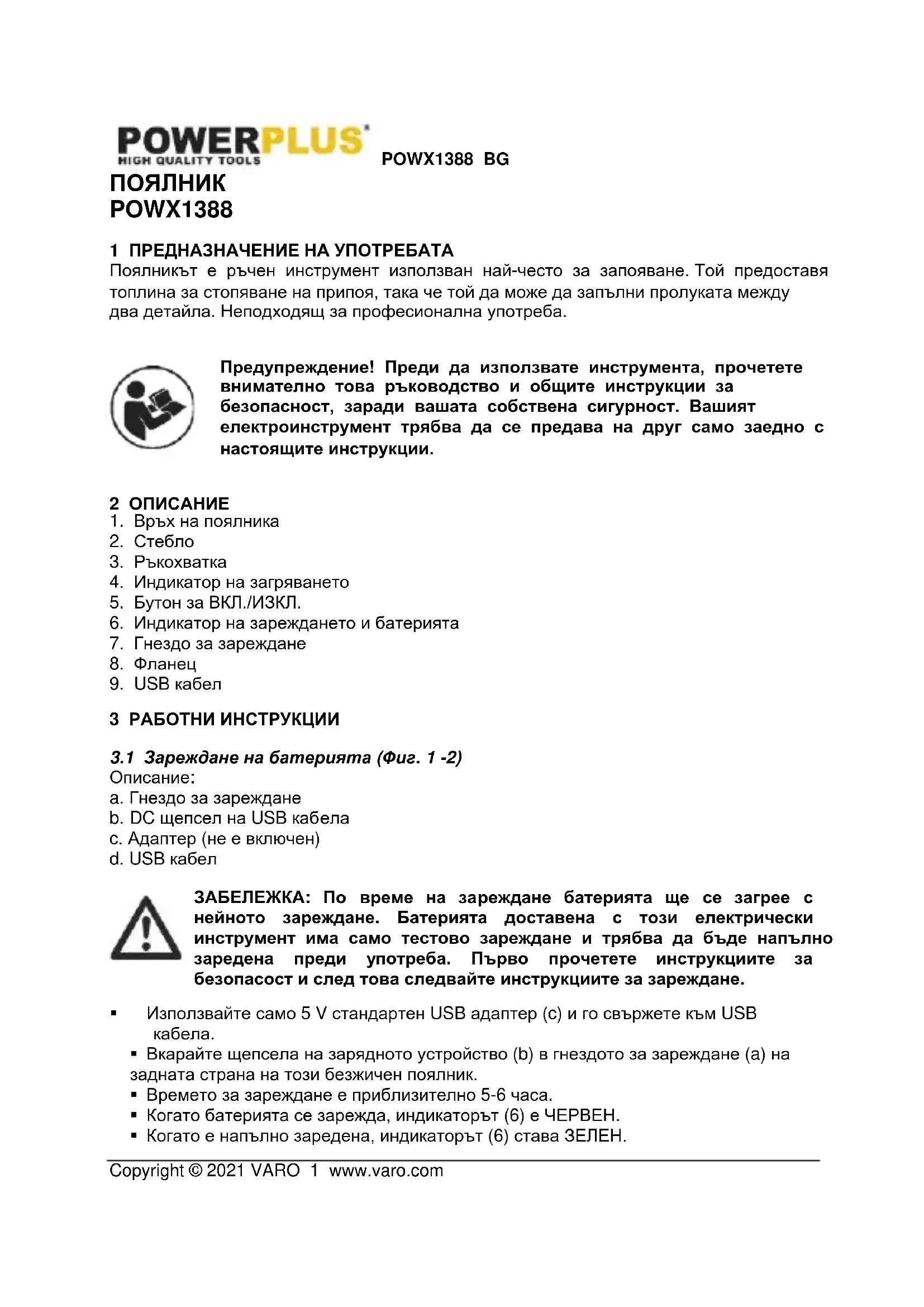

POWX1388 1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА Поялникът е ръчен инструмент използван най-често за запояване. Той предоставя топлина за стопяване на припоя, така че той да може да запълни пролуката между два детайла. Неподходящ за професионална употреба. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ

4. Индикатор на загряването

5. Бутон за ВКЛ./ИЗКЛ.

6. Индикатор на зареждането и батерията

7. Гнездо за зареждане

3.1 Зареждане на батерията (Фиг. 1 -2)

a. Гнездо за зареждане b. DC щепсел на USB кабела c. Адаптер (не е включен) d. USB кабел ЗАБЕЛЕЖКА: По време на зареждане батерията ще се загрее с нейното зареждане. Батерията доставена с този електрически инструмент има само тестово зареждане и трябва да бъде напълно заредена преди употреба. Първо прочетете инструкциите за безопасост и след това следвайте инструкциите за зареждане.

• Използвайте само 5 V стандартен USB адаптер (c) и го свържете към USB

• Вкарайте щепсела на зарядното устройство (b) в гнездото за зареждане (a) на задната страна на този безжичен поялник.

• Времето за зареждане е приблизително 5-6 часа.

• Когато батерията се зарежда, индикаторът (6) е ЧЕРВЕН.

• Когато е напълно заредена, индикаторът (6) става ЗЕЛЕН.POWX1388 BG Copyright © 2021 VARO 2 www.varo.com ЗАБЕЛЕЖКА: Не допускайте кабела да се завърже на възел или да се

ЗАБЕЛЕЖКА: Не използвайте зарядно устройство, което не отговаря на волтажа на уреда, за да го зареждате Изваждайте адаптера, когато не го използвате и го прибирайте в подходящ шкаф за съхранение. Избягвайте зареждане на своята батерия в условия на замръзване, тъй като зарядната мощност няма да бъде достатъчна. ЗАБЕЛЕЖКА: Ако инструментът няма да се използва продължително време, зареждайте батерията на всеки 3-6 месеца. ЗАБЕЛЕЖКА: За да предотвратите повреда на батерията, когато се разреди, зареждайте батерията до достигане на пълния или поне до половината заряд, преди да я приберете.

3.2 Бутон за ВКЛ./ИЗКЛ. (Фиг. 3)

Безжичният поялник е снабден с бутон за ВКЛ./ИЗКЛ. (5), индикатор (6) и индикатор на загряването (4).

3.3 С бутона за ВКЛ./ИЗКЛ.:

• Едно кликване, показване на мощността. Зелено: достатъчна мощност; Червено: ниска мощност.

• Натискане и задържане за 1 сек. – включване на захранването. Червено: работа след подгряване от 60 сек.

• Натискане и задържане за 1 сек. – изключване на захранването.

3.4 Освобождаване/поставяне в транспортен режим

ЗАБЕЛЕЖКА: този инструмент е предварително поставен в транспортен режим (състояние на заспиване), за да се избегне разреждане на батерията поради неправилна работа и рискът от пожар, така че превключвателят да не може да стартира инструмента. Преди първата употреба поялникът трябва да бъде събуден чрез свързване на адаптера към електрозахранването, индикаторът на зареждането (6) показва червено, инструментът може да бъде използван нормално след изваждане на

Препоръчва се връщане на инструмента към транспортен режим, когато се извършва транспортиране или съхранение. Натиснете и задръжте превключвателния бутон (5) за 5-8 сек., отпуснете го след като червеният индикатор (6) премигне 3 пъти и се уверете, че превключвателят не работи.POWX1388 BG Copyright © 2021 VARO 3 www.varo.com

3.5 Подготовка на поялника

ПРЕДУПРЕЖДЕНИЕ: Винаги използвайте предпазни очила и се уверете, че работната зоа е добре вентилирана, за да избегнете вдишване на опасен дим. Поялникът обикновено се използва за стопяване и полагане на припой върху различни повърхности включително печатни платки. Преди започване на запояване затегнете детайла, така че той да не се движи и да не влияе върху точността. Пригответе мокра гъба наблизо, за да почиствате върха, когато е необходимо. ЗАБЕЛЕЖКА: Настойчиво се препоръчва върхът на поялника да се почиства с изтриване с мокра гъба (не е включена) след употреба за удължаване на експлоатационния живот и на ефективността му. Разтопете малко количество припой върху върха на поялника (1). Този процес се нарича „калайдисване“ и помага за протичането на топлината от върха на поялника към запояваното съединение. Важно е да направите това незабавно при нови върхове на поялника. Уверете се, че детайлът и върхът на поялника са чисти. Детайлът може да бъде почистен с употребата на малка пила или острието на нож. Препоръчва се потребителят да избърсва върха на поялника с влажна гъба преди, по време на и след запояване. Това помага за по-чисти и здрави запоявани съединения.

Хванете поялника близо до основата на ръкохватката (3) и малко над фланеца (8) като писалка. ПРЕДУПРЕЖДЕНИЕ: Никога не докосвайте стеблото (2) или върха (1) на поялника, тойй като температурите могат да достигнат до 400 °C. Дръжте поялника с връх притиснат върху детайла за няколко секунди, за да му позволите да се загрее. Бавно подавайте припой върху съединението, не поялника, за да позволите на припоя да се стопи върху съединението. След като припоят бъде нанесен върху съединението, задръжте детайла неподвижен докато отстранявате припоя и поялника едновременно. ЗАБЕЛЕЖКА: Добре запоеното съединение изглежда гладко и бляскаво. Ако това не е така, трябва да загреете отново съединението и да нанесете отново припоя. ЗАБЕЛЕЖКА: Върхът на поялника е проектиран за много дълък експлоатационен живот, така че не е необходимо да го заменяте при нормална употреба.VARO - VIC. VAN ROMPUY nv JOSEPH VAN INSTRAAT 9 - 2500 LIER - BELGIUM OFFICES: IBERICA BRICOLAGE S.L. - ESPAÑA ASIA PACIFIC HONG KONG Ltd / SHANGHAI PRC AUSTRALIA Pty Ltd
