ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX1388 PowerPlus

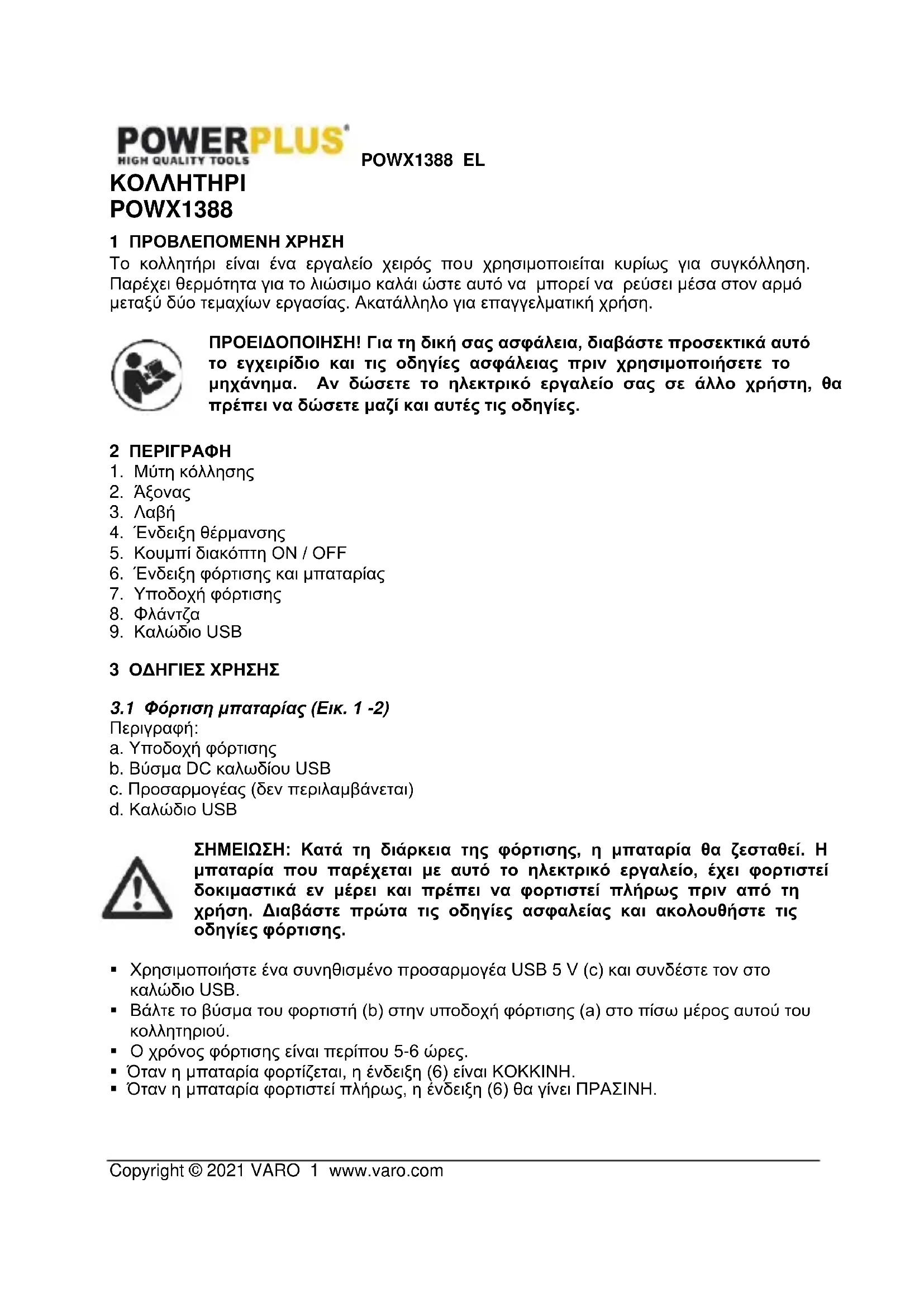

POWX1388 1 ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ Το κολλητήρι είναι ένα εργαλείο χειρός που χρησιμοποιείται κυρίως για συγκόλληση. Παρέχει θερμότητα για το λιώσιμο καλάι ώστε αυτό να μπορεί να ρεύσει μέσα στον αρμό μεταξύ δύο τεμαχίων εργασίας. Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για τη δική σας ασφάλεια, διαβάστε προσεκτικά αυτό το εγχειρίδιο και τις οδηγίες ασφάλειας πριν χρησιμοποιήσετε το μηχάνημα. Αν δώσετε το ηλεκτρικό εργαλείο σας σε άλλο χρήστη, θα πρέπει να δώσετε μαζί και αυτές τις οδηγίες. 2 ΠΕΡΙΓΡΑΦΗ

4. Ένδειξη θέρμανσης

5. Κουμπί διακόπτη ON / OFF

6. Ένδειξη φόρτισης και μπαταρίας

3.1 Φόρτιση μπαταρίας (Εικ. 1 -2)

a. Υποδοχή φόρτισης b. Βύσμα DC καλωδίου USB c. Προσαρμογέας (δεν περιλαμβάνεται) d. Καλώδιο USB ΣΗΜΕΙΩΣΗ: Κατά τη διάρκεια της φόρτισης, η μπαταρία θα ζεσταθεί. Η μπαταρία που παρέχεται με αυτό το ηλεκτρικό εργαλείο, έχει φορτιστεί δοκιμαστικά εν μέρει και πρέπει να φορτιστεί πλήρως πριν από τη χρήση. Διαβάστε πρώτα τις οδηγίες ασφαλείας και ακολουθήστε τις οδηγίες φόρτισης.

• Χρησιμοποιήστε ένα συνηθισμένο προσαρμογέα USB 5 V (c) και συνδέστε τον στο καλώδιο USB.

• Βάλτε το βύσμα του φορτιστή (b) στην υποδοχή φόρτισης (a) στο πίσω μέρος αυτού του κολλητηριού.

• Ο χρόνος φόρτισης είναι περίπου 5-6 ώρες.

• Όταν η μπαταρία φορτίζεται, η ένδειξη (6) είναι ΚΟΚΚΙΝΗ.

• Όταν η μπαταρία φορτιστεί πλήρως, η ένδειξη (6) θα γίνει ΠΡΑΣΙΝΗ.POWX1388 EL Copyright © 2021 VARO 2 www.varo.com ΣΗΜΕΙΩΣΗ: Μην αφήνετε το καλώδιο να κάνει κόμπους ή να τσακίζει. ΣΗΜΕΙΩΣΗ: Μην χρησιμοποιείτε φορτιστή, του οποίου η τάση δεν αντιστοιχεί στην τάση του μηχανήματος. Αποσυνδέστε τον προσαρμογέα όταν δεν χρησιμοποιείται και αποθηκεύστε τον σε κατάλληλο ντουλάπι αποθήκευσης. Αποφύγετε τη φόρτιση της μπαταρίας σας σε συνθήκες ψύξης, καθώς η ισχύς φόρτισης δεν θα είναι επαρκής. ΣΗΜΕΙΩΣΗ: Εάν το εργαλείο πρόκειται να μην χρησιμοποιηθεί για μεγάλο χρονικό διάστημα, φορτίζετε τη μπαταρία κάθε 3-6 μήνες. ΣΗΜΕΙΩΣΗ: Για να αποφευχθεί ζημιά στη μπαταρία, όταν αποφορτιστεί η μπαταρία, φορτίστε τη μπαταρία, είτε πλήρως είτε τουλάχιστον κατά το ήμισυ, πριν από την αποθήκευση.

3.2 Κουμπί διακόπτη ON / OFF (Εικ. 3)

Το ασύρματο κολλητήρι είναι εξοπλισμένο με ένα κουμπί διακόπτη ON / OFF (5), μια ένδειξη (6) και μια ένδειξη θέρμανσης (4).

3.3 Με το κουμπί διακόπτη ON / OFF:

• Με ένα πάτημα, ένδειξη ισχύος. Πράσινο: Αρκετή ισχύς Κόκκινο: Χαμηλή ισχύς.

• Πατήστε και κρατήστε πατημένο για 1 s - ενεργοποίηση. Κόκκινο: Λειτουργία μετά από προθέρμανση 60 s.

• Πατήστε και κρατήστε πατημένο για 1s - απενεργοποίηση.

3.4 Απελευθέρωση / ρύθμιση λειτουργίας μεταφοράς

ΣΗΜΕΙΩΣΗ: αυτό το εργαλείο είναι προρυθμισμένο στη λειτουργία μεταφοράς (κατάσταση αδράνειας), στην οποία έχει πραγματοποιηθεί αποφόρτιση της μπαταρίας προς αποφυγή εσφαλμένης λειτουργίας και κινδύνου πυρκαγιάς, οπότε ο διακόπτης δεν μπορεί να θέσει σε λειτουργία το εργαλείο. Πριν από την πρώτη χρήση, το κολλητήρι πρέπει να ενεργοποιηθεί με σύνδεση του προσαρμογέα στην τροφοδοσία, η ένδειξη φόρτισης (6) να είναι κόκκινη, το εργαλείο μπορεί να χρησιμοποιηθεί κανονικά μετά από την αποσύνδεση του προσαρμογέα. Συνιστάται να επαναφέρετε το εργαλείο στη λειτουργία μεταφοράς κατά τη μεταφορά ή την αποθήκευση. Πατήστε και κρατήστε πατημένο το κουμπί διακόπτη (5) για 5-8 s, αφήστε το αφού η κόκκινη ένδειξη (6) αναβοσβήσει 3 φορές και βεβαιωθείτε ότι ο διακόπτης δεν λειτουργεί.POWX1388 EL Copyright © 2021 VARO 3 www.varo.com

3.5 Προετοιμασία για συγκόλληση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε πάντα γυαλιά ασφαλείας και να βεβαιώνεστε ότι ο χώρος εργασίας αερίζεται καλά για να αποφευχθεί η εισπνοή επικίνδυνων αναθυμιάσεων. Το κολλητήρι χρησιμοποιείται συνήθως για να λιώσει και να εφαρμόσει συγκολλητικό υλικό σε διάφορες επιφάνειες, συμπεριλαμβανομένων κυκλωμάτων. Πριν αρχίσετε τη συγκόλληση, ασφαλίστε το κομμάτι εργασίας έτσι ώστε να μην κινείται και να επηρεάζει την ακρίβεια των κινήσεών σας. Φροντίστε να έχετε ένα υγρό σφουγγάρι κοντά σας για να καθαρίζετε τη μύτη όταν απαιτείται. ΣΗΜΕΙΩΣΗ: Συνιστάται ιδιαίτερα να σκουπίζεται μύτη συγκόλλησης σε ένα υγρό σφουγγάρι (δεν περιλαμβάνεται) μετά από τη χρήση για να παραταθεί η διάρκεια ζωής και η απόδοση. Λιώστε μια μικρή ποσότητα αυγκολλητικής ουσίας στην άκρη του σιδήρου (1). Αυτή η διαδικασία είναι γνωστή ως «επικασσιτέρωση» και θα βοηθήσει τη θερμότητα να ρέει από την άκρη του κολλητηριού στον αρμό της συγκόλλησης. Είναι σημαντικό να το κάνετε αμέσως με τις μύτες συγκόλλησης. Βεβαιωθείτε ότι το τεμάχιο εργασίας και η μύτη συγκόλλησης είναι καθαρά. Το τεμάχιο εργασίας μπορεί να καθαρίζεται με ένα μικρό ξυστρί ή μια λεπίδα μαχαιριού. Συνιστάται ο χρήστης να σκουπίζει τη μύτη συγκόλλησης με ένα υγρό σφουγγάρι πριν, κατά τη διάρκεια και μετά από τη συγκόλληση. Αυτό θα συμβάλει στη δημιουργία ενός καθαρότερου και ισχυρότερου αρμού συγκόλλησης.

Κρατήστε το κολλητήρι κοντά στη βάση της λαβής (3) και ακριβώς πάνω από τη φλάντζα (8) όπως ένα στυλό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην αγγίζετε ποτέ τον άξονα (2) ή τη μύτη (1) καθώς οι θερμοκρασίες μπορούν να φτάνουν και τους 400 °C. Κρατήστε το κολλητήρι με τη μύτη πιεσμένη πάνω στο τεμάχιο εργασίας για λίγα δευτερόλεπτα ώστε αυτό να θερμανθεί. Τροφοδοτήστε αργά το καλάι πάνω στον αρμό, όχι στο κολλητήρι, αφήνοντας το συγκολλητικό να λιώσει πάνω στον αρμό. Μόλις το καλάι εφαρμοστεί στον αρμό, κρατήστε το τεμάχιο ακίνητο καθώς απομακρύνετε το καλάι και το κολλητήρι. ΣΗΜΕΙΩΣΗ: Ένας καλός αρμός συγκόλλησης θα φαίνεται λείος και λαμπερός. Εάν δεν συμβαίνει αυτό, θα χρειαστεί να ξαναθερμάνετε τον αρμό και να εφαρμόσετε ξανά καλάι. ΣΗΜΕΙΩΣΗ: Η μύτη συγκόλλησης έχει σχεδιαστεί για πολύ μεγάλη διάρκεια ζωής, οπότε δεν θα χρειαστεί αντικατάσταση με κανονική χρήση.POWX1388 HR Copyright © 2021 VARO 1 www.varo.com LEMILICA POWX1388 1 NAMJENA Lemilica je ručni alat koji se najčešće koristi za lemljenje. Ono osigurava potrebnu toplinu za taljenje legure za lemljenje kako bi ona mogla prodrijeti u spoj između dva radna dijela. Nije prikladno za profesionalnu uporabu. UPOZORENJE! Radi vaše vlastite sigurnosti pažljivo pročitajte ovaj priručnik i opće sigurnosne upute prije korištenja alata. Uz vaš električni alat obvezno moraju biti priložene i ove upute. 2 OPIS
