NÁVOD NA OBSLUHU POWX1388 PowerPlus

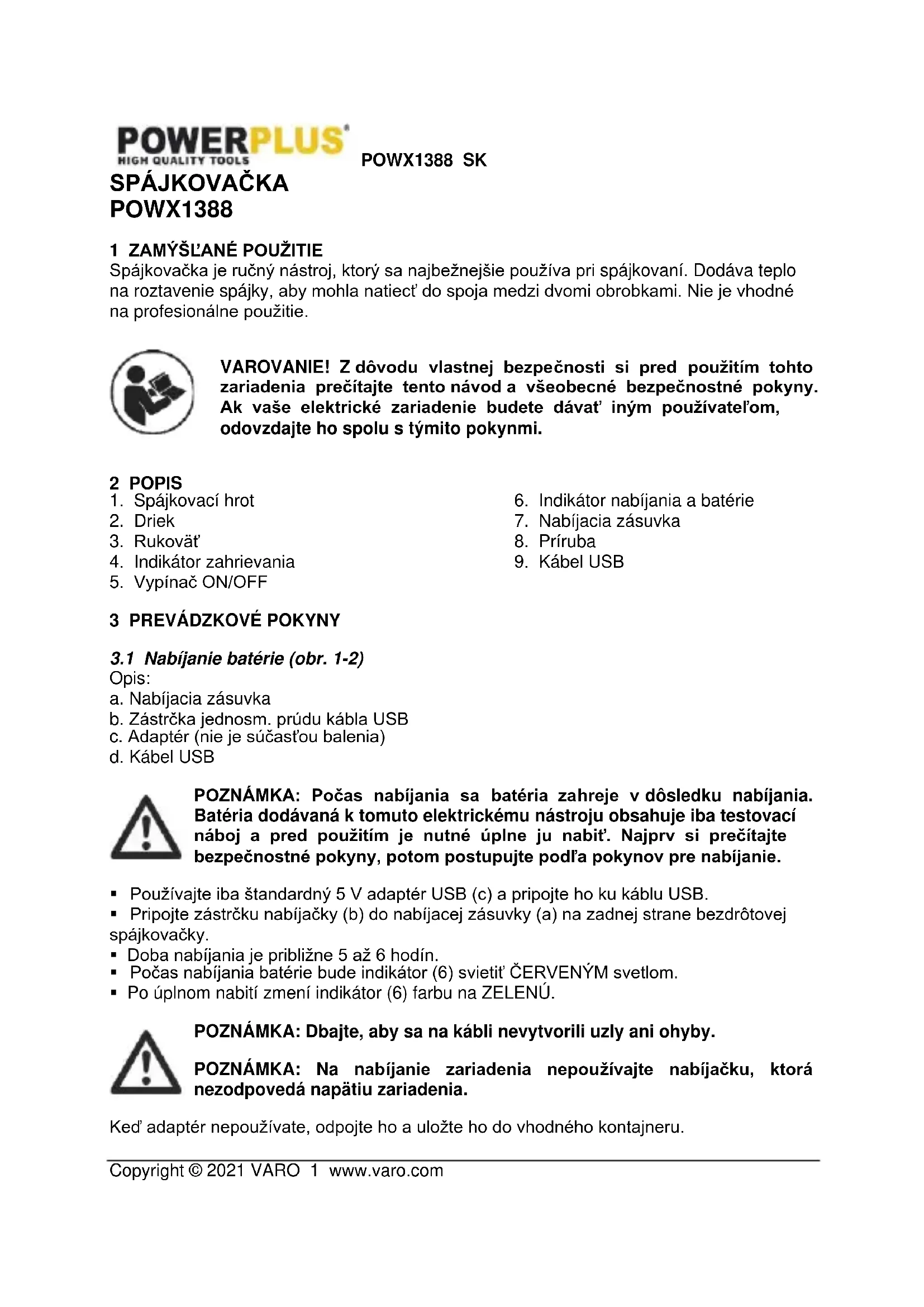

Spájkovačka je ručný nástroj, ktorý sa najbežnejšie používa pri spájkovaní. Dodáva teplo na roztavenie spájky, aby mohla natiecť do spoja medzi dvomi obrobkami. Nie je vhodné na profesionálne použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho spolu s týmito pokynmi. 2 POPIS

Opis: a. Nabíjacia zásuvka b. Zástrčka jednosm. prúdu kábla USB c. Adaptér (nie je súčasťou balenia) d. Kábel USB POZNÁMKA: Počas nabíjania sa batéria zahreje v dôsledku nabíjania. Batéria dodávaná k tomuto elektrickému nástroju obsahuje iba testovací náboj a pred použitím je nutné úplne ju nabiť. Najprv si prečítajte bezpečnostné pokyny, potom postupujte podľa pokynov pre nabíjanie.

3.3 Používanie ON/OFF:

• Jedno kliknutie, indikácia napájania. Zelená: Dostatočné napájanie; Červená: Nízke napájanie.

• Stlačte a podržte po dobu 1 s – zapnutie zariadenia. Červená: Prevádzka po predhrievaní po dobu 60 s.

• Stlačte a podržte po dobu 1 s – vypnutie zariadenia.

3.4 Uvoľnenie/nastavenie prepravného režimu

POZNÁMKA: toto zariadenie je v predvolenom nastavení nastavené do prepravného režimu (režimu spánku), ktorý zabraňuje vybitiu batérie a riziku vzniku požiaru. Preto nie je možné nástroj zapnúť pomocou vypínača. Pred prvým použitím je nutné spájkovačku prepnúť do normálneho režimu pripojením adaptéra k napájaciemu zdroju. Indikátor nabíjania (6) bude svietiť červeným svetlom. Po odpojení adaptéra je možné nástroj normálne používať. Pred prepravou alebo skladovaním odporúčame nástroj znova prepnúť do prepravného režimu. Stlačte a podržte tlačidlo vypínača (5) po dobu 5 až 8 s. Keď červený indikátor (6) 3x zabliká, uvoľnite tlačidlo. Overte, že je tlačidlo vypínača neaktívne.

3.5 Príprava na spájkovanie

UPOZORNENIE: Vždy používajte bezpečnostné okuliare a uistite sa, že je pracovná plocha dobre odvetraná, aby ste sa nenadýchali nebezpečných výparov. Spájkovačka sa obyčajne používa na tavenie a nanášanie spájkovacích materiálov na rôzne povrchy vrátane plošných spojov. Než začnete spájkovať, zaistite obrobok, aby sa nepohyboval a nepriaznivo neovplyvnil vašu presnosť. Pripravte si vlhkú špongiu, pomocou ktorej môžete v prípade potreby očistiť hrot.POWX1388 SK Copyright © 2021 VARO 3 www.varo.com POZNÁMKA: Dôrazne odporúčame utierať spájkovací hrot po použití dočista pomocou vlhkej špongie (nie je súčasťou balenia), čím predĺžite jeho životnosť a zlepšíte jeho výkonnosť. Roztavte malé množstvo spájkovacieho materiálu na hrot spájkovačky (1). Tento proces sa nazýva „cínovanie“ a pomôže pri prenose tepla zo spájkovacieho hrotu na spájkovaný spoj. Je dôležité urobiť to okamžite pri použití nových spájkovacích hrotov. Uistite sa, že sú obrobok aj spájkovací hrot čisté. Obrobok môžete očistiť pomocou malého pilníka alebo čepele noža. Odporúčame, aby používateľ utrel spájkovací hrot vlhkou špongiou pred, počas aj po spájkovaní. Tým dosiahnete čistejší a silnejší spájkovaný spoj.

Uchopte spájkovačku v blízkosti základne rukoväte (3) a tesne nad prírubou (8) ako pero. UPOZORNENIE: Nikdy sa nedotýkajte drieku (2) ani hrotu (1) – tieto súčasti môžu dosiahnuť teplotu až 400 °C! Držte spájkovačku tak, aby bol hrot po niekoľko sekúnd pritisnutý k obrobku. Tým ho necháte zahriať sa. Pomaly nanášajte spájkovací materiál na spoj, nie na spájkovačku. Nechajte spájkovací materiál, aby sa roztavil na spoj. Až bude spájkovací materiál nanesený na spoj, držte obrobok nehybne a zároveň súčasne odstráňte spájkovací materiál aj spájkovačku. POZNÁMKA: Dobrý spájkovaný spoj bude lesklý a hladký. Ak to tak nie je, budete musieť spoj znova zahriať a znova naniesť spájkovací materiál. POZNÁMKA: Spájkovací hrot je navrhnutý tak, aby mal veľmi dlhú životnosť. Preto ho za bežných podmienok používania nie je nutné vymieňať.POWX1388 RO Copyright © 2021 VARO 1 www.varo.com
