POWX1388 - Máquina de soldar PowerPlus - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soldador inalámbrico
Marca	PowerPlus
Modelo	POWX1388
Alimentación	Batería integrada, carga mediante USB 5 V (adaptador no incluido)
Tiempo de carga	Aproximadamente 5 a 6 horas
Indicador de carga	Rojo (cargando) / Verde (cargada)
Temperatura máxima	400 °C
Tiempo de calentamiento	Aproximadamente 60 segundos
Tipo de punta	Punta de soldadura estándar (reemplazable)
Peso	Aproximadamente 200 g
Dimensiones (L x An x Al)	Aproximadamente 20 x 3 x 3 cm
Modo envío	Sí (estado inactivo para evitar descarga)
Uso	Soldadura de placas electrónicas, metales de aporte
Seguridad	Gafas de protección, ventilación, no tocar la punta
Mantenimiento de la punta	Limpiar con esponja húmeda antes, durante y después del uso
Estañado	Requerido para punta nueva: derretir un poco de metal de aporte
Piezas de repuesto	Punta de soldadura disponible
Garantía	Conforme a las condiciones de PowerPlus (ver manual)

Preguntas frecuentes - POWX1388 PowerPlus

¿Cómo cargar la batería del soldador POWX1388?

Utilice un adaptador USB estándar de 5 V (no incluido) y conecte el cable USB al puerto de carga trasero. El tiempo de carga es de aproximadamente 5 a 6 horas. El indicador cambia de rojo a verde cuando la batería está llena.

¿Cómo activar el soldador después de la compra?

La herramienta está en modo envío. Conecte el adaptador de carga a la alimentación eléctrica: el indicador rojo se enciende, luego desconecte. La herramienta está lista para usarse normalmente.

¿Cuál es la temperatura máxima de la punta?

La punta puede alcanzar hasta 400 °C. Nunca toque el eje ni la punta durante el uso.

¿Cómo limpiar la punta de soldadura?

Se recomienda encarecidamente limpiar la punta con una esponja húmeda antes, durante y después de soldar para prolongar su vida útil y mejorar el rendimiento.

¿Qué hacer si la batería no se carga?

Verifique que el adaptador USB sea de 5 V. Si el problema persiste, pruebe con otro cable USB. Evite cargar en climas helados. Si nada funciona, contacte al servicio postventa.

¿Cómo poner la herramienta en modo envío para el transporte?

Mantenga presionado el botón de encendido/apagado durante 5 a 8 segundos hasta que el indicador rojo parpadee 3 veces. Suelte: la herramienta está en modo inactivo y no se puede encender.

¿Cuáles son las medidas de seguridad esenciales?

Use gafas de protección, trabaje en un lugar bien ventilado para evitar emanaciones, y nunca toque la punta caliente. Sostenga el soldador por la base del mango.

¿Cómo hacer una buena unión de soldadura?

Limpie las superficies, estañe la punta, aplique calor sobre la pieza durante unos segundos, luego deposite el metal de aporte sobre la unión (no sobre el soldador). Una unión exitosa es lisa y brillante.

¿Puedo reemplazar la punta de soldadura?

Sí, la punta está diseñada para ser reemplazable. Con uso normal, tiene una vida útil muy larga, pero puede pedir una punta de repuesto si es necesario.

¿Qué hacer si el soldador no calienta después de encender?

Asegúrese de que la batería esté suficientemente cargada (indicador verde o rojo claro). Si el problema persiste, es posible que la herramienta esté en modo envío: recárguela para reactivarla. Consulte el manual si el fallo continúa.

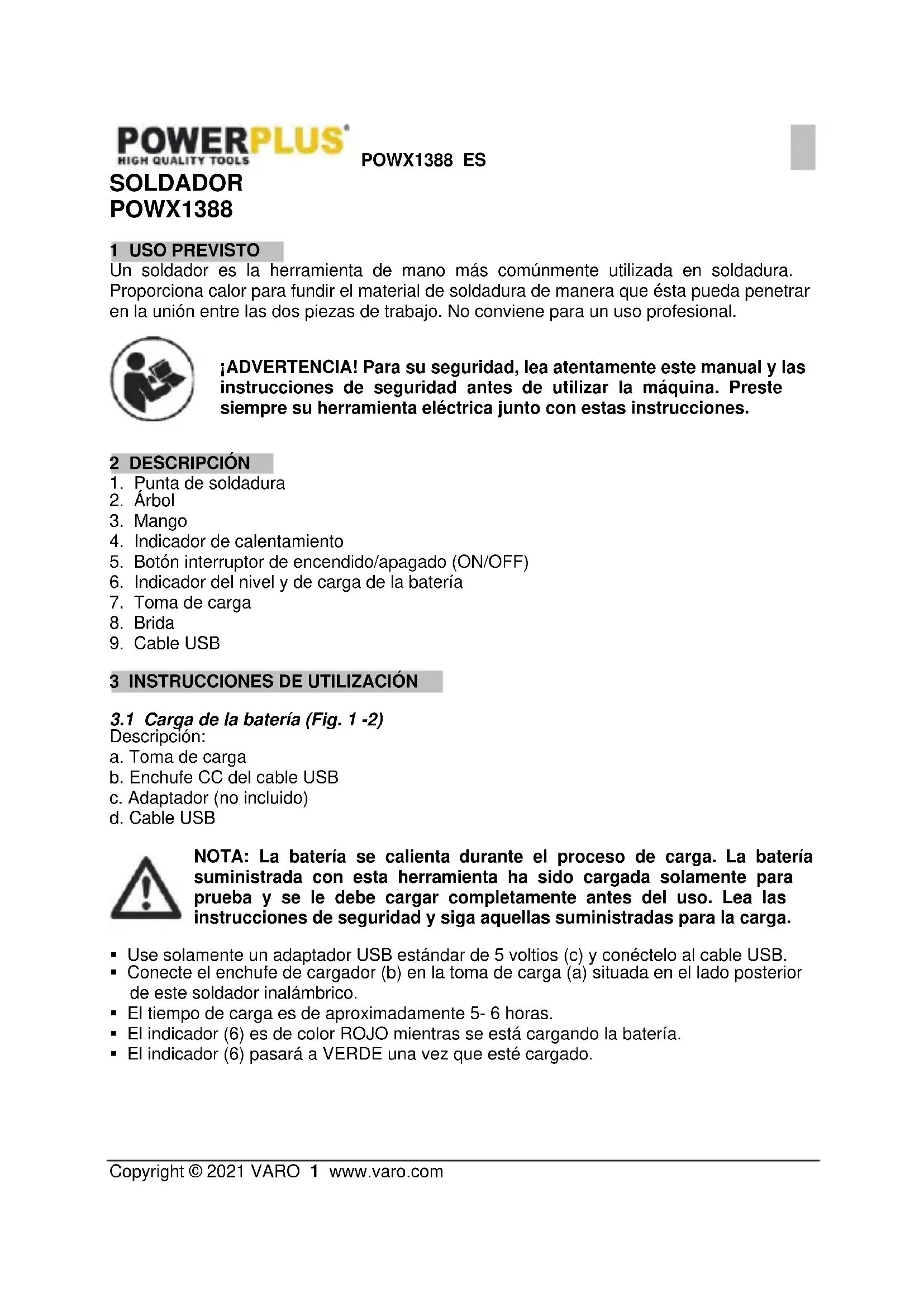

MANUAL DE USUARIO POWX1388 PowerPlus

ES ESPAÑOL TRADUCCIÓN DEL MANUAL DE INSTRUCCIONES ORIGINAL

Un soldador es la herramienta de mano más comúnmente utilizada en soldadura. Proporciona calor para fundir el material de soldadura de manera que ésta pueda penetrar en la unión entre las dos piezas de trabajo. No conviene para un uso profesional.

¡ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de seguridad antes de utilizar la máquina. Preste siempre su herramienta eléctrica junto con estas instrucciones.

2 DESCRIPCIÓN

1. Punta de soldadura
2. Árbol
3. Mango
4. Indicador de calentamiento
5. Botón interruptor de encendido/apagado (ON/OFF)
6. Indicador del nivel y de carga de la batería
7. Toma de carga
8. Brida
9. Cable USB

3 INSTRUCCIONES DE UTILIZACIÓN

3.1 Carga de la batería (Fig. 1 -2)

Descripción:

a. Toma de carga
b. Enchufe CC del cable USB
c. Adaptador (no incluido)
d. Cable USB

NOTA: La batería se calienta durante el proceso de carga. La batería suministrada con esta herramienta ha sido cargada solamente para prueba y se le debe cargar completamente antes del uso. Lea las instrucciones de seguridad y siga aquellas suministradas para la carga.

• Use solamente un adaptador USB estándar de 5 voltios (c) y conéctelo al cable USB.
• Conecte el enchufe de cargador (b) en la toma de carga (a) situada en el lado posterior de este soldador inalámbrico.
• El tiempo de carga es de aproximadamente 5-6 horas.
• El indicador (6) es de color ROJO mientras se está cargando la batería.
• El indicador (6) pasará a VERDE una vez que esté cargado.

NOTA: No permita que se formen nudos en el cable o que éste se retuerza.

NOTA: No utilice un cargador que no corresponda a la tensión nominal para cargar la máquina

Desenchufe el adaptador cuando no lo utilice y póngalo en un armario de almacenamiento adecuado.

Evite cargar la batería en condiciones de frío dado que la potencia de carga no será suficiente.

NOTA: Si no se utiliza la herramienta durante largos periodos, cargue la batería cada 3-6 meses.

NOTA: Para no dañar la batería cuando ésta se descarga, cárguela completamente o a no menos de la mitad de su capacidad antes de almacenar la herramienta.

3.2 Botón interruptor de encendido/apagado (On/Off) (Fig. 3)

El soldador inalámbrico está equipado con un botón interruptor de encendido/apagado (5), un indicador de carga (6) y un indicador de calentamiento (4).

3.3 Con el botón interruptor de encendido/apagado (ON/OFF):

- Hacer una sola vez clic, indicación de potencia.

• Verde: Potencia suficiente; Rojo: Baja potencia.
• Presionar y mantener 1 segundo. – encendido.

Rojo: Funcionamiento después de precalentamiento 60 segundos.

- Presionar y mantener 1 segundo. – apagado.

3.4 Liberación/ajuste del modo de transporte

NOTA: esta herramienta ha sido preparada para el transporte (estado inactivo) de forma que no pueda arrancar y para evitar el riesgo de incendio y que la batería se descargue debido a un mal funcionamiento.

Antes de la primera utilización, se debe activar el soldador conectando el adaptador a la alimentación, el indicador de carga (6) se enciende en rojo; se puede utilizar normalmente la herramienta tras haber desenchufado el adaptador.

Se recomienda poner nuevamente la herramienta en este modo de transporte para transportarla o almacenarla. Presione y mantenga presionado el botón interruptor (5) 5-8 segundos, suéltelo después de que el indicador luminoso rojo (6) parpadee 3 veces y asegúrese de que el interruptor no funcione.

3.5 Preparación para soldar

ADVERTENCIA: Use siempre gafas de seguridad y asegúrese de que el área de trabajo esté bien ventilada para evitar respirar humos tóxicos.

Se utiliza generalmente el soldador para fundir y aplicar el material de aporte sobre varias superficies, incluidas las tarjetas de circuitos.

Antes de comenzar a soldar, sujete la pieza de trabajo de forma que no se mueva ni afecte la precisión.

Tenga cerca una esponja húmeda para limpiar la punta, si fuere necesario.

NOTA: Se recomienda vivamente limpiar la punta para soldar en una esponja húmeda (no suministrada) después de cada utilización para prolongar sus prestaciones técnicas, así como su vida útil.

Haga fundir una pequeña cantidad de material de aporte sobre la punta del soldador (1). Este proceso llamado "estañado" facilita el paso del calor de la punta del soldador a la unión de soldadura. Es importante hacerlo inmediatamente con nuevas puntas de soldadura nuevas.

Asegúrese de que la pieza de trabajo y la punta para soldar estén limpias.

Se puede limpiar la pieza de trabajo con una pequeña lima o la hoja de un cuchillo. Se recomienda al usuario limpiar la punta de soldadura con una esponja húmeda antes, durante y después de soldar. Esto hará que la unión de soldadura sea más limpia y fuerte.

3.6 Soldadura

Sujete el soldador cerca de la base del mango (3), justo por encima de la brida (8) como lo haría con una pluma.

ADVERTENCIA: Nunca toque el eje (2) o la punta (1) porque las temperaturas pueden alcanzar 400 °C.

Sujete el soldador presionando la punta sobre la pieza de trabajo durante algunos segundos para que se caliente.

Aporte lentamente el material sobre la unión, permitiendo que éste funda.

Tras haber aplicado el material de aporte en la unión, mantenga la pieza de trabajo inmóvil mientras retira simultáneamente el material de aporte que queda y el soldador.

NOTA: Una buena unión de soldadura será lisa y brillante. En caso contrario, se deberá calentar nuevamente la unión y volver a aplicar el material de aporte.

NOTA: La punta para soldar tiene un periodo de vida útil muy largo y ni requiere que se le reemplace en condiciones normales de utilización.

SALDATORE

POWX1388

1 USO PREVISTO

- Prima e segure por 1 seg. - ligado.
