Tip de produs	Fier de lipit fără fir
Marcă	PowerPlus
Model	POWX1388
Alimentare	Baterie integrată, încărcare prin USB 5 V (adaptor neinclus)
Timp de încărcare	Aproximativ 5 până la 6 ore
Indicator de încărcare	Roșu (în încărcare) / Verde (încărcat)
Temperatură maximă	400 °C
Încălzire	Aproximativ 60 de secunde
Tip de vârf	Vârf de lipit standard (înlocuibil)
Greutate	Aproximativ 200 g
Dimensiuni (L x l x H)	Aproximativ 20 x 3 x 3 cm
Mod expediție	Da (stare latentă pentru a evita descărcarea)
Utilizare	Lipirea plăcilor electronice, metale de adaos
Siguranță	Ochelari de protecție, ventilație, nu atingeți vârful
Întreținerea vârfului	Ștergeți pe un burete umed înainte, în timpul și după utilizare
Cositorire	Necesar pentru vârf nou: topiți puțin metal de adaos
Piese de schimb	Vârf de lipit disponibil
Garanție	Conform condițiilor PowerPlus (vezi manualul)

Întrebări frecvente - POWX1388 PowerPlus

Cum se încarcă bateria fierului de lipit POWX1388?

Utilizați un adaptor USB standard de 5 V (neinclus) și conectați cablul USB la priza de încărcare din spate. Timpul de încărcare este de aproximativ 5 până la 6 ore. Indicatorul trece de la roșu la verde când bateria este plină.

Cum se activează fierul de lipit după achiziționare?

Sculele este în modul expediție. Conectați adaptorul de încărcare la sursa de alimentare: indicatorul roșu se aprinde, apoi deconectați. Sculele este atunci gata de utilizare normală.

Care este temperatura maximă a vârfului?

Vârful poate atinge până la 400 °C. Nu atingeți niciodată axul sau vârful în timpul utilizării.

Cum se curăță vârful de lipit?

Se recomandă insistent să ștergeți vârful pe un burete umed înainte, în timpul și după lipire pentru a prelungi durata de viață și a îmbunătăți performanța.

Ce trebuie făcut dacă bateria nu se încarcă?

Verificați dacă adaptorul USB este de 5 V. Dacă problema persistă, încercați un alt cablu USB. Evitați încărcarea pe timp de îngheț. Dacă nimic nu funcționează, contactați serviciul de asistență.

Cum se pune scula în modul expediție pentru transport?

Mențineți apăsat butonul de pornire/oprire timp de 5 până la 8 secunde până când indicatorul roșu clipește de 3 ori. Eliberați: scula este atunci în modul latent și nu poate fi pornită.

Care sunt măsurile esențiale de siguranță?

Purtați ochelari de protecție, lucrați într-un loc bine ventilat pentru a evita emanațiile și nu atingeți niciodată vârful fierbinte. Țineți fierul de bază a mânerului.

Cum se realizează o îmbinare bună de lipit?

Curățați suprafețele, cositoriți vârful, aplicați căldura pe piesă timp de câteva secunde, apoi depuneți metalul de adaos pe îmbinare (nu pe fier). O îmbinare reușită este netedă și strălucitoare.

Pot înlocui vârful de lipit?

Da, vârful este conceput pentru a fi înlocuibil. În utilizare normală, are o durată de viață foarte lungă, dar puteți comanda un vârf de schimb dacă este necesar.

Ce trebuie făcut dacă fierul nu se încălzește după pornire?

Asigurați-vă că bateria este suficient de încărcată (indicator verde sau roșu deschis). Dacă problema persistă, este posibil ca scula să fie în modul expediție: reîncărcați-o pentru a o reactiva. Consultați manualul dacă defectul continuă.

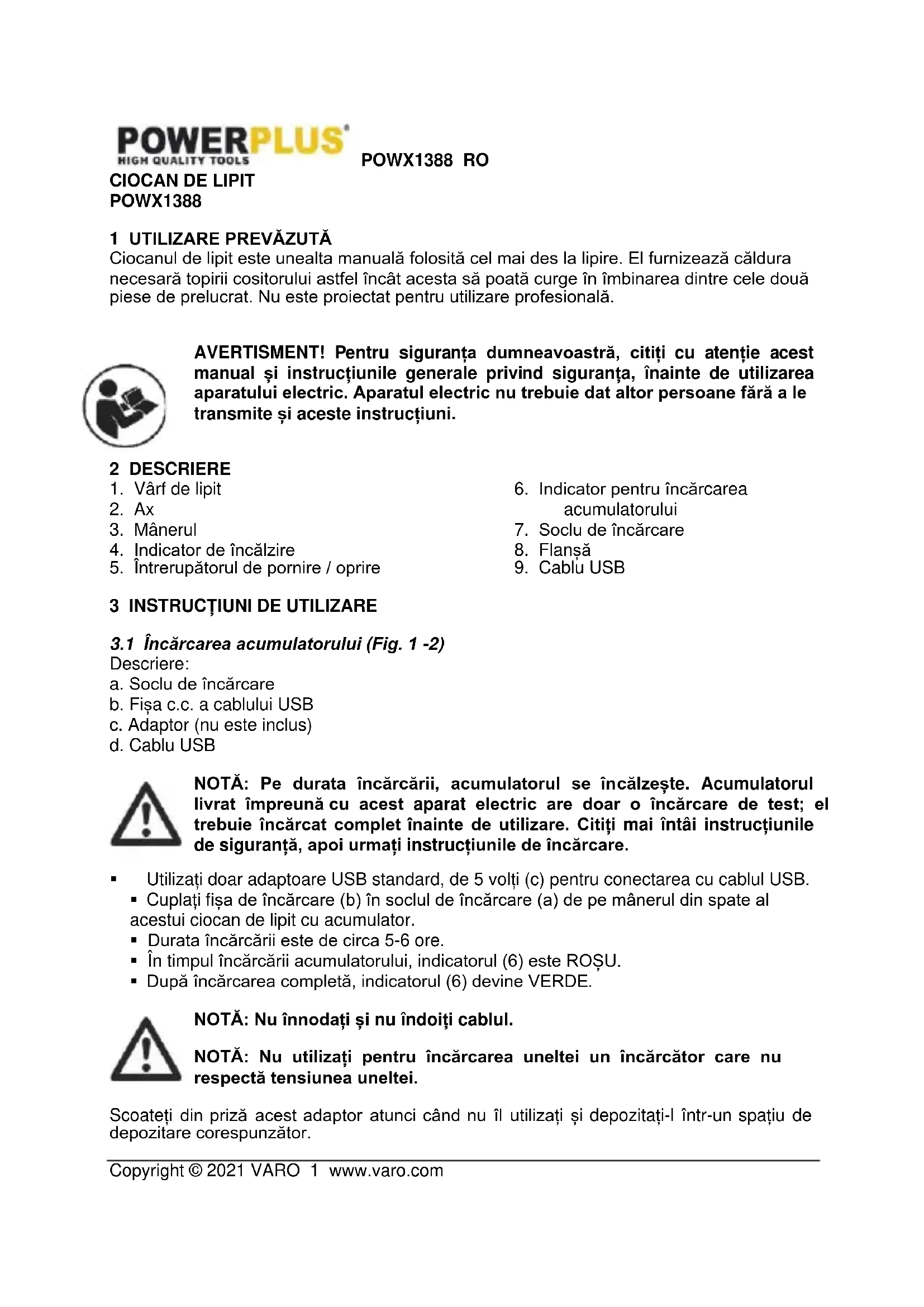

MANUAL DE UTILIZARE POWX1388 PowerPlus

Ciocanul de lipit este unealta manuală folosită cel mai des la lipire. El furnizează căldura necesară topirii cositorului astfel încât acesta să poată curge în îmbinarea dintre cele două piese de prelucrat. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului electric. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE

1. Vârf de lipit
2. Ax
3. Mânerul
4. Indicator de încălzire

5. Întrerupătorul de pornire / oprire

6. Indicator pentru încărcarea acumulatorului

7. Soclu de încărcare
8. Flanşă
9. Cablu USB

3 INSTRUCTIUNI DE UTILIZARE

3.1 Încărcarea accumulatorului (Fig. 1 -2)

Descriere:

a. Soclu de încărcare
b. Fişa c.c. a cablului USB
c. Adaptor (nu este inclus)
d. Cablu USB

NOTĂ: Pe durata încărcării, accumulatorul se încălzește. Acumulatorul livrat împreună cu acest aparat electric are doar o încărcare de test; el trebuie încărcat complet înainte de utilizare. Citiți mai întâi instrucțiunile de siguranță, apoi urmați instrucțiunile de încărcare.

Utilizați doar adaptoare USB standard, de 5 volți (c) pentru conectarea cu cablul USB.

• Cuplați fișa de încărcare (b) în soclul de încărcare (a) de pe mânerul din spate al acestui ciocan de lipit cu accumulator.
• Durata încărcării este de circa 5-6 ore.
• În timpul încărcării accumulatorului, indicatorul (6) este ROŞU.
• După încărcarea completă, indicatorul (6) devine VERDE.

NOTĂ: Nu înnodati și nu îndoiti cablul.

NOTĂ: Nu utilizați pentru încărcarea uneltei un încărcător care nu respectă tensiunea uneltei.

Scoateți din priză acest adaptor atunci când nu îl utilizați și depozitați-l într-un spațiu de depozitare corespunzător.

Evitați încărcarea acumulatorului în condiții de îngheț deoarece nivelul de energie nu va fi suficient.

NOTĂ: Dacă nu utilizati unealta perioade lungi de timp, încărcați acumulatorul la fiecare 3-6 luni.

NOTĂ: Pentru a preveni deteriorarea accumulatorului după descărcarea acestuia, înainte de depozitare încărcați-l complet sau nu mai puțin de jumătate din nivelul maxim de încărcare.

3.2 Întrerupătorul de PORNIRE / OPRIRE (Fig. 3)

Ciocanul de lipit cu accumulator este prevăzut cu un întrerupător de PORNIRE / OPRIRE (5), un indicator (6) și un indicator de încălzire (4).

3.3 La întrerupătorul de PORNIRE / OPRIRE:

- un singur clic, indică alimentarea.

Verde: Energie suficientă;

- Tineți apăsat 1 secundă - alimentare.

Roşu: Funcționare după preîncălzire 60 secunde.

- Tineți apăsat 1 secundă - oprire alimentare.

3.4 Eliberare / reglare mod livrare

NOTĂ: această unealtă este reglată din fabricație în modul de livrare (în stare latentă) care previne descărcarea uneltei din cauza nefunctionării și pericolul de incendiu, comutatorul neputând porni unealta.

Înainte de prima utilizare, ciocanul de lipit trebuie reactivat prin conectarea adaptorului la sursa de alimentare; indicatorul de încărcare (6) devine roşu și unealta poate fi utilizată normal după decuplarea adaptorului.

Se recomandă reglarea uneltei la modul de livrare atunci când este transportată sau depozitată. Tineți apăsat comutatorul de pornire / oprire (5) timp de 5 - 8 secunde, eliberați-l după ce indicatorul roșu (6) clipește de 3 ori și asigurați-vă că nu funcționează comutatorul.

3.5 Pregătirea ciocanului

AVERTISMENT: Utilizați întotdeauna ochelarii de protecție și asigurați ventilarea corespunzătoare a zonei de lucru pentru a ajuta la evitarea inhalării de gaze periculoase.

Ciocanul de lipit se utilizează de obicei pentru a topi materialul de lipit pe diverse suprafețe, inclusiv plăci cu circuite integrate.

Înainte de a începe lipirea, asigurați piesa de prelucrat astfel încât să nu se miște și să nu afecteze precizia prelucrării.

Pregătiți un burete umed pentru a curăța vârful, dacă este nevoie.

NOTĂ: Se recomandă insistent curățarea vârfului de lipit cu un burete umed (nu este livrat împreună cu unealta), după utilizare, pentru prelungirea duratei de exploatare și a performanței.

Topiți o cantitate mică de material de lipit pe vârful ciocanului (1). Acest proces este cunoscut drept „cositorire” și va ajuta la trecerea căldurii de la vârful ciocanului de lipit către lipitură. Este important să faceți acest lucru imediat în cazul vârfurilor de lipit noi.

Asigurati-vă că piesa de prelucrat si vârful de lipit sunt curate.

Piesa de prelucrat poate fi curățată cu ajutorul unei pile mici sau cu lama unui cuțit. Se recomandă ca utilizatorul să curețe prin ștergere vârful de lipit cu un burete umed, înainte, în timpul și după lipire. Acest lucru va ajuta la o lipire mai curată și mai puternică.

3.6 Lipirea

Țineți ciocanul de lipit aproape de baza mânerului (3) și imediat deasupra flanșei (8), ca pe un stilou.

AVERTISMENT: Nu atingeti niciodată axul (2) sau vârful (1) deoarece temperatura poate atinge 400 °C.

Țineți ciocanul de lipit cu vârful presat pe piesa de prelucrat, timp de câteva secunde, pentru a permite încălzirea acesteia.

Avansați lent materialul de lipit către lipitură, nu ciocanul de lipit, permitând materialului să se topească pe lipitură.

După ce materialul de lipit a fost aplicat pe lipitură, țineți nemișcată piesa de prelucrat și simultan îndepărtați materialul de lipit și ciocanul de lipit.

NOTĂ: O lipitură corespunzătoare va fi netedă și strălucitoare. Dacă nu este așa, trebuie să reîncălziți lipitura și să aplicați din nou materialul de lipit.

NOTĂ: Vârful de lipit este proiectat pentru o durată foarte mare de exploatare, prin urmare nu trebuie înlocuit, în cazul unei utilizări normale.
