MANUAL DE UTILIZARE POWDP7060 PowerPlus

5.4 Folosirea și întreținerea aparatului electric ......................................................... 4

7.1 Indicații privind încărcătorul (Fig. 1) ..................................................................... 6

7.2 Scoaterea/introducerea acumulatorului (Fig. 2) .................................................. 6

7.3 Indicator al încărcării acumulatorului (Fig. 3) ...................................................... 6

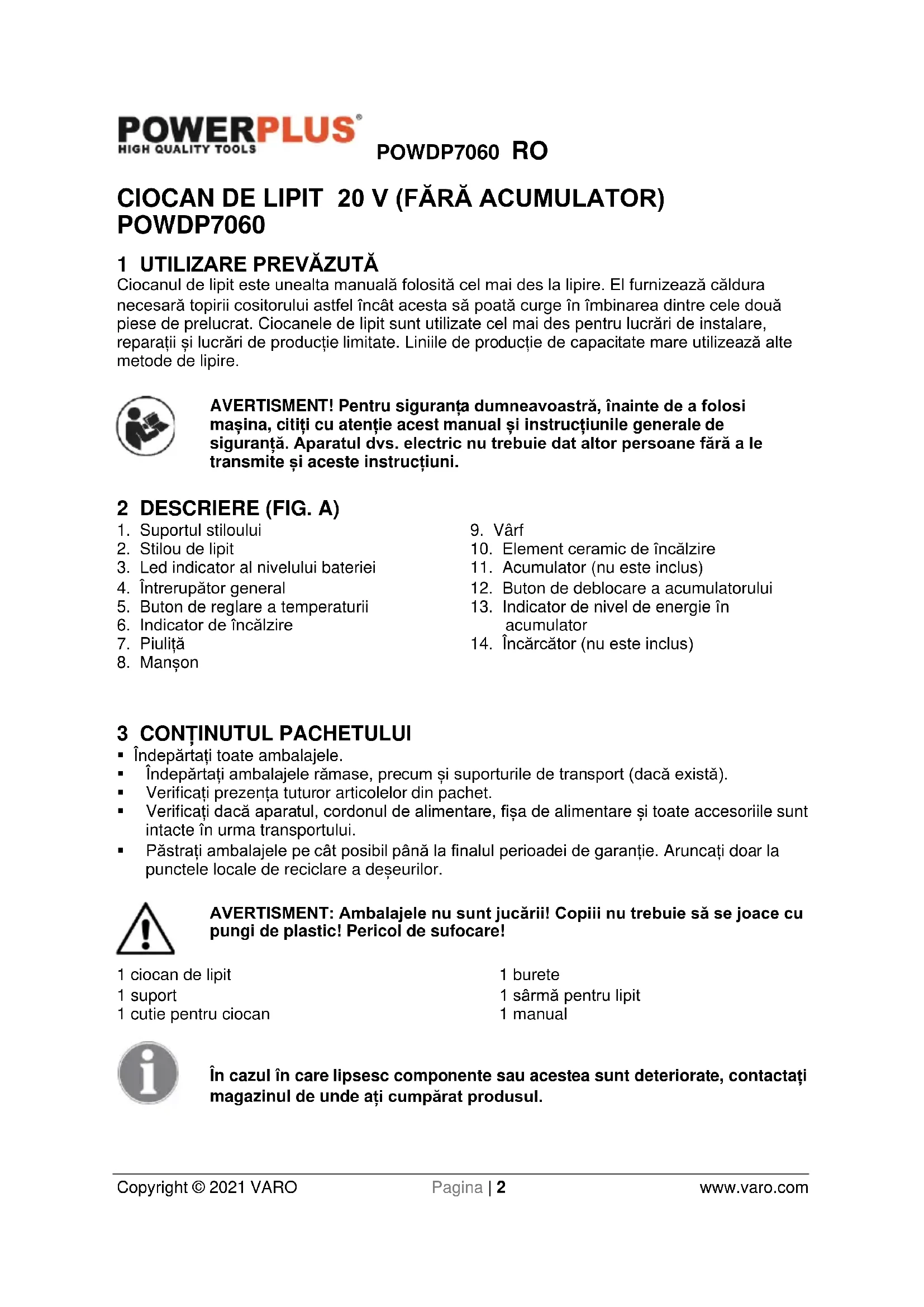

Ciocanul de lipit este unealta manuală folosită cel mai des la lipire. El furnizează căldura necesară topirii cositorului astfel încât acesta să poată curge în îmbinarea dintre cele două piese de prelucrat. Ciocanele de lipit sunt utilizate cel mai des pentru lucrări de instalare, reparații și lucrări de producție limitate. Liniile de producție de capacitate mare utilizează alte metode de lipire. AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni. 2 DESCRIERE (FIG. A)

1. Suportul stiloului

3. Led indicator al nivelului bateriei

4. Întrerupător general

5. Buton de reglare a temperaturii

6. Indicator de încălzire

10. Element ceramic de încălzire

11. Acumulator (nu este inclus)

12. Buton de deblocare a acumulatorului

13. Indicator de nivel de energie în

14. Încărcător (nu este inclus)

3 CONȚINUTUL PACHETULUI

• Îndepărtați toate ambalajele.

• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

• Verificați prezența tuturor articolelor din pachet.

• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriile sunt intacte în urma transportului.

• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor. AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare! 1 ciocan de lipit 1 suport 1 cutie pentru ciocan 1 burete 1 sârmă pentru lipit 1 manual În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.POWDP7060 RO Copyright © 2021 VARO Pagina | 3 www.varo.com 4 SIMBOLURI În acest manual și sau pe mașină se folosesc următoarele simboluri:

Semnifică risc de rănire sau de deteriorare a aparatului.

În conformitate cu cerințele esențiale ale Directivelor europene.

Citiți manualul înainte de utilizare.

Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare (numai pentru încărcător).

Temperatură ambiantă maximă 40 °C (numai pentru acumulator).

Feriți de apă încărcătorul și acumulatorul.

Utilizați acumulatorul și încărcătorul numai în incinte închise.

Nu dați foc acumulatorului sau încărcătorului.

Purtați întotdeauna ochelari de protecție.

AVERTISMENT: Suprafețe fierbinți!

5 AVERTISMENTE GENERALE DE SIGURANȚĂ PRIVIND

APARATUL ELECTRIC Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.

• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.

• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

• Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.

• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.POWDP7060 RO Copyright © 2021 VARO Pagina | 4 www.varo.com

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.

• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protecțiile auditive, reduce rănirile.

• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a băga aparatul în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.

• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.

• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.

• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.

• Dacă v-au fost furnizate dispozitive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispozitive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.

• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.

• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriile sau de a depozita aparatul electric. Astfel de măsuri preventive reduc riscul de a porni accidental aparatul electric.

• Depozitați aparatul oprit departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.

• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.

• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.

• Utilizați aparatul, accesoriile și lamele etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru șiPOWDP7060 RO Copyright © 2021 VARO Pagina | 5 www.varo.com operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

• Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU

ACUMULATORI ȘI ÎNCĂRCĂTOARE

• Nu încercați deschiderea sub niciun motiv.

• Nu depozitați în locuri unde temperatura poate depăși 40 °C.

• Încărcați numai la temperaturi ambiante între 4 °C și 40 °C.

• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C - 20 °C). Nu depozitați niciodată acumulatorii descărcați.

• Este recomandată descărcarea și reîncărcarea cu regularitate a acumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a acumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.

• La eliminarea acumulatorilor, respectați instrucțiunile din capitolul „Protecția mediului”.

• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), acumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.

• Nu încălziți. La încălzirea acumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.

• În condiții extreme se pot produce scurgeri din acumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează: − Ștergeți cu atenție lichidul cu o cârpă. Evitați contactul cu pielea. − În caz de contact cu pielea sau cu ochii, urmați instrucțiunile de mai jos: ✓ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul. ✓ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic. Pericol de incendiu! Evitați scurtcircuitarea bornelor unui acumulator desprins. Nu dați foc acumulatorului.

• Nu încercați încărcarea bateriilor nereîncărcabile.

• Înlocuiți imediat cablurile defecte.

• Feriți încărcătorul de apă.

• Nu deschideți încărcătorul.

• Nu testați încărcătorul.

• Încărcătorul este destinat numai utilizării în interior.POWDP7060 RO Copyright © 2021 VARO Pagina | 6 www.varo.com

7.1 Indicații privind încărcătorul (Fig. 1)

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.

• Roșu intermitent: în curs de încărcare.

• Verde aprins continuu: încărcat.

• Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat. Notă: dacă acumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de acumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de acumulatori sau un set care nu se potrivește bine în încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.

2. Scoateți din priză încărcătorul și deconectați-l de la setul de acumulatori la terminarea

3. Lăsați setul de acumulatori să se răcească total înainte de utilizare.

4. Țineți încărcătorul și setul de acumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă acumulatorul este cald după utilizare continuă în unealtă, lăsați-l să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia a acumulatorilor.

7.2 Scoaterea/introducerea acumulatorului (Fig. 2)

AVERTISMENT: Înainte de a face orice reglaj, asigurați-vă că unealta este oprită sau scoateți setul de acumulatori.

• Țineți unealta cu o mână și setul de acumulatori (11) cu cealaltă mână.

• Pentru instalare: împingeți și glisați setul de acumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a acumulatorului se fixează în poziție și că acumulatorul este securizat înainte de începerea lucrului.

• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageți afară setul de acumulatori.

7.3 Indicator al încărcării acumulatorului (Fig. 3)

Pe setul de acumulatori există indicatoare de încărcare a acumulatorului, puteți verifica starea de încărcare a acumulatorului apăsând butonul (13). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă acumulatorul este suficient de încărcat pentru funcționare corespunzătoare. Cele 3 LED-uri pot indica starea nivelului de încărcare a acumulatorului: 3 LED-uri aprinse: Acumulator încărcat complet. 2 LED-uri aprinse: Acumulator încărcat 60%. 1 LED aprins: Acumulator aproape descărcat.POWDP7060 RO Copyright © 2021 VARO Pagina | 7 www.varo.com

8.1 Pornirea ciocanului de lipit (Fig. 4)

• Verificați să fie încărcat acumulatorul.

• Aduceți întrerupătorul general (4) în poziția ON de pornire (I).

• Ledul indicator al nivelului bateriei (3) se va aprinde în verde. Acest indicator face parte din întrerupătorul general, este o bordură ce înconjoară comutatorul. La descărcarea acumulatorului, indicatorul (3) devine roșu.

• Ledul indicatorului de încălzire (6) devine roșu și va fi aprins continuu până când ciocanul este suficient de fierbinte pentru a se începe utilizarea acestuia.

• Aduceți butonul de reglare a temperaturii (°C) (5) la nivelul dorit, în funcție de modul de utilizare.

• Ledul indicatorului de încălzire (6) va clipi până când se atinge temperatura setată, iar în momentul respectiv ledul se va stinge.

• Dacă temperatura scade în timpul funcționării, încălzirea va fi reluată (ledul clipește) până când se atinge temperatura setată (ledul se stinge).

8.2 Utilizarea ciocanului de lipit (Fig. 5)

• Țineți întotdeauna stiloul ciocanului de lipit conform indicațiilor. Aplicați materialul de lipit cu vârful stiloului.

• Aplicați sârma pentru lipit doar pe vârful uneltei, în punctul unde atinge piesa de lucru

• După lipire, puneți la loc stiloul în suportul aferent. Apăsați cu fermitate pentru a vă asigura că este fixat în siguranță.

• Apăsați întrerupătorul de pornire/oprire pentru a opri alimentarea cu energie a ciocanului de lipit.

• Așteptați întotdeauna 30 de minute răcirea ciocanului de lipit înainte de depozita aparatul. Avertisment: așezați întotdeauna stiloul înapoi în suport, astfel încât vârful să nu intre în contact cu niciun alt obiect cât timp se încălzește sau atunci când nu este utilizat. Respectarea acestei reguli reduce pericolul de deteriorare a obiectelor, de arsuri, incendiu sau vătămare gravă.

9 CURĂȚAREA ȘI ÎNTREȚINEREA

9.1 Înlocuirea vârfurilor de lipit (Fig. 6)

Avertisment: așteptați întotdeauna răcirea vârfului de lipit cel puțin 30 de minute înainte de a scoate vârful. Atingerea vârfului de lipit fierbinte poate provoca vătămarea gravă.

• Scoateți acumulatorul (11) din aparat.

• Slăbiți piulița (7) rotind-o în sens invers orar și scoateți vârful.

• Scoateți manșonul (8) îndepărtându-l prin glisare de pe stilou (2).

• Trageți pentru a scoate vârful (9) și introduceți vârful de schimb. Împingeți noul vârf pe elementul ceramic de încălzire (10).

• Țineți de corpul stiloului și glisați manșonul (8) peste noul vârf.

• Montați la loc piulița (7).

• Mașinile noastre au fost proiectate să funcționeze o perioadă lungă de timp cu minim de întreținere. Funcționarea continuă satisfăcătoare depinde de îngrijirea corectă a mașinii și de curățarea ei regulată.POWDP7060 RO Copyright © 2021 VARO Pagina | 8 www.varo.com

• Pentru a menține capacitatea acumulatorului, recomandăm ca acumulatorul să fie complet descărcat în fiecare lună și reîncărcat complet. Depozitați produsul doar cu acumulatorul complet încărcat și reîncărcați din când în când, dacă depozitarea se face pe o perioadă îndelungată. Depozitați unealta într-un loc uscat și ferit de îngheț, temperatura ambiantă nu trebuie să depășească 40 °C. 10 DATE TEHNICE Tip POWDP7060 Tensiune nominală (DC) 20 V Temperatură 200 – 480 °C Putere maximă 70 W 11 GARANȚIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.

• Această garanție acoperă toate defecțiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

• Deteriorarea și/sau defecțiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garanției.

• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.

• Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorectă de alimentare de la rețea. Această listă nu este exhaustivă.

• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, …)

• Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

• Pentru a se asigura funcționarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.POWDP7060 RO Copyright © 2021 VARO Pagina | 9 www.varo.com 12 MEDIU În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.POWDP7060 PL Copyright © 2021 VARO Strona | 1 www.varo.com 1 PRZEZNACZENIE ........................................................................... 2
