MODE D'EMPLOI POWDP7060 PowerPlus

5.4 Précautions de manipulation et d’utilisation d’outils électriques ...................... 4

7.3 Indicateur de capacité de la batterie (Fig. 3) ........................................................ 7

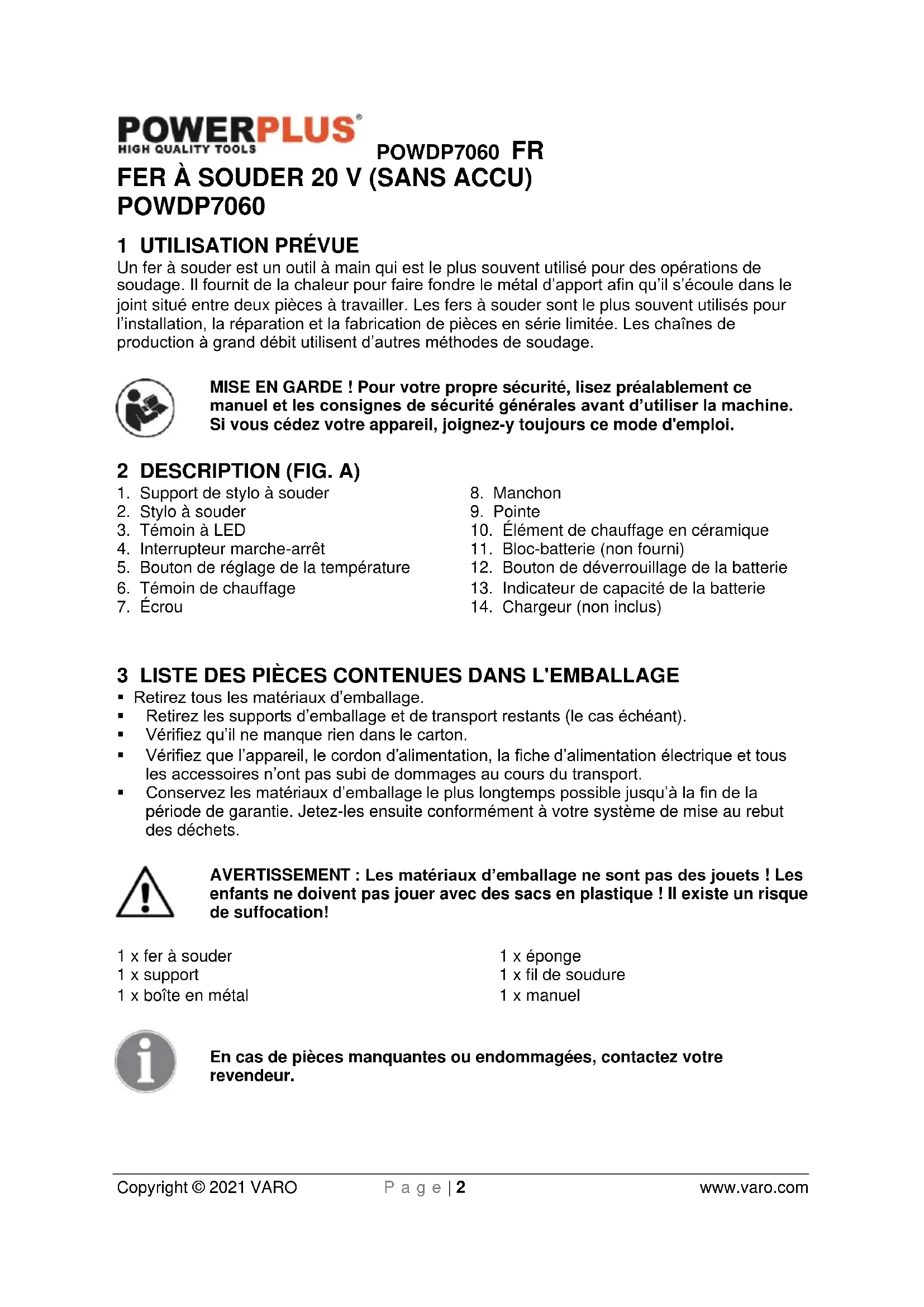

Un fer à souder est un outil à main qui est le plus souvent utilisé pour des opérations de soudage. Il fournit de la chaleur pour faire fondre le métal d’apport afin qu’il s’écoule dans le joint situé entre deux pièces à travailler. Les fers à souder sont le plus souvent utilisés pour l’installation, la réparation et la fabrication de pièces en série limitée. Les chaînes de production à grand débit utilisent d’autres méthodes de soudage. MISE EN GARDE ! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d’utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi. 2 DESCRIPTION (FIG. A)

1. Support de stylo à souder

4. Interrupteur marche-arrêt

5. Bouton de réglage de la température

6. Témoin de chauffage

10. Élément de chauffage en céramique

11. Bloc-batterie (non fourni)

12. Bouton de déverrouillage de la batterie

13. Indicateur de capacité de la batterie

14. Chargeur (non inclus)

3 LISTE DES PIÈCES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matériaux d’emballage.

• Retirez les supports d’emballage et de transport restants (le cas échéant).

• Vérifiez qu’il ne manque rien dans le carton.

• Vérifiez que l’appareil, le cordon d’alimentation, la fiche d’alimentation électrique et tous les accessoires n’ont pas subi de dommages au cours du transport.

• Conservez les matériaux d’emballage le plus longtemps possible jusqu’à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d’emballage ne sont pas des jouets ! Les

enfants ne doivent pas jouer avec des sacs en plastique ! Il existe un risque de suffocation! 1 x fer à souder 1 x support 1 x boîte en métal 1 x éponge 1 x fil de soudure 1 x manuel En cas de pièces manquantes ou endommagées, contactez votre revendeur.POWDP7060 FR Copyright © 2021 VARO P a g e | 3 www.varo.com 4 PICTOGRAMMES Les symboles suivants sont utilisés dans ce mode d’emploi et/ou sur la machine:

Risque de lésion corporelle ou de dégâts matériels.

Conformément aux principales exigences de la/des directive(s) Européenne(s).

Lire le manuel avant utilisation.

Machine de la classe II – Double isolation – vous n’avez pas besoin d’une prise avec mise à terre (uniquement pour le chargeur).

Température ambiante de 40 °C max. (uniquement pour la batterie).

Ne pas exposer le chargeur ni la batterie à l’eau.

Utiliser la batterie et le chargeur uniquement dans des pièces fermées.

Ne pas incinérer la batterie ni le chargeur.

Le port des lunettes de protection est obligatoire.

Avertissement : surfaces

chaudes! 5 CONSIGNES DE SÉCURITÉ GÉNÉRALES Attention, tous les avertissements et consignes de sécurité doivent être lus ! Un non-respect des avertissements et des consignes peut entraîner des décharges électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et consignes de sécurité pour une consultation ultérieure. La notion d'"outil électrique" utilisée ci-après fait référence à un outil électrique connecté au réseau électrique (avec câble secteur) ou à un outil électrique alimenté par batterie (sans fil).

• Maintenez la propreté et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.

• N’utilisez pas les outils électriques dans un environnement présentant un risque d’explosion, contenant par exemple des liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles de provoquer l’embrasement de la poussière ou des vapeurs.

• Maintenez les enfants et les tierces personnes à l’écart lorsque vous utilisez l’outil électrique. Vous risquez de perdre le contrôle de l’appareil en cas de distraction.

5.2 Sécurité électrique

• La tension d’alimentation doit correspondre à celle indiquée sur l’étiquette des caractéristiques.

• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche secteur ne peut en aucun cas être modifiée. N'utilisez pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adaptées réduisent le risque de décharge électrique.POWDP7060 FR Copyright © 2021 VARO P a g e | 4 www.varo.com

• Évitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cuisinières électriques et réfrigérateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.

• Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un appareil électrique augmente le risque de décharge.

• N'endommagez pas le cordon d’alimentation. Ne l’utilisez pas pour porter, tirer ou débrancher l’outil électrique de la prise. Tenez le câble secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pièces mobiles de l'appareil. Des câbles secteurs endommagés ou emmêlés augmentent le risque de décharge électrique.

• Lorsque vous utilisez un outil électrique à l'air libre, n’employez que des rallonges autorisées dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à un usage extérieur réduit le risque de décharge électrique.

• Si vous êtes obligé d’utiliser des outils électriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L’utilisation d’un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque vous êtes fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d’outils électriques peut engendrer des blessures graves.

• Portez un équipement de protection individuelle ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuelle tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'outil électrique, réduit le risque de blessures.

• Évitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position éteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si votre doigt se trouve sur le commutateur de l’outil électrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.

• Retirez les outils de réglage ou les clés de serrage avant de mettre l’outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l’outil électrique est susceptible de provoquer des blessures.

• Ne tendez pas les bras trop loin. Veillez à conserver une position sûre et maintenez votre équilibre à tout moment. Cela vous permettra de mieux contrôler l’outil électrique dans les situations inattendues.

• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l’outil électrique. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.

• Si des dispositifs d'aspiration et de réception de la poussière sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces dispositifs réduit les risques inhérents à la poussière.

5.4 Précautions de manipulation et d’utilisation d’outils électriques

• Ne surchargez pas l’outil électrique. Utilisez l’outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sûr dans le champ d'application concerné.

• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique ne pouvant plus être allumé ou éteint est dangereux et doit être réparé.

• Retirez la fiche secteur de la prise avant de procéder à des réglages, de remplacer des accessoires ou de ranger l’outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l’outil électrique.

• Conservez les outils électriques inutilisés hors d’atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de cesPOWDP7060 FR Copyright © 2021 VARO P a g e | 5 www.varo.com consignes utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpérimentées.

• Entretenez l'appareil avec soin. Contrôlez qu’aucune pièce mobile de l'appareil n’est décentrée ou grippée, qu’aucune pièce n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défaillant des outils électriques.

• Maintenez la propreté et l'affûtage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affûtées, se bloquent moins souvent et sont plus faciles à diriger.

• Utilisez l’outil électrique, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d’outil électrique concerné. Tenez compte des conditions d’emploi et du travail à accomplir. L'utilisation d'outils électriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

• Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil. 6 CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES POUR LES

• N’essayez en aucun cas d’ouvrir une batterie.

• Ne rangez pas une batterie dans un endroit où la température dépasse 40 °C.

• Chargez la batterie uniquement à une température ambiante comprise entre 4 °C et 40 °C.

• Entreposez vos batteries dans un endroit frais (5 °C-20 °C) et sec. N'entreposez jamais les batteries si elles sont déchargées.

• Il est préférable de décharger et recharger régulièrement les batteries au Li-ion (au moins 4 fois par an). La charge idéale pour un entreposage à long terme de votre batterie au Li- ion est d'environ 40 % de sa capacité.

• Lors de la mise au rebut de la batterie, suivez les instructions fournies à la section « Protection de l’environnement ».

• Ne provoquez pas de court-circuit. En cas de connexion directe entre les bornes positive (+) et négative (-) ou de contact accidentel avec des objets métalliques, la batterie est court-circuitée et un courant intense la traverse, générant une chaleur susceptible de provoquer une rupture du carter ou un incendie.

• Ne chauffez pas la batterie. Si la batterie chauffe à une température supérieure à 100 °C, les séparateurs de scellement et d’isolation et les autres composants polymères risquent d’être endommagés, ce qui entraînerait une fuite d’électrolyte et/ou un court-circuit interne générant une chaleur susceptible de provoquer une rupture ou un incendie. En outre, ne jetez pas la batterie au feu, ce qui risquerait d’entraîner une explosion et/ou une flamme intense.

• Dans certaines conditions extrêmes, une fuite de batterie peut se produire. Si vous remarquez du liquide sur la batterie, procédez comme suit : − Essuyez soigneusement le liquide à l’aide d’un chiffon. Évitez tout contact cutané. − En cas de contact oculaire, suivez les instructions ci-dessous : ✓ Rincez immédiatement à l’eau. Neutralisez à l’aide d’un acide doux comme du jus de citron ou du vinaigre. ✓ En cas de contact oculaire, rincez abondamment à l’eau propre pendant au moins 10 minutes. Consultez un médecin.POWDP7060 FR Copyright © 2021 VARO P a g e | 6 www.varo.com Risque d’incendie ! Évitez de court-circuiter les contacts d’une batterie détachée. N’incinérez pas la batterie.

• Remplacez immédiatement tout cordon d’alimentation défectueux.

• N’exposez pas le chargeur à l’eau.

• N’ouvrez pas le chargeur.

• Ne sondez pas le chargeur.

• Le chargeur est destiné à un usage en intérieur uniquement. 7 CHARGE ET INSERTION OU RETRAIT DE LA BATTERIE

7.1 Indications du chargeur (Fig. 1)

Brancher le chargeur sur la prise de courant électrique :

• Vert fixe : prêt à charger.

• Rouge clignotant : en charge.

• Vert et rouge fixe : batterie ou chargeur endommagé. Remarque : si la batterie ne s’insère pas correctement, la débrancher et vérifier qu’il s’agit d’un modèle adapté à ce type de chargeur, conformément au tableau des spécifications. Ne pas charger un autre bloc de batteries ou toute batterie qui ne s’insère pas en toute sécurité dans le chargeur.

1. Surveiller régulièrement le chargeur et la batterie pendant le processus de charge.

2. Après la charge, débrancher le chargeur de la prise et retirer la batterie.

3. Laisser la batterie refroidir complètement avant de l’utiliser.

4. Ranger le chargeur et la batterie dans un endroit sûr, hors de portée des enfants.

REMARQUE : Si la batterie est chaude après une utilisation prolongée dans l’outil, la laisser refroidir à température ambiante avant de la recharger. Cela permet de prolonger la durée de vie des batteries.

7.2 Retrait/insertion de la batterie (Fig. 2)

AVERTISSEMENT : avant tout réglage, débrancher la fiche d’alimentation

ou retirer le bloc de batteries.

• Tenir l’outil d’une main et la batterie (11) de l’autre.

• Installation : pousser et glisser le bloc de batteries dans le port prévu à cet effet, s’assurer que le loquet à l’arrière de la batterie est en place et que la batterie est sécurisée avant de démarrer l’opération.

• Retrait : appuyer sur le loquet d’ouverture de la batterie et retirer la batterie en même temps.POWDP7060 FR Copyright © 2021 VARO P a g e | 7 www.varo.com

7.3 Indicateur de capacité de la batterie (Fig. 3)

Le bloc de batteries comporte des indicateurs de capacité. Pour vérifier l’état de la batterie, appuyer sur le bouton (13). Avant d’utiliser l’appareil, appuyer sur l’interrupteur-gâchette pour vérifier si la batterie est suffisamment chargée pour fonctionner correctement. Trois LED indiquent le niveau de capacité de la batterie : 3 LED allumées : batterie entièrement chargée. 2 LED allumées : batterie chargée à 60 %. 1 LED allumée : batterie presque déchargée. 8 FONCTIONNEMENT

8.1 Interrupteur marche-arrêt (Fig. 4)

• Le témoin à LED s’allume lorsqu’un bloc-batterie chargé est monté et lorsque l’interrupteur est réglé sur la position marche. Si le témoin est allumé, la pointe chauffe.

• Montez le bloc-batterie.

• Appuyez sur l’interrupteur marche-arrêt (4) pour mettre l’outil sous tension.

• REMARQUE : Le témoin clignote rapidement jusqu’à ce que la température de fonctionnement maximale soit atteinte. Le témoin reste alors allumé en continu.

• Appuyez sur l’interrupteur marche-arrêt (4) pour mettre le fer à souder hors tension.

• REMARQUE : Le témoin clignote plus lentement pendant 10 minutes lorsque la pointe refroidit. Ne touchez pas la pointe tant que le témoin est allumé ou clignote.

8.2 Utilisation du fer à souder (Fig. 5)

• Tenez toujours le stylo à souder comme illustré. Réalisez la soudure avec la pointe du stylo à souder.

• Appliquez du fil de soudure uniquement sur la pointe de l’outil à l’endroit où il touche la pièce à travailler.

• Après le soudage, reposez le stylo à souder dans son support. Appuyez fermement pour vérifier qu’il est bien en place.

• Appuyez sur l’interrupteur marche-arrêt pour mettre le fer à souder hors tension.

• Attendez toujours 30 minutes que le fer à souder refroidisse avant de le ranger.

Avertissement : Remettez toujours le stylo dans son support afin que la

pointe n’entre en contact avec rien lorsqu’elle chauffe ou lorsqu’elle n’est pas utilisée. Cela permet de limiter le risque de dommages matériels, de brûlures, d’incenie ou de blessures graves.POWDP7060 FR Copyright © 2021 VARO P a g e | 8 www.varo.com

9 NETTOYAGE ET ENTRETIEN

9.1 Remplacement des pointes de soudage (Fig. 6)

Avertissement : laissez toujours la pointe de soudage refroidir pendant au

moins 30 minutes avant de la retirer. Un contact avec une pointe de soudage chaude peut entraîner des blessures graves.

• Déposez le bloc-batterie (11) de l’outil.

• Desserrez l’écrou (7) en le tournant dans le sens inverse des aiguilles d’une montre et retirez la pointe.

• Retirez le manchon (8) en le faisant glisser en dehors du stylo (2).

• Tirez sur la pointe (9) pour la retirer et insérez une pointe de rechange. Enfoncez la nouvelle pointe dans l’élément de chauffage en céramique (10).

• Tenez le corps du stylo et faites glisser le manchon (8) sur la nouvelle pointe.

• Remettez l’écrou (7) en place.

• Nos machines sont conçues pour fonctionner longtemps avec un entretien minimal. Un fonctionnement satisfaisant permanent peut être obtenu grâce à un entretien approprié de la machine et à un nettoyage régulier.

• Afin de maintenir la capacité de la batterie, nous vous recommandons de décharger complètement la batterie une fois par mois puis de la recharger entièrement. Le stockage du souffleur doit être effectué uniquement lorsque la batterie est entièrement chargée. En cas de stockage prolongé, rechargez la batterie périodiquement. Stockez le souffleur dans un endroit sec et à l'abri du gel ; la température ne doit pas y dépasser 40 °C.

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d’achat par le premier utilisateur.

• Cette garantie couvre toutes les défaillances matérielles ou les défauts de fabrication, elle n’inclut pas : les batteries, les chargeurs, les défauts dus à l’usure normale des pièces, telles que les roulements, brosses, câbles, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les défauts résultant d’une utilisation incorrecte, d’accidents ou de modifications ; ni ne couvre les frais de transport.

• Les dommages et/ou les défauts résultant d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.

• Nous rejetons toute responsabilité pour toute blessure corporelle résultant d'une utilisation inappropriée de l'outil.

• Les réparations ne peuvent être réalisées que par un service après-vente agréé pour les outils Powerplus.

• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.

• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.

• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résulte d'une négligence d'entretien ou d'une surcharge.

• Tout dommage résultant d'une pénétration de fluide, d'une pénétration d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave négligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non-respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.

• L'acceptation des réclamations sous garantie ne peut en aucun cas entraîner la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.

• Les appareils ou pièces remplacé(e)s sous garantie sont par conséquent la propriété de Varo NV.

• Nous nous réservons le droit de rejeter toute réclamation dans les cas où l’achat ne peut être vérifié ni lorsqu’il est évident que le produit n’a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)

• Votre reçu d’achat doit être conservé comme preuve de la date d’achat.

• Votre outil non démonté doit être renvoyé à votre revendeur dans un état de propreté acceptable (dans son coffret moulé par soufflage d’origine le cas échéant), accompagné de votre preuve d’achat.

• Votre outil doit être chargé au moins 1 fois par mois afin de garantir un fonctionnement optimal de cet outil. 12 ENVIRONNEMENT Si votre appareil doit être remplacé, après une utilisation prolongée, ne vous en débarrassez pas avec les ordures ménagères, mais destinez-le à un traitement respectueux de l'environnement. Les outils électriques usagés ne peuvent être traités de la même manière que les ordures ménagères ordinaires. Procédez à leur recyclage, là où il existe des installations adéquates. Renseignez-vous à propos des procédés de collecte et de traitement auprès des autorités locales compétentes ou de votre revendeur.POWDP7060 EN Copyright © 2021 VARO P a g e | 1 www.varo.com 1 INTENDED USE .............................................................................. 2
