Марка	PowerPlus
Модел	POWDP7060
Тип продукт	Безжичен поялник
Номинално напрежение	20 V DC
Температурен диапазон	200 - 480 °C
Максимална мощност	70 W
Захранване	Li-ion батерия 20 V (не е включена)
Тип нагревателен елемент	Керамично нагряване
Регулиране на температурата	Бутон за регулиране
Индикатор за загряване	LED индикатор
Индикатор за батерия	3 LED за капацитет
Съдържание на опаковката	Поялник, стойка, метален кутия, гъба, спояваща тел, ръководство
Гаранция	36 месеца
Тегло (прибл.)	0,25 kg (приблизително)
Макс. температура на околната среда за батерия	40 °C
Клас на защита (зарядно)	Клас II (двойна изолация)
Предназначение	Ръчно запояване за инсталиране, ремонт и дребносерийно производство

Често задавани въпроси - POWDP7060 PowerPlus

Как да включа поялник POWDP7060?

Първо поставете заредената батерия, след това натиснете превключвателя за включване/изключване. LED индикаторът мига, докато достигне работна температура, след което свети постоянно.

Каква максимална температура може да достигне този поялник?

Регулируемата температура е от 200 °C до 480 °C. Използвайте бутона за регулиране, за да я настроите според нуждите си.

Как да разбера дали батерията е заредена?

Натиснете бутона за индикация на капацитета на батерията. Три светещи LED = пълно зареждане, две = 60 %, една = почти разредена.

Мога ли да използвам поялника, докато се зарежда?

Не, поялникът е безжичен и работи на батерия. Трябва да извадите батерията, за да я заредите. Никога не го използвайте по време на зареждане.

Как да сменя спояващия накрайник?

Оставете накрайника да изстине 30 минути. Извадете батерията, разхлабете гайката, свалете втулката, издърпайте износения накрайник, поставете новия, поставете отново втулката и гайката.

Какво да направя, ако поялникът не загрява?

Проверете дали батерията е заредена и правилно поставена. Уверете се, че превключвателят е в положение включено. Ако индикаторът не светне, батерията или инструментът може да са дефектни.

Каква батерия да използвам с POWDP7060?

Използвайте Li-ion батерия 20 V, съвместима с инструменти PowerPlus. Батерията не е включена в опаковката.

Как да почистя поялника?

Използвайте предоставената влажна гъба за почистване на накрайника след употреба. Винаги изключвайте батерията преди почистване. Не потапяйте инструмента във вода.

Подходящ ли е поялникът за електронно запояване?

Да, благодарение на температурния диапазон 200-480 °C, той е подходящ за електронно запояване, при условие че се използва подходящ тънък накрайник.

Каква е продължителността на гаранцията?

Гаранцията е 36 месеца от датата на покупка, покриваща дефекти на материалите и изработката, но не и нормалното износване, нито батериите или зарядните устройства.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP7060 PowerPlus

5.4 Използване и грижи за електроинструмента ....4

7.1 Индикации при зареждане (Фиг. 1)......6

7.2 Поставяне / сваляне на акумулаторната батерия (Фиг. 2) ......6

7.3 Индикатор на зареждането (Фиг. 3)....7

8 РАБОТА....7

8.1 Стартиране на поялника (Фиг.4) 7

9.1 Смяна на върховете на поялника (Фиг. 6)....8

9.2 Поддръжка....8

10 ТЕХНИЧЕСКИ ДАННИ ....8

11 ГАРАНЦИЯ....8

12 ОКОЛНА СРЕДА....9

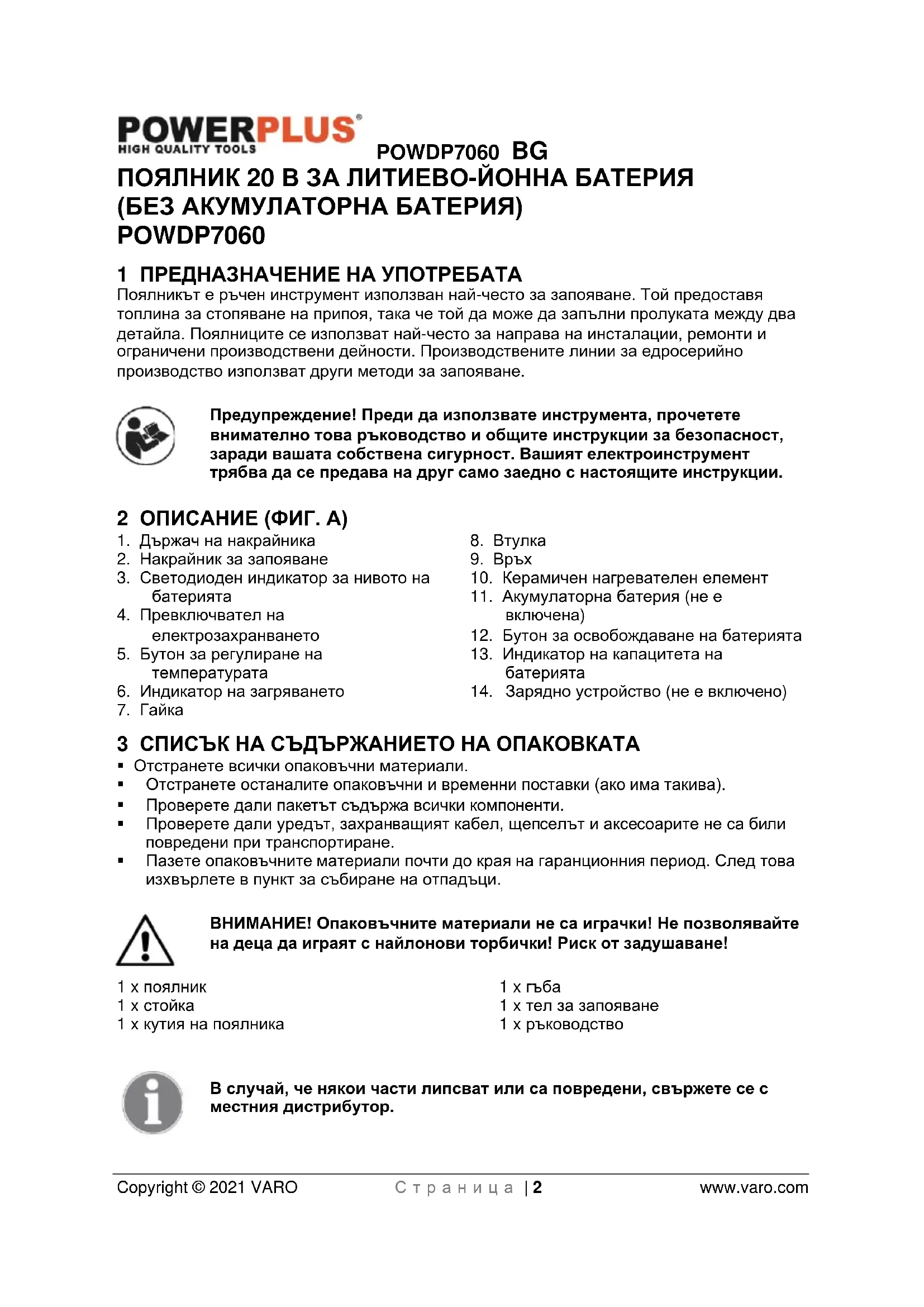

ПОЯЛНИК 20 В ЗА ЛИТИЕВО-ЙОННА БАТЕРИЯ (БЕЗ АКУМУЛАТОРНА БАТЕРИЯ) POWDP7060

1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА

Поялникът е ръчен инструмент използван най-често за запояване. Той предоставя топлина за стопяване на припоя, така че той да може да запълни пролуката между два детайла. Поялниците се използват най-често за направа на инсталации, ремонти и ограничени производствени дейности. Производствените линии за едросерийно производство използват други методи за запояване.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

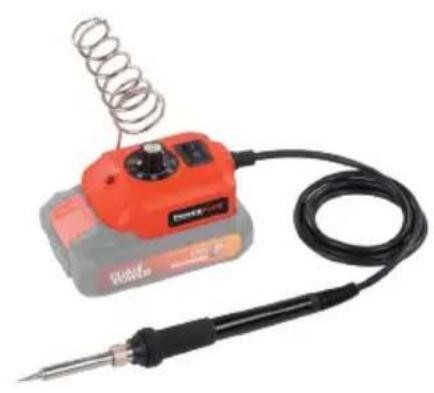

2 ОПИСАНИЕ (ФИГ. А)

1. Държач на накрайника
2. Накрайник за запояване
3. Светодиоден индикатор за нивото на батерията
4. Превключвател на електрозахранването
5. Бутон за регулиране на температурата
6. Индикатор на загряването

7. Гайка

8. Втулка

9. Връх
10. Керамичен нагревателен елемент
11. Акумулаторна батерия (не е включена)
12. Бутон за освобождаване на батерията
13. Индикатор на капацитета на батерията
14. Зарядно устройство (не е включено)

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x поялник
1 x стойка
1 х кутия на поялника

1 x пъба
1 x тел за запояване
1 x ръководство

В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа опасност от травма или повреда на инструмента.	[ЗАНН]	В съответствие с основните изисквания на Европейски директиви.
	Преди да използвате машината, прочетете ръководството.		Клас II – Машината е с двойна изолация; порадитова заземителен проводник не е необходим (само за зарядното устройство).
	Околна температура 40 °С макс. (само за акумулаторната батерия).		Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.
	Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.		Не изгаряйте акумулаторната батерия или зарядното устройство.
	Винаги носете предпазни очила.		Предупреждение: горещи повърхности!

Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент“ в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху него.

• Винаги проверявайте дали захранващото напрежение съответства на напрежението, посочено върху табелката с номинални стойности.
• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници съз заземените електроинструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

POWDP7060 BG

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.
• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.
• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.
• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.
• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши.
  Използвайте правилния електроинструмент за съответното приложение.
  Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.
• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предназни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

POWDP7060 BG

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.
• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.
• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност.

■ Не се опитвайте да ги отваряте по никакъв повод.
- Не съхранявайте на места, където температурата може да превиши 40 °C.
■ Зареждайте само при околни температури между 4 °C и 40 °C.
- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.

- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постълете по следния начин:

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте дополните инструкции:

POWDP7060 BG

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

• Не се опитвайте да зареждате непрезареждащи се батерии.
• Ако кабелите са дефектни, заменете ги веднага.
• Не излагайте на въздействието на вода.
• Не отваряйте зарядното устройство.
• Не пробивайте зарядното устройство.
• Зарядното устройство е предназначено само за работа на закрито.

7.1 Индикации при зареждане (Фиг. 1)

Свържете зарядното устройство към контакта:

• Постоянно зелено: готовност за зареждане.
  ■ Мигащо червено: зареждане.
• Постоянно зелено: заредено.
• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство.

Бележка: ако акумулаторната батерия не ляга добре в гнездото на зарядното устройство, извадете я и проверете в таблицата със спецификации, дали това е правилния модел за това зарядно устройство. Не зареждайте други акумулаторни батерии или акумулаторни батерии, които не отговарят на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.
2. След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.
3. Оставете акумулаторната батерия да изстине, преди да я използвате.
4. Съхранявайте зарядното устройство в затворено помещение и извън обсега на деца.

БЕЛЕЖКА: Ако акумулаторната батерия се загрее при продължителна работа с инструмента, оставете я да изстине до стайна температура, преди да я включите за зареждане. Това ще удължи живота на акумулаторната батерия.

7.2 Поставяне / сваляне на акумулаторната батерия (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ: Преди да правите регулировки се уверете, че инструментът е изключен или извадете акумулаторната батерия.

POWDP7060 BG

• Хванете инструмента с едната ръка и акумулаторната батерия (11) с другата.
• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

7.3 Индикатор на зареждането (Фиг. 3)

Акумулаторната батерия има индикатори на зареждането и може да проверите състоянието й като натиснете бутона (13). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия: Светят трите светодиода: Акумулаторната батерия е напълно заредена. Светят два светодиода: Акумулаторната батерия е заредена на 60%. Свети един светодиод: Акумулаторната батерия е почти разредена.

8 РАБОТА

8.1 Стартиране на поялника (Фиг.4)

▪ Уверете се, че батерията е заредена.
- Поставете превключвателя на електрозахранването (4) в позиция (I).
- Индикаторният светодиод за нивото на батерията (3) ще светне в зелено. Този индикатор е част от превключвателя на електрозахранването и представлява диод обхващащ превключвателя. Когато батерията е изтощена, индикаторът (3) ще свети в червено.
- Индикаторният светодиод на загряването (6) ще свети в червено и продължително, докато поялникът стане достатъчно гореш за започване на работа.
- Настройте бутона за регулиране на температурата (°C) (5) на желаното ниво в зависимост от припожението.
- Индикаторният светодиод на загряването (6) ще мига, докато зададената температура бъде достигната и в този момент ше изгасне.
- Ако по време на работа температурата падне, загряването ще започне отново (светодиодът мига), докато зададената температура бъде достигната (светодиодът изгасва).

• Винаги дръжте накрайника на поялника, както е показано. Полагайте припой с върха на накрайника.
• Прилагайте припой само, когато върхът на инструмента е в точката, в която той докосва детайла
• След запояване върнете накрайника в държача на накрайника. Притиснете го, за да го закрепите сигурно.
  ■ Натиснете превключвателя за вкл./изкл.. за да изключите поялника.
• Винаги изчаквайте 30 минути за охлаждане на поялника, преди да приберете инструмента.

Предупреждение: Винаги поставяйте накрайника обратно в държача, така че върхът да не влиза в контакт с нищо, докато е нагрят или когато не се използва. Спазването на това правило ще намали риска от повреда на изделия, изгаряния, пожар или сериозно нараняване на хора.

9.1 Смяна на върховете на поялника (Фиг. 6)

Предупреждение: Винаги оставяйте върха на поялника да се охлади минимум за 30 минути, преди да снемете върха. Докосването на горещ връх на поялника може да доведе до сериозно нараняване.

• Отстранете акумулаторната батерия (11) от инструмента
• Развийте гайката (7) като я въртите обратно на часовниковата стрелка и отстранете върха.
• Отстранете втулката (8) като плъзнете навън накрайника (2).
• Издърпайте, за да снемете върха (9) и поставете резервен връх. Притиснете новия връх върху керамичния нагревателен елемент (10).
• Дръжте тялото на накрайника и плъзнете втулката (8) върху новия връх.
• Инсталирайте отново гайката (7).

9.2 Поддръжка

• Нашите механизирани инструменти са конструирани така, че да работят продължително време при минимално техническо обслужване. Непрекъснатата задоволителна работа зависи от правилните грижи за механизирания инструмент и редовното почистване.
• За да поддържате капацитета на акумулаторната батерия, препоръчваме тя да бъде напълно разредена веднъж месечно и заредена отново .Съхранявайте само с напълно заредена акумулаторна батерия и дозареждайте от време на време при продължително съхранение. Съхранявайте на сухо и защитено от замръзване място, околната температура не трябва да превишава 40 °C.

10 ТЕХНИЧЕСКИ ДАННИ

Вид	POWDP7060
Номинално напрежение (DC)	20 В
Температура	200-480 °C
Макс. мощност	70 Вт

11 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.
• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

POWDP7060 BG

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки....)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

- Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа.

12 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.
