INSTRUKCJA OBSŁUGI POWDP7060 PowerPlus

5.4 Użytkowanie i konserwacja elektronarzędzi ........................................................ 4

7.2 Wyjmowanie/wkładanie akumulatora (ryc. 2) ....................................................... 6

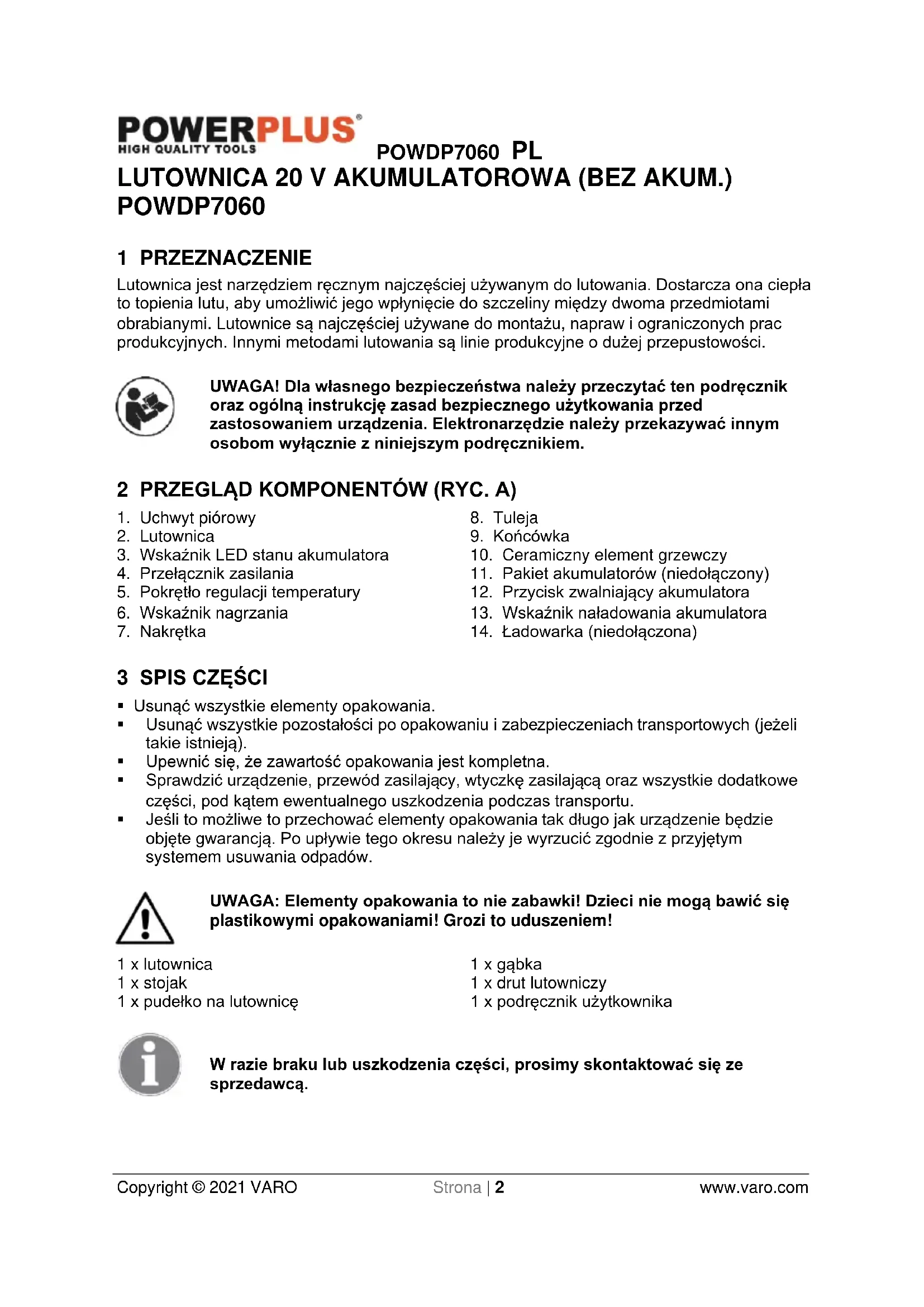

Copyright © 2021 VARO Strona | 2 www.varo.com LUTOWNICA 20 V AKUMULATOROWA (BEZ AKUM.) POWDP7060 1 PRZEZNACZENIE Lutownica jest narzędziem ręcznym najczęściej używanym do lutowania. Dostarcza ona ciepła to topienia lutu, aby umożliwić jego wpłynięcie do szczeliny między dwoma przedmiotami obrabianymi. Lutownice są najczęściej używane do montażu, napraw i ograniczonych prac produkcyjnych. Innymi metodami lutowania są linie produkcyjne o dużej przepustowości. UWAGA! Dla własnego bezpieczeństwa należy przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 PRZEGLĄD KOMPONENTÓW (RYC. A)

3. Wskaźnik LED stanu akumulatora

4. Przełącznik zasilania

5. Pokrętło regulacji temperatury

6. Wskaźnik nagrzania

10. Ceramiczny element grzewczy

11. Pakiet akumulatorów (niedołączony)

12. Przycisk zwalniający akumulatora

13. Wskaźnik naładowania akumulatora

14. Ładowarka (niedołączona)

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem! 1 x lutownica 1 x stojak 1 x pudełko na lutownicę 1 x gąbka 1 x drut lutowniczy 1 x podręcznik użytkownika W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.POWDP7060 PL Copyright © 2021 VARO Strona | 3 www.varo.com 4 SYMBOLE W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

Uważnie przeczytać instrukcje.

Klasa II – urządzenie jest podwójnie izolowane; dlatego przewód uziemiający nie jest konieczny (tylko ładowarka).

Temperatura otoczenia maks. 40 °C (tylko akumulator).

Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody.

Używać akumulatora i ładowarki tylko w pomieszczeniach zamkniętych.

Nie wolno palić pakietu akumulatorów lub ładowarki.

Obowiązkowe stosowanie ochrony wzroku.

Unikać kontaktu z wszelkimi gorącymi powierzchniami, aby zmniejszyć ryzyko urazu i szkód materialnych.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY

ELEKTRONARZĘDZIAMI Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.

• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.

• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonemu na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem.POWDP7060 PL Copyright © 2021 VARO Strona | 4 www.varo.com Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.

• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.

• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.

• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.

• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.

• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.

• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz zPOWDP7060 PL Copyright © 2021 VARO Strona | 5 www.varo.com niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Narzędzia tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.

• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

• Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia. 6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA

• Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.

• Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40°C.

• Ładować tylko przy temperaturach otoczenia od 4°C do 40°C.

• Akumulatory należy przechowywać w chłodnym i suchym miejscu (od 5°C do 20°C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.

• Akumulatory litowo-jonowe dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku).

• Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.

• Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.

• Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100°C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.

• W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej: − Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skórą. − W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami: ✓ Natychmiast przepłukać wodą. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.POWDP7060 PL Copyright © 2021 VARO Strona | 6 www.varo.com ✓ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Zasięgnąć porady lekarza. Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.

• Nie wolno nigdy próbować ładować baterii jednorazowego użytku.

• Uszkodzone przewody należy natychmiast wymienić.

• Nie wolno wystawiać na działanie wody.

• Nie wolno otwierać ładowarki.

• Nie wolno sondować ładowarki.

• Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.

7.1 Wskaźnik ładowarki (ryc. 1)

Podłączyć ładowarkę do gniazdka sieciowego:

• Świeci stale na zielono: gotowa do ładowania.

• Świeci na czerwono: ładowanie.

• Świeci stale na zielono: naładowany.

• Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka. Uwaga: jeżeli akumulator nie pasuje prawidłowo, należy go odłączyć i sprawdzić czy akumulator jest prawidłowy dla danego modelu ładowarki, jak pokazano w karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.

1. Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów.

2. Po zakończeniu ładowania odłączyć zasilacz od gniazda i odłączyć go od akumulatora.

3. Przed użyciem poczekać na całkowite wystygnięcie akumulatora.

4. Ładowarkę i akumulator przechowywać w pomieszczeniu, w miejscu niedostępnym dla

dzieci. UWAGA: jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.

7.2 Wyjmowanie/wkładanie akumulatora (ryc. 2)

OSTRZEŻENIE: przed wykonaniem jakichkolwiek ustawień upewnić się, że przycinarka do żywopłotów jest wyłączona lub wyjęty jest akumulator.

• Przytrzymać narzędzie jedną ręką, a akumulator (11) drugą.

• Instalowanie: nacisnąć i przesunąć akumulator do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.POWDP7060 PL Copyright © 2021 VARO Strona | 7 www.varo.com

• Wyjmowanie: nacisnąć zapadkę zwalniającą akumulatora i wyciągnąć pakiet akumulatora w tym samym czasie.

7.3 Wskaźnik pojemności akumulatora (ryc. 3)

Wskaźniki pojemności akumulatora są na akumulatorze i pozwalają sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (13). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy. Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora: - 3 diody świecą: akumulator naładowany w pełni. - 2 diody świecą: akumulator naładowany w 60%. - 1 dioda świeci: akumulator prawie rozładowany. 8 OBSŁUGA

8.1 Włączanie lutownicy (ryc. 4)

• Upewnić się, że akumulator jest naładowany.

• Ustawić przełącznik zasilania (4) w położeniu włączenia (I).

• Wskaźnik LED naładowania akumulatora (3) zapali się na zielono. Ten wskaźnik jest częścią przełącznika zasilania w formie koralika otaczającego przełącznik. Kiedy akumulator jest rozładowany wskaźnik LED stanu akumulatora (3) zmieni kolor na czerwony.

• Wskaźnik nagrzania (6) LED zmieni kolor na czerwony i będzie świecić, aż temperatura będzie wystarczająco wysoka do rozpoczęcia pracy.

• Ustawić pokrętło regulacji temperatury (5) (w °C) na żądany poziom zależnie od zastosowania.

• Wskaźnik nagrzania (6) będzie migać aż do osiągnięcia ustawionej temperatury, kiedy dioda LED zgaśnie.

• Jeśli temperatura spodnia w trakcie pracy, nagrzewanie włączy się ponownie (dioda LED miga), aż zostanie osiągnięta ustawiona temperatura (dioda LED gaśnie).

8.2 Praca z lutownicą (ryc. 5)

• Zawsze trzymać uchwyt piórowy lutownicy zgodnie z ilustracją. Przykładać lutownicę końcówką pióra.

• Przykładać drut lutowniczy tylko do wierzchołka narzędzia w miejscu jego styku z przedmiotem obrabianym.

• Po lutowaniu odłożyć pióro do uchwytu pióra. Mocno wcisnąć, aby mieć pewność, że jest zamocowane.

• Nacisnąć przełącznik zasilania, aby wyłączyć lutownicę.

• Przed odłożeniem do przechowywania zawsze odczekać 30 minut na ostygnięcie lutownicy. Zawsze umieszczać pióro w uchwycie, tak by końcówka nie miała styczności z czymkolwiek, kiedy się nagrzewa lub jest nieużywana. Przestrzeganie tej zasady zmniejszy ryzyko szkód materialnych, poparzenia, pożaru i poważnych obrażeń ciała.POWDP7060 PL Copyright © 2021 VARO Strona | 8 www.varo.com

9 CZYSZCZENIE I KONSERWACJA

9.1 Wymiana końcówek lutownicy (ryc. 6)

Ostrzeżenie: zawsze odczekać co najmniej 30 minut na ostygnięcie lutownicy przed usunięciem końcówki. Dotknięcie gorącej końcówki lutownicy może spowodować ciężkie obrażenia ciała.

• Wyjąć pakiet akumulatorów (11) z narzędzia.

• Poluzować nakrętkę (7), kręcąc nią w lewo, i zdjąć ją z końcówki.

• Usunąć tuleję (8), zsuwając ją z pióra (2).

• Pociągnąć za końcówkę (9) i założyć końcówkę zapasową. Wepchnąć nową końcówkę do ceramicznego elementu grzewczego (10).

• Trzymać za obudowę pióra i nasunąć tuleję (8) na nową końcówkę.

• Ponownie zamocować nakrętkę (7).

• Urządzenia są zaprojektowane, tak aby umożliwić długie użytkowanie narzędzia z minimalnym zakresem czynności konserwacyjnych. Długie użytkowanie urządzenia zależy od właściwej konserwacji urządzenia i jego regularnego czyszczenia.

• Aby zminimalizować obniżanie się pojemności akumulatora, zaleca się całkowite rozładowywanie akumulatora raz na miesiąc, a potem jego pełne ładowanie. Przechowywać tylko z w pełni naładowanym akumulatorem i doładowywać od czasu do czasu w przypadku przechowywania przez długi okres. Przechowywać w suchym i nienarażonym na mróz miejscu. Temperatura otoczenia nie powinna przekraczać 40 °C. 10 PARAMETRY TECHNICZNE Typ POWDP7060 Napięcie znamionowe (DC) 20 V Temperatura 200-480 °C Moc maksymalna 70 WPOWDP7060 PL Copyright © 2021 VARO Strona | 9 www.varo.com 11 GWARANCJA

• Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu. 12 ŚRODOWISKO NATURALNE Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska. Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykłe odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów możnaPOWDP7060 HU Copyright © 2021 VARO O l d a l | 1 www.varo.com
