Typ produktu	Lutownica bezprzewodowa
Marka	PowerPlus
Model	POWX1388
Zasilanie	Wbudowana bateria, ładowanie przez USB 5 V (zasilacz nie jest dołączony)
Czas ładowania	Około 5-6 godzin
Wskaźnik ładowania	Czerwony (ładowanie) / Zielony (naładowany)
Maksymalna temperatura	400 °C
Nagrzewanie	Około 60 sekund
Typ grotu	Standardowy grot lutowniczy (wymienny)
Waga	Około 200 g
Wymiary (dł. x szer. x wys.)	Około 20 x 3 x 3 cm
Tryb wysyłkowy	Tak (stan uśpienia, aby zapobiec rozładowaniu)
Zastosowanie	Lutowanie płytek elektronicznych, metali wypełniających
Bezpieczeństwo	Okulary ochronne, wentylacja, nie dotykać grotu
Konserwacja grotu	Wycierać na wilgotnej gąbce przed, w trakcie i po użyciu
Cynowanie	Wymagane dla nowego grotu: stopić trochę metalu wypełniającego
Części zamienne	Grot lutowniczy dostępny
Gwarancja	Zgodna z warunkami PowerPlus (patrz instrukcja)

Często zadawane pytania - POWX1388 PowerPlus

Jak naładować baterię lutownicy POWX1388?

Użyj standardowego zasilacza USB 5 V (nie dołączony) i podłącz kabel USB do tylnego gniazda ładowania. Czas ładowania wynosi około 5-6 godzin. Wskaźnik zmienia kolor z czerwonego na zielony, gdy bateria jest pełna.

Jak włączyć lutownicę po zakupie?

Narzędzie jest w trybie wysyłkowym. Podłącz zasilacz do źródła zasilania: wskaźnik czerwony zapali się, a następnie odłącz. Narzędzie jest gotowe do normalnego użytku.

Jaka jest maksymalna temperatura grotu?

Grot może osiągnąć do 400 °C. Nigdy nie dotykaj osi ani grotu podczas użytkowania.

Jak czyścić grot lutowniczy?

Zaleca się wycieranie grotu na wilgotnej gąbce przed, w trakcie i po lutowaniu, aby przedłużyć jego żywotność i poprawić wydajność.

Co zrobić, jeśli bateria się nie ładuje?

Sprawdź, czy zasilacz USB ma 5 V. Jeśli problem będzie się powtarzał, spróbuj innego kabla USB. Unikaj ładowania w mroźne dni. Jeśli nic nie działa, skontaktuj się z serwisem posprzedażowym.

Jak ustawić narzędzie w tryb wysyłkowy do transportu?

Przytrzymaj przycisk włączania/wyłączania przez 5-8 sekund, aż wskaźnik czerwony mignie 3 razy. Zwolnij: narzędzie jest w stanie uśpienia i nie można go włączyć.

Jakie są podstawowe zasady bezpieczeństwa?

Noś okulary ochronne, pracuj w dobrze wentylowanym miejscu, aby uniknąć oparów, i nigdy nie dotykaj gorącego grotu. Trzymaj lutownicę za podstawę rękojeści.

Jak wykonać prawidłowe połączenie lutownicze?

Oczyść powierzchnie, cynować grot, przyłóż ciepło do elementu na kilka sekund, a następnie nanieś metal wypełniający na złącze (nie na lutownicę). Udane złącze jest gładkie i błyszczące.

Czy mogę wymienić grot lutowniczy?

Tak, grot jest przeznaczony do wymiany. Przy normalnym użytkowaniu ma bardzo długą żywotność, ale w razie potrzeby możesz zamówić grot zapasowy.

Co zrobić, jeśli lutownica nie nagrzewa się po włączeniu?

Upewnij się, że bateria jest wystarczająco naładowana (wskaźnik zielony lub czerwony). Jeśli problem będzie się powtarzał, narzędzie może być w trybie wysyłkowym: naładuj je, aby ponownie aktywować. Sprawdź instrukcję, jeśli usterka będzie się utrzymywać.

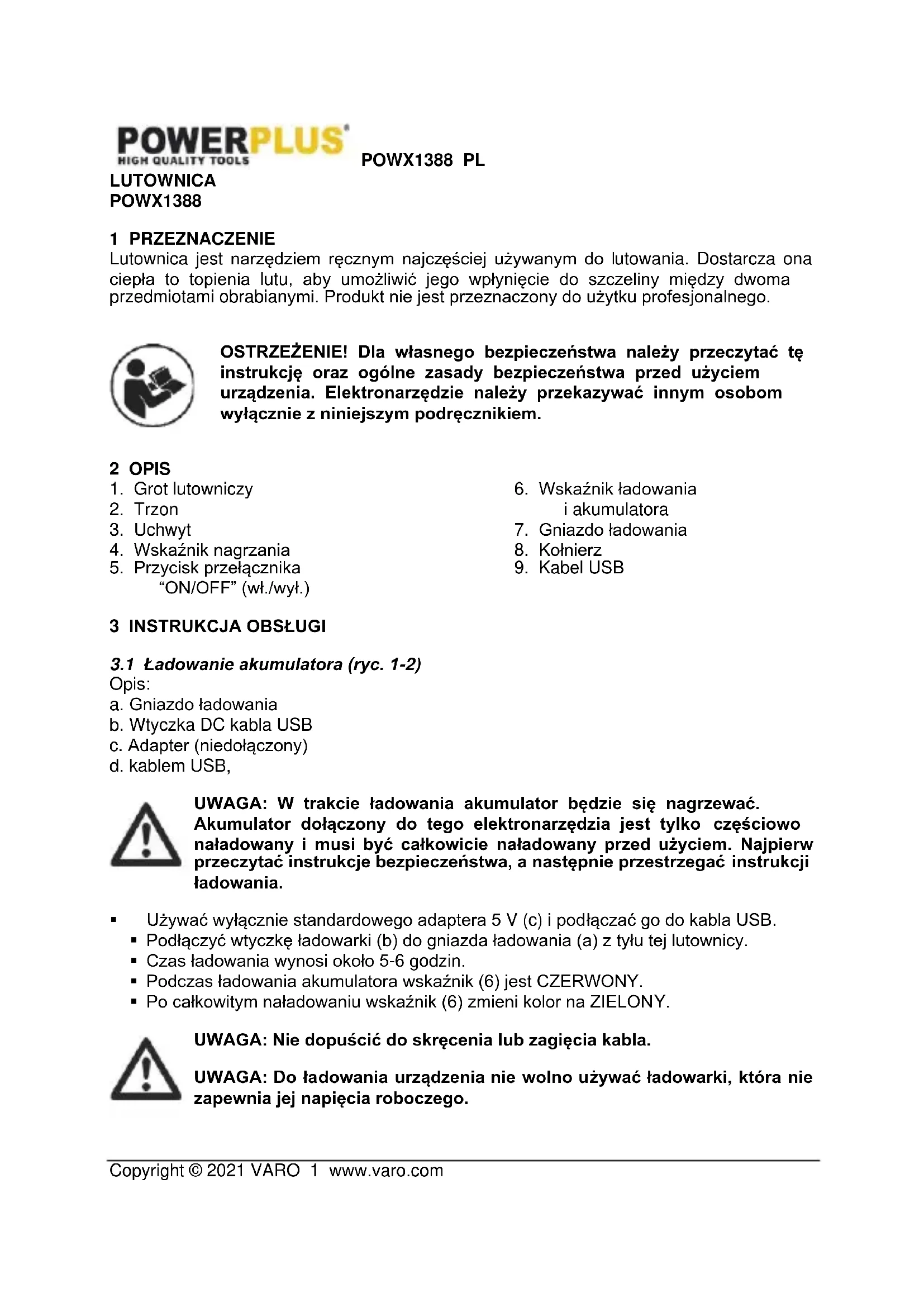

INSTRUKCJA OBSŁUGI POWX1388 PowerPlus

Lutownica jest narzędziem ręcznym najczęściej używanym do lutowania. Dostarcza ona ciepła to topienia lutu, aby umożliwiać jego wpłynięcie do szczeliny między dwoma przedmiotami obrabianymi. Produkt nie jest przeznaczony do użytku profesjonalnego.

OSTRZEŻENIE! Dla własnego bezpieczeństwa należy przeczytać tę instrukcję oraz ogólne zasady bezpieczeństwa przed użyciem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 OPIS

1. Grot lutowniczy

2. Trzon

3. Uchwyt

4. Wskaźnik nagrzania

5. Przycisk przełącznika "ON/OFF" (wł./wył.)

3 INSTRUKCJA OBSŁUGI

1. Wskaźnik ładowania i akumulatora

2. Gniazdo ładowania

3. Kołnierz

4. Kabel USB

3.1 Ładowanie akumulatora (ryc. 1-2)

Opis:

a. Gniazdo ładowania

b. Wtyczka DC kabla USB

c. Adapter (niedołączony)

d. kablem USB,

UWAGA: W trakcie ładowania akumulator będzie się nagrzewać. Akumulator dołączony do tego elektronarzędzia jest tylko częściowo naładowany i musi być całkowicie naładowany przed użyciem. Najpierw przeczytać instrukcje bezpieczeństwa, a następnie przestrzegać instrukcji ładowania.

- Używać wyłącznie standardowego adaptera 5 V (c) i podłączać go do kabla USB.

- Podłączyć wtyczkę ładowarki (b) do gniazda ładowania (a) z tyłu tej lutownicy.

- Czas ładowania wynosi około 5-6 godzin.

- Podczas ładowania akumulatora wskaźnik (6) jest CZERWONY.

- Po całkowitym naładowaniu wskaźnik (6) zmieni kolor na ZIELONY.

UWAGA: Nie dopuścić do skręcenia lub zagięcia kabla.

UWAGA: Do ładowania urządzenia nie wolno używać ładowarki, która nie zapewnia jej napięcia roboczego.

POWX1388 PL

Odłączyć adapter od gniazdka, kiedy nie jest używany i przechowywać go w odpowiednim pomieszczeniu magazynowym.

Unikać ładowania akumulatora przy ujemnej temperaturze otoczenia, ponieważ moc ładowania nie będzie wystarczająca.

UWAGA: Jeśli narzędzie ma nie być używane przez dłuższy czas, należy naładować akumulator co 3-6 miesięcy.

UWAGA: Aby zapobiec uszkodzeniu akumulatora, po rozładowaniu należy go naładować co najmniej do połowy przed przechowywaniem.

3.2 Przycisk przełącznika wt./wyt. (ryc. 3)

Lutownica bezprzewodowa jest wyposażona w przycisk przełącznika wł./wył. (5), wskaźnik (6) i wskaźnik nagrzania (4).

3.3 Z przyciskiem przełącznika „ON/OFF” (wł./wył.)

- Pojedyncze kliknięcie, wskazywanie mocy.

Zielony: wystarczająca moc; Czerwony: mała moc.

- Nacisnąć i przytrzymać przez 1 s – zasilanie wł.

Czerwony: działanie po wstępnym nagrzewaniu przez 60 s.

- Nacisnąć i przytrzymać przez 1 s – zasilanie wył.

3.4 Zwolnić/ustawić tryb transportowy

UWAGA: to narzędzie jest wstępnie ustawione na tryb transportowy (stan uśpienia), aby zapobiec rozładowaniu akumulatora z powodu niewłaściwego użycia oraz ryzyku pożaru i dlatego nie można go uruchomić przełącznikiem.

Przed pierwszym użyciem lutownica musi zostać przebudzona przez podłączenie adaptera do zasilania elektrycznego; wskaźnik ładowania (6) świeci na czerwono, a narzędzie może być normalnie używane po odłączeniu adaptera.

Zaleca się zresetowanie narzędzia do trybu transportowego na czas transportu lub przechowywania. Nacisnąć i przytrzymać przycisk przełącznika (5) przez 5-8 s, zwolnić go kiedy czerwony wskaźnik (6) mignie 3 razy i upewnić się, że przełącznik nie działa.

3.5 Przygotowanie do lutowania

OSTRZEŻENIE: Zawsze używać rękawic ochronnych i upewnić się, że obszar roboczy jest dobrze wentylowany, aby pomóc uniknąć wdychania niebezpiecznych dymów.

Lutownica jest typowo używana do stapiania i nakładania lutu na różne powierzchnie, łącznie z płytkami obwodów.

Przed rozpoczęciem lutowania zamocować element obrabiany, aby zapobiec jego przemieszczaniu się i utracie precyzji.

Mieć pod ręką wilgotną gąbkę, aby móc oczyścić grot w razie potrzeby.

UWAGA: Zdecydowanie zaleca się oczyszczanie grotu na wilgotnej gąbce (niedołączona) po użyciu, aby wydłużyć okres użytkowania i sprawności.

Stopić niewielką ilość lutu na grocie lutownicy (1). Ten proces, nazywany „rozcieńczaniem”, wspomaga przepływ ciepła z grotu lutownicy do spoiny. Należy pamiętać, by to zrobić z nowymi grotami.

Upewnić się, że element obrabiany i grot są czyste.

Element obrabiany może być oczyszczony niewielkim pilnikiem lub ostrzem noża. Zaleca się, by użytkownik czyścił grot wilgotną gąbką przed, w trakcie i po lutowaniu. Pomoże to w uzyskaniu czystszej i mocniejszej spoiny.

3.6 Lutowanie

Trzymać lutownicę blisko podstawy uchwytu (3) i tuż nad kołnierzem (8) jak pióro.

OSTRZEŻENIE: Nigdy nie dotykać trzonu (2) ani grotu (1), ponieważ jego temperatura może sięgać 400 °C.

Przytrzymać lutownicę z grotem przyciśniętym do elementu obrabianego przez kilka sekund, aby się nagrzała.

Powoli wprowadzać lut, a nie lutownicę, na spoinę, umożliwiając stapianie się lutu na spoinie.

Po przyłożeniu lutu do spoiny przytrzymać nieruchomo element obrabiany, równocześnie usuwając lut i lutownicę.

UWAGA: Dobra spoina powinna być gładka i błyszcząca. Jeśli taka nie będzie, konieczne jest jej ponowne rozgrzanie i ponowne nałożenie lutu.

UWAGA: Grot lutownicy jest przeznaczony do bardzo długiego użytkowania i dlatego nie ma potrzeby wymieniania go w warunkach normalnego użytkowania.
