Produkttyp	Trådlös lödkolv
Märke	PowerPlus
Modell	POWX1388
Strömförsörjning	Inbyggt batteri, laddning via USB 5 V (adapter medföljer inte)
Laddningstid	Cirka 5 till 6 timmar
Laddningsindikator	Röd (laddar) / Grön (fulladdad)
Maximal temperatur	400 °C
Uppvärmningstid	Cirka 60 sekunder
Spetstyp	Standard lödspets (utbytbar)
Vikt	Cirka 200 g
Mått (L x B x H)	Cirka 20 x 3 x 3 cm
Fraktläge	Ja (viloläge för att undvika urladdning)
Användning	Lödning av elektronikkort, lödtenn
Säkerhet	Skyddsglasögon, ventilation, rör inte spetsen
Underhåll av spetsen	Torka av på fuktig svamp före, under och efter användning
Förtinning	Krävs för ny spets: smält lite lödtenn
Reservdelar	Lödspets finns tillgänglig
Garanti	Enligt PowerPlus villkor (se manual)

Vanliga frågor - POWX1388 PowerPlus

Hur laddar man batteriet på lödkolven POWX1388?

Använd en standard USB 5 V-adapter (medföljer inte) och anslut USB-kabeln till den bakre laddningsporten. Laddningstiden är cirka 5 till 6 timmar. Indikatorn ändras från röd till grön när batteriet är fulladdat.

Hur aktiverar man lödkolven efter köpet?

Verktyget är i fraktläge. Anslut laddningsadaptern till elnätet: den röda indikatorn tänds, koppla sedan bort. Verktyget är då redo att användas normalt.

Vilken är den maximala temperaturen på spetsen?

Spetsen kan nå upp till 400 °C. Rör aldrig axeln eller spetsen under användning.

Hur rengör man lödspetsen?

Det rekommenderas starkt att torka av spetsen på en fuktig svamp före, under och efter lödning för att förlänga livslängden och förbättra prestandan.

Vad gör jag om batteriet inte laddas?

Kontrollera att USB-adaptern är 5 V. Om problemet kvarstår, prova en annan USB-kabel. Undvik att ladda vid frost. Om inget fungerar, kontakta kundtjänst.

Hur ställer man verktyget i fraktläge för transport?

Håll strömbrytaren intryckt i 5 till 8 sekunder tills den röda indikatorn blinkar 3 gånger. Släpp: verktyget är då i viloläge och kan inte sättas på.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär skyddsglasögon, arbeta i ett väl ventilerat utrymme för att undvika ångor, och rör aldrig den varma spetsen. Håll i kolven vid handtagets bas.

Hur gör man en bra lödning?

Rengör ytorna, förtinna spetsen, applicera värme på arbetsstycket i några sekunder, och lägg sedan lödtennet på fogen (inte på kolven). En lyckad lödning är slät och blank.

Kan jag byta lödspets?

Ja, spetsen är utbytbar. Vid normal användning har den mycket lång livslängd, men du kan beställa en ersättningsspets om det behövs.

Vad gör jag om kolven inte värms upp efter påslag?

Se till att batteriet är tillräckligt laddat (grön eller ljusröd indikator). Om problemet kvarstår kan verktyget vara i fraktläge: ladda det för att aktivera det igen. Se manualen om felet fortsätter.

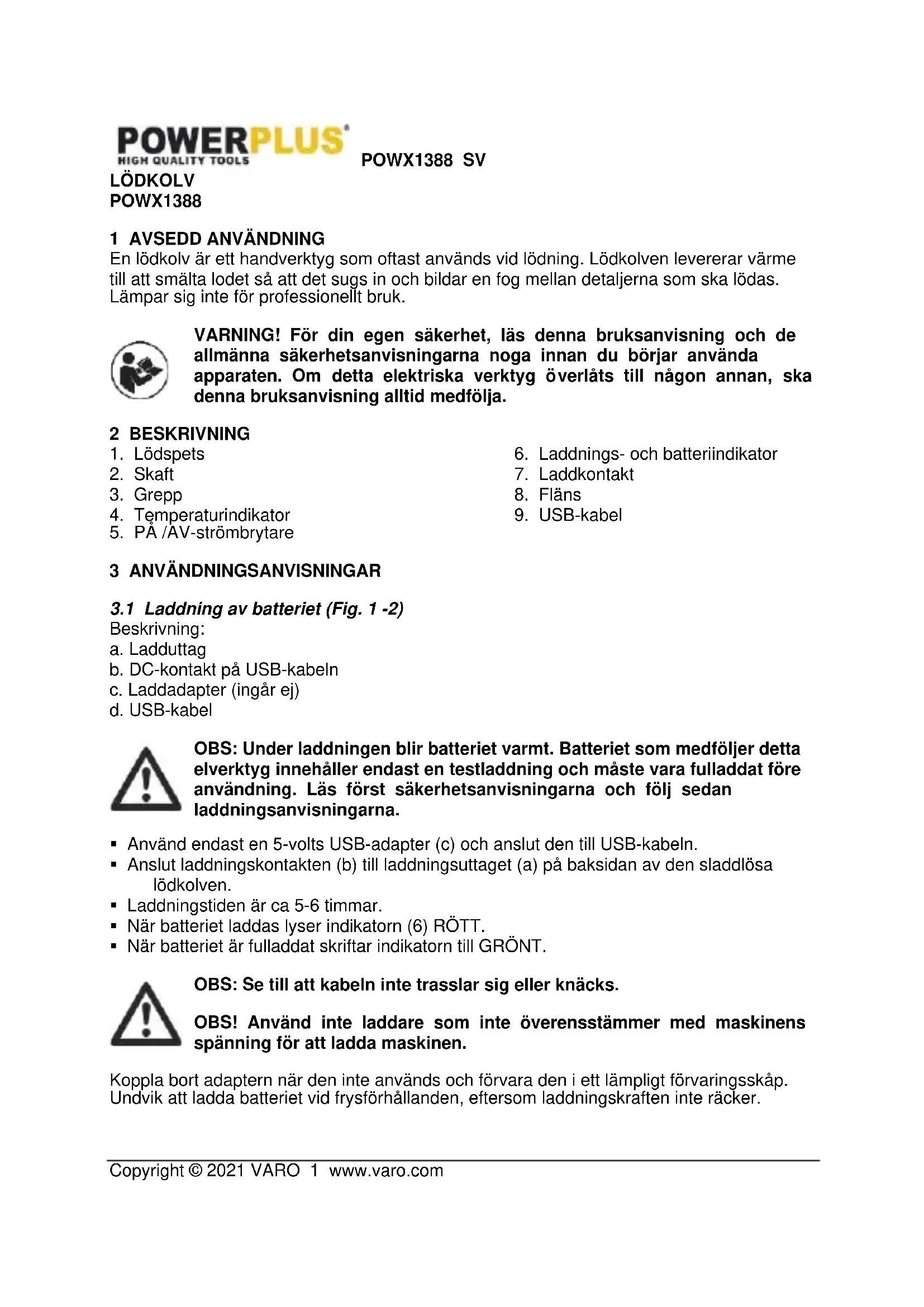

BRUKSANVISNING POWX1388 PowerPlus

b. DC-plugg på USB-kabel

En lödkolv är ett handverktyg som oftast används vid lödning. Lödkolven levererar värme till att smälta lodet så att det sugs in och bildar en fog mellan detaljerna som ska lödas. Lämpar sig inte för professionellt bruk.

WARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja.

2 BESKRIVNING

1. Lödspets
2. Skaft
3. Grepp
4. Temperaturindikator

5. PÅ /ÄV-strömbrytare

6. Laddnings- och batteriindikator

7. Laddkontakt
8. Fläns
9. USB-kabel

3 ANVÄNDNINGSANVISNINGAR

3.1 Laddning av batteriet (Fig. 1 -2)

Beskrivning:

a. Ladduttag
b. DC-kontakt på USB-kabeln
c. Laddadapter (ingår ej)
d. USB-kabel

OBS: Under laddningen blir batteriet varmt. Batteriet som medföljer detta elverktyg innehåller endast en testladdning och måste vara fulladdat före användning. Läs först säkerhetsanvisningarna och följ sedan laddningsanvisningarna.

• Använd endast en 5-volts USB-adapter (c) och anslut den till USB-kabeln.
• Anslut laddningskontakten (b) till laddningsuttaget (a) på baksidan av den sladdlösa lödkolven.
  ■ Laddningstiden är ca 5-6 timmar.
• När batteriet laddas lyser indikatorn (6) RÖTT.
• När batteriet är fulladdat skriftar indikatorn till GRÖNT.

OBS: Se till att kabeln inte trasslar sig eller knäcks.

OBS! Använd inte laddare som inte överensstämmer med maskinens spänning för att ladda maskinen.

Koppla bort adaptern när den inte används och förvara den i ett lämpligt förvaringsskåp. Undvik att ladda batteriet vid frysförhållanden, eftersom laddningskraften inte räcker.

OBS! Om verktyget inte kommer att användas under långa perioder ska batteriet laddas var tredje till sjätte månad

OBS: För att förhindra skador på batteriet då det blir urladdat, ladda batteriet så att det är fullt eller inte mindre än hälften laddat innan det lagras.

3.2 PÅ /AV-strömbrytare (Fig. 3)

Den sladdlösa lödkolven är utrustad med en PÅ/AV-strömbrytare (5), en laddnings- och batteriindikator (6) och en temperaturindikator (4).

Grön: tillräckligt med kraft; Röd: låg effekt.

- Håll intryckt 1 sekund - slå på.

Röd: Användningsklar efter förvärmning 60 sekunder.

- Håll intryckt 1 sekund - stäng av.

3.4 Stäng av / ställ in transportläge

OBS Verktyget är förinställt i transportläge (vilande tillstånd) för att undvika att batteriet urladdas på grund av felaktig användning med risk för brand, vilket innebär att strömbrytaren inte kan användas för att slå på verktyget.

Före första användningen måste lödkolven väckas genom att ansluta adaptern till strömförsörjningen, laddningsindikatorn (6) visar rött varefter verktyget kan användas normalt efter att ha dragit ur adaptern.

Vi rekommenderar att verktyget återställs till transportläge vid transport eller lagring. Håll strömbrytaren (5) intryckt 5-8 sekunder, släpp den efter att den röda indikatorn (6) blinkat tre gånger och kontrollera att strömbrytaren inte fungerar.

3.5 Förberedelser för lödning

WARNING: Använd alltid skyddsglasögon och se till att arbetsområdet är väl ventilerat för att undvika att andas in farliga ångor.

Lödkolven används vanligtvis för att smälta och applicera lödtenn på olika ytor inklusive kretskort.

Innan du börjar löda, säkra arbetsstycket så att det inte rör sig och påverkar noggrannheten.

Förbered en fuktig svamp i närheten för att rengöra spetsen vid behov.

OBS! Det rekommenderas starkt att lödspetsen torkas av på en fuktig svamp (ingår ej) efter användning för att förlänga livslängden och prestandan.

Smält en liten mängd lödtenn på lödspetsen (1). Denna process är känd som "tinning" och hjälper värmen att strömma från lödspetsen till lödfogen. Det är viktigt att göra detta omedelbart med nya lödspetsar.

Se till att arbetsstycket och lödspetsen är rena.

Arbetsstycket kan rengöras med en liten fil eller ett knivblad. Det rekommenderas att användaren torkar av lödspetsen med en fuktig svamp före, under och efter lödning. Detta hjälper till att främja en renare och starkare lödfog.

3.6 Lödning

Håll lödkolven nära greppets undersida (3) och precis ovanför flänsen (8) som en penna.

WARNING: Vidrör aldrig skaftet (2) eller lödspetsen (1) eftersom temperaturen kan vara upp till 400 °C.

Håll lödkolven med lödspetsen tryckt mot lödstället i några sekunder så att det värms upp. Mata långsamt lodet på fogen, inte på lödspetsen, så att lodet smälter på fogen.

När lodet har applicerats på fogen, håll arbetsstycket stilla medan du tar bort lodet och lödspetsen samtidigt.

OBS: En bra lödfog ser smidig och blank ut. Om detta inte är fallet måste du värma fogen igen och applicera lodet igen.

OBS: Lödspetsen är konstruerad för mycket hög livslängd, så den behöver inte bytas ut vid normal användning.
