РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ POWX1388 PowerPlus

RU РУССКИЙ ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

BG БЪЛГАРСКИ ПРЕВОД НА ОРИГИНАЛНОТО РЬКОВОДСТВО

POWERPLUS® 1 2 3 4 5 6 7 8 9

Fig. 1

Паяльник является ручным инструментом, обычно используемым при пайке. Он подводит тепло для расплавления припоя, чтобы припой мог затекать в место соединения между двумя металлическими деталями. Не предназначен для коммерческого использования.

ПРЕДУПРЕЖДЕНИЕ! Для вашей личной безопасности, тщательно ознакомьтесь с данным руководством и общими указаниями по технике безопасности перед тем, как приступить к работе с инструментом. При передаче этого электрического инструмента для пользования другим лицам обязательно приложите данные инструкции.

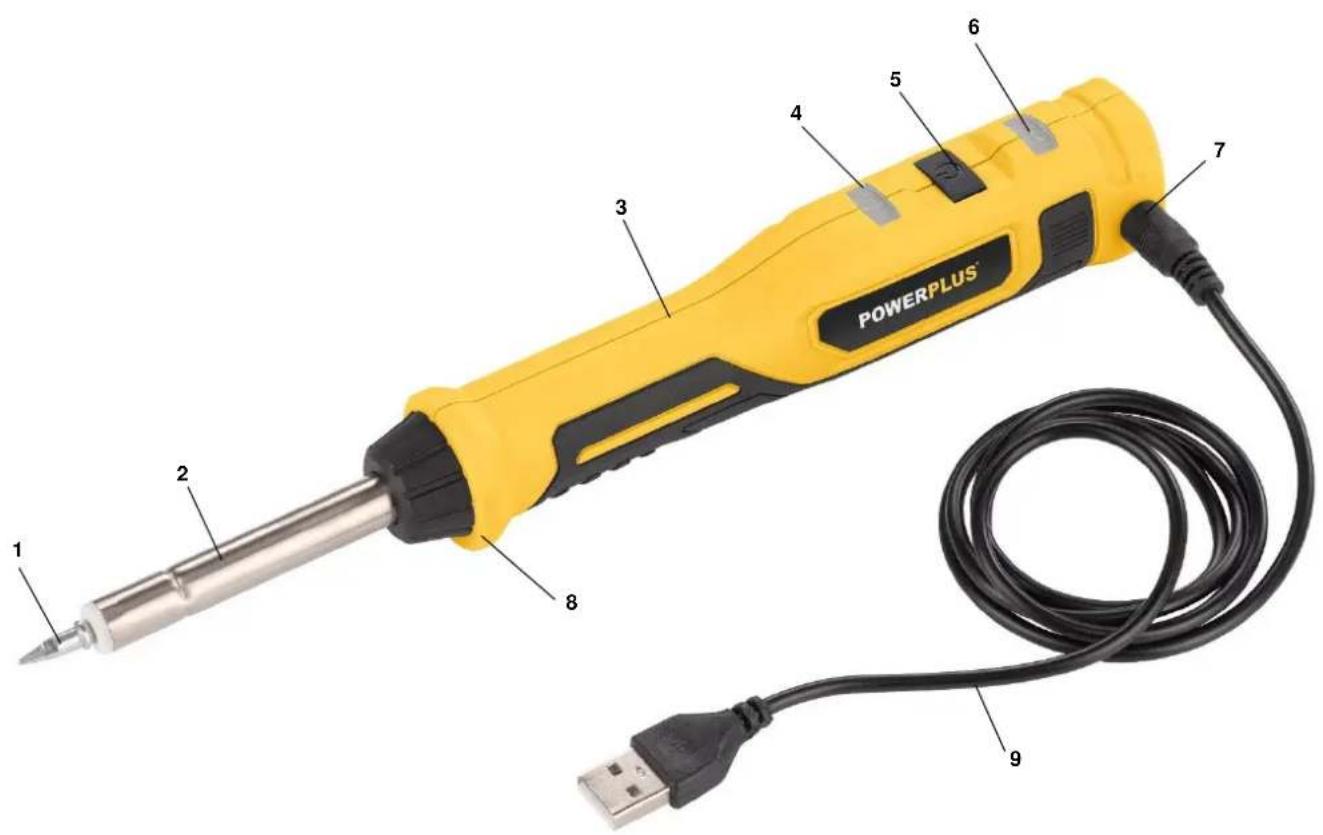

2 ОПИСАНИЕ

1. Жало
2. Нагревательный элемент
3. Рукоятка
4. Индикатор нагрева
5. Кнопка ВКЛ/ВЫКЛ
6. Индикатор заряда аккумулятора
7. Гнездо зарядки
8. Фланец
9. USB-кабель

3 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

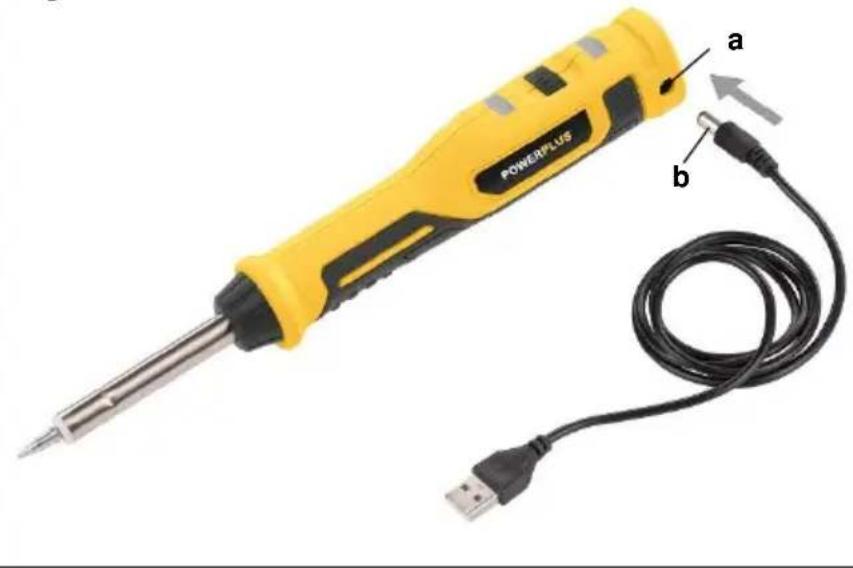

3.1 Зарядка аккумулятора (Рус. 1 -2)

Описание:

а. Гнездо зарядки
b. Штекер USB-кабеля пост. тока
с. Адаптер (не входит в комплект)
d. USB-кабель

ПРИМЕЧАНИЕ: Во время зарядки аккумулятор будет нагреваться. Аккумулятор, поставляемый в комплекте с этим электроинструментом, содержит только тестовый заряд и должен быть полностью заряжен перед использованием. Сначала прочтите инструкции по технике безопасности, а затем следуйте инструкциям по зарядке.

• Используйте только стандартный USB-адаптер на 5 Вольт (с) и подключите к нему USB-кабель.
• Вставьте штекер зарядного устройства (b) в гнездо зарядки (a) на задней стороне этого аккумуляторного паяльника.
• Примерное время зарядки 5 - 6 часов.
• Когда аккумулятор заряжается, индикатор (6) имеет КРАСНЫЙ цвет.
• При полной зарядке цвет индикатора (6) изменится на ЗЕЛЕНЫЙ.

ПРИМЕЧАНИЕ: Не допускайте запутывания или перекручивания кабеля.

ПРИМЕЧАНИЕ: Не используйте зарядное устройство, напряжение которого не соответствует напряжению для зарядки инструмента.

Отсоедините адаптер, если он не используется, и храните его в подходящем шкафу для хранения инструментов.

Избегайте зарядки аккумулятора в морозных условиях, так как мощности зарядки будет недостаточно.

ПРИМЕЧАНИЕ: Если инструмент не будет использоваться в течение длительного периода времени, заряжайте аккумулятор каждые 3 - 6 месяцев.

ПРИМЕЧАНИЕ: Чтобы предотвратить повреждение аккумулятора при его разрядке, перед хранением инструмента зарядите аккумулятор до полного или, по крайней мере, половинного заряда.

3.2 Кнопка ВКЛ/ВЫКЛ (Рис. 3)

Аккумуляторный паяльник снабжен кнопкой ВКЛ/ВЫКЛ (5), индикатором (6) и индикатором нагрева (4).

3.3 С помощью кнопки ВКЛ/ВЫКЛ:

- Одиночное нажатие кнопки, индикация мощности питания.

Зеленый: Достаточная мощность;

Красный: Низкая

МОЩНОСТЬ.

- Нажмите и удерживайте в течение 1 с – включение питания.

Красный: Работа после предварительного нагрева в течение 60 с.

- Нажмите и удерживайте в течение 1 с – выключение питания.

3.4 Сброс/установка режима отгрузки

ПРИМЕЧАНИЕ: этот инструмент предварительно настроен на режим отгрузки (неактивное состояние), что позволяет избежать разрядки аккумулятора из-за неправильной работы и предотвратить риск возгорания. При этом невозможен запуск инструмента с помощью выключателя.

Перед первым использованием паяльник необходимо «разбудить», подключив адаптер к источнику питания, при этом индикатор зарядки (6) горит красным светом. После отсоединения адаптера инструмент можно использовать в обычном режиме. При транспортировке или хранении инструмента рекомендуется его повторная установка на режим отгрузки. Нажмите и удерживайте кнопку (5) в течение 5-8 с, отпустите ее после того, как красный индикатор (6) мигнет 3 раза, и убедитесь, что выключатель не работает.

3.5 Подготовка к пайке

ПРЕДУПРЕЖДЕНИЕ: Всегда используйте защитные очки и убедитесь, что рабочая зона хорошо проветривается, чтобы избежать вдыхания опасных паров.

Паяльник обычно используется для расплавления и нанесения припоя на различные поверхности, включая печатные платы.

Перед началом пайки зафиксируйте заготовку, чтобы она не смещалась и не влияла на точность.

Приготовьте рядом влажную губку, чтобы, при необходимости, очистить жало паяльника.

ПРИМЕЧАНИЕ: Чтобы продлить срок службы и производительность, настоятельно рекомендуется протереть дочиста жало паяльника влажной губкой (не входит в комплект) после использования.

Расплавьте небольшое количество припоя на жале паяльника (1). Этот процесс известен как «лужение» и способствует передаче тепла от жала паяльника к соединению пайкой. Важно делать это сразу с новыми жалами паяльника.

Убедитесь, что заготовка и жало паяльника чистые.

Заготовку можно очистить с помощью небольшого напильника или лезвия ножа. Рекомендуется протирать начисто жало паяльника влажной губкой до, во время и после пайки. Это поможет создать более чистое и прочное паяное соединение.

3.6 Пайка

Держите паяльник вблизи основания рукоятки (3) и чуть выше фланца (8), как пишущую ручку.

ПРЕДУПРЕЖДЕНИЕ: Никогда не касайтесь нагревательного элемента (2) или жала (1), так как температура может достигать 400 °C.

Держите паяльник с жалом, прижатым к заготовке, в течение нескольких секунд, чтобы он нагрелся.

Медленно подавайте припой на соединение, а не на паяльник, позволяя припою расплавиться на соединении.

После нанесения припоя на соединение держите заготовку неподвижно, одновременно удаляя припой и паяльник.

ПРИМЕЧАНИЕ: Хорошее паяное соединение будет выглядеть гладким и блестящим Если это не так, необходимо повторно нагреть соединение и снова нанести припой.

ПРИМЕЧАНИЕ: Жало паяльника рассчитано на очень долгий срок службы, поэтому его не нужно заменять при нормальном использовании.

ПОЯЛНИК POWX1388
