POWX1388 - Saldatrice PowerPlus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Saldatore senza filo
Marca	PowerPlus
Modello	POWX1388
Alimentazione	Batteria integrata, ricarica via USB 5 V (adattatore non incluso)
Tempo di ricarica	Circa 5-6 ore
Indicatore di carica	Rosso (in carica) / Verde (carica)
Temperatura massima	400 °C
Riscaldamento	Circa 60 secondi
Tipo di punta	Punta di saldatura standard (sostituibile)
Peso	Circa 200 g
Dimensioni (L x l x H)	Circa 20 x 3 x 3 cm
Modalità spedizione	Sì (stato di riposo per evitare scarica)
Utilizzo	Saldatura di circuiti elettronici, metallo d'apporto
Sicurezza	Occhiali di protezione, ventilazione, non toccare la punta
Manutenzione della punta	Pulire con spugna umida prima, durante e dopo l'uso
Stagnatura	Necessaria per punta nuova: sciogliere un po' di metallo d'apporto
Parti di ricambio	Punta di saldatura disponibile
Garanzia	Conforme alle condizioni PowerPlus (vedi manuale)

Domande frequenti - POWX1388 PowerPlus

Come caricare la batteria del saldatore POWX1388?

Utilizzare un adattatore USB standard 5 V (non incluso) e collegare il cavo USB alla presa di ricarica posteriore. Il tempo di ricarica è di circa 5 a 6 ore. L'indicatore passa da rosso a verde quando la batteria è piena.

Come attivare il saldatore dopo l'acquisto?

L'utensile è in modalità spedizione. Collegare l'adattatore di ricarica all'alimentazione elettrica: l'indicatore rosso si accende, poi scollegare. L'utensile è quindi pronto per essere utilizzato normalmente.

Qual è la temperatura massima della punta?

La punta può raggiungere fino a 400 °C. Non toccare mai l'asse o la punta durante l'uso.

Come pulire la punta di saldatura?

Si consiglia vivamente di pulire la punta con una spugna umida prima, durante e dopo la saldatura per prolungarne la durata e migliorare le prestazioni.

Cosa fare se la batteria non si carica?

Verificare che l'adattatore USB sia effettivamente 5 V. Se il problema persiste, provare un altro cavo USB. Evitare di caricare in caso di gelo. Se non funziona nulla, contattare il servizio post-vendita.

Come mettere l'utensile in modalità spedizione per il trasporto?

Tenere premuto il pulsante di accensione/spegnimento per 5 a 8 secondi finché l'indicatore rosso lampeggia 3 volte. Rilasciare: l'utensile è quindi in modalità riposo e non può essere acceso.

Quali sono le misure di sicurezza essenziali?

Indossare occhiali di protezione, lavorare in un luogo ben ventilato per evitare i fumi e non toccare mai la punta calda. Tenere il saldatore per la base dell'impugnatura.

Come realizzare un buon giunto di saldatura?

Pulire le superfici, stagnare la punta, applicare il calore sul pezzo per alcuni secondi, poi depositare il metallo d'apporto sul giunto (non sul saldatore). Un giunto ben eseguito è liscio e lucido.

Posso sostituire la punta di saldatura?

Sì, la punta è progettata per essere sostituibile. In uso normale ha una durata molto lunga, ma è possibile ordinare una punta di ricambio se necessario.

Cosa fare se il saldatore non si riscalda dopo l'accensione?

Assicurarsi che la batteria sia sufficientemente carica (indicatore verde o rosso chiaro). Se il problema persiste, l'utensile potrebbe essere in modalità spedizione: ricaricarlo per riattivarlo. Consultare il manuale se il difetto continua.

MANUALE UTENTE POWX1388 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

PT PORTUGUÊS TRADUÇÃO DO MANUAL DE INSTRUÇÕES ORIGINAL

NO NORSK OVERSETTELSE AV ORIGINAL BRUKERVEILEDNING

DA DANSK OVERSÄTTELSE AF DEN ORIGINALE BRUGSVEJLEDNING

SV SVENSKA ÖVERSÄTTNING AV DEN URSPRUNGLIGA BRUKSANVISNINGEN

FI SUOMI ALKUPERÄISEN OHJEKIRJAN KÄÄNNÖS

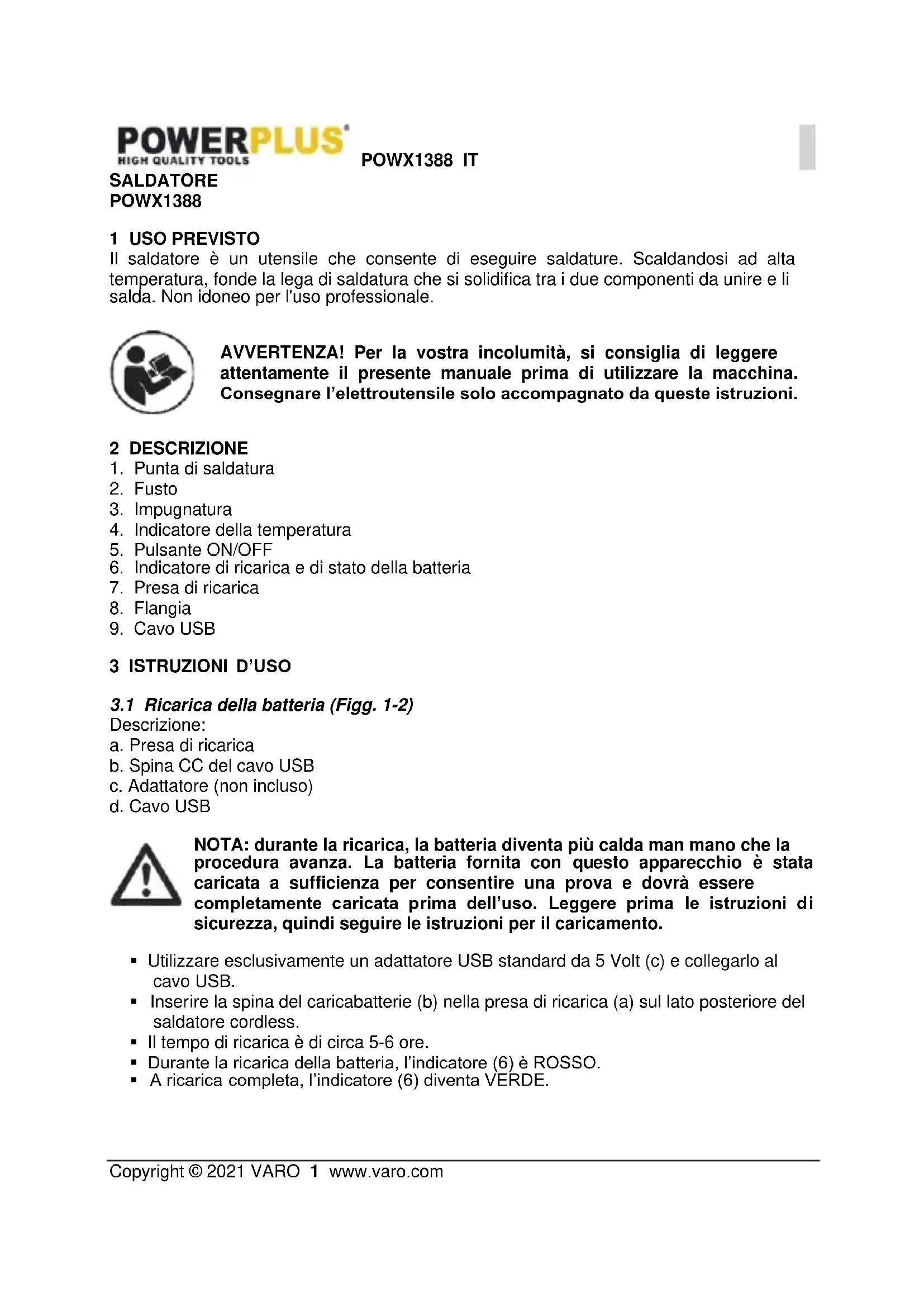

Il saldatore è un utensile che consente di eseguire saldature. Scaldandosi ad alta temperatura, fonde la lega di saldatura che si solidifica tra i due componenti da unire e li salda. Non idoneo per l'uso professionale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l'elettroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE

1. Punta di saldatura
2. Fusto
3. Impugnatura
4. Indicatore della temperatura
5. Pulsante ON/OFF
6. Indicatore di ricarica e di stato della batteria
7. Presa di ricarica
8. Flangia
9. Cavo USB

3 ISTRUZIONI D'USO

3.1 Ricarica della batteria (Figg. 1-2)

Descrizione:

a. Presa di ricarica
b. Spina CC del cavo USB
c. Adattatore (non incluso)
d. Cavo USB

NOTA: durante la ricarica, la batteria diventa più calda man mano che la procedura avanza. La batteria fornita con questo apparecchio è stata caricata a sufficienza per consentire una prova e dovrà essere completamente caricata prima dell'uso. Leggere prima le istruzioni di sicurezza, quindi seguire le istruzioni per il caricamento.

• Utilizzare esclusivamente un adattatore USB standard da 5 Volt (c) e collegarlo al cavo USB.
• Inserire la spina del caricabatterie (b) nella presa di ricarica (a) sul lato posteriore del saldatore cordless.
• Il tempo di ricarica è di circa 5-6 ore.
• Durante la ricarica della batteria, l'indicatore (6) è ROSSO.
• A ricarica completa, l'indicatore (6) diventa VERDE.

NOTA: evitare che il cavo si annodi o si attorcigli.

NOTA: non caricare l'apparecchio utilizzando caricabatterie non conformi alla tensione indicata.

Scollegare l'adattatore quando non è in uso e riporlo in un idoneo luogo apposito.

Evitare di caricare la batteria in condizioni di gelo poiché la potenza di ricarica non sarebbe sufficiente.

NOTA: se l'apparecchio non vien utilizzato per un lungo periodo, la batteria deve essere caricata ogni 3-6 mesi.

NOTA: onde evitare danni alla batteria, quando la carica si esaurisce ricaricarla completamente o almeno fino al 50% della capacità prima dello stoccaggio.

3.2 Interruttore ON/OFF (Fig. 3)

Il saldatore cordless è dotato di interruttore ON/OFF (5), indicatore (6) e indicatore di temperatura (4).

3.3 Con interruttore ON/OFF:

- Pressione singola, indicazione dell'alimentazione.

Verde: potenza sufficiente; Rosso: potenza ridotta.

- Tenere premuto per 1 secondo – accensione.

Rosso: funzionamento dopo un preriscaldamento di 60 secondi.

- Tenere premuto per 1 secondo – spegnimento.

3.4 Disattivazione/attivazione della modalità di trasporto

NOTA: questo apparecchio è preimpostato sulla modalità di trasporto (stato di riposo) che permette di evitare la scarica della batteria in caso di utilizzo improprio e il rischio di incendio, impedendo l'avviamento accidentale.

Prima del primo utilizzo, il saldatore deve essere riattivato collegando l'adattatore alla rete di alimentazione; l'indicatore di ricarica (6) diventa rosso e l'apparecchio può essere utilizzato normalmente dopo aver scollegato l'adattatore.

Si raccomanda di impostare la modalità di trasporto prima di trasportare o riporre in magazzino l'apparecchio. Tenere premuto l'interruttore (5) per 5-8 secondi, rilasciarlo quando l'indicatore rosso (6) lampeggia 3 volte e assicurarsi che l'interruttore non funzioni.

3.5 Preparazione per la saldatura

AVVERTENZA: utilizzare sempre occhiali di sicurezza e assicurarsi che l'area di lavoro sia ben ventilata per evitare l'inalazione di fumi nocivi.

Il saldatore viene utilizzato solitamente per fondere la lega di saldatura e applicarla su varie superfici, inclusi i circuiti stampati.

Prima di iniziare l'operazione, fissare il pezzo da lavorare in modo da impedirne il movimento e pregiudicare l'accuratezza del lavoro.

Tenere a disposizione una spugna umida per pulire la punta quando necessario.

NOTA: è caldamente consigliato pulire la punta di saldatura con una spugna umida (non fornita) dopo l'uso per prolungarne la durata e le prestazioni.

Fondere una piccola quantità di lega di saldatura sulla punta dell'apparecchio (1). Questo processo, noto come "stagnatura", favorisce la trasmissione del calore dalla punta del saldatore alla giunzione. È importante sottoporre subito ogni nuova punta di saldatura a questo processo.

Assicurarsi che il pezzo da lavorare e la punta di saldatura siano puliti.

Pulire il pezzo da lavorare per mezzo di una limetta o della lama di un coltello. Si raccomanda di pulire la punta di saldatura con una spugna umida prima, durante e dopo l'operazione. In tal modo si otterrà una giunzione saldata più pulita e solida.

3.6 La saldatura

Afferrare il saldatore alla base dell'impugnatura (3) e appena sopra la flangia (8) come se fosse una penna.

AVVERTENZA: non toccare mai il fusto (2) o la punta (1) in quanto possono raggiungere temperature fino a 400 °C.

Tenere il saldatore con la punta a contatto con il pezzo da lavorare per alcuni secondi, per permetterne il riscaldamento.

Applicare lentamente la lega di saldatura sulla giunzione e lasciarla fondere.

Una volta applicata la lega di saldatura sulla giunzione, mantenere fermo il pezzo da lavorare rimuovendo al contempo la lega di saldatura e il saldatore.

NOTA: una buona giunzione ha un aspetto liscio e lucido. Se così non fosse, è necessario scaldare nuovamente la giunzione e riapplicare la lega di saldatura.

NOTA: la punta di saldatura è progettata per durare molto a lungo e pertanto non è necessario sostituirla se l'apparecchio viene utilizzato normalmente.
