POWX1388 - Máquina de soldar PowerPlus - Manual de utilização gratuito

Tipo de produto	Ferro de solda sem fio
Marca	PowerPlus
Modelo	POWX1388
Alimentação	Bateria integrada, carregamento via USB 5 V (adaptador não fornecido)
Tempo de carregamento	Cerca de 5 a 6 horas
Indicador de carga	Vermelho (carregando) / Verde (carregada)
Temperatura máxima	400 °C
Aquecimento	Cerca de 60 segundos
Tipo de ponta	Ponta de solda padrão (substituível)
Peso	Cerca de 200 g
Dimensões (C x L x A)	Cerca de 20 x 3 x 3 cm
Modo expedição	Sim (estado dormente para evitar descarga)
Utilização	Soldagem de placas eletrônicas, metais de adição
Segurança	Óculos de proteção, ventilação, não tocar na ponta
Manutenção da ponta	Limpar em esponja úmida antes, durante e após o uso
Estanhagem	Necessário para ponta nova: derreter um pouco de metal de adição
Peças sobressalentes	Ponta de solda disponível
Garantia	Conforme as condições da PowerPlus (ver manual)

Perguntas frequentes - POWX1388 PowerPlus

Como carregar a bateria do ferro de solda POWX1388?

Use um adaptador USB padrão 5 V (não fornecido) e conecte o cabo USB à entrada de carregamento traseira. O tempo de carregamento é de cerca de 5 a 6 horas. O indicador muda de vermelho para verde quando a bateria está cheia.

Como ativar o ferro de solda após a compra?

A ferramenta está em modo expedição. Conecte o adaptador de carregamento à tomada elétrica: o indicador vermelho acende, depois desconecte. A ferramenta está então pronta para uso normal.

Qual é a temperatura máxima da ponta?

A ponta pode atingir até 400 °C. Nunca toque no eixo ou na ponta durante o uso.

Como limpar a ponta de solda?

É altamente recomendado limpar a ponta em uma esponja úmida antes, durante e após a soldagem para prolongar sua vida útil e melhorar o desempenho.

O que fazer se a bateria não carregar?

Verifique se o adaptador USB é de 5 V. Se o problema persistir, tente outro cabo USB. Evite carregar em dias de geada. Se nada funcionar, entre em contato com o serviço pós-venda.

Como colocar a ferramenta em modo expedição para transporte?

Mantenha o botão liga/desliga pressionado por 5 a 8 segundos até que o indicador vermelho pisque 3 vezes. Solte: a ferramenta está então em modo dormente e não pode ser ligada.

Quais são os gestos de segurança essenciais?

Use óculos de proteção, trabalhe em local bem ventilado para evitar vapores, e nunca toque na ponta quente. Segure o ferro pela base do cabo.

Como fazer uma boa junta de solda?

Limpe as superfícies, estanhe a ponta, aplique calor na peça por alguns segundos, depois deposite o metal de adição na junta (não no ferro). Uma junta bem-sucedida é lisa e brilhante.

Posso substituir a ponta de solda?

Sim, a ponta é projetada para ser substituível. Em uso normal, ela tem uma vida útil muito longa, mas você pode encomendar uma ponta de reposição se necessário.

O que fazer se o ferro não aquecer após ligar?

Certifique-se de que a bateria está suficientemente carregada (indicador verde ou vermelho claro). Se o problema persistir, é possível que a ferramenta esteja em modo expedição: recarregue-a para reativar. Consulte o manual se o defeito continuar.

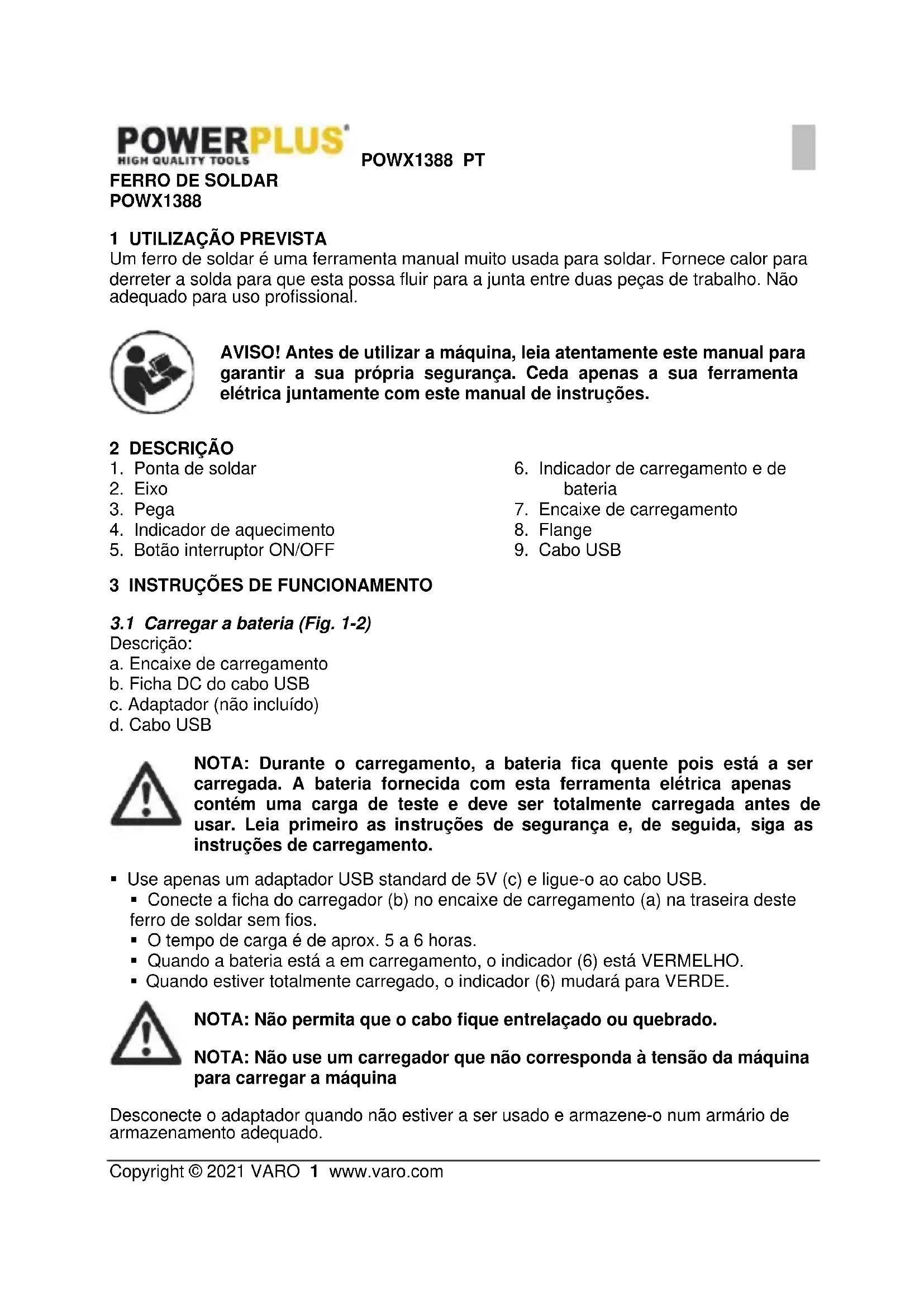

MANUAL DE UTILIZADOR POWX1388 PowerPlus

1 UTILIZAÇÃO PREVISTA

Um ferro de soldar é uma ferramenta manual muito usada para soldar. Fornece calor para derreter a solda para que esta possa fluir para a junta entre duas peças de trabalho. Não adequado para uso profissional.

AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.

2 DESCRIÇÃO

1. Ponta de soldar
2. Eixo
3. Pega
4. Indicador de aquecimento

5. Botão interruptor ON/OFF

6. Indicador de carregamento e de bateria

7. Encaixe de carregamento
8. Flange
9. Cabo USB

3 INSTRUÇÕES DE FUNCIONAMENTO

3.1 Carregar a bateria (Fig. 1-2)

Descrição:

a. Encaixe de carregamento
b. Ficha DC do cabo USB
c. Adaptador (não incluído)
d. Cabo USB

NOTA: Durante o carregamento, a bateria fica quente pois está a ser carregada. A bateria fornecida com esta ferramenta elétrica apenas contém uma carga de teste e deve ser totalmente carregada antes de usar. Leia primeiro as instruções de segurança e, de seguida, siga as instruções de carregamento.

- Use apenas um adaptador USB standard de 5V (c) e ligue-o ao cabo USB.

• Conecte a ficha do carregador (b) no encaixe de carregamento (a) na traseira deste ferro de soldar sem fios.
• O tempo de carga é de aprox. 5 a 6 horas.
• Quando a bateria está a em carregamento, o indicador (6) está VERMELHO.
• Quando estiver totalmente carregado, o indicador (6) mudará para VERDE.

NOTA: Não permita que o cabo fique entrelaçado ou quebrado.

NOTA: Não use um carregador que não corresponda à tensão da máquina para carregar a máquina

Desconecte o adaptador quando não estiver a ser usado e armazene-o num armário de armazenamento adequado.

Evite carregar a sua bateria em condições de muito fio, pois a potência de carregamento não será suficiente.

NOTA: Se a ferramenta não for ser usada por um longo período de tempo, carregue a bateria a cada 3 a 6 meses.

NOTA: Para evitar danos na bateria, quando o carregamento se esgotar, carregue a bateria para alcançar a carga total ou, no mínimo, metade da carga antes de armazenar.

3.2 Botão interruptor ON/OFF (Fig. 3)

O ferro de soldar sem fios está equipado com um botão interruptor ON/OFF (5), um indicador (6) e um indicador de aquecimento (4).

3.3 Com botão interruptor ON/OFF:

- Botão único, indicador de potência.

Verde: Potência suficiente;

Baixa potência.

Vermelho: Funcionamento após pré-aquecer a 60 seg.

- Prima e segure por 1 seg. - desligado.

3.4 Liberar/definir modo de envio

NOTA: esta ferramenta está predefinida no modo de envio para evitar que a bateria descarregue devido à falta de operação e ao risco de incêndio, para que o interruptor não arranque a ferramenta.

Antes da primeira utilização, o ferro de soldar tem de ser reativado ao ligar o adaptador à fonte de alimentação, o indicador de carga (6) mostra vermelho, a ferramenta pode ser usada após retirar a ficha do adaptador.

Recomenda-se reativar a ferramenta para o modo de envio aquando do transporte e do armazenamento. Prima e segure o botão interruptor (5) 5 a 8 seg., solte-o após o indicador vermelho (6) piscar 3 tempos e certifique-se de que o interruptor não funciona.

3.5 Preparar para soldar

AVISO: Use sempre óculos de segurança e certifique-se de que a área de trabalho está bem ventilada para ajudar a evitar respirar fumos perigosos.

O ferro de soldar é tipicamente usado para derreter e aplicar solda em diversas superfícies incluindo curto-circuitos.

Antes de iniciar a soldadura, fixe a peça de trabalho, para que não se mova e afete a sua precisão.

Mantenha uma esponja húmida próxima para limpar a ponta, se necessário.

NOTA: É altamente recomendado que a ponta de soldar seja limpa com uma esponja húmida (não incluída) após a utilização para prolongar a vida útil e o desempenho.

Derreta uma pequena quantidade de solda na ponta do ferro (1). Este processo é conhecido como ‘estanhagem’ e irá assistir o aquecimento a fluir da ponta do ferro de soldar para a junta da solda. É importante fazer isto imediatamente com novas pontas de soldar.

Certifique-se de que a peça de trabalho e a ponta de soldar estão limpas.

A peça de trabalho pode ser limpa com uma pequena lima ou lâmina. Recomenda-se que o utilizador limpe a ponta de soldar com uma esponja húmida, antes, durante e depois de soldar. Isto irá ajudar a promover uma junta de solda mais limpa e mais forte.

3.6 Soldar

Segure o ferro de soldar próximo da base da pega (3) e logo acima da flange (8) como uma caneta.

AVISO: Nunca toque no eixo (2) ou na ponta (1) pois as temperaturas podem atingir 400 °C.

Segure o ferro de soldar com a ponta pressionada na peça de trabalho por alguns segundos e deixe aquecer.

Lentamente, alimente solda na junta, não no ferro de soldar, permitindo que a solda derreta na junta.

Uma vez aplicada a solda na junta, segure a peça de trabalho imóvel, enquanto remove a solda e o ferro de soldar em simultâneo.

NOTA: Uma boa junta de solda tem um aspeto liso e brilhante. Se não for o caso, tem de reaquecer a junta e aplicar novamente a solda.

NOTA: A ponta de soldar está concebida para uma longa vida útil, por isso não tem de ser substituída em condições normais de utilização.
