| Marca | PowerPlus |
| Modelo | POWDP7060 |
| Tipo de produto | Ferro de soldar sem fio |
| Tensão nominal | 20 V CC |
| Faixa de temperatura | 200 - 480 °C |
| Potência máxima | 70 W |
| Alimentação | Bateria de íon de lítio 20 V (não incluída) |
| Tipo de elemento de aquecimento | Aquecimento cerâmico |
| Ajuste de temperatura | Botão de ajuste |
| Indicador de aquecimento | Indicador LED |
| Indicador de bateria | 3 LEDs de capacidade |
| Conteúdo da embalagem | Ferro de soldar, suporte, caixa metálica, esponja, fio de solda, manual |
| Garantia | 36 meses |
| Peso (aprox.) | 0,25 kg (estimativa) |
| Temperatura ambiente máx. para bateria | 40 °C |
| Classe de proteção (carregador) | Classe II (dupla isolação) |
| Uso previsto | Soldagem manual para instalação, reparo e fabricação em pequena série |
Perguntas frequentes - POWDP7060 PowerPlus
Perguntas dos utilizadores sobre POWDP7060 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de soldar em formato PDF gratuitamente! Encontre o seu manual POWDP7060 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWDP7060 da marca PowerPlus.
MANUAL DE UTILIZADOR POWDP7060 PowerPlus
7 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA BATTERIA
1 UTILIZAÇÃO PREVISTA....2
2 DESCRICÇÃO (FIG. A) 2
3 LISTA DE CONTEÚDO DA EMBALAGEM....2
4 SÍMBOLOS....3
5 PROCEDIMENTOS GERAIS DE SEGURANÇA....3
5.1 Área de trabalho ....3
5.2 Segurança elétrica....3
5.3 Segurança pessoal....4
5.4 Manuseamento e emprego de ferramentas elétricas com precaução......4
5.5 Assistência técnica ....5
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES ....5
6.1 Baterias....5
6.2 Carregadores....5
7 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR....6
7.1 Indicações de carga (Fig. 1)....6
7.2 Remoção / inserção da bateria (Fig. 2)....6
7.3 Indicador da capacidade da bateria (Fig. 3)....6
8 OPERAÇÃO 7
8.1 Iniciar o ferro de soldar (Fig. 4)....7
8.2 Operar o ferro de soldar (Fig. 5)....7
9 LIMPEZA E MANUTENÇÃO....7
9.1 Substituir os bicos de solda (Fig. 6)....7
9.2 Manutenção....7
10 DADOS TÉCNICOS 8
11 GARANTIA....9
12 MEIO-AMBIENTE....9
POWDP7060 PT

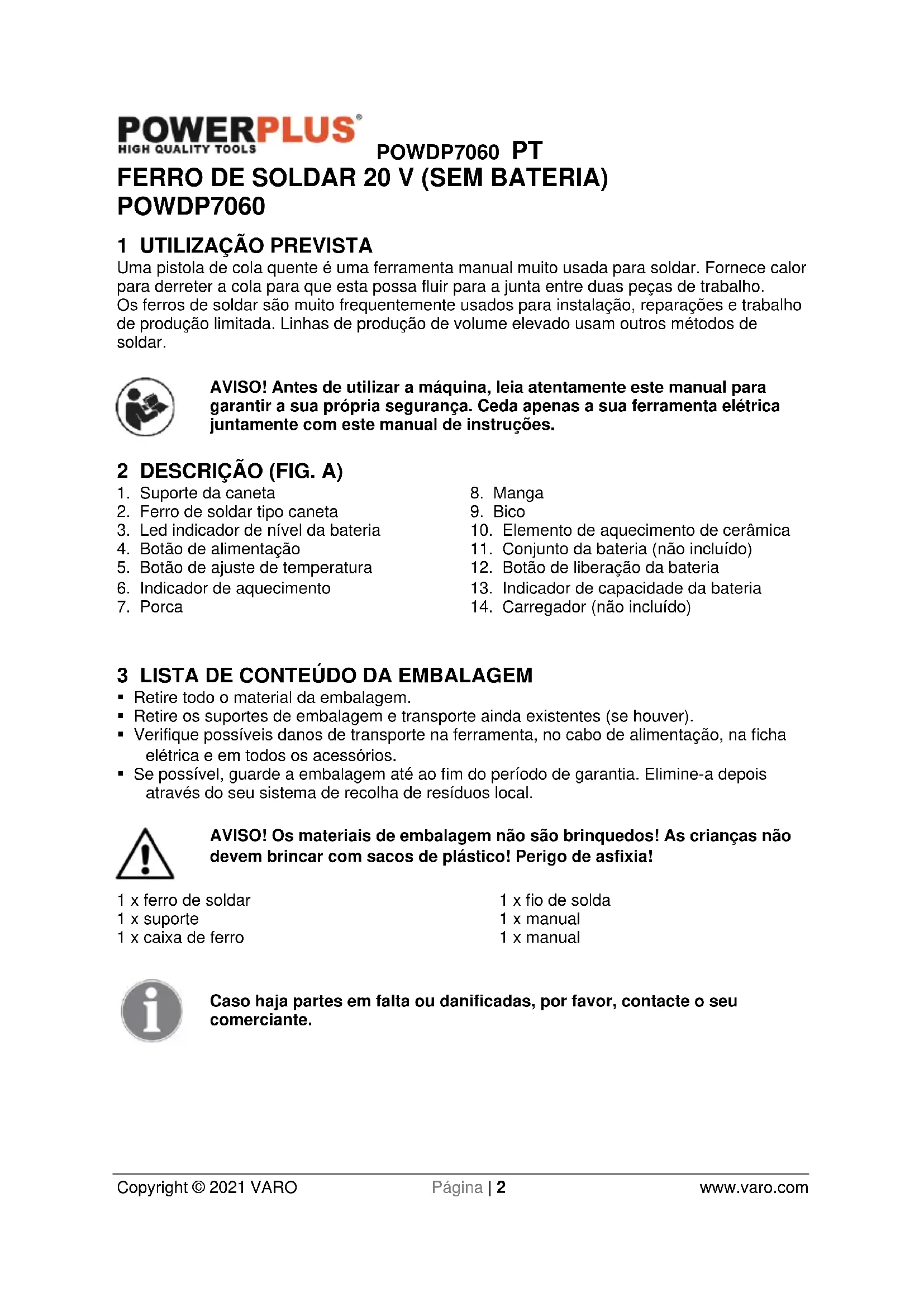

FERRO DE SOLDAR 20 V (SEM BATERIA) POWDP7060
1 UTILIZAÇÃO PREVISTA
Uma pistola de cola quente é uma ferramenta manual muito usada para soldar. Fornece calor para derreter a cola para que esta possa fluir para a junta entre duas peças de trabalho. Os ferros de soldar são muito frequentemente usados para instalação, reparações e trabalho de produção limitada. Linhas de produção de volume elevado usam outros métodos de soldar.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
- Suporte da caneta
- Ferro de soldar tipo caneta
- Led indicador de nível da bateria
- Botão de alimentação
- Botão de ajuste de temperatura
- Indicador de aquecimento
-
Porca
-
Manga
- Bico
- Elemento de aquecimento de cerâmica
- Conjunto da bateria (não incluído)
- Botão de liberação da bateria
- Indicador de capacidade da bateria
- Carregador (não incluído)
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x ferro de soldar
1 x suporte
1 x caixa de ferro
1 x fio de solda
1 x manual
1 x manual
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
POWDP7060 PT
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s). |
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Máquina classe II – Isolamento duplo – Não necessita de tomada com terra (apenas para carregador). |
 | Temperatura ambiente máx. 40 °C (apenas para bateria). |  | Não exponha o carregador e o conjunto da bateria a água. |
 | Use bateria e carregador apenas em salas fechadas. |  | Não queime o conjunto da bateria ou carregador. |
 | Proteção obrigatória dos olhos. |  | Perigo: superfícies quentes! |
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
Leia todos os avisos de segurança e todas as instruções. O não-cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).
5.1 Área de trabalho
- Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.
- Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.
- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.
5.2 Segurança elétrica
- Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.
- A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.
- Evite o contacto físico com superfícies ligadas à terra, tais como tubagens, aparelhos de aquecimento, fogões e frigoríficos. Existe um risco agravado de choque elétrico, se tiver contacto físico com terra.
- Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
POWDP7060 PT
- Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.
- Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.
- Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.
5.3 Segurança pessoal
- Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.
- Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.
- Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.
- Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.
- Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.
- Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas pecas em movimento.
- Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.
5.4 Manuseamento e emprego de ferramentas elétricas com precaução
- Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.
- Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.
- Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.
- Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.
- Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ou danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as
POWDP7060 PT
peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.
- Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.
- Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.
5.5 Assistência técnica
- Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.
6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES
6.1 Baterias
- Nunca tente abrir por algum motivo.
- Não quarde em locais onde a temperatura possa exceder 40 °C.
- Carregue apenas a temperaturas ambiente entre 4 °C e 40 °C.
- Guarde as suas baterias num local fresco e seco (5 °C a 20 °C). Nunca guarde baterias num estado descarregado.
- É preferível que as baterias de iões de lítio descarreguem e sejam carregadas regularmente (no mínimo, 4 vezes por ano). O carregamento ideal para um armazenamento a longo prazo da sua bateria de iões de lítio é a 40% da capacidade.
- Ao descartar as baterias, siga as instruções fornecidas na seccão "Proteger o ambiente".
- Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.
- Não aquecer. Se as baterias forem aquecidas acima de 100 °C, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.
- Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue:
- Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele.
- Caso entre em contacto com os olhos, siga as instruções que se sequem:
√ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre.
√ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico.
Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.
6.2 Carregadores
- Nunca tente carregar baterias não recarregáveis.
-
Substitua imediatamente cabos com defeito.
-
Não exponha à água.
- Não abra o carregador.
- Não teste o carregador.
- O carregador destina-se unicamente a uso no interior.
7 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR
7.1 Indicações de carga (Fig. 1)
Ligue o carregador à tomada elétrica:
- Verde contínuo: pronto a ser carregado.
■ Vermelho intermitente: a carregar. - Verde contínuo: carregado.
- Verde e vermelho contínuo: acumulador ou carregador danificado..
Aviso: caso o acumulador não encaixe corretamente, desconecte-o e certifique-se que o acumulador é o modelo correto para este carregador, tal como indicado na tabela de especificações. Não carregue qualquer outro acumulador ou qualquer outro acumulador que não encaixe de forma segura no carregador.
- Controle frequentemente o carregador e o acumulador enquanto os mesmos estão ligados.
- Quando terminado, remova o carregador da fonte elétrica e desconecte-o do acumulador.
- Deixe o acumulador arrefecer completamente antes de o utilizar.
- Guarde o carregador e o acumulador em espaços interiores, fora do alcance das crianças.
AVISO: Caso a bateria esteja quente depois do uso contínuo da ferramenta, permita que a mesma arrefeça para uma temperatura ambiente antes de a carregar. Tal irá prolongar a vida das suas baterias.
7.2 Remoção / inserção da bateria (Fig. 2)
ADVERTÊNCIA: certifique-se que a ferramenta está desligada ou remova o acumulador antes de efetuar qualquer ajuste.
- Segure a ferramenta com uma mão e o acumulador (11) com a outra.
Para instalar: puxe e deslize o acumulador para o interior do suporte da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento. - Para remover: pressione a trava da bateria e puxe, ao mesmo tempo, a bateria para fora.
7.3 Indicador da capacidade da bateria (Fig. 3)
Existem indicadores da capacidade da bateria no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão (13). Antes de utilizar a máquina, por favor pressione o interruptor de acionamento para verificar se a bateria está suficientemente carregada para um funcionamento adequado.
Estes 3 LED's podem indicar o estado do nível de capacidade da bateria:
3 LED's estão acesos: a bateria está completamente carregada.
2 LED's estão acesos: a bateria está carregada a 60%.
1 LED está aceso: a bateria está quase descarregada.
POWDP7060 PT
8 OPERAÇÃO
8.1 Iniciar o ferro de soldar (Fig. 4)
- Certifique-se de que bateria está carregada.
- Coloque o botão de alimentação (4) na posição (I).
- A luz de led indicador de nível da bateria (3) fica verde. Este indicador é parte do botão de alimentação e é uma conta em torno do botão. Quando a bateria ficar descarregada, o indicador (3) fica vermelho.
- O led indicador de aquecimento (6) fica vermelho e continua aceso até que o ferro fique suficientemente quente para iniciar o trabalho.
- Coloque o botão de ajuste de temperatura (°C) (5) no nível pretendido dependendo da aplicação.
- O led indicador de aquecimento (6) irá piscar até se atingir a temperatura definida, nesse momento o led apaga.
- Se durante a operação a temperatura descer, o aquecimento irá reiniciar (o led pisca) até se atingir a temperatura definida (o led apaga-se).
8.2 Operar o ferro de soldar (Fig. 5)
- Segure sempre o ferro de soldar como mostrado. Aplique solda com o bico da caneta.
- Aplique o fio de solda apenas no bico da ferramenta, no ponto em que toque na peça
- Após soldar, volte a colocar a caneta no suporte da caneta. Pressione firmemente para se certificar de que está preso.
- Pressione o botão on/off para desligar o ferro de soldar.
- Permita sempre que o ferro de soldar arrefeça por 30 minutos antes de guardar a ferramenta.
Aviso: coloque sempre a caneta de volta no suporte para que o bico não entre em contacto com nada enquanto aquece ou quando não estiver em uso. O cumprimento desta regra reduz o risco de danos nos itens, queimaduras, fogo ou ferimentos pessoais graves.
9 LIMPEZA E MANUTENÇÃO
9.1 Substituir os bicos de solda (Fig. 6)
Aviso: permita sempre que o bico de solda arrefeça por um mínimo de 30 minutos antes de remover o bico. Tocar num bico de solda quente pode provocar ferimentos pessoais graves.
- Remova o conjunto da bateria (11) da ferramenta
- Solte a porca (7) rodando no sentido contrário aos ponteiros do relógio e remova do bico.
- Remova a manga (8) deslizando a caneta para fora (2).
- Puxe para remover o bico (9) e insira um bico de substituição. Empurre o novo bico para o elemento de aquecimento de cerâmica (10).
- Segure o corpo da caneta e deslize a manga (8) por cima do novo bico.
■ Reinstale a porca (7).
9.2 Manutenção
- As nossas máquinas foram concebidas para operar por um longo período de tempo com um mínimo de manutenção. Operação satisfatória contínua depende de cuidado adequado da máquina e limpeza regular.
POWDP7060 PT
- Para manter a capacidade do acumulador, recomendamos que o acumulador seja completamente descarregado e totalmente carregado de novo uma vez por mês. Guarde o equipamento com o acumulador totalmente carregado e faça carregamentos periódicos se o equipamento ficar durante períodos longos sem ser utilizado. Armazene num local seco e não exposto a geada, a temperatura ambiente não deve ultrapassar os 40 °C.
10 DADOS TÉCNICOS
| Tipo | POWDP7060 |
| Tensão nominal (DC) | 20 V |
| Temperatura | 200 °C a 480 °C |
| Potência máx. | 70 W |
POWDP7060 PT
11 GARANTIA
- Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador. - Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilacão, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
- A sua ferramenta deve ser carregada, no mínimo, uma vez por mês para garantir um ótimo funcionamento desta ferramenta.
12 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas.
Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.
