Merke	PowerPlus
Modell	POWDP7060
Produkttype	Trådløs loddebolt
Merkespenning	20 V DC
Temperaturområde	200 - 480 °C
Maksimal effekt	70 W
Strømforsyning	20 V Li-ion batteri (ikke inkludert)
Type varmeelement	Keramisk oppvarming
Temperaturinnstilling	Justeringsknapp
Varmeindikator	LED-indikator
Batteriindikator	3 LED kapasitetsindikator
Pakningsinnhold	Loddebolt, stativ, metallboks, svamp, loddetinn, bruksanvisning
Garanti	36 måneder
Vekt (ca.)	0,25 kg (estimert)
Maksimal omgivelsestemperatur for batteri	40 °C
Beskyttelsesklasse (lader)	Klasse II (dobbelt isolasjon)
Tiltenkt bruk	Manuell lodding for installasjon, reparasjon og småskala produksjon

Ofte stilte spørsmål - POWDP7060 PowerPlus

Hvordan slår jeg på loddebolten POWDP7060?

Sett inn det ladede batteriet først, trykk deretter på av/på-bryteren. LED-indikatoren blinker til den når driftstemperatur, og forblir deretter konstant tent.

Hvilken maksimal temperatur kan denne loddebolten oppnå?

Den justerbare temperaturen går fra 200 °C til 480 °C. Bruk justeringsknappen for å stille inn etter behov.

Hvordan vet jeg om batteriet er ladet?

Trykk på batteriets kapasitetsindikatorknapp. Tre LED-lamper på = fulladet, to = 60 %, én = nesten utladet.

Kan jeg bruke loddebolten mens den lader?

Nei, loddebolten er trådløs og går på batteri. Du må ta ut batteriet for å lade det. Bruk aldri under lading.

Hvordan bytter jeg loddespissen?

La loddespissen kjøle seg ned i 30 minutter. Ta ut batteriet, løsne mutteren, fjern hylsen, trekk ut den slitte spissen, sett inn den nye, sett tilbake hylsen og mutteren.

Hva gjør jeg hvis loddebolten ikke blir varm?

Kontroller at batteriet er ladet og riktig satt inn. Forsikre deg om at bryteren er i på-stilling. Hvis indikatoren ikke lyser, kan batteriet eller verktøyet være defekt.

Hvilket batteri skal jeg bruke med POWDP7060?

Bruk et 20 V Li-ion batteri kompatibelt med PowerPlus-verktøy. Batteriet er ikke inkludert i emballasjen.

Hvordan rengjør jeg loddebolten?

Bruk den medfølgende fuktige svampen til å rengjøre spissen etter bruk. Koble alltid fra batteriet før rengjøring. Ikke dypp verktøyet i vann.

Er loddebolten egnet for elektronisk lodding?

Ja, takket være temperaturområdet 200-480 °C er den egnet for elektronisk lodding, forutsatt at du bruker en egnet fin spiss.

Hva er garantitiden?

Garantien er på 36 måneder fra kjøpsdato, dekker material- og produksjonsfeil, men ikke normal slitasje eller batterier/ladere.

BRUKSANVISNING POWDP7060 PowerPlus

1 TILTENKT BRUK 2
2 BESKRIVELSE (FIG. A) 2
3 PAKKENS INNHOLD....2
4 SYMBOLFORKLARING ....3
5 GENERELLE SIKKERHETSADVARSLER 3
5.1 Arbeidsplassen....3
5.2 Elektrisk sikkerhet....3
5.3 Personsikkerhet....4
5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy....4
5.5 Service....4

6 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 5

6.1 Batterier....5

6.2 Ladere....5

7 LADING OG INNSETTING ELLER FJERNING AV BATTERIET .. 5

7.1 Laderindikasjoner (Fig. 1)....5

7.2 Fjerning/innsetting av batteri (Fig. 2)....6

7.3 Batterikapasitetsindikator (Fig. 3) 6

8 BRUK....6

8.1 På/av-bryter (Fig. 4)....6

8.2 Bruke loddebolten (Fig. 5)....6

9 RENGJ∅RING OG VEDLIKEHOLD 7

9.1 Skifte loddespiss (Fig. 6)....7

9.2 Vedlikehold 7

10 TEKNISKE DATA....7

11 GARANTI....8

12 MILJ∅ 8

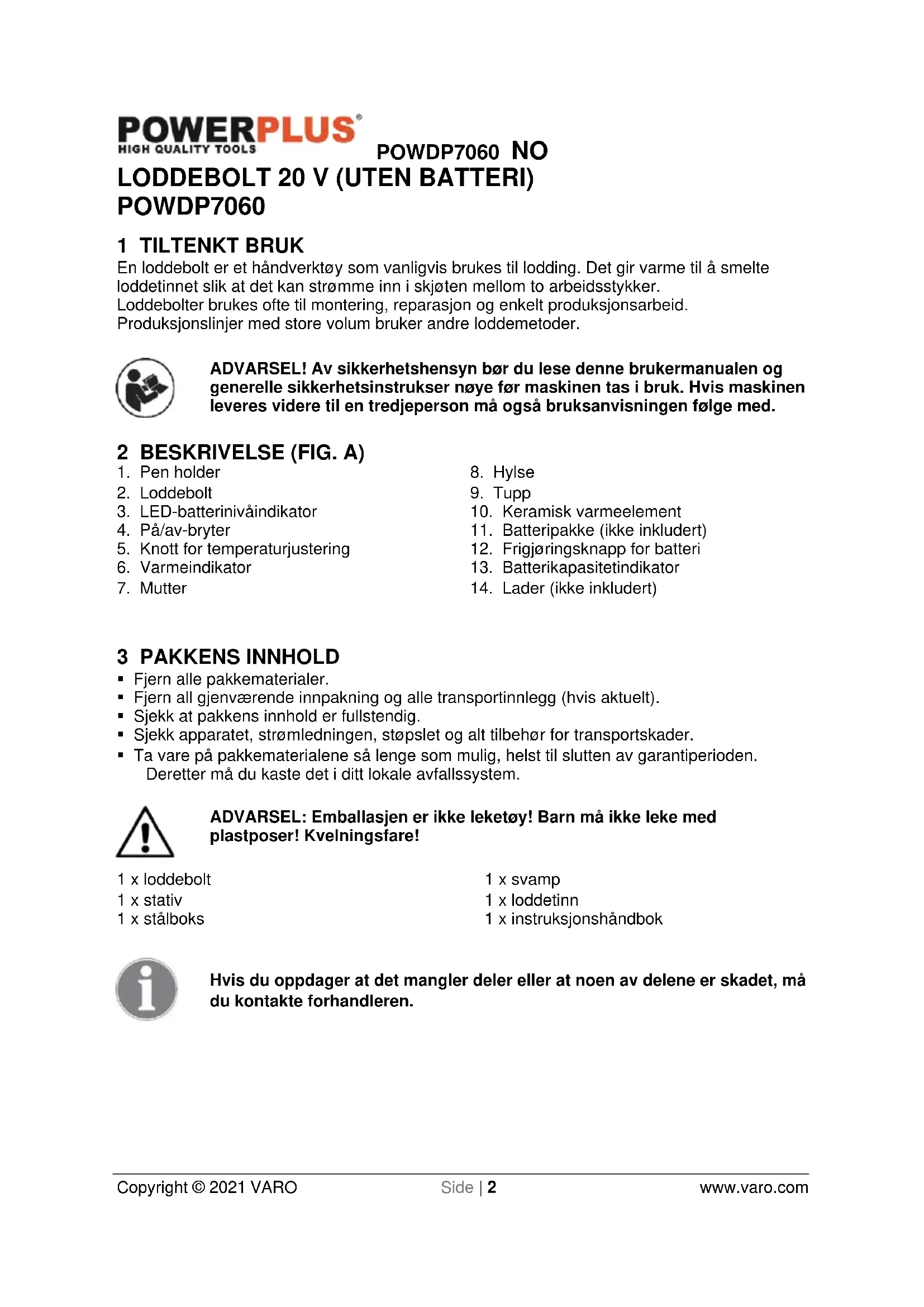

LODDEBOLT 20 V (UTEN BATTERI)

POWDP7060

1 TILTENKT BRUK

En loddebolt er et håndverktøy som vanligvis brukes til lodding. Det gir varme til å smelte loddetinnet slik at det kan strømme inn i skjøten mellom to arbeidsstykker.

Loddebolter brukes ofte til montering, reparasjon og enkelt produksjonsarbeid.

Produksjonslinjer med store volum bruker andre loddemetoder.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. Pen holder
2. Hylse
3. Loddebolt
4. Tupp
5. LED-batterinivåindikator
6. Keramisk varmeelement
7. På/av-bryter
8. Batteripakke (ikke inkludert)
9. Knott for temperaturjustering
10. Frigjøringsknapp for batteri
11. Varmeindikator
12. Batterikapasitetindikator
13. Mutter
14. Lader (ikke inkludert)

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden.
Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x loddebolt

1 x svamp

1 x stativ

1 x loddetinn

1 x stålboks

1 x instruksjonshåndbok

Hvis du oppdager at det mangler deler eller at noen av delene er skadet, må du kontakte forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Les manualen før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel (kun for lader).
	Omgivelsestemperatur maks. 40 °C (kun for batteri).		Ikke utsett lader og batteripakke for vann.
	Bruk batteri og lader kun i lukkede rom.		Batteri og lader må ikke brennes.
	Bruk av øyebeskyttelse er påbudt.		Advarsel: varme flater!

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet «elektroverktøy» som er brukt i advarslene, henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser som ikke er eksplosjonsfarlige og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.
• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.
• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

POWDP7060 NO

- Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
- Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
- Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
- Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige när de brukes av uerfarne personer.
- Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
- Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
- Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

POWDP7060 NO

6 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

6.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.
- Må ikke oppbevares på steder der temperaturen kan overskride 40 °C.
- Må kun lades ved omgivelsestemperaturer på 4 °C til 40 °C.
- Oppbevar batteriene dine på et kjølig, tørt sted (5 °C–20 °C). Ikke lagre batterier i utladet tilstand.
- Li-ionbatterier bør utlades og lades jevnlig (minst fire ganger per år). Ved lagring over lang tid bør li-ionbatteriet være ladet til 40 % av kapasiteten.
- Når du skal kaste batterier må du følge instruksjonene i avsnittet «Beskytte miljøet».

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ld, da dette kan føre til eksplosion og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. Hvis du får batterisyre i øynene, må øynene skylles i minst ti minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

6.2 Ladere

■ Forsøk aldri å lade opp vanlige engangsbatterier.
■ Defekte ledninger må repareres øveblikkelig.
■ Laderen må ikke utsettes for vann.
■ Laderen må ikke åpnes.
■ Ikke stikk objekter i laderen.
■ Laderen er kun beregnet på innendørs bruk.

7 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

7.1 Laderindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

7.2 Fjerning/innsetting av batteri (Fig. 2)

ADVARSEL: Før du foretar justeringer må du forsikre deg om at verktøyet er slått av eller fjerne batteripakken.

• Hold verktøyet med en hånd og batteripakken (11) med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.
• Fjerne: Trykk på batteriutløseren og trekk ut batteripakken samtidig.

7.3 Batterikapasitetsindikator (Fig. 3)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (13). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

• LED-indikatoren tennes når en ladet batteripakke blir installert og bryteren stilles til posisjonen ON (PÅ). Hvis indikatorlampen lyser, betyr det at spissen varmes opp.
• Installer batteripakken.
• Trykk på på/av-bryteren (4) for å skru på strømmen.
• MERK: LED-indikatoren blinker raskt til loddebolten har oppnådd maks. driftstemperatur. Når den har oppnådd makstemperaturen, vil indikatoren lyse permanent.
• Trykk på på/av-bryteren (4) for å skru av loddebolten.
• MERK: LED-indikatoren vil blinke i saktere tempo i ti minutter mens spissen kjøler seg ned. Ikke berør spissen mens LED-indikatoren lyser permanent eller blinker.

8.2 Bruke loddebolten (Fig. 5)

• Hold alltid loddebolten slik det er indikert. Påfør loddetinn med tuppen av loddebolten.
• Vær påpasselig med bare å påføre loddetinn på tuppen av loddebolten, der bolten berører arbeidsstykket.
• Når du er ferdig med å lodde, må du sette loddebolten tilbake i stativet. Trykk den bestemt ned på stativet slik at du vet at den ligger trygt.
• Trykk på på/av-bryteren for å skru av loddebolten.
• La loddebolten kjøle seg ned i 30 minutter før du pakker bort verktøyet.

POWDP7060 NO

Advarsel: Plasser alltid loddebolten tilbake i stativet slik at tuppen ikke kommer i kontakt med noe mens verktøyet varmer seg opp eller er i bruk. Overhold alltid denne regelen, og reduser faren for skade på gjenstander, svimerker, brann eller alvorlige personskader.

9 RENGJ∅RING OG VEDLIKEHOLD

9.1 Skifte loddespiss (Fig. 6)

Advarsel: Gi alltid loddespissen tilstrekkelig tid til å kjøle seg ned, minst 30 minutter, før du fjerner spissen. Hvis du berører en varm loddespiss, kan det resultere i alvorlig personskade.

■ Fjern batteripakken (11) fra verktøyet.
- Løsne mutteren (7) ved å dreie den i retningen mot klokken, og fjern spissen.
- Fjern hylsen (8) ved å skyve den av loddebolten (2).
- Trekk ut spissen (9) og sett inn en ny. Skyv den nye spissen på det keramiske varmeelementet (10).
- Hold på selve loddebolten og skyv hylsen (8) tilbake over den nye spissen.
■ Fest mutteren (7) igjen.

9.2 Vedlikehold

- Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring.

- For å opprettholde batterikapasiteten anbefaler vi at batteriet blir helt utladet hver måned og fulladet igjen. Oppbevares bare med fulladet batteri og lades helt opp igjen fra tid til annen hvis apparatet blir lagret over lengre tid. Oppbevares på et tørt og frostfritt sted der romtemperaturen ikke overstiger 40 °C.

10 TEKNISKE DATA

Type	POWDP7060
Nominell spenning (DC)	20 V
Temperatur	200–480 °C
Maks effekt	70 W

POWDP7060 NO

11 GARANTI

- Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er beregnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kiøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

- Verktøvet må lades opp minst én gang per måned for å sikre best mulig funksion.

12 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte. Avfall produsert av elektriske maskiner bør ikke bli behandlet som normalt husholdningsavfall. Sørg for å resirkulere der hvor spesialanlegg eksisterer. Be lokale myndigheter eller forhandler om råd angående tømming og resirkulering.
