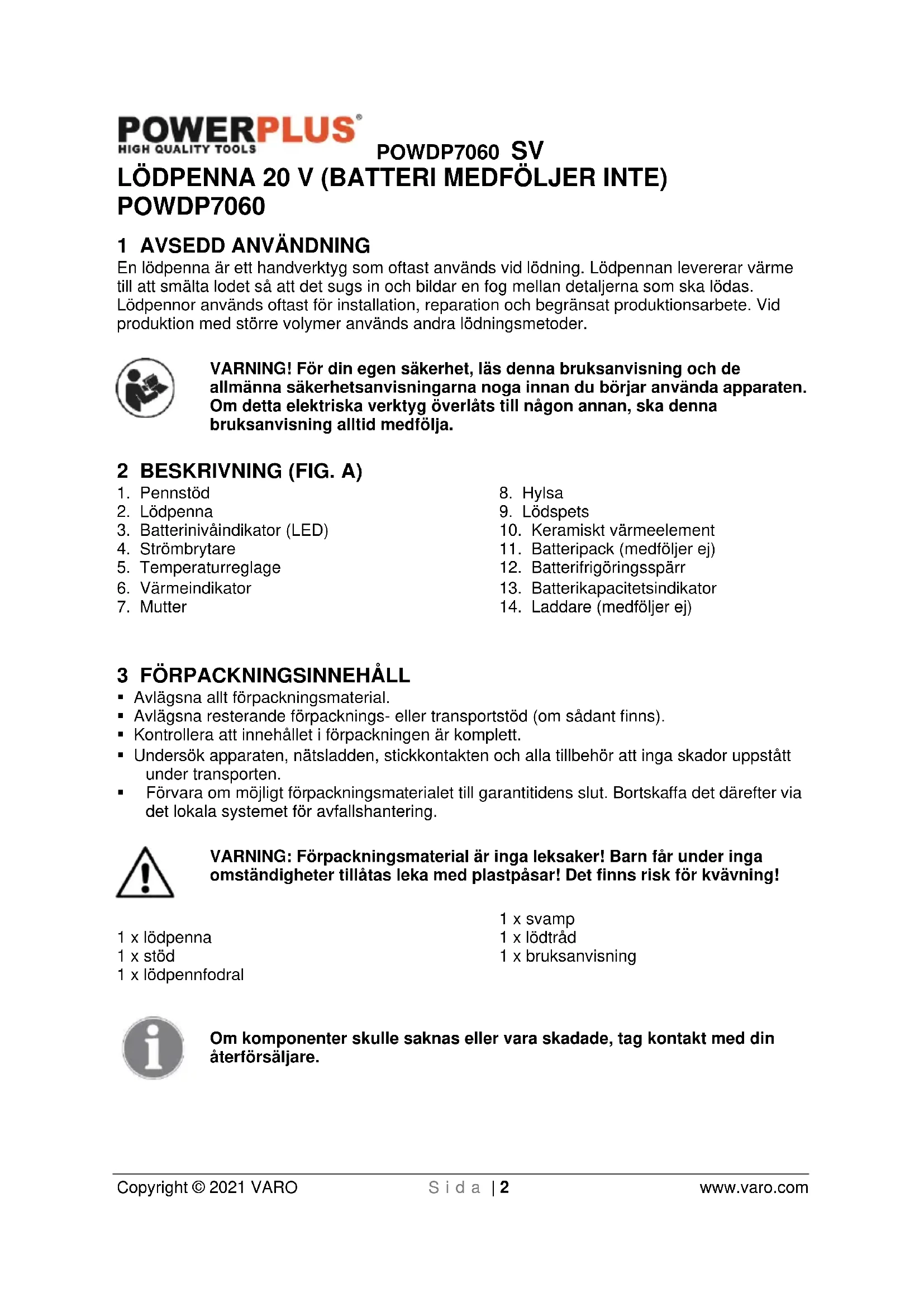

BRUKSANVISNING POWDP7060 PowerPlus

5.4 Användning och skötsel av elektriska verktyg .................................................... 4

En lödpenna är ett handverktyg som oftast används vid lödning. Lödpennan levererar värme till att smälta lodet så att det sugs in och bildar en fog mellan detaljerna som ska lödas. Lödpennor används oftast för installation, reparation och begränsat produktionsarbete. Vid produktion med större volymer används andra lödningsmetoder. VARNING! För din egen säkerhet, läs denna bruksanvisning och de allmänna säkerhetsanvisningarna noga innan du börjar använda apparaten. Om detta elektriska verktyg överlåts till någon annan, ska denna bruksanvisning alltid medfölja. 2 BESKRIVNING (FIG. A)

11. Batteripack (medföljer ej)

14. Laddare (medföljer ej)

3 FÖRPACKNINGSINNEHÅLL

• Avlägsna allt förpackningsmaterial.

• Avlägsna resterande förpacknings- eller transportstöd (om sådant finns).

• Kontrollera att innehållet i förpackningen är komplett.

• Undersök apparaten, nätsladden, stickkontakten och alla tillbehör att inga skador uppstått under transporten.

• Förvara om möjligt förpackningsmaterialet till garantitidens slut. Bortskaffa det därefter via det lokala systemet för avfallshantering. VARNING: Förpackningsmaterial är inga leksaker! Barn får under inga omständigheter tillåtas leka med plastpåsar! Det finns risk för kvävning! 1 x lödpenna 1 x stöd 1 x lödpennfodral 1 x svamp 1 x lödtråd 1 x bruksanvisning Om komponenter skulle saknas eller vara skadade, tag kontakt med din återförsäljare.POWDP7060 SV Copyright © 2021 VARO S i d a | 3 www.varo.com 4 SYMBOLER Följande symboler används i bruksanvisningen och/eller på maskinen:

Anger risk för person- eller maskinskada.

Uppfyller kraven i tillämpliga europeiska direktiv.

Studera bruksanvisningen före användning.

Maskin klass II – dubbel isolering, jordad kontakt behövs ej (laddaren).

Laddare och batteripack får inte utsättas för vatten eller fukt.

Batteripack och laddare endast för inomhusbruk.

Batteripack och laddare får inte brännas upp.

Obligatoriskt att bära skyddsglasögon.

Varning: heta ytor! 5 ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELEKTRISKA VERKTYG Studera noga samtliga säkerhetsanvisningar och andra anvisningar. Uraktlåtenhet att följa säkerhetsanvisningar och andra anvisningar kan medföra risk för elektriska stötar, brand och/eller allvarliga personskador. Spar alla säkerhetsanvisningar och andra anvisningar för framtida konsultation. Den nedan använda termen „elektriskt verktyg“ i säkerhetsanvisningarna avser nätdrivna elektriska verktyg (med nätkabel) eller batteridrivna (sladdlösa) elektriska verktyg.

• Håll arbetsplatsen i god ordning och väl upplyst. Oordning och dåligt upplysta arbetsplatser inbjuder till olyckor.

• Arbeta inte med elektriska verktyg i en omgivning där explosionsrisk föreligger, där det finns lättantändliga vätskor, gaser eller damm. Elektriska verktyg alstrar gnistor som kan antända damm och ångor.

• Håll barn och kringstående personer på avstånd vid arbete med det elektriska verktyget. Ett ögonblicks ouppmärksamhet kan få dig att tappa kontrollen över verktyget.

5.2 Elektrisk säkerhet

• Kontrollera alltid att nätspänningen överensstämmer med den på märkplåten angivna.

• Verktygets stickkontakt måste passa till eluttaget. Stickkontakten får under inga omständigheter ändras. Använd inga adapterkontakter tillsammans med skyddsjordade verktyg. Originalkontakter som inte ändrats och eluttag som överensstämmer med dessa minskar risken för elektriska stötar som kan vara dödliga.

• Undvik kroppskontakt med jordade föremål som rörledningar, värmeelement, spisar och kylskåp. Det föreligger större risk för elektriska stötar om din kropp är jordad.

• Håll verktyget borta från regn och fuktiga förhållanden. Vatten som trängt in i ett elektriskt verktyg ökar risken för elektriska stötar.POWDP7060 SV Copyright © 2021 VARO S i d a | 4 www.varo.com

• Se till att inga skador uppstår på nätsladden. Bär aldrig eller häng upp verktyget i nätsladden och dra aldrig i den för att dra ur stickkontakten. Håll sladden borta från stark värme, olja, vassa föremål och rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriska stötar.

• När det elektriska verktyget används utomhus ska uteslutande förlängningskablar avsedda för utomhusbruk användas. Användningen av en för utomhusbruk avsedd förlängningskabel minskar risken för elektriska stötar.

• Om det elektriska verktyget måste användas där det är fuktigt, anslut det till ett uttag som är skyddat av jordfelsbrytare. Användningen av jordfelsbrytare minskar risken för elektriska stötar.

5.3 Personlig säkerhet

• Var uppmärksam. Koncentrera dig på vad du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte ett elektriskt verktyg då du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet medan du arbetar med verktyget kan resultera i allvarliga personskador.

• Använd säkerhetsutrustning. Bär alltid skyddsglasögon. Säkerhetsutrustning som dammskyddsmask, halkfria säkerhetsskodon, skyddshjälm och hörselskydd, beroende på arbetets art, minskar risken för personskador.

• Undvik att verktyget sätts i gång oavsiktligt. Kontrollera att strömbrytaren står i från-läge innan nätkontakten sätts i eluttaget. Att bära verktyget med fingret på strömbrytaren eller att sätta i nätkontakten med strömbrytaren i till-läge kan leda till olyckor.

• Avlägsna justerverktyg eller nycklar innan maskinen startas. Nycklar som lämnats kvarsittande i anslutning till någon rörlig del av verktyget kan resultera i personskador.

• Sträck dig inte för långt. Stå alltid säkert och med god balans i alla situationer. Detta medger bättre kontroll av det elektriska verktyget i oförutsedda situationer.

• Bär lämplig klädsel. Bär inte löst åtsittande kläder eller smycken. Håll hår, kläder och handskar borta från det elektriska verktyget. Löst åtsittande kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för att ansluta dammutsugnings- och dammuppsamlingsutrustning, se till att dessa är anslutna och används på rätt sätt. Användningen av sådan utrustning minskar med damm förknippade risker.

5.4 Användning och skötsel av elektriska verktyg

• Forcera inte det motordrivna verktyget. Använd det elektriska verktyg som bäst motsvarar det arbete som ska utföras. Med rätt verktyg, som får arbeta i den takt det är avsett för, utförs arbetet bättre och säkrare.

• Använd inte elektriska verktyg om strömbrytaren inte fungerar. Ett elektriskt verktyg som inte kan kontrolleras med strömbrytaren är farligt att använda och måste repareras.

• Dra nätkontakten ur eluttaget innan några inställningar av verktyget företas, före byte av arbetsverktyg, och då verktyget läggs åt sidan. Dessa förebyggande säkerhetsåtgärder förhindrar att verktyget oavsiktligt startas.

• Förvara elektriska verktyg som inte används utom räckhåll för barn. Låt inte personer som inte är förtrogna med det elektriska verktyget eller som inte studerat dessa anvisningar använda verktyget. Elektriska verktyg kan vara farliga i händerna på oerfarna användare.

• Underhåll omsorgsfullt det elektriska verktyget. Kontrollera att rörliga delar fungerar oklanderligt och inte kärvar, och att de inte har sprickor eller skador som kan inverka menligt på verktygets funktion. Om verktyget har delar som är skadade, låt reparera det innan det åter används. Många olyckor orsakas av att man använder dåligt underhållna elektriska verktyg.

• Håll skärande verktyg skarpa och rena. Riktigt underhållna skärverktyg med skarpa skärkanter är mindre benägna att kärva eller fastna och lättare att bemästra.POWDP7060 SV Copyright © 2021 VARO S i d a | 5 www.varo.com

• Använd det elektriska verktyget, dess tillbehör och arbetsverktyg, i överensstämmelse med dessa anvisningar och på det sätt som avsetts med denna speciella typ av verktyg, med beaktande av arbetsförhållandena och det arbete som ska utföras. Användningen av elektriska verktyg för andra ändamål än de de är avsedda för kan leda till olyckstillbud.

• Låt endast kvalificerat fackfolk reparera verktyget med användande av originalreservdelar. Detta för att garantera att verktygets säkerhetsstandards vidmakthålls. 6 EXTRA SÄKERHETSFÖRESKRIFTER FÖR BATTERIER OCH LADDARE

• Försök aldrig att av någon anledning öppna ett batteri.

• Förvara inte batterier eller batteripack på platser där temperaturen kan överstiga 40 °C.

• Ladda endast vid en omgivningstemperatur mellan 4 °C och 40 °C.

• Förvara batterierna på ett kallt och torrt ställe (5–20 °C). Förvara aldrig batterier i urladdat tillstånd.

• Det är bäst för Li-Ion-batterier när de regelbundet laddas ur och åter laddas upp (minst 4 gånger om året). Den ideala laddningen för långvarig lagring av Li-Ion-batterier är 40% av kapaciteten.

• När du kasserar batterier, följ instruktionerna i avsnittet "Miljöhänsyn".

• Se till att du inte orsakar kortslutning. En direkt eller oavsiktlig kontakt med metallföremål mellan den positiva (+) och negativa (-) polen kortsluter batteriet och ger upphov till en intensiv ström som orsakar värmeutveckling och som kan leda till att batterihöljet spricker och fattar eld.

• Se till att batterierna inte utsätts för värme. Om batterierna upphettas till över 100 °C, kan tätning, isoleringsseparatorer och andra polymerkomponenter skadas, vilket kan resultera i att elektrolyten läcker ut och/eller intern kortslutning vilket leder till värmealstring som kan orsaka att batteriet brister och fattar eld. Dessutom får batterierna inte kasseras genom att kasta dem i elden. De kan explodera eller häftig brand kan uppstå.

• Under extrema förhållanden kan batteriläckage inträffa. När du märker vätska på batteriet, gör följande: − Torka försiktigt bort vätskan med en trasa. Undvik kontakt med huden. − Om vätskan kommit i kontakt med hud eller ögon, följ instruktionerna nedan: Skölj genast med vatten. Neutralisera med en mild syra, t.ex. citronsaft eller vinäger. Om vätskan kommit i kontakt med ögonen, skölj rikligt med rent vatten i minst 10 minuter. Konsultera en läkare. Brandfara! Undvik att kortsluta polerna på ett urtaget batteri. Batterier får inte eldas upp.

• Försök aldrig att ladda icke-uppladdningsbara batterier.

• Låt omedelbart byta ut defekta sladdar.

• Laddaren får inte utsättas för vatten eller fukt.

• Laddaren får inte öppnas.

• Försök inte sticka in något i laddaren.

• Laddaren är uteslutande avsedd för användning inomhus.POWDP7060 SV Copyright © 2021 VARO S i d a | 6 www.varo.com 7 LADDNING OCH MONTERING ELLER BORTTAGNING AV BATTERI

7.1 Laddarindikationer (Fig. 1)

Anslut laddaren till nätströmmen:

• Lyser grönt: klar för laddning.

• Lyser grönt och rött: batteri eller laddare skadad. Obs! Om batteriet inte passar ska du koppla ur det och kontrollera att batteripacken är av korrekt modell för laddaren enligt specifikationstabellen. Ladda inga andra batteripackar eller batteripack som inte passar i laddaren.

1. Håll koll på laddaren och batteripacken när de är anslutna till varandra.

2. Koppla ur laddaren från nätströmmen och från batteripacken när laddningen är färdig.

3. Låt batteripacken svalna helt innan du använder det.

4. Förvara laddaren och batteripacken inomhus och oåtkomligt för barn.

OBS! Om batteriet är varmt efter längre användning i verktyget ska du låta det svalna till rumstemperatur före laddning. Detta förlänger batteriernas livslängd.

7.2 Borttagning/montering av batteri (Fig. 2)

VARNING! Innan du gör några justeringar ska du se till att verktyget är avstängd eller ta bort batteripacken.

• Håll i verktyget med ena handen och batteripacken (11) med den andra.

• Gör så här för att montera batteriet: tryck och skjut in batteripacken i batteriporten, och se till att frigöringsspärren på baksidan av batteriet klickar på plats och att batteriet sitter ordentligt innan du börjar använda verktyget.

• Gör så här för att ta bort batteriet: Tryck in batteriets frigöringsspärr samtidigt som du drar ut batteripacken.

7.3 Indikator för batterinivå (Fig. 3)

Det finns indikatorer för batterinivå på batteripacken. Du kan kontrollera batterinivån genom att trycka på knappen (13). Innan du använder maskinen ska du trycka på omkopplaren för att kontrollera om batteriet har tillräckligt med laddning för att maskinen ska fungera korrekt. De tre lysindikatorerna visar batterinivån: Tre lysindikatorer är tända: Batteriet är fulladdat. Två lysindikatorer är tända: Batteriet är 60 % laddat. En lysindikator är tänd: Batteriet är nästan urladdat.POWDP7060 SV Copyright © 2021 VARO S i d a | 7 www.varo.com 8 ANVÄNDNING

8.1 Slå pålödpennan (Fig. 4)

• Se till att batteriet är laddat.

• Ställ strömbrytaren (4) i på-läge (I).

• Batterinivåindikatorn (3) lyser grönt. Denna indikator är en del av strömbrytaren och är en sträng som omger omkopplaren. När batteriet är urladdat blir indikatorn (3) röd.

• Värmeindikatorn (6) lyser rött kontinuerligt tills lödpennan är tillräckligt varm för att börja löda.

• Ställ temperaturreglaget (5) på önskad nivå beroende på applikation.

• Uppvärmningsindikatorn (6) blinkar tills den inställda temperaturen har uppnåtts, då den slocknar.

• När temperaturen under användning sjunker startar uppvärmningen igen (lysdioden blinkar) tills den inställda temperaturen åter har uppnåtts (lysdioden slocknar).

8.2 Hur man använder lödpennan (Fig. 5)

• Håll alltid i lödpennan som på bilden. Utför lödningen med spetsen på pennan.

• Lödtråden ska föras mot lödspetsen vid den punkt där lödspetsen vidrör arbetsstycket.

• Sätt tillbaka pennan i stödet efter lödning. Tryck ordentligt för att säkerställa att den sitter säkert fast.

• Tryck på strömbrytaren för att stänga av lödpennan.

• Låt alltid lödpennan svalna i 30 minuter innan du ställer undan den för förvaring. Varning: sätt alltid tillbaka pennan i stödet så att spetsen inte kommer i kontakt med någonting medan den värms upp eller när den inte används. Att följa denna regel minskar risken för skador på föremål, brännskador, brand eller allvarlig personskada.

9 RENGÖRING OCH UNDERHÅLL

9.1 Byte av lödspets (Fig. 6)

Varning: Låt alltid lödspetsen svalna i minst 30 minuter innan du tar bort spetsen. Om du vidrör en het lödspets kan det leda till allvarlig personskada.

• Ta bort batteripacken (11) från lödpennan.

• Lossa muttern (7) genom att vrida den moturs och ta bort den från spetsen.

• Ta bort hylsan (8) genom att skjuta den av pennan (2).

• Dra i spetsen (9) för att ta bort den och sätt i en ny spets. Skjut den nya spetsen på det keramiska värmeelementet (10).

• Håll om pennan och skjut hylsan (8) över den nya spetsen.

• Sätt tillbaka muttern (7).

• Våra maskiner är konstruerade att göra tjänst under lång tid med ett minimum av underhåll. Varsam skötsel av maskinen och regelbunden rengöring bidrar till att maskinen kontinuerligt fungerar tillfredsställande.

• För att inte slita ut batteriet rekommenderar vi att du låter batteriet ladda ur helt en gång i månaden och sedan laddar det fullt igen. Batteriet ska förvaras fulladdat, och om det ska förvaras under längre tid ska du ladda det då och då. Förvaras på en torr och frostfri plats där rumstemperaturen inte överstiger 40 °C.POWDP7060 SV Copyright © 2021 VARO S i d a | 8 www.varo.com 10 TEKNISKA DATA Typ POWDP7060 Märkspänning (DC) 20 V Temperatur 200-480 °C Max effekt 70 W 11 GARANTI

• Produkten garanteras för en 36 månaders period gällande från den förste användarens inköpsdatum.

• Garantin täcker alla material- och tillverkningsfel med undantag för batterier och laddare. Den omfattar inte heller: defekter uppkomna på normala förslitningsdelar såsom kullager, borstar, kablar, stickkontakter eller tillbehör som borrar, bits, sågklingor etc.; vidare skador eller defekter som uppkommit genom vanvård, olyckor eller vidtagna förändringar av produkten; ej heller kostnader för transport.

• Skador och/eller defekter som uppkommit på grund av felaktig användning av verktyget omfattas inte av garantibestämmelserna.

• Vi frånsäger oss allt ansvar för eventuell kroppsskada som uppstått på grund av felaktig användning av verktyget.

• Reparationer får endast utföras av en auktoriserad serviceverkstad för Powerplus verktyg.

• Ytterligare information kan erhållas per telefon på nummer 0032-3-292 92 90.

• Eventuella transportkostnader skall betalas av kunden, om inte annat har avtalats skriftligen.

• Likaledes kan inga garantianspråk ställas om skadan på apparaten uppkommit som en följd av åsidosatt underhåll eller överbelastning.

• Absolut undantagna från garantin är skador uppkomna genom vätska som trängt in, överdrivet utsättande för damm, medveten skada (avsiktlig eller genom grov vårdslöshet), olämplig användning (användning för ändamål för vilka apparaten inte lämpar sig), okunnig användning (t.ex. utan att respektera i denna bruksanvisning givna anvisningar), osakkunnig montering, blixtnedslag, felaktig nätspänning. Denna uppräkning gör inte anspråk på att vara fullständig.

• Godkända garantianspråk kan inte medföra förlängning av garantiperioden eller påbörjande av en ny garantiperiod i den händelse apparaten ersatts med en ny.

• Apparat eller delar som bytts ut under garantin, blir därigenom Varo NV:s egendom.

• Vi förbehåller oss rätten att avvisa alla garantiansökningar där inköpet inte kan bestyrkas eller om det står klart att produkten inte underhållits på rätt sätt (rena ventilationsspringor, kolborstarna regelbundet servade…)

• Inköpskvittot måste sparas som bevis för inköpsdatum.

• Verktyget, som inte får ha tagits isär, måste returneras till återförsäljaren i acceptabelt rengjort skick i sin ursprungliga formplastförpackning (om tillämpligt för produkten) tillsammans med inköpsbeviset.

• För att säkerställa att verktyget fungerar optimalt ska det laddas minst 1 gång i månaden.

När utrustningen efter långvarigt bruk tjänat ut och behöver ersättas, får den inte slängas med hushållssoporna, utan ska deponeras på ett miljömässigt säkert sätt. Avfall härrörande från elektrisk utrustning får inte slängas med hushållssoporna. Lämna elektrisk och elektronisk utrustning på avsedda uppsamlingsplatser för återvinning. Kontakta lokala myndigheter eller din lokala återförsäljare för information om hur förbrukade produkter ska returneras.POWDP7060 FI Copyright © 2021 VARO S i v u | 1 www.varo.com
