Produkttype	Trådløs loddebolt
Merke	PowerPlus
Modell	POWX1388
Strømforsyning	Integrert batteri, lading via USB 5 V (adapter følger ikke med)
Ladetid	Omtrent 5 til 6 timer
Ladeindikator	Rød (lader) / Grønn (ladet)
Maksimal temperatur	400 °C
Oppvarmingstid	Omtrent 60 sekunder
Spiss type	Standard loddspiss (utskiftbar)
Vekt	Omtrent 200 g
Mål (L x B x H)	Omtrent 20 x 3 x 3 cm
Forsendelsesmodus	Ja (dvalemodus for å unngå utlading)
Bruk	Lodding av elektronikkort, tinn
Sikkerhet	Vernebriller, ventilasjon, ikke berør spissen
Vedlikehold av spiss	Tørk av på fuktig svamp før, under og etter bruk
Fortinning	Nødvendig for ny spiss: smelt litt tinn
Reservedeler	Loddspiss tilgjengelig
Garanti	I henhold til PowerPlus betingelser (se bruksanvisning)

Ofte stilte spørsmål - POWX1388 PowerPlus

Hvordan lader jeg batteriet på loddebolten POWX1388?

Bruk en standard USB 5 V-adapter (følger ikke med) og koble USB-kabelen til ladekontakten bak. Ladetiden er omtrent 5 til 6 timer. Indikatoren skifter fra rød til grønn når batteriet er fullt.

Hvordan aktiverer jeg loddebolten etter kjøp?

Verktøyet er i forsendelsesmodus. Koble ladeadapteren til strømnettet: den røde indikatoren lyser, koble deretter fra. Verktøyet er da klart til normal bruk.

Hva er maksimal temperatur på spissen?

Spissen kan nå opptil 400 °C. Berør aldri akselen eller spissen under bruk.

Hvordan rengjør jeg loddspissen?

Det anbefales sterkt å tørke spissen på en fuktig svamp før, under og etter lodding for å forlenge levetiden og forbedre ytelsen.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at USB-adapteren er 5 V. Hvis problemet vedvarer, prøv en annen USB-kabel. Unngå lading i frostvær. Hvis ingenting fungerer, kontakt kundeservice.

Hvordan setter jeg verktøyet i forsendelsesmodus for transport?

Hold inne på/av-knappen i 5 til 8 sekunder til den røde indikatoren blinker 3 ganger. Slipp: verktøyet er da i dvalemodus og kan ikke slås på.

Hva er de viktigste sikkerhetstiltakene?

Bruk vernebriller, arbeid på et godt ventilert sted for å unngå damp, og berør aldri den varme spissen. Hold loddebolten i håndtakets base.

Hvordan lager jeg en god loddskjøt?

Rengjør overflatene, fortinn spissen, påfør varme på arbeidsstykket i noen sekunder, og tilfør deretter tinn på skjøten (ikke på loddebolten). En vellykket skjøt er glatt og blank.

Kan jeg bytte loddspiss?

Ja, spissen er designet for å være utskiftbar. Ved normal bruk har den svært lang levetid, men du kan bestille en reserves p iss om nødvendig.

Hva gjør jeg hvis loddebolten ikke blir varm etter tenning?

Kontroller at batteriet er tilstrekkelig ladet (grønn eller lys rød indikator). Hvis problemet vedvarer, kan det hende verktøyet er i forsendelsesmodus: lad det for å aktivere igjen. Se bruksanvisningen hvis feilen fortsetter.

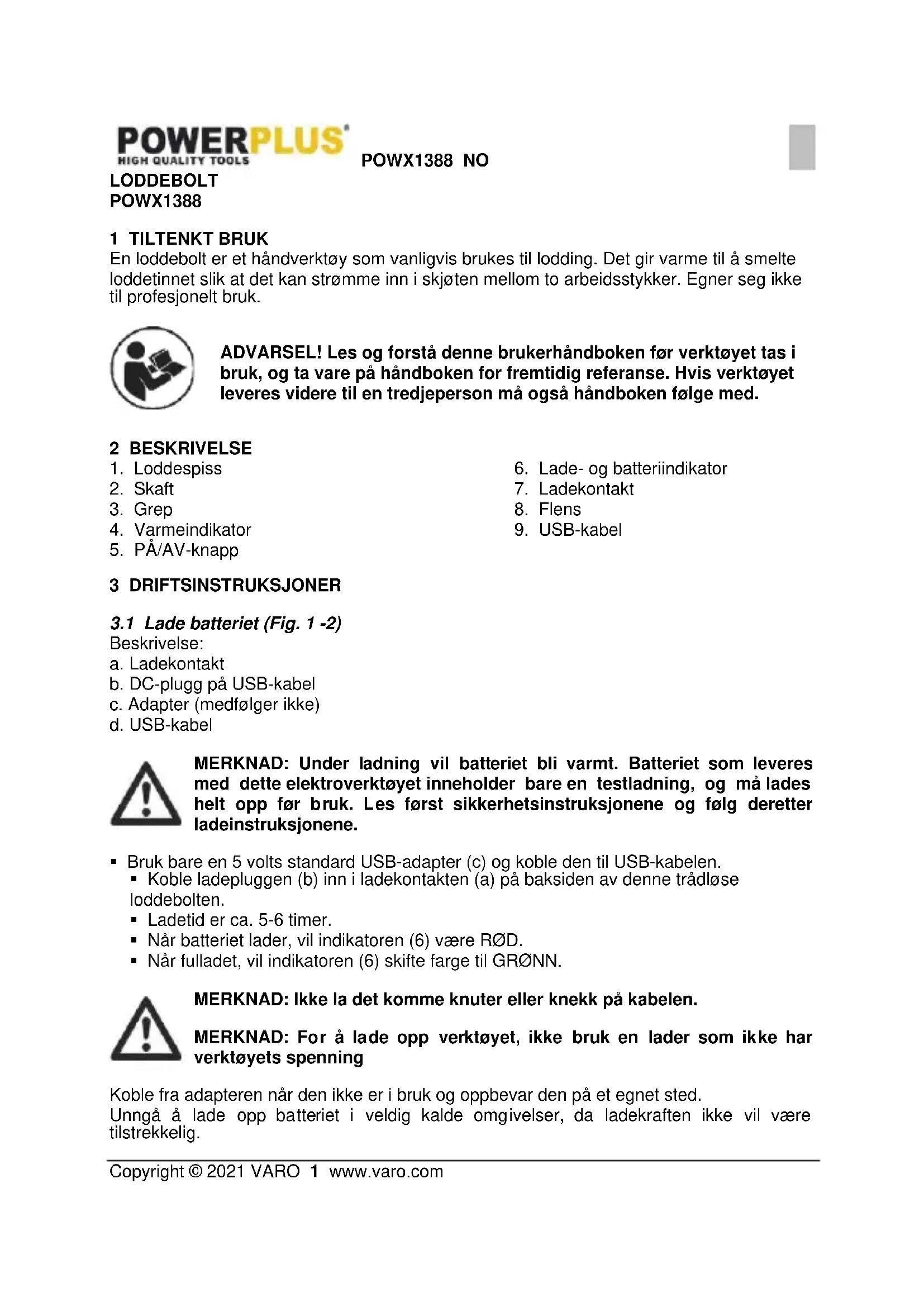

BRUKSANVISNING POWX1388 PowerPlus

En loddebolt er et håndverktøy som vanligvis brukes til lodding. Det gir varme til å smelte loddetinnet slik at det kan strømme inn i skjøten mellom to arbeidsstykker. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE

1. Loddespiss

2. Skaft

3. Grep

4. Varmeindikator

5. PÅ/AV-knapp

3 DRIFTSINSTRUKSJONER

3.1 Lade batteriet (Fig. 1 -2)

Beskrivelse:

a. Ladekontakt

c. Adapter (medfølger ikke)

d. USB-kabel

MERKNAD: Under ladning vil batteriet bli varmt. Batteriet som leveres med dette elektroverktøyet inneholder bare en testladning, og må lades helt opp før bruk. Les først sikkerhetsinstruksjonene og følg deretter ladeinstruksjonene.

- Bruk bare en 5 volts standard USB-adapter (c) og koble den til USB-kabelen.

• Koble ladepluggen (b) inn i ladekontakten (a) på baksiden av denne trådløse loddebolten.
  ■ Ladetid er ca. 5-6 timer.
• Når batteriet lader, vil indikatoren (6) være R∅D.
• Når fulladet, vil indikatoren (6) skifte farge til GR∅NN.

MERKNAD: Ikke la det komme knuter eller knekk på kabelen.

MERKNAD: For å lade opp verktøyet, ikke bruk en lader som ikke har verktøyets spenning

Koble fra adapteren når den ikke er i bruk og oppbevar den på et egnet sted.

Unngå å lade opp batteriet i veldig kalde omgivelser, da ladekraften ikke vil være tilstrekkelig.

MERKNAD: Hvis verktøyet ikke er i bruk over lengre tidsperioder, lad batteriet hver 3-6 måneder.

MERKNAD: For å forhindre skade til batteriet – när batteriet blir tomt, lad det opp til full kapasitet eller minst halv kapasitet før det pakkes bort til lagring.

3.2 PÅ/AV-knapp (Fig. 3)

■ Et enkelt trykk, strømindikator.

Grønn: Tilstrekkelig strøm, Rød: Lite strøm.

Rød: Drift etter forvarming i 60 sek.

- Trykk og hold inne i 1 sek. – slå av.

3.4 Deaktivere/aktivere forsendelsesmodus

MERKNAD: dette verktøyet er forhåndsinnstilt til å være i forsendelsesmodus (dvalestatus) for å unngå at batteriet skal lades ut på grunn av feilaktig drift og risiko for brann, så knappen ikke kan starte verktøyet.

Før første bruk må loddebolten aktiveres ved å koble adapteren til strømforsyningen. Ladeindikatoren (6) er rød, verktøyet kan brukes normalt etter at adapteren er frakoblet. Det anbefales å tilbakestille verktøyet til forsendelsesmodus i tilfelle frakt eller lagring. Trykk og hold inne PÅ/AV-knappen (5) i 5-8 sek., slipp opp etter at den røde indikatoren (6) blinker 3 ganger og sørg for at knappen ikke kan aktiveres.

3.5 Klargjøring til lodding

ADVARSEL: Bruk alltid vernebriller og sørg for at arbeidsområdet er godt ventilert for å hjelpe å ikke puste inn farlige røykgasser.

Loddebolten brukes typisk til å smelte og påføre tinn til ulike overflater, inkludert kretskort. Før du begynner å lodde, sikre arbeidsstykket så det ikke kan bevege seg og har en innvirkning på nøyaktigheten din.

Klargjør en fuktig svamp for å rengjøre spissen ved behov.

MERKNAD: Det anbefales på det sterkeste at loddespissen tørkes ren på en fuktig svamp (medfølger ikke) etter bruk, for å forlenge levetid og ytelse.

POWX1388 NO

Smelt en liten mengde tinn på loddeboltens spiss (1). Denne prosessen er kjent som «fortinning» og vil hjelpe med å la varmen strømme fra loddeboltens spiss til loddeforbindelsen. Det er viktig å gjøre dette umiddelbart med nye loddespisser.

Sørg for at arbeidsstykket og loddespissen er rene.

Arbeidsstykket kan rengjøres med en liten fil eller knivblad. Det anbefales at brukeren rengjører loddespissen med en fuktig svamp før, under og etter lodding. Dette vil hjelpe med å gi en renere og kraftigere loddeforbindelse.

3.6 Lodding

Hold loddebolt nært basen på grepet (3) og like over flensen (8) som en penn.

ADVARSEL: Berør aldri skaftet (2) eller spissen (1) ettersom temperaturer kan nå 400 °C.

Hold loddebolten med spissen presset mot arbeidsstykket i et par sekunder for å la det varme opp.

Tilfør langsomt loddetinnet på loddeforbindelsen, ikke loddebolten, og la tinnet smelte på loddeforbindelsen.

Når tinnet har blitt påført loddeforbindelsen, hold arbeidsstykket stille mens tinnet og loddebolten fjernes samtidig.

MERKNAD: En god loddeforbindelse vil se jevn og blank ut. Hvis dette ikke er tilfelle, nå du varme opp loddeforbindelsen igjen og påføre tinn på nytt.

MERKNAD: Loddespissen er utformet for en veldig lang brukstid, så du vil ikke trenge å skifte den ut ved normal bruk.
