POWX1388 - Schweißgerät PowerPlus - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Lötkolben
Marke	PowerPlus
Modell	POWX1388
Stromversorgung	Integrierter Akku, Aufladung über USB 5 V (Adapter nicht im Lieferumfang)
Ladezeit	Etwa 5 bis 6 Stunden
Ladeanzeige	Rot (lädt) / Grün (vollständig geladen)
Maximale Temperatur	400 °C
Aufheizzeit	Etwa 60 Sekunden
Spitzentyp	Standard-Lötspitze (austauschbar)
Gewicht	Etwa 200 g
Abmessungen (L x B x H)	Etwa 20 x 3 x 3 cm
Versandmodus	Ja (Ruhezustand, um Entladung zu vermeiden)
Verwendung	Löten von Leiterplatten, Zusatzmetallen
Sicherheit	Schutzbrille, Belüftung, Spitze nicht berühren
Spitzenpflege	Vor, während und nach dem Gebrauch an feuchtem Schwamm abwischen
Verzinnen	Erforderlich für neue Spitze: etwas Zusatzmetall schmelzen
Ersatzteile	Lötspitze erhältlich
Garantie	Gemäß den PowerPlus-Bedingungen (siehe Anleitung)

Häufig gestellte Fragen - POWX1388 PowerPlus

Wie lade ich den Akku des Lötkolbens POWX1388 auf?

Verwenden Sie einen standardmäßigen USB-5V-Adapter (nicht im Lieferumfang) und schließen Sie das USB-Kabel an die hintere Ladebuchse an. Die Ladezeit beträgt etwa 5 bis 6 Stunden. Die Anzeige wechselt von Rot auf Grün, wenn der Akku voll ist.

Wie aktiviere ich den Lötkolben nach dem Kauf?

Das Gerät befindet sich im Versandmodus. Schließen Sie den Ladeadapter an die Stromversorgung an: Die rote Anzeige leuchtet auf, dann trennen Sie ihn. Das Gerät ist dann bereit für den normalen Gebrauch.

Was ist die maximale Temperatur der Spitze?

Die Spitze kann bis zu 400 °C erreichen. Berühren Sie während des Gebrauchs niemals die Achse oder die Spitze.

Wie reinige ich die Lötspitze?

Es wird dringend empfohlen, die Spitze vor, während und nach dem Löten an einem feuchten Schwamm abzuwischen, um ihre Lebensdauer zu verlängern und die Leistung zu verbessern.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie, ob der USB-Adapter 5 V beträgt. Wenn das Problem weiterhin besteht, versuchen Sie ein anderes USB-Kabel. Vermeiden Sie das Laden bei Frost. Wenn nichts funktioniert, kontaktieren Sie den Kundendienst.

Wie versetze ich das Gerät für den Transport in den Versandmodus?

Halten Sie die Ein-/Aus-Taste 5 bis 8 Sekunden lang gedrückt, bis die rote Anzeige 3 Mal blinkt. Lassen Sie los: Das Gerät befindet sich dann im Ruhezustand und kann nicht eingeschaltet werden.

Was sind die wichtigsten Sicherheitsmaßnahmen?

Tragen Sie eine Schutzbrille, arbeiten Sie in einem gut belüfteten Bereich, um Dämpfe zu vermeiden, und berühren Sie niemals die heiße Spitze. Halten Sie den Lötkolben an der Basis des Griffs.

Wie erstelle ich eine gute Lötverbindung?

Reinigen Sie die Oberflächen, verzinnen Sie die Spitze, erhitzen Sie das Werkstück einige Sekunden lang und tragen Sie dann das Zusatzmetall auf die Verbindung auf (nicht auf den Lötkolben). Eine erfolgreiche Verbindung ist glatt und glänzend.

Kann ich die Lötspitze austauschen?

Ja, die Spitze ist austauschbar ausgelegt. Bei normalem Gebrauch hat sie eine sehr lange Lebensdauer, aber Sie können bei Bedarf eine Ersatzspitze bestellen.

Was tun, wenn der Lötkolben nach dem Einschalten nicht heiß wird?

Stellen Sie sicher, dass der Akku ausreichend geladen ist (grüne oder hellrote Anzeige). Wenn das Problem weiterhin besteht, befindet sich das Gerät möglicherweise im Versandmodus: Laden Sie es auf, um es zu reaktivieren. Wenn der Fehler weiterhin besteht, lesen Sie die Anleitung.

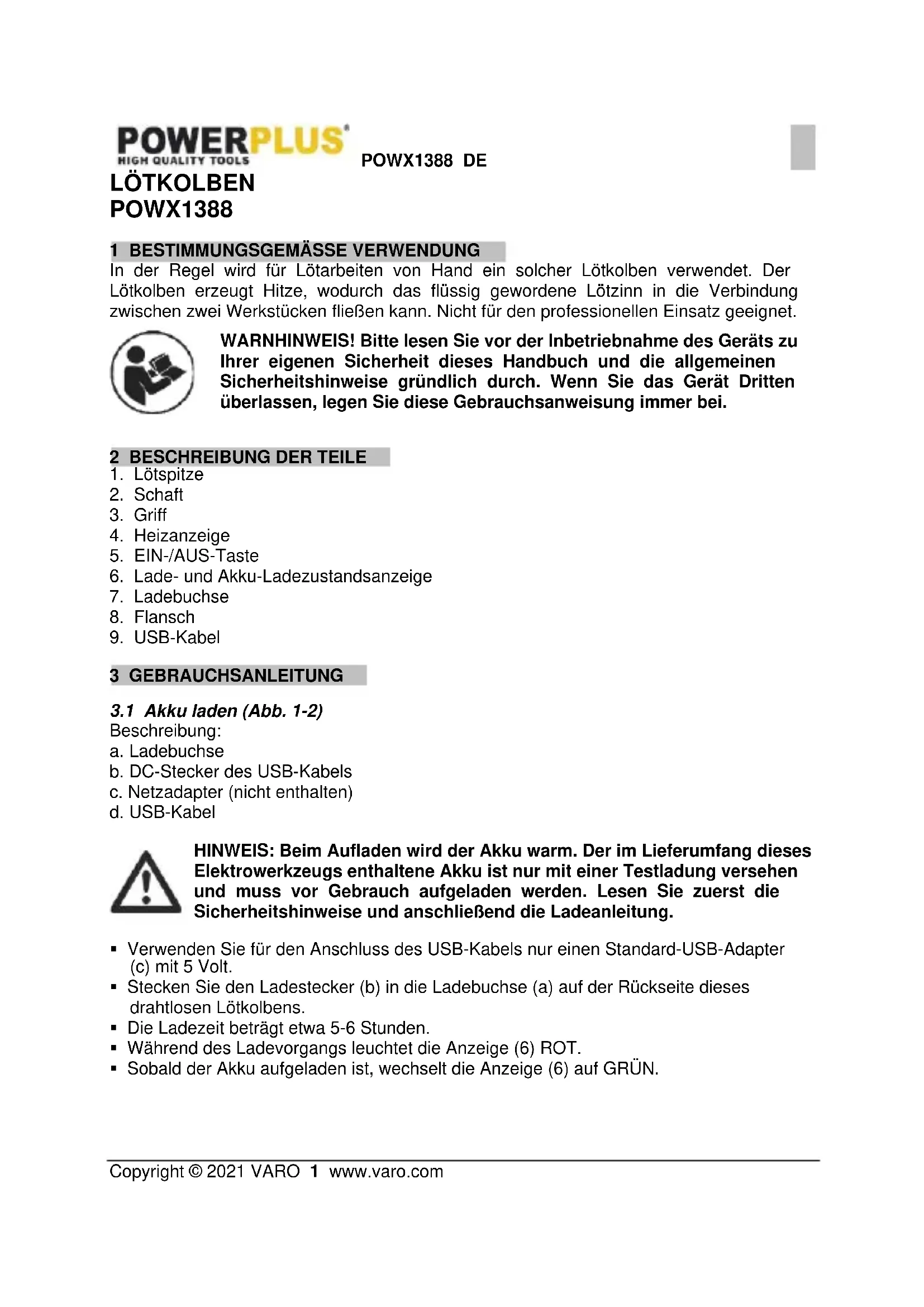

BEDIENUNGSANLEITUNG POWX1388 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

In der Regel wird für Lötarbeiten von Hand ein solcher Lötkolben verwendet. Der Lötkolben erzeugt Hitze, wodurch das flüssig gewordene Lötzinn in die Verbindung zwischen zwei Werkstücken fließen kann. Nicht für den professionellen Einsatz geeignet.

WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei.

2 BESCHREIBUNG DER TEILE

1. Lötspitze
2. Schaft
3. Griff
4. Heizanzeige
5. EIN-/AUS-Taste
6. Lade- und Akku-Ladezustandsanzeige
7. Ladebuchse
8. Flansch
9. USB-Kabel

3 GEBRAUCHSANLEITUNG

3.1 Akku laden (Abb. 1-2)

Beschreibung:

a. Ladebuchse
b. DC-Stecker des USB-Kabels
c. Netzadapter (nicht enthalten)
d. USB-Kabel

HINWEIS: Beim Aufladen wird der Akku warm. Der im Lieferumfang dieses Elektrowerkzeugs enthaltene Akku ist nur mit einer Testladung versehen und muss vor Gebrauch aufgeladen werden. Lesen Sie zuerst die Sicherheitshinweise und anschließend die Ladeanleitung.

• Verwenden Sie für den Anschluss des USB-Kabels nur einen Standard-USB-Adapter (c) mit 5 Volt.
• Stecken Sie den Ladestecker (b) in die Ladebuchse (a) auf der Rückseite dieses drahtlosen Lötkolbens.
  ■ Die Ladezeit beträgt etwa 5-6 Stunden.
• Während des Ladevorgangs leuchtet die Anzeige (6) ROT.
• Sobald der Akku aufgeladen ist, wechselt die Anzeige (6) auf GRÜN.

HINWEIS: Achten Sie darauf, dass das Kabel nicht verknotet oder geknickt wird.

HINWEIS: Verwenden Sie zum Aufladen des Geräts nur einen Netzadapter mit der richtigen Spannung.

Entfernen Sie den Netzadapter, wenn er nicht verwendet wird, und bewahren Sie ihn an einem geeigneten Ort auf. Laden Sie den Akku nicht bei Frost auf, da die Ladeleistung in diesem Fall nicht ausreicht.

HINWEIS: Falls das Werkzeug längere Zeit nicht verwendet wird, laden Sie den Akku alle 3-6 Monate auf.

HINWEIS: Um Schäden am Akku durch Tiefentladung vorzubeugen, muss der Akku vor der Lagerung ganz oder mindestens zur Hälfte aufgeladen werden.

3.2 EIN-/AUS-Taste (Abb. 3)

Der drahtlose Lötkolben ist mit einer EIN-/AUS-Taste (5), einer Ladezustandsanzeige (6) und einer Heizanzeige (4) ausgestattet.

3.3 Mit EIN-/AUS-Taste:

- Ein Tastendruck: Ladeanzeige.

Grün: Ausreichender Ladestand;

- 1 Sekunde gedrückt halten – Einschalten.

Rot: Betrieb nach 60 s Vorwärmen.

- 1 Sekunde gedrückt halten – Ausschalten.

3.4 Versandmodus deaktivieren/aktivieren

HINWEIS: dieses Werkzeug wurde werkseitig in den Versandmodus (Ruhezustand) versetzt, um ein Entladen des Akkus durch versehentliches Einschalten zu verhindern und der Gefahr eines Brands vorzubeugen. In diesem Modus kann das Gerät nicht mit der Taste eingeschaltet werden.

Vor dem ersten Gebrauch muss der Lötkolben durch Anschließen des Netzadapters an die Steckdose aktiviert werden. Die Ladeanzeige (6) leuchtet rot, und das Werkzeug kann nach dem Ausstecken normal verwendet werden.

Es wird empfohlen, den Versandmodus zum Transport oder zur Lagerung wieder zu aktivieren. Halten Sie dazu die Ein-/Aus-Taste (5) 5-8 s lang gedrückt, bis die Anzeigeleuchte (6) 3 Mal rot blinkt. Lassen Sie dann die Taste los, und vergewissern Sie sich, dass sie gesperrt ist.

3.5 Vorbereitung zum Löten

WARNUNG: Tragen Sie immer eine Schutzbrille, und sorgen Sie für gute Lüftung im Arbeitsbereich, damit keine gefährlichen Dämpfe eingeatmet werden.

Der Lötkolben wird üblicherweise zum Schmelzen und Auftragen von Lötmittel auf verschiedene Oberflächen wie Platinen verwendet.

Sichern Sie das Werkstück vor dem Löten, damit es sich nicht bewegt, da ein Verrutschen des Werkstücks die Genauigkeit beeinträchtigt.

Halten Sie einen feuchten Schwamm bereit, um bei Bedarf die Spitze abzuwischen.

HINWEIS: Es wird empfohlen, die Lötspitze jeweils nach Gebrauch mit einem feuchten Schwamm (nicht enthalten) abzuwischen. So verlängern Sie die Lebensdauer der Spitze und erhalten ihre Leistung.

Schmelzen Sie eine kleine Menge Lötmittel auf der Spitze (1) des Lötkolbens. Dieser Vorgang wird als „Verzinnen“ bezeichnet und unterstützt den Wärmefluss von der Spitze des Lötkolbens zur Lötstelle. Es ist wichtig, neue Lötspitzen sofort zu verzinnen. Vergewissern Sie sich, dass Werkstück und Lötspitze sauber sind.

Das Werkstück kann mit einer kleinen Feile oder einer Messerklinge gereinigt werden. Es wird empfohlen, die Lötspitze vor und nach dem Löten mit einem feuchten Schwamm abzuwischen. Dies trägt zu einer saubereren und haltbareren Lötstelle bei.

3.6 Löten

Halten Sie den Lötkolben wie einen Stift am Griffende (3) direkt oberhalb des Flansches (8).

WARNUNG: Berühren Sie niemals den Schaft (2) oder die Spitze (1), da die Temperatur dort bis zu 400 °C erreichen kann.

Drücken Sie die Spitze des Lötkolbens einige Sekunden lang auf das Werkstück, damit es sich erwärmt.

Führen Sie das Lötmittel langsam auf die Verbindungsstelle (nicht auf den Lötkolben), so dass das Lötmittel auf der Verbindungsstelle schmilzt.

Nehmen Sie das Lötmittel und den Lötkolben nach dem Auftragen des Lötmittels auf die Verbindungsstelle gleichzeitig vom Werkstück weg, und lassen Sie es ruhen.

HINWEIS: Eine gute Lötstelle sieht glatt und glänzend aus. Ist dies nicht der Fall, müssen Sie die Verbindungsstelle erneut erwärmen und das Lötmittel neu auftragen.

HINWEIS: Die Lötspitze ist sehr lange haltbar und braucht bei normalem Einsatz nicht gewechselt zu werden.
