POWX1384 - Machine de soudure PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fer à souder (machine de soudure)
Marque	PowerPlus
Modèle	POWX1384
Tension d'alimentation	220-240 V AC, 50 Hz
Puissance nominale	30-60 W (estimation)
Longueur totale	Environ 20 cm
Diamètre de la poignée	Environ 3 cm
Poids	Environ 200 g
Type de panne	Panne amovible, vissée
Température de fonctionnement	Jusqu'à 450 °C (estimation)
Fonctions principales	Soudage électronique, réparation de circuits, fabrication de prototypes
Composants inclus	Fer à souder, support, notice
Entretien et nettoyage	Nettoyer la panne avec une éponge humide après usage ; ne pas refroidir dans l'eau
Sécurité	Débrancher avant entretien ; utiliser impérativement le support ; ne pas chauffer sans panne
Pièces détachées et réparabilité	Panne de rechange disponible ; câble d'alimentation non remplaçable
Informations générales	Conforme aux normes de sécurité ; usage domestique et professionnel léger

FOIRE AUX QUESTIONS - POWX1384 PowerPlus

Quelle est la puissance du fer à souder PowerPlus POWX1384 ?

La puissance n'est pas explicitement indiquée dans la notice, mais pour un fer à souder de ce type, elle est généralement comprise entre 30 et 60 watts.

Comment mettre en service le fer à souder POWX1384 ?

Vérifiez que la tension secteur correspond à celle de la plaque signalétique, installez la panne en la vissant correctement, puis branchez l'appareil. Posez-le sur son support jusqu'à ce qu'il chauffe.

Pourquoi mon fer à souder ne chauffe-t-il pas ?

Vérifiez d'abord que la panne est bien insérée et vissée. Assurez-vous que la prise est alimentée. Si le problème persiste, le câble d'alimentation pourrait être endommagé et l'appareil n'est alors plus réparable selon la notice.

Puis-je remplacer le câble d'alimentation ?

Non, selon la notice, le câble d'alimentation est spécifique et non remplaçable. Si le câble est endommagé, le fer à souder ne peut plus être utilisé en toute sécurité.

Comment nettoyer la panne du fer à souder ?

Après utilisation et une fois refroidi, essuyez la panne avec une éponge humide pour enlever les résidus de soudure. Ne jamais refroidir la panne dans l'eau.

Peut-on utiliser le fer à souder sans la panne ?

Non, il est impératif de ne jamais chauffer l'appareil sans que la panne ne soit insérée. Cela pourrait endommager l'élément chauffant.

Où poser le fer à souder chaud ?

Le fer à souder doit impérativement être posé sur son support après utilisation. Ne jamais le laisser en contact avec des surfaces inflammables ou sensibles à la chaleur.

Quelle est la durée de vie typique de la panne ?

La durée de vie dépend de l'utilisation et de l'entretien. En nettoyant régulièrement la panne et en évitant les chocs, elle peut durer plusieurs mois. Des pannes de rechange sont disponibles.

Le fer à souder POWX1384 est-il adapté pour le soudage de précision ?

Oui, c'est un fer à souder standard adapté aux travaux électroniques de précision tels que le soudage de composants sur circuit imprimé.

Que faire si la pointe du fer à souder est oxydée ?

Utilisez une éponge humide ou un nettoyant pour panne pour enlever l'oxydation légère. Si la pointe est fortement endommagée, remplacez-la par une panne neuve.

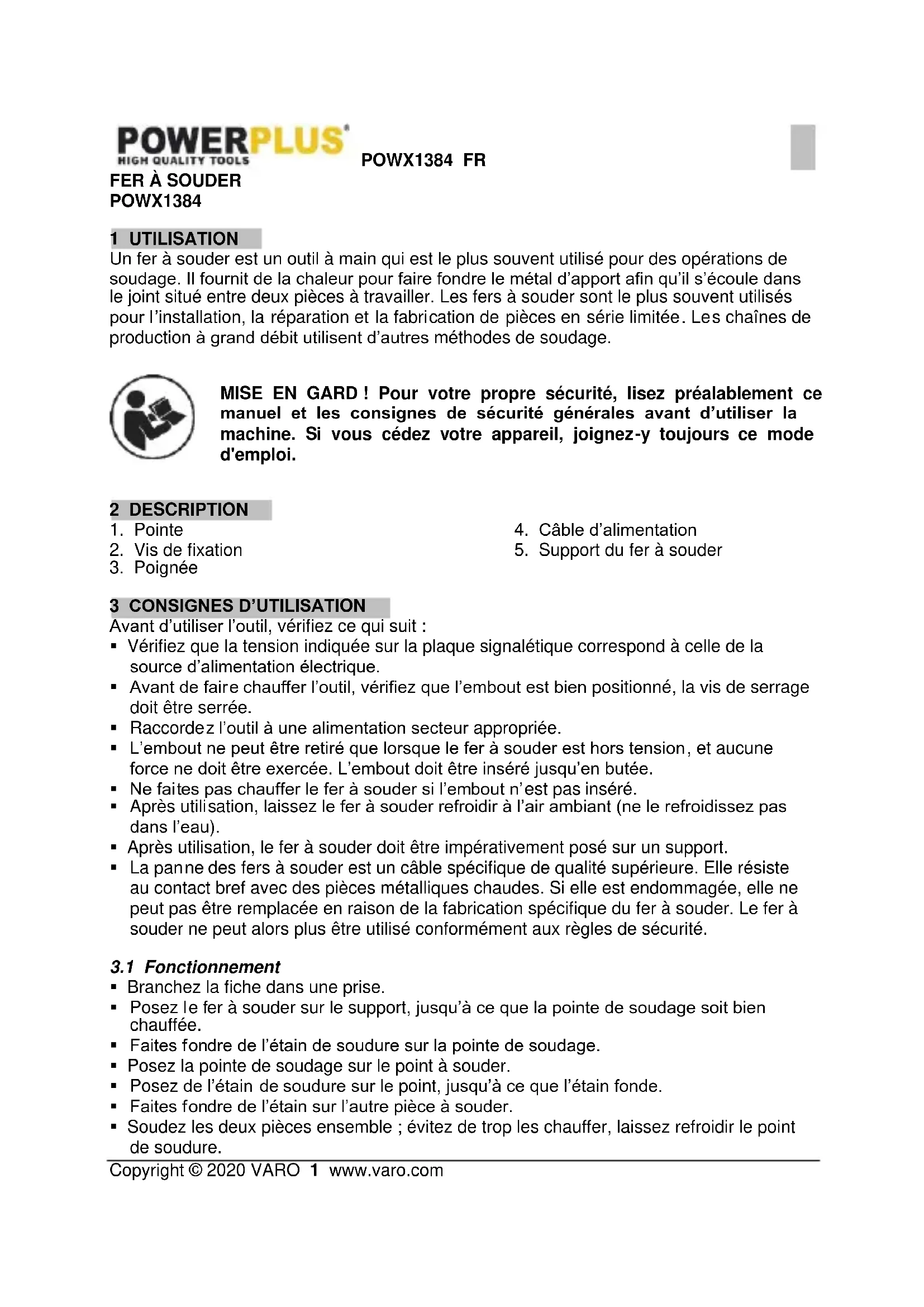

MODE D'EMPLOI POWX1384 PowerPlus

Un fer à souder est un outil à main qui est le plus souvent utilisé pour des opérations de soudage. Il fournit de la chaleur pour faire fondre le métal d'apport afin qu'il s'écoule dans le joint situé entre deux pièces à travailler. Les fers à souder sont le plus souvent utilisés pour l'installation, la réparation et la fabrication de pièces en série limitée. Les chaînes de production à grand débit utilisent d'autres méthodes de soudage.

MISE EN GARDE ! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre appareil, joignez-y toujours ce mode d'emploi.

2 Description

1. Pointe
2. Vis de fixation
3. Poignée
4. Câble d'alimentation
5. Support du fer à souder

3 Consignes d'utilisation

Avant d'utiliser l'outil, vérifiez ce qui suit :

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à celle de la source d'alimentation électrique.
• Avant de faire chauffer l'outil, vérifiez que l'embout est bien positionné, la vis de serrage doit être serrée.
• Raccordez l'outil à une alimentation secteur appropriée.
• L'embout ne peut être retiré que lorsque le fer à souder est hors tension, et aucune force ne doit être exercée. L'embout doit être inséré jusqu'en butée.
• Ne faites pas chauffer le fer à souder si l'embout n'est pas inséré.
• Après utilisation, laissez le fer à souder refroidir à l'air ambiant (ne le refroidissez pas dans l'eau).
• Après utilisation, le fer à souder doit être impérativement posé sur un support.
• La panne des fers à souder est un câble spécifique de qualité supérieure. Elle résiste au contact bref avec des pièces métalliques chaudes. Si elle est endommagée, elle ne peut pas être remplacée en raison de la fabrication spécifique du fer à souder. Le fer à souder ne peut alors plus être utilisé conformément aux règles de sécurité.

3.1 Fonctionnement

• Branchez la fiche dans une prise.
• Posez le fer à souder sur le support, jusqu'à ce que la pointe de soudage soit bien chauffée.
• Faites fondre de l'étain de soudure sur la pointe de soudage.
• Posez la pointe de soudage sur le point à souder.
• Posez de l'étain de soudure sur le point, jusqu'à ce que l'étain fonde.
• Faites fondre de l'étain sur l'autre pièce à souder.
• Soudez les deux pièces ensemble; évitez de trop les chauffer, laissez refroidir le point de soudure.
