Caractéristiques techniques	Marteau perforateur METABO MH 5, puissance 600 W, vitesse à vide 0-1 200 tr/min, énergie de frappe 2,5 J.
Utilisation	Idéal pour le perçage et le burinage dans le béton, la maçonnerie et d'autres matériaux durs.
Maintenance et réparation	Vérifier régulièrement les balais de charbon, nettoyer les filtres d'air et lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, des gants et des protections auditives. Ne pas utiliser dans des environnements humides.
Informations générales	Poids : 3,5 kg, dimensions : 400 x 300 x 100 mm, garantie de 3 ans.

FOIRE AUX QUESTIONS - MH 5 METABO

Comment puis-je changer le foret sur le METABO MH 5 ?

Pour changer le foret, assurez-vous que l'outil est éteint et débranché. Utilisez la clé de mandrin fournie pour dévisser le mandrin, insérez le nouveau foret et resserrez le mandrin avec la clé.

Quel type de foret est compatible avec le METABO MH 5 ?

Le METABO MH 5 est compatible avec des forets de type SDS-Plus pour les travaux de perçage et de burinage.

Que faire si le marteau ne démarre pas ?

Vérifiez d'abord que l'outil est correctement branché. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si tout semble en ordre, vérifiez le bouton de démarrage et remplacez le fusible si nécessaire.

Comment entretenir le METABO MH 5 ?

Pour assurer un bon fonctionnement, nettoyez régulièrement l'outil et vérifiez l'état des balais de charbon. Lubrifiez les parties mobiles si nécessaire, et rangez l'outil dans un endroit sec.

Quel est le poids du METABO MH 5 ?

Le METABO MH 5 pèse environ 4,5 kg, ce qui le rend facile à manipuler tout en offrant une puissance suffisante.

Est-ce que le METABO MH 5 est adapté pour un usage en extérieur ?

Oui, le METABO MH 5 peut être utilisé à l'extérieur, mais il est important de le protéger des intempéries et de l'humidité pour éviter tout dommage.

Quelle est la puissance électrique du METABO MH 5 ?

Le METABO MH 5 a une puissance de 600 W, ce qui lui permet de réaliser efficacement des travaux de perçage et de burinage.

Comment résoudre un problème de surchauffe de l'outil ?

Si le METABO MH 5 surchauffe, arrêtez immédiatement l'utilisation et laissez-le refroidir. Vérifiez également que les évents de ventilation ne sont pas obstrués et que l'outil n'est pas utilisé de manière excessive.

Où puis-je trouver des pièces de rechange pour le METABO MH 5 ?

Les pièces de rechange pour le METABO MH 5 peuvent être commandées auprès des distributeurs agréés METABO ou sur le site web officiel de la marque.

MODE D'EMPLOI MH 5 METABO

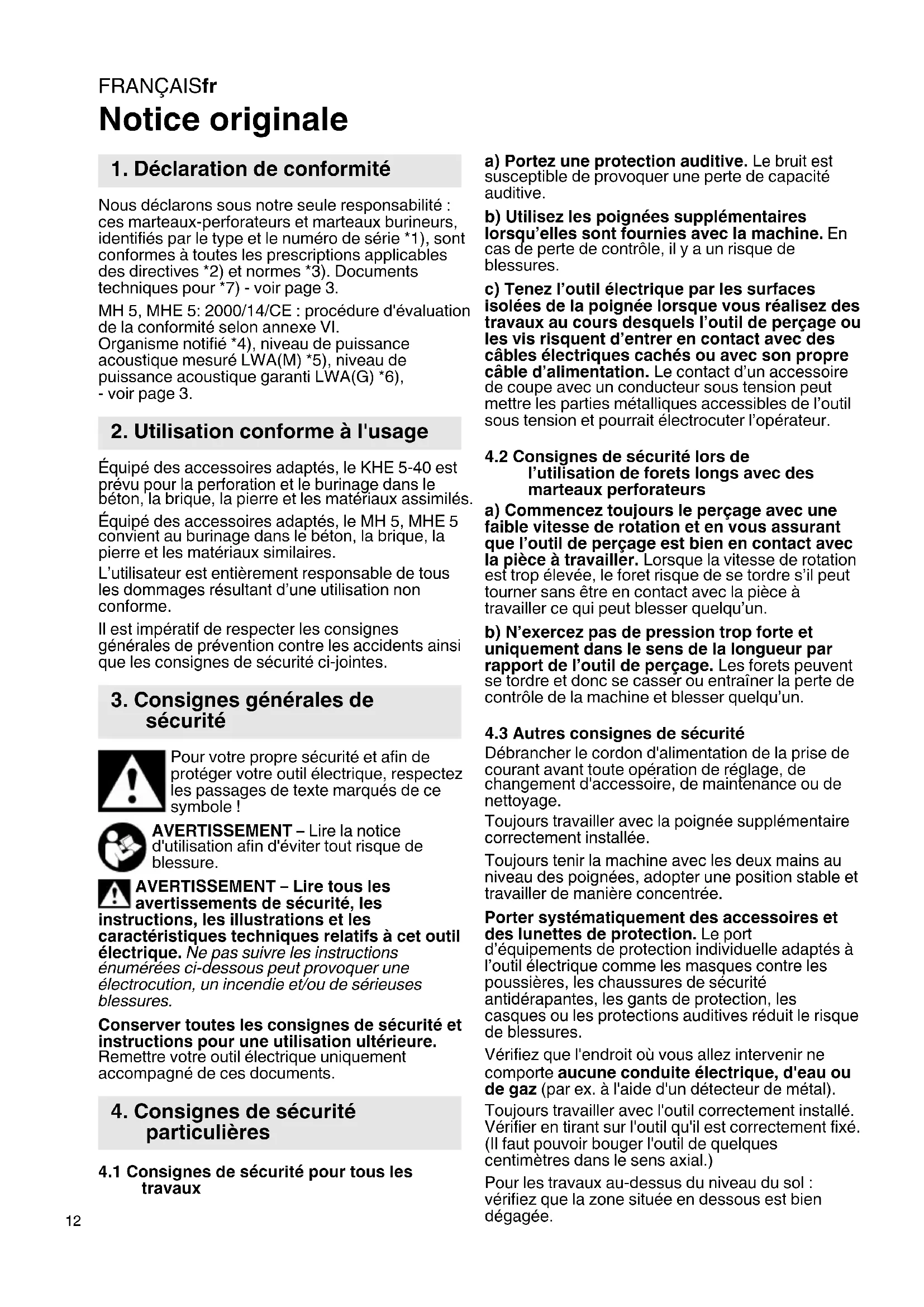

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité : ces marteaux-perforateurs et marteaux-burineurs, identifiés par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 7) - voir page 3.

MH 5, MHE 5: 2000/14/CE: procédure d'évaluation de la conformité selon annexe VI.

Organisme notifié *4), niveau de puissance acoustique mesure LWA(M) *5), niveau de puissance acoustique garanti LWA(G) *6), - voir page 3.

2. Utilisation conforme à l'usage

Équipé des accessoires adaptés, le KHE 5-40 est prévu pour la perforation et le burinage dans le béton, la brique, la pierre et les matériaux assimilés.

Équipé des accessoires adaptés, le MH 5, MHE 5 convient au burinage dans le béton, la brique, la pierre et les matériaux similaires.

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

Pour votre propre sécurité et afin de protéger votre outil électrique, respectez les passages de texte marqués de ce symbole!

AVERTISSEMENT - Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT - Lire tous les avertissements de sécurité, les

instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions ennumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Remettez-vous outil électrique uniquement accompagné de ces documents.

4.1 Consignes de sécurité pour tous les travaux

a) Portez une protection auditive. Le bruit est susceptible de provoquer une perte de capacité auditive. b) Utilisez les poignées supplémentaires lorsqu'elles sont fournies avec la machine. En cas de perte de contrôle, il y a un risque de blessures. c) Tenez l'outil électrique par les surfaces isolées de la poignée lorsque vous réalisez des travaux au cours desquels l'outil de perçage ou les vis risquent d'entrer en contact avec des câbles électriques cachés ou avec son propre câble d'alimentation. Le contact d'un accessoire de coupe avec un conducteur sous tension peut mettre les parties métalliques accessibles de l'outil sous tension et pourrait électrocuter l'opérateur.

4.2 Consignes de sécurité lors de l'utilisation de forets longs avec des marteaux perforateurs

a) Commencez toujours le perçage avec une faible vitesse de rotation et en vous assurant que l'outil de perçage est bien en contact avec la pièce à travailler. Lorsque la vitesse de rotation est trop élevée, le foret risque de se tordre s'il peut tourner sans être en contact avec la pièce à travailler, ce qui peut blesser quelqu'un. b) N'exercez pas de pression trop forte et uniquement dans le sens de la longueur par rapport à l'outil de perçage. Les forets peuvent se tordre et donc se casser ou entraîner la perte de contrôle de la machine et blesser quelqu'un.

4.3 Autres consignes de sécurité

Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

Toujours travailler avec la poignée supplémentaire correctement installée.

Toujours tenir la machine avec les deux mains au niveau des poignées, adopter une position stable et travailler de manière concentrée.

Porter systématiquement des accessoires et des lunettes de protection. Le port d'équipements de protection individuelle adaptés à l'outil électrique comme les masques contre les poussières, les chaussures de sécurité antidérapantes, les gants de protection, les casques ou les protections auditives réduit le risque de blessures.

Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal).

Toujours travailler avec l'outil correctement installé. Vérifier en tirant sur l'outil qu'il est correctement fixé. (Il faut pouvoir bouger l'outil de quelques centimètres dans le sens axial.)

Pour les travaux au-dessus du niveau du sol : vérifie que la zone située en dessous est bien dégagée.

Ne touchez pas l'outil ou des pièces situées à proximité de cet outil aussitôt après le travail; en effet, ils peuvent être extrêmement chauds et occasionner des brûlures cutanées.

Toujours diriger le câble d'alimentation vers l'arrière de la machine.

Une poignée supplémentaire endommagée ou fissurée doit être remplacée. Ne pas utiliser la machine si la poignée supplémentaire est déficiente.

Empêcher la pièce de se déplacer ou de tourner (par ex. en la serrant à l'aide de serre-joints à serrage à vis).

Avertissement - certaines poussières produites par le ponçage électrique, le sciage,

le meulage, le perçage et d'autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d'autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :

• Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d'autres produits de maçonnerie, et
• L'arsenic et le chrome du bois d'œuvre traité chimiquement.

Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travailliez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques.

Cela vaut également pour les poussières d'autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l'amiant. D'autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n'absorbe pas ces poussières.

Respecter les directives et les dispositions locales applicables au matériel, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets).

Collecter les particules émises sur le lieu d'émission et éviter les dépôts dans l'environnement.

Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d'éviter l'émission incontrôlée de particules dans l'environnement.

Utiliser un système d'aspiration des poussières adapté.

Réduire l'émission de poussières en :

• évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière,
• utilisant un système d'aspiration et/ou un purificateur d'air,
• aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner.
• Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

5. Vue d'ensemble

Voir page 2.

1 Poignée supplémentaire 2 Vis à oreilles (pour le réglage de la butée de profondeur de perçage) 3 Butée de profondeur de perçage 4 Bouton de serrage 5 Poignée étrier (poignée supplémentaire) * 6 Capot de protection contre la poussière 7 Verrouillage de l'outil 8 Manchon 9 Bouton de commande * 10 Bouton pour une activation permanente (KHEn mode burinage) 1 Metabo VibraTech (MVT): système d'amortissement intégré 2 Gachette 3 Poignée 14 Témoin de contrôle* 15 Témoin de signalisation * 16 Molette de réglage *

*en fonction de l'équipement

6. Mise en service

Avant la mise en service, vérifier si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Toujours monter un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en avant.

Utiliser exclusivement des rallonges de câble d'une section minimale de 1,5mm². Les rallonges de câble doivent être adaptées à la puissance absorbée de l'outil électrique (voir caractéristiques techniques). Si vous utilisez un tambour porte-câble, déroulez entièrement le câble.

6.1 Montage de la poignée étrier ou de la poignée supplémentaire

Pour des raisons de sécurité, toujours utiliser la poignée étrier (5) ou la poignée supplémentaire (1).

MH5, MHE5:

Ouvrir la bague de serrage en tournant le bouton de serrage vers la gauche (4). La poignée étrier (5) peut être fixée dans la position souhaitée et avec l'angle voulu. Serrer fermement le bouton de serrage.

KHE 5-40 :

Ouvrir la bague de serrage en tournant la poignée supplémentaire (1) vers la gauche. La poignée supplémentaire peut être fixée avec l'angle souhaité. Serrer fermement la poignée supplémentaire.

7.1 Réglement de la butée de profondeur (uniquement pour modèle KHE 5-40)

Desserrer la vis à oreilles (2). Régler la butée de profondeur (3) sur la profondeur de perçage voulue. Resserrer la vis à oreilles (2).

7.2 Montage et démontage de l'outil

Avant l'insertion, nettoyer l'extrémité de l'outil et la graisser avec la graisse spéciale fournie (ou disponible comme accessoire, ref. 6.31800)! Utiliser exclusivement des outils SDS-max!

Le capot de protection contre la poussière (6) empêche la poussière de perçage de pénétrer dans la machine durant le fonctionnement. Lors de l'insertion de l'outil, veiller à ce que le capot de protection contre la poussière (6) ne soit pas endommagé.

Montage de l'outil :

Lors de l'installation de l'outil, maintenir le dispositif de verrouillage de l'outil (7) dans la position antérieure. Tourner l'outil et l'enfoncer jusqu'au cran. L'outil est verrouillé.

Vérifier en tirant sur l'outil qu'il est correctement fixé. (Il faut pouvoir bouger l'outil de quelques centimètres dans le sens axial.)

Démontage de l'outil :

Tirer le verrouillage de l'outil (7) dans le sens de la flèche vers l'arrière (a), puis retirer l'outil (b). Voir page 2.

7.3 Mode de fonctionnement et réglage de la position du burin

Éviter tout mouvement de levier sur la machine lorsque le burin est fixé.

Actionner le bouton de commande (9) uniquement lorsque le moteur est arrêté.

Choisir le mode de fonctionnement désiré en tournant le bouton de commande (9).

Perforation

Burinage

Réglage pour placer le burin dans la position souhaitée.

Régler la position du burin : le burin peut être bloqué dans différentes positions.

• Insérer le burin.
• Tourner le bouton (9) en position intermédiaire
• Tourner le bouton jusqu'à ce qu'il se trouve dans la position voulue.
• Tourner le bouton de commande (9) dans la position
• Tourner le burin jusqu'à ce qu'il s'encliquète. Lorsque le burin est monté, la machine peut uniquement être utilisée en mode « burinage ».

Le burin peut être bloqué sur différentes positions.

• Insérer le burin.
• Pousser le manchon (8) vers l'avant et tourner le burin jusqu'à ce qu'il se trouve dans la position voulue.
• Pousser le manchon (8) vers l'arrière / le lâcher.
• Tourner le burin jusqu'à ce qu'il s'encliquète.

Fonctionnement momentané :

Pour mettre la machine en marche, appuyer sur la gâchette (12).

Pour arrêter la machine, relâcher la gâchette (12).

Activation permanente (uniquement en mode burinage)

Pour une activation permanente (KHE....: uniquement en mode burinage la machine peut être activée en appuyant sur le bouton (10). Pour désactiver, appuyer à nouveau sur le bouton (10).

Lorsque la machine est en position de fonctionnement en continu, elle continue de tourner si elle vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, la tirer avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée.

7.5 Réglage de la puissance de frappe

En tournant la molette (16), il est possible de modifier la puissance de frappe (et la vitesse). Les positions 1 à 5 permettent d'augmenter la puissance de frappe et le témoin de contrôle (14) clignote. Dans la position 6, l'outil est à sa puissance de frappe maximale, le témoin de contrôle (14) reste allumé dans cette position.

Domaine d'application molette

Crépis/matériaux de construction légers. 1-2

Briques / déplacement de carrelage. 3-4

Perçage / burinage dans le béton. 5-6

7.6 Metabo vibratech (MVT)

Pour travailler avec moins de vibrations et donc en ménageant les articulations.

Ne pas presser l'outil trop fortement ou trop faiblement au niveau de la poignée arrière. La réduction des vibrations est la plus efficace dans la position centrale (11).

8. Nettoyage, maintenance

Aspirer régulièrement, souvent et soigneusement l'outil électrique à travers toutes les fentes d'aération ou souffler avec de l'air sec. Débrancher préalablement l'outil électrique du courant et porter des lunettes de protection et un masque anti-poussières.

Un capot de protection contre la poussière endommagé (6) doit être immédiatement remplacé.

Pour remplacer le capot de protection contre la poussière (6), pousser le verrouillage de l'outil (7)

Vers l'arrière. Saisir le capot de protection contre la poussière et le retirer en biais par l'avant avec force. Placer le nouveau capot de protection contre la poussière en biais sur la broche et pousser fermement.

Surcharge:

La machine s'est arrêtée automatiquement. Le témoin de signalisation (15) clignote. La machine a été surchargée (env. 30%). Laissez refroidir la machine. Ensuite seulement vous pourrez recommencer à travailler. Éviter toute autre surcharge.

Protection contre le redémarrage :

La machine ne fonctionne pas. Le témoin de signalisation (15) s'allume. La protection contre le redémarrage s'est déclenchée. Si le cordon d'alimentation est branché alors que la machine est sur « Marche », ou si l'alimentation revient après une coupure de courant, la machine ne démarre pas. Éteindre la machine et la remettre en marche.

Le témoin de signalisation (15) clignote :

Les balais de charbon sont presque totalement usés (durée restante env. 8 heures). Lorsque les balais de charbon seront complètement usés, la machine s'arrête automatiquement. Faire remplacer les balais de charbons par le service après-vente.

10. Accessoires

Utiliser uniquement des accessoires originaux Metabo.

Utiliser exclusivement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation.

Dommage d'accessoires complet, voir www.metabo.com ou catalogue.

11. Réparations

Les travaux de réparation sur les outils électriques peuvent uniquement être tus par un électricien!

Un câble d'alimentation défectueux peut uniquement être remplacé par un câble d'alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo.

Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

12. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Les matériaux d'emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagés doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

13. Caractéristiques techniques

Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques.

P1 = puissance absorbée

P2 = puissance débitée

T=couple de rotation

n1 = vitesse de rotation à vide

D1 = diamètre de perçage max. dans le béton avec forets marteaux

D2 = diamètre de perçage max. dans le béton avec trépan

D3 = Diamètre de perçage max. dans le béton avec couronne de fraisage

s_ = cadence de frappe maximale

W=énergie par frappe

C = nombre de positions du burin

m = poids sans câble d'alimentation

Valeurs de mesure calculées selon EN 62841.

Machine de classe de protection II

~ courant alternatif

Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles.

Valeur totale de vibration (somme des vecteurs des trois directions) définie selon la norme EN 62841 :

a_h, HD = Valeur d'émission de vibrations (perforation dans le béton)

a_h, Cheq = Valeur d'émission de vibrations (burinage)

K_h, HD/Cheq = Incertitude(vibration)

Niveaux sonores types A évalués :

LpA = niveau de pression acoustique

L_WA = niveau de puissance acoustique

K_pA, K_WA = incertitude

Valeurs de mesure calculées selon EN 62841.

L_WA(M) = niveau de puissance acoustique mesuré suivant 2000/14/CE

L_WA(G) = niveau de puissance acoustique garanti suivant 2000/14/CE

100dB

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A).

Porter des protège-oreilles!
