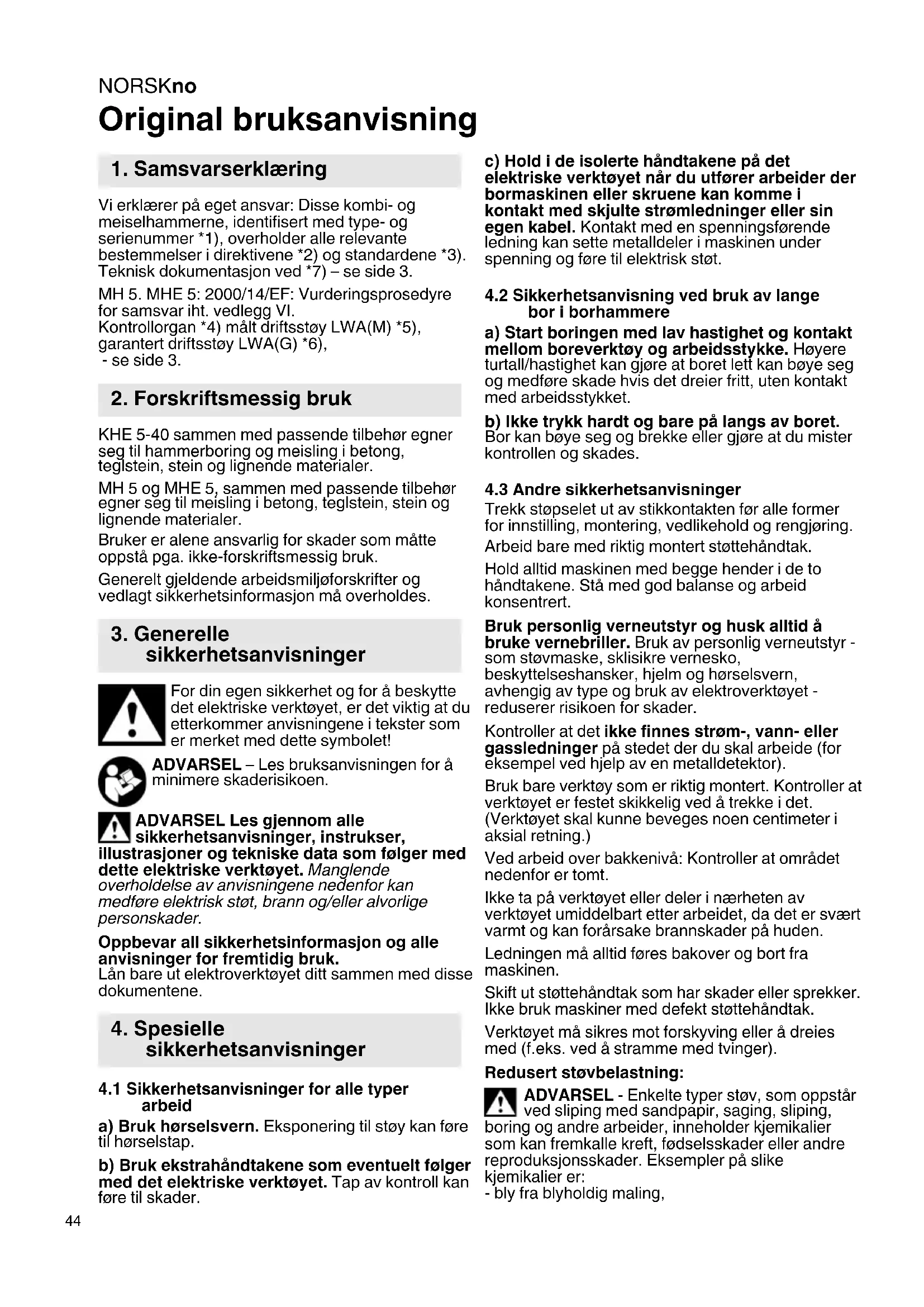

Original bruksanvisning

1. Samsvarserklaering

Vi erklærer på eget ansvar: Disse kombi- og measleshammerne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelier i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *7)- se side 3.

MH 5. MHE 5: 2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg VI. Kontrollorgan *4) malt driftsstoy LWA(M) *5), garanter driftsstoy LWA(G) *6), - se side 3.

2. Forskriftsmessig bruk

KHE 5-40 sammen med passende tilbehør egner seg til hammerboring og meisling i betong, teglstein, stein og lignende materialer.

MH 5 og MHE 5, sammen med passende tilbehør egner seg til meisling i betong, teglstein, stein og lignende materialer.

Bruker er alene ansvarlig for skader som matte oppsta pga. nikke-forskriftsmessig bruk.

Generelt gjeldende arbeidsmiljoforskrifter og vedlagt sikkerhetsinformasjon ma overholds.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for a beskytte det elektriske verktoyet, er det viktig at du etterkommmer anvisingene i tekster som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser,

illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende overholdelse av anvisingene nedenfor kan medfore elektrisk stot, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lan bare ut elektroverktoyet ditt sammen med dissedokumentene.

4. Spesielle sikkerhetsanvisninger

4.2 Sikkerhetsanvising ved bruk av lange bor i borhammere

a) Start boringen med lav hastighet og kontakt mellom boreverktoy og arbeidsstykke. Høyere turtall/hastighet kan gjore at boret lett kan boye seg og medfrole skade hvis det dreier fritt, uten kontakt med arbeidsstykket.
b) Ikke trykk hardt og bare pa langs av boret. Bor kan boye seg og brekke erler gjare at du mister kontrollen og skades.

4.3 Andre sikkerhetsanvisninger

Trekk stopselet ut av stikkontakten for alle former for innstilling, montering, vedlikehold og rengjoring. Arbeid bare med riktig montert stottehandtak. Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

Bruk personlig verneutstyr og husk alltid a
bruke vernebriller. Bruk av personlig verneutstyr -
som stovmaske, sklisikre vernesko,
beskyttelseshansker, hjelm og horselsvern,
avhengig av type og bruK av elektroverktoyet -
reduserer risikoen for skader.

Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved á trekke i det. (Verktøyet skal kinne beveges noen centimeter i aktial retning.)

Ved arbeid over bakkeniva: Kontroller at området nedenfor er tomt.

Ikke ta pa verktoyet uller deler i nærhen av verktoyet umiddelbart etter arbeidet, da det er svert varmt og kan forarsake brannskader pa huden.

Ledningen må alltid fores bakover og bort fra maskinen.

Verktøyet må sikres mot forskyving eller á dreies med (f.eks. ved á stramme med tvinger).

Redusert stovbelastning:

ADVARSEL - Enkelte typer stov, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, ineholder kjemikalier som kan fremkalle kreft, födselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

• bly fra blyholdig maling,

• mineralstov fra murstein, sement og andre murermaterialer og

• arsen og krom fra kjemisk behandlet treverk.
  Hvor stor risikoen fra disse stoffene er for deg,
  avhenger av hvor ofte du utforer dette typen
  arbeider. For a redusere belastningen fra slike
  kjemikalier: arbeid i lokaler med god utlufting og
  bruk alltid godkjent verneutstyr, som f.eks.
  ändemasker med spezialfilter for mikroskopiske partikler.

Dette gjelder ogsa for stov fra andre typematerialer, som f.eks. enkelte typreverk (som eikeller bok),metaller og asbest.Andre kjente sykdommer er f.eks.allergiske reaksjoner.La ikke stov trenge inn i kroppen.

Folg de rutinene og nasjonale forskrittene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelser, deponering).

Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver.
Da hindrer du at partiklene havner i omgivelsene.

Brukegnet avsug.

Minimer stovbelastningen ved a:

• unngå Å rette partikkelstrømmen / utblasingsluften fra maskinen mot deg selv aller andre, aller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blasing virvler opp stovet.
• Beskyttesesklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank erler børst dem.

5. Oversikt

Se side 2.

1 Stottehändtak
2 Vingeskrue (for innstilling av dybdeanslaget) *
3 Anslag for boredybde *
4 Strammekule *
5 Bøylehandtak (ekstra handtak) *
6 Beskyttelseshette mot stov
7 Verktoylas
8 Hylse
9 Innstillingsknapp
10 Tast for permanentkobling (KHE....: kun driftstype meisling)
11 Metabo VibraTech (MVT): integrert dempesystem
12 Bryterknapp
13 Händtak
14 Driftsindikasjon
15 Signalindikator
16 Justeringsratt

*modellavhengig

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmerens med strømnette'spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utloserstrøm pa 30mA .

Bruk kun skjoteledning med minimumstverrsnitt pa 1,5mm^2 . Skjoteledningen ma vare egnet for ytelsen til maskinen (se tekniske data). Ved bruk av kabelrull ma kabelen alltid rulings helt ut.

6.1 Montering av boyle- og stottehandtaket

Av sikkerhetsmessige hensyn ma du alltid bruke boylehandtaket (5) aller stottehandtaket om folger med.

MH 5, MHE 5:

Apne klemringen ved a vri strammekulen (4) mot venstre. Bøylehandtaket (5) kan stilles i onsket posisjon og onsket vinkel. Trekk til spennknappen.

KHE 5-40:

Losne klemringen ved a vri stottehandtaket mot (1) venstre. Stottehandtaket kan festes i onsket vindel. Trekk stottehandtaket godt til.

7. Bruk

Losne vingeskruen (2). Still inn dybdeanslaget pa onsket boredybde (3). Skru til vingeskruen (2) igjen.

7.2 Montere, ta ut verktoy

Rengjør verktøytangen for innsettingen og smør med vedlagt spesialfett (som tilbehør:.nr.6.31800)! Sett bare inn SDS-max-verktøy!

Beskyttelseshetten mot stov (6) forbinder inntrengning av borestov under drift. Ved hetting av verktoyet ma du se til at kytteseshetten (6) icke skades.

Montere verktoy:

När verktøyet settes inn må verktøyslåsen (7) holds i fremste posisjon. Drei verktøyet og stikk det inn til det gär i ingrep. Verktøyet lases.

Kontroller at verktøyet er festet skikkelig ved Ås trekke i det. (Verktøyet skal kinne beveiges in centimeter i aktial retning.)

Ta ut verktoyet:

Trekk verktoylasen (7) bakover (a) i pilens retning og ta ut verktfoyet (b). Se side 2.

7.3 Stille inn driftsubtype og measelposisjon

Unngå skiftebevegelser på maskinen med fastspent meisel.

KHE 5-40:

Innstillingsknappen (9) skal bare brukes när motoren stär stille.

Posisjon for a dreie meiselen i onsket posisjon.

Stille inn posisjon til meisel: Meiselen kan Iases i forskjellige posisjoner.

• Sett inn measelen.
  Drei koblingsknappen (9) til onsket mellompositionjon
• Drei meiselen til den er i onsket posisjon.
• Drei innstillingsknappen (9) til posisjonen
• Drei på measelen til den gär i inngrep.

När meiselen er satt inn, skal maskinen utelukkende brukes til measling

MH 5, MHE 5:

Meiselen kan lases i forskjellige posisjoner.

• Sett inn measelen.
• Skyv hylsen (8) forover og drei meiselen til onsket posisjon.
• Skyy hylsen (8) bakover / slipp.
  Drei på meiselen til den gär i inngrep.

7.4 Start og stopp

Kortvarig drift:

For a sla pamaaskinentrykkes (12) bryteren.

For a sla av slippes bryteren (12).

Permanentkobling (kun meisling):

For permanentkobling (KHE....: kun i driftstype meisling?startes maskinen ved a trykke pa tasten (10).

For á koble ut trykkes tasten (10) pá nytt.

Ved permanentkobling fortsetter maskinen a gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.

7.5 Stille inn slagstyrke

Ved à dreie på reguleringshjulet (16) kan du endre slagstyrke (og turtall). Fra posisjon 1 til 5 økes slagstyrken og driftsindikatoren (14) blinker. I posisjon 6 har maskinen maksimal slagstyrke, driftsindikatoren (14) lyser konstant i dette posisjonen.

Bruksomrade justeringsratt

Mortel / lette materialer 1-2

Teglstein / Iøsne fliser 3-4

Bore /meisle i betong 5-6

7.6 Metabo VibraTech (MVT)

Gir arbeid med redusert vibrasjon som skaner leddene.

Trykk verken for lettuce for sterkt på handtaket bak på maskinen. I posisjonen i midten (11) reduseres vibrasjonen mest effektivt.

8. Rengjøring, vedlikehold

Derfor skal maskinen regelmessig stovsuges aller blaes godt ut med torr luft gjennom alle luftapningene. Ffor dette gjores skal strommen kuttes til maskinene. BruK vernebrille og stovmaske.

For a skiffe beskyttelseshetten (6) skyves verktøylasen (7) bakover. Beskyttelseshetten gripes tak i og trekkes kraftig av pa skratt fremover. Den nye beskyttelseshetten settes skra pa spindelen og trykkes kraftig pa.

Signalindikatoren (15) lyser. Maskinen ble belastet for sterkt (ca. 30% !) La maskinen kjoles ned før du arbeider videre. Unngå ytterligere overbelastning.

Gjeninnkoblingsvern:

Maskinen gär违法犯罪.
Startsperren har slätt inn. Hvis stopselet settes inn mens maskinen er på, eller hvis stromforsyningen gjenoppprettes etter et strombrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

Slitte kullbørster:

Signalindikatoren (15) blinker:

Kullbørstene er nesten fullstendig oppbrukte (gjenværende tid ca. 8 timer). Maskinen stopper automatisk nar kullbørstene er slitt helt ned. La kundeservice bytte ut kullbørstene

10. Tilbehør

Bruk kun originalt Metabo-tilbehör.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som angis i/DDne braksanvisingen.

En defekt strømkabel skal bare byttes med en original Metabo kabel som fãs fra Metabo service.

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.

Du kan laste ned reservationslister fra www.metabo.com.

12. Miljøvern

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EUdirektiv 2012/19/EU om kasserte elektriske ktroniskeprodukter og onsetting til nasjonalå kassert elektroverktøy samles spesielt og s til miljøvenlig gjenvinning.

13. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer grunnet tekniske forbedringer.

P1 =Nominelt effektopptak

P_2 =Utgangseffekt

T = Dreiemoment

n1 =Hastighet

D1 =Maks. bordiameter i betong med hammerbor

D_2 =Maks. bordiameter i betong med hammerborkroner

D3 =Maks. bordiameter i betong med fresekroner

s_maks = Maksimalt slagtall

W=Enkeltslagenergi

C = Antall measlesposisjoner

m = Vekt uten ledning

Måleverdier iht. EN 62841.

Maskin med beskyttelsesklasse II

Vekselstrøm

Angitte tekniske data kan variere (i henhold til degjeldende standardene).

A Utslippsverdier

Disse verdiene gjør det mulig Å ansla emisjonen fra maskinen og ÅSAMmenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning nár du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisoriske tiltak.

Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 62841:

ah, HD =Svingningsemisjonsverdi (hammerboring i betong)

a_h , Cheq = Svingningsemisjonsverdi (meisling)

K_h,HD/Cheq = U sikkerhet (vibrasjon)
