Caractéristiques techniques	Pression maximale : 130 bars, Débit : 440 L/h, Puissance : 1,8 kW
Utilisation	Idéal pour le nettoyage de surfaces extérieures, terrasses, voitures, et équipements de jardin.
Maintenance et réparation	Vérifier régulièrement les filtres, nettoyer les buses, et utiliser des pièces de rechange d'origine.
Sécurité	Utiliser des équipements de protection individuelle (gants, lunettes), ne pas diriger le jet vers soi ou vers d'autres personnes.
Informations générales	Poids : 12 kg, Dimensions : 30 x 28 x 58 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - Prima 5 Plus GLORIA

Comment assembler le nettoyeur haute pression GLORIA Prima 5 Plus ?

Pour assembler le GLORIA Prima 5 Plus, suivez les instructions dans le manuel d'utilisation. Généralement, il suffit de fixer le guidon, de brancher le tuyau haute pression et de connecter les accessoires souhaités.

Pourquoi le nettoyeur haute pression ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le réservoir d'eau est plein et que le robinet est ouvert.

Comment nettoyer le filtre à eau du GLORIA Prima 5 Plus ?

Pour nettoyer le filtre à eau, dévissez-le de l'entrée d'eau, rincez-le à l'eau claire pour éliminer les débris, puis remettez-le en place.

Quel type de détergent puis-je utiliser avec le GLORIA Prima 5 Plus ?

Utilisez uniquement des détergents compatibles avec les nettoyeurs haute pression. Consultez le manuel d'utilisation pour connaître les recommandations spécifiques.

Que faire si le jet d'eau est faible ou irrégulier ?

Vérifiez si le tuyau haute pression est plié ou obstrué. Assurez-vous également que le filtre à eau n'est pas colmaté et que le détergent n'est pas trop concentré.

Comment ranger le nettoyeur haute pression GLORIA Prima 5 Plus ?

Après utilisation, débranchez l'appareil, videz l'eau du tuyau et rangez-le dans un endroit sec. Enroulez le câble d'alimentation pour éviter les dommages.

Puis-je utiliser le nettoyeur haute pression GLORIA Prima 5 Plus pour nettoyer des surfaces délicates ?

Pour les surfaces délicates, utilisez un embout de pulvérisation à basse pression et testez d'abord sur une petite zone pour éviter d'endommager la surface.

Comment entretenir le nettoyeur haute pression pour prolonger sa durée de vie ?

Nettoyez régulièrement le filtre à eau, vérifiez les joints d'étanchéité et rangez l'appareil à l'abri du gel. Suivez les recommandations d'entretien dans le manuel.

Que faire si le nettoyeur haute pression surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et laissez-le refroidir. Assurez-vous que le débit d'eau est suffisant et que le filtre n'est pas obstrué.

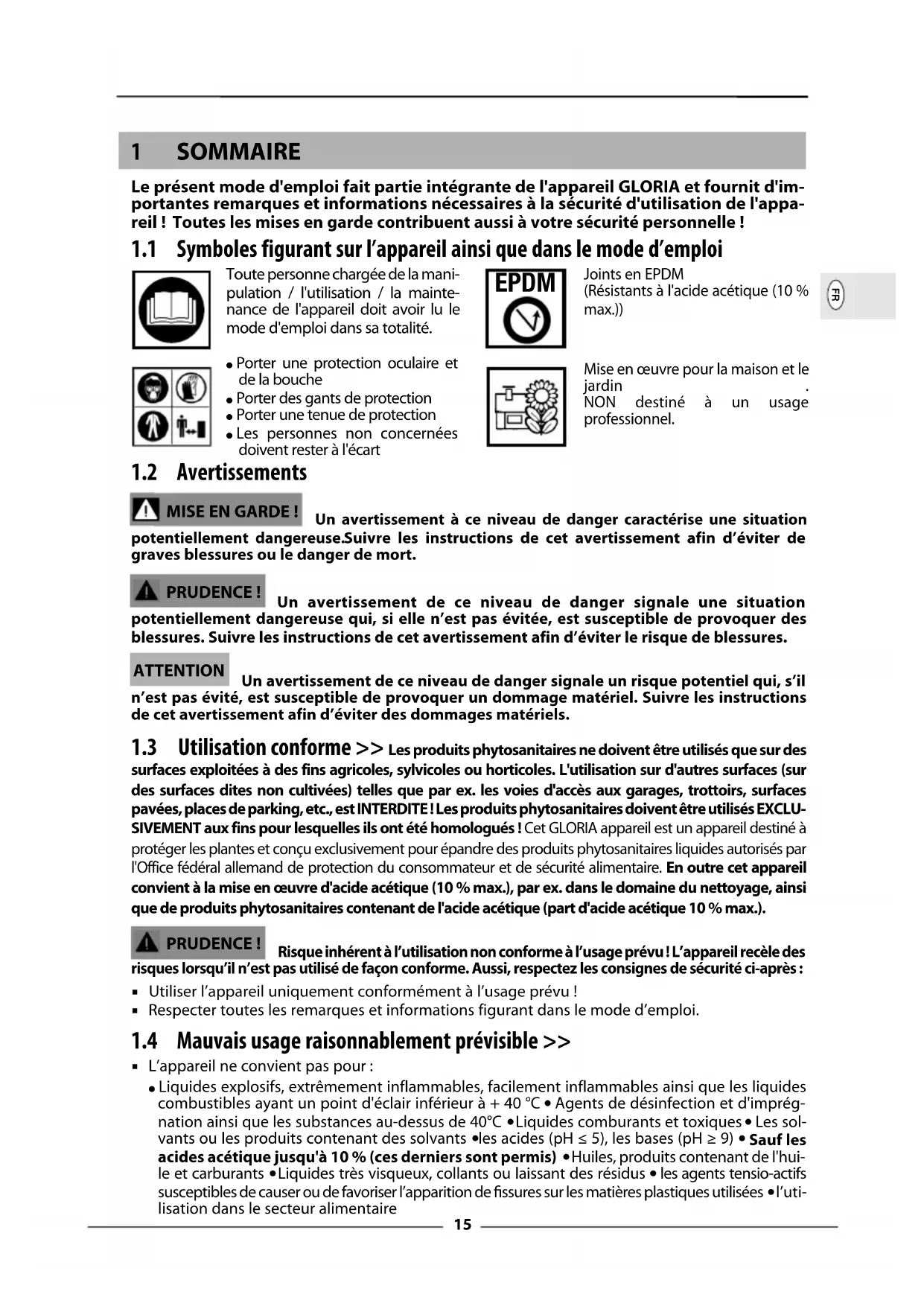

MODE D'EMPLOI Prima 5 Plus GLORIA

Le présent mode d'emploi fait partie intégrante de l'appareil GLORIA et fournit d'im- portantes remarques et informations nécessaires à la sécurité d'utilisation de l'appa- reil ! Toutes les mises en garde contribuent aussi à votre sécurité personnelle !

1.1 Symboles figurant sur l’appareil ainsi que dans le mode d’emploi

Toute personne chargée de la mani-pulation / l'utilisation / la mainte-nance de l'appareil doit avoir lu le mode d'emploi dans sa totalité. l Porter une protection oculaire et de la bouche l Porter des gants de protection l Porter une tenue de protection l Les personnes non concernées doivent rester à l'écart Joints en EPDM (Résistants à l'acide acétique (10 % max.))

Mise en œuvre pour la maison et le jardin . NON destiné à un usage professionnel. EPDM

Un avertissement à ce niveau de danger caractérise une situation potentiellement dangereuse.Suivre les instructions de cet avertissement afin d’éviter de graves blessures ou le danger de mort.

Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des blessures. Suivre les instructions de cet avertissement afin d’éviter le risque de blessures. Un avertissement de ce niveau de danger signale un risque potentiel qui, s’il n’est pas évité, est susceptible de provoquer un dommage matériel. Suivre les instructions de cet avertissement afin d’éviter des dommages matériels.

1.3 Utilisation conforme >> Les produits phytosanitaires ne doivent être utilisés que sur des

surfaces exploitées à des fins agricoles, sylvicoles ou horticoles. L'utilisation sur d'autres surfaces (sur des surfaces dites non cultivées) telles que par ex. les voies d'accès aux garages, trottoirs, surfaces pavées, places de parking, etc., est INTERDITE ! Les produits phytosanitaires doivent être utilisés EXCLU- SIVEMENT aux fins pour lesquelles ils ont été homologués ! Cet GLORIA appareil est un appareil destiné à protéger les plantes et conçu exclusivement pour épandre des produits phytosanitaires liquides autorisés par l'Office fédéral allemand de protection du consommateur et de sécurité alimentaire. En outre cet appareil convient à la mise en œuvre d'acide acétique (10 % max.), par ex. dans le domaine du nettoyage, ainsi que de produits phytosanitaires contenant de l'acide acétique (part d'acide acétique 10 % max.). Risque inhérent à l’utilisation non conforme à l’usage prévu ! L’appareil recèle des risques lorsqu’il n’est pas utilisé de façon conforme. Aussi, respectez les consignes de sécurité ci-après:

Utiliser l’appareil uniquement conformément à l’usage prévu ! Respecter toutes les remarques et informations figurant dans le mode d’emploi.

1.4 Mauvais usage raisonnablement prévisible >>

L’appareil ne convient pas pour: l Liquides explosifs, extrêmement inflammables, facilement inflammables ainsi que les liquides combustibles ayant un point d'éclair inférieur à + 40 °C Agents de désinfection et d'imprég-nation ainsi que les substances au-dessus de 40°C Liquides comburants et toxiques Les sol-vants ou les produits contenant des solvants les acides (pH ≤ 5), les bases (pH ≥ 9) Sauf les acides acétique jusqu'à 10 % (ces derniers sont permis) Huiles, produits contenant de l'hui-le et carburants Liquides très visqueux, collants ou laissant des résidus les agents tensio-actifs susceptibles de causer ou de favoriser l’apparition de ssures sur les matières plastiques utilisées

l’uti-lisation dans le secteur alimentaire MISE EN GARDE !

1.5 Limitation de la responsabilité

Nous vous signalons expressément que nous ne sommes pas responsables des dommages causés par notre appareil, dans la mesure où ces dom- mages seraient causés par le non respect du mode d'emploi, une utilisation non conforme à l'usage prévu, une réparation non conforme, dans la mesure où, lors d’un échange de pièces, les pièces d’origine du fabricant n’auraient pas été utilisées, ou si la réparation n’a pas été effectuée par le Ser- vice Après-Vente ou par un professionnel agréé. Ceci est également valable pour les accessoires. 2 Pour votre sécurité

2.1 Consignes de sécurité

Les réparations de ces appareils doivent être effectuées exclusivement par le service après- vente du fabricant.

Des enfants à partir de 16 ans ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne possèdent pas d'expérience ou de connaissances de l'appareil peuvent utiliser celui-ci sous surveillance ou après avoir été avisés de l'utilisation sûre de l'appareil et après avoir compris les risques susceptibles d'en résulter. Les enfants ne peuvent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne peuvent pas être réalisés par des enfants sans surveillance.

En cas de fatigue, de maladie ou sous l’emprise de l’alcool ou autre drogues ou médicaments, cet appareil ne doit pas être utilisé.

Utilisez l'appareil conformément à l'usage prévu !

En cas de cession de l’appareil à une autre personne, lui transmettre aussi le mode d’emploi !

Pendant le transport, sécurisez l’appareil pour éviter toute fuite du liquide de pulvérisation.

Avant toute utilisation du pulvérisateur, vérier soigneusement que les organes de commande sous pression / en contact avec les liquides ainsi que la valve de sécurité sont en parfait état et fonc- tionnent correctement. Faites particulièrement attention à l’étanchéité du raccordement vissé et des raccords à vis. Vérier que le matériel ne présente ni ssures, ni fragilité, ni corrosion. En cas de suspicion de dommages, mettre immédiatement l’appareil hors service.

Ne pas laisser l’appareil sans surveillance tant qu’il fonctionne. Protéger l'appareil contre de longues expositions au soleil et contre le gel.

L'appareil n'est pas destiné à la conservation de liquides ; le vider et le rincer chaque jour après chaque utilisation.

Ne pas pulvériser de liquide sur des surfaces très chaudes.

Ne pas dégager les buses bouchées en soufflant dedans avec la bouche.

Au moment de les dévisser, ne pas diriger les tubes de pulvérisation vers soi.

Ne jamais diriger le jet de pulvérisation vers des personnes ou des animaux.

Nous recommandons de soumettre les pulvérisateurs, à titre de précaution, à un contrôle appro- fondi - de préférence par le fabricant - après deux ans d’utilisation.

Utiliser pour l’appareil uniquement des pièces de rechange et des accessoires GLORIA d’origine. N’utiliser jamais de pièces de rechange / d’accessoires usés, modifiés ou défectueux !

L’appareil a une durée de vie maximum de 10 ans.

2.2 Risques pour la santé

Danger pour la santé en cas de contact avec les produits phytosani- taires! En cas d’inhalation, d’ingestion ou d’absorption par la peau, les produits phytosani- taires peut provoquer des atteintes à la santé. En cas d’apparition de symptômes ou de doute, faire appel à un médecin. Aussi, respecter les consignes de sécurité ci-après:

Respecter les consignes de sécurité figurant sur les étiquettes des produits à pulvériser. Respecter la concentration max. indiquée. Portez une tenue de protection et des lunettes de protection.

Du fabricant du produit pulvérisé, exigez toujours une fiche de données de sécurité et respectez son contenu.

Danger par dommages matériels Ne pas laisser l’appareil sous pression pendant une longue durée. En raison de vapeurs d'ammoniac (danger de craquelure sur le laiton), ne jamais conserver l'appa- reil dans des étables, ne pas le remplir avec des solutions contenant de l'azote et du phosphate. MISE EN GARDE ! MISE EN GARDE ! RZ_prima5+_978904-01.qxp_Text_FR_prima 5 PLUS 27.08.21 11:58 Seite 1617

Avant de pouvoir utiliser l’appareil

L’appareil est livré en standard comme suit : (voir illustration page 2):

4 Caractéristiques techniques Pulvérisateurs à pression: prima 5 Plus; Article number: 000106.0000 Surpression de service admissible : 3 bars / Quantité de remplissage max. : 5 litres / Quantité de rem- plissage totale : 8 L / Température de service admissible : 0°C – 40°C / Poids à vide : 1,4 kg / Poids total : 6,4 kg / Force de recul au niveau de la buse : < 5 N / Fixation pour tuyau de pulvérisation / Manomètre à piston avec vanne de sécurité intégrée / Matériau du réservoir / Matériau de la pompe : Polyéthylène Notices explicatives sur le choix des buses

6.1 Remplir le réservoir d'eau, le mettre sou pression et vérifier la vanne de

6.2 Dégazer le réservoir, vider l'eau et remplir le réservoir de produit

phytosanitaire >> Figures

Respecter les consignes des fabricants de produits à pulvériser, ainsi que les indications relatives au dosage.

6.3 Mettre sous pression et pulvériser >>

Après l'opération de pompage, verrouillez la poignée de pompe « A » : poussez la pompe complètement vers le bas puis tournez légèrement la poignée dans le sens horaire, vainquez le point de résistance et poursuivez jusqu'à la butée.

Poussez vers le bas le levier d'actionnement sur la vanne à fermeture rapide ; cela déclenche la pulvérisation.

Pompez à nouveau lorsque la pression de pulvérisation diminue et que le marquage jaune n'est plus visible sur le manomètre à piston. Ne dépassez pas la pression de service admissible de 3 bars max.

A Poignée de pompage B Corps de pompe C Raccord de flexible D Logement 1 du tuyau de pulvérisation E Logement 2 du tuyau de pulvérisation F Indicateur de quantité remplie G 4 x Socle H Vanne à fermeture rapide en plastique intégral I Tuyau de pulvérisation en plastique avec buse J Tube de rallonge 40 cm K Courroies de transport L Manomètre à piston, avec vanne de sécuri- té / de délestage de pression M Entonnoir N 1 x Mode d'emploi et informations produit Les éventuels accessoires sont joints dans un emballage séparé. Type de pulvérisationTrou ou écartement minimalAngle de pulvérisationDébit en l/min à pression/barMatériau Pression optimaleFiltrecône creux 1 mm 0-60° 0,33/0,43/0,49/0,54 laiton 1,5 - 3 bar Serie1,5 / 2,0 / 2,5 / 3,0 ATTENTION Marquage jaune : Vous travaillez avec une pression de pulvérisation optimale. Marquage rouge : Vous dépassez la pression optimale de pulvérisation ; NE CONTINUEZ PAS de pulvériser, dégazez l'appareil. RZ_prima5+_978904-01.qxp_Text_FR_prima 5 PLUS 27.08.21 11:58 Seite 1718

7.1 Vidange et nettoyage >>

Danger pour la santé en cas d’écoulement de produit phytosanitaires! Respecter les consignes de sécurité du présent mode d’emploi. Pour l’élimination des quantités résiduelles, se conformer aux lois en vigueur et aux recommandations du fabricant du produit.

Commencez par chasser complètement l'air du réservoir : exercez une traction au niveau du manomètre à vanne de sécurité intégrée « L » et laissez l'intégralité de l'air s'échapper.

Ensuite, dévisser la pompe prudemment dans le sens antihoraire et seulement de quelques tours au début afin que l'air comprimé resté dans le réservoir puisse s'échapper. Ensuite seule- ment vous pouvez dévisser la pompe complètement et la retirer.

NE VERSEZ PAS la quantité résiduelle dans l'évier mais, via l'orifice de remplissage, dans un jerry- can approprié.

Respectez toutes les directives nationales en ce qui concerne la sécurité y compris celle de la sécurité de travail.

Utiliser uniquement des pièces de rechange GLORIA d’origine pour effectuer des réparations (voir la boutique GLORIA en ligne https://shop.gloriagarten.de)

Confier les réparations uniquement aux ateliers de service GLORIA.

Enduire régulièrement les joints de graisse silicone GLORIA.

Vous trouverez d’autres accessoires sur le site www.gloriagarten.de

Conservez donc l’appareil ainsi que les produits phytosanitaires hors de portée des enfants.

Vider et nettoyer l’appareil comme indiqué à la section 7.1. 8 Problèmes avec l'appareil 9 Elimination des déchets L'appareil vidé et rendu inutilisable doit être rapporté à un point de collecte après avoir trié ses matériaux en vue de leur recyclage. Éliminez les matériaux d'emballage dont vous n'avez plus besoin en respectant la réglementati- on en vigueur.

Déclaration de conformité UE

Déclaration de conformité UE d’un sous-ensemble au sens de l’article 4, alinéa 3 de la directive sur les équipements sous pression 2014/68/UE // GLORIA Haus- und Gartengeräte GmbH; Därmannsbusch 7; D- 58456 Witten – conrme que les pulvérisateurs à pression prima 5 Plus sont conformes à l'article 4 paragraphe 3 de la directive 2014/68/UE. Witten, 01.12.2018 Ludger Strunk (Directeur développement et construction)

MISE EN GARDE ! PRUDENCE ! Panne Cause Solution L'appareil n'est pas étanche au raccord de flexible La conduite flexible est détachée Resserrer le raccord union, et vérifier la pression avec de l'eau La diffusion de pulvérisation de la buse n'est pas en ordre Buse partiellement bouchée Filtre de la soupape à ferme- ture rapide encrassé Nettoyer filtre et buse La pompe ne fournit pas de pression Joint torique du piston usé Remplacer le joint torique RZ_prima5+_978904-01.qxp_Text_FR_prima 5 PLUS 27.08.21 11:58 Seite 1819
