NÁVOD K OBSLUZE Prima 5 Plus GLORIA

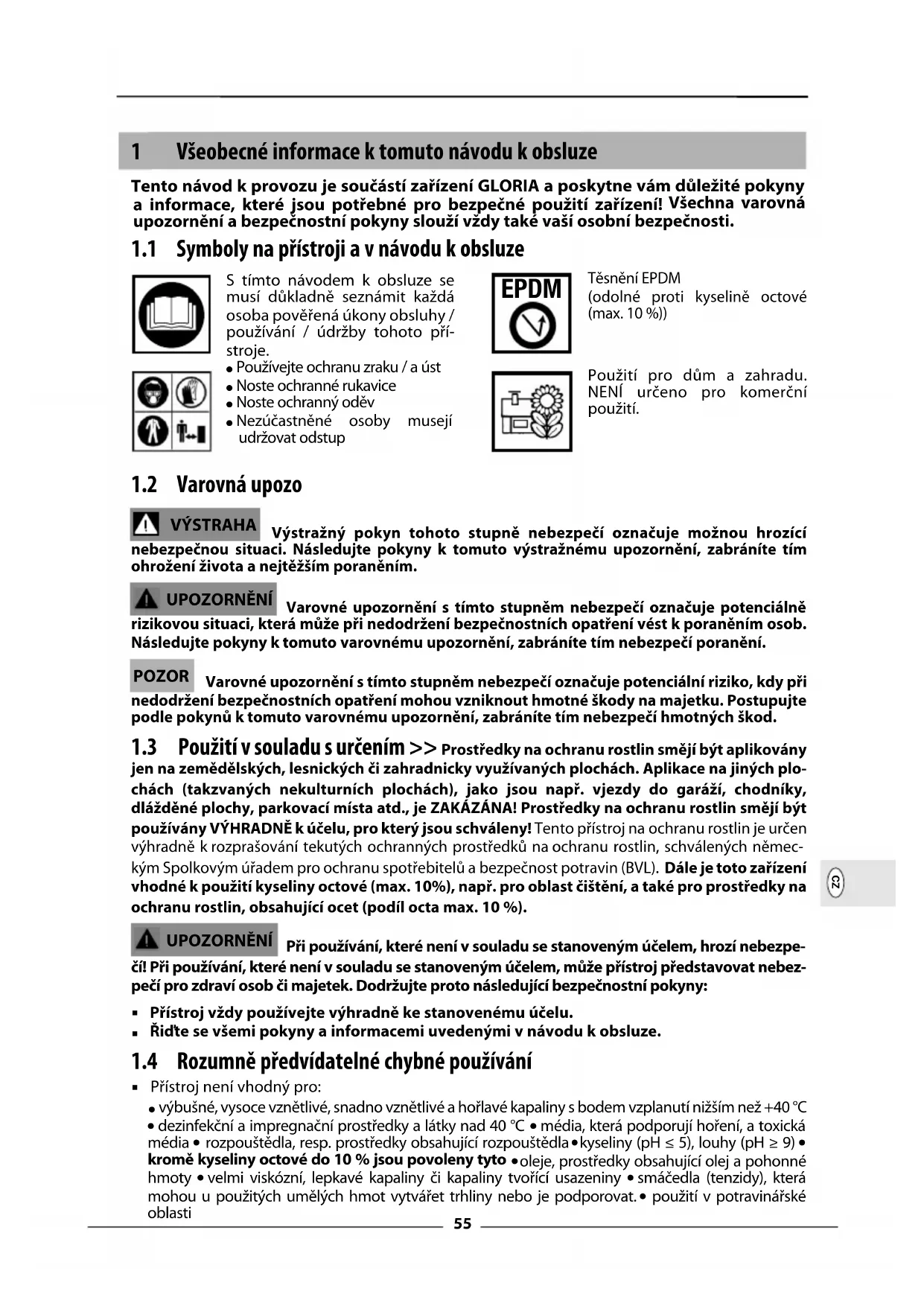

Všeobecné informace k tomuto návodu k obsluze

Tento návod k provozu je součástí zařízení GLORIA a poskytne vám důležité pokyny a informace, které jsou potřebné pro bezpečné použití zařízení! Všechna varovná upozornění a bezpečnostní pokyny slouží vždy také vaší osobní bezpečnosti.

Symboly na přístroji a v návodu k obsluze S tímto návodem k obsluze se musí důkladně seznámit každá osoba pověřená úkony obsluhy / používání / údržby tohoto pří-stroje. l Používejte ochranu zraku / a úst l Noste ochranné rukavice l Noste ochranný oděv l Nezúčastněné osoby musejí udržovat odstup Těsnění EPDM (odolné proti kyselině octové (max. 10 %))

Použití pro dům a zahradu. NENÍ určeno pro komerční použití. EPDM

Výstražný pokyn tohoto stupně nebezpečí označuje možnou hrozící nebezpečnou situaci. Následujte pokyny k tomuto výstražnému upozornění, zabráníte tím ohrožení života a nejtěžším poraněním. Varovné upozornění s tímto stupněm nebezpečí označuje potenciálně rizikovou situaci, která může při nedodržení bezpečnostních opatření vést k poraněním osob. Následujte pokyny ktomuto varovnému upozornění, zabráníte tím nebezpečí poranění. Varovné upozornění s tímto stupněm nebezpečí označuje potenciální riziko, kdy při nedodržení bezpečnostních opatření mohou vzniknout hmotné škody na majetku. Postupujte podle pokynů ktomuto varovnému upozornění, zabráníte tím nebezpečí hmotných škod.

1.3 Použití v souladu s určením >> Prostředky na ochranu rostlin smějí být aplikovány

jen na zemědělských, lesnických či zahradnicky využívaných plochách. Aplikace na jiných plo-chách (takzvaných nekulturních plochách), jako jsou např. vjezdy do garáží, chodníky, dlážděné plochy, parkovací místa atd., je ZAKÁZÁNA! Prostředky na ochranu rostlin smějí být používány VÝHRADNĚ k účelu, pro který jsou schváleny! Tento přístroj naochranu rostlin je určen výhradně krozprašování tekutých ochranných prostředků naochranu rostlin, schválených němec- kým Spolkovým úřadem pro ochranu spotřebitelů abezpečnost potravin (BVL). Dále je toto zařízení vhodné k použití kyseliny octové (max. 10%), např. pro oblast čištění, a také pro prostředky na ochranu rostlin, obsahující ocet (podíl octa max. 10 %). Při používání, které není v souladu se stanoveným účelem, hrozí nebezpe- čí! Při používání, které není v souladu se stanoveným účelem, může přístroj představovat nebez- pečí pro zdraví osob či majetek. Dodržujte proto následující bezpečnostní pokyny: Přístroj vždy používejte výhradně ke stanovenému účelu. Řiďte se všemi pokyny a informacemi uvedenými v návodu k obsluze.

1.4 Rozumně předvídatelné chybné používání

Přístroj není vhodný pro: l výbušné, vysoce vznětlivé, snadno vznětlivé a hořlavé kapaliny s bodem vzplanutí nižším než +40 °C

dezinfekční a impregnační prostředky a látky nad 40 °C média, která podporují hoření, a toxická média rozpouštědla, resp. prostředky obsahující rozpouštědla kyseliny (pH ≤ 5), louhy (pH ≥ 9) kromě kyseliny octové do 10 % jsou povoleny tyto oleje, prostředky obsahující olej a pohonné hmoty velmi viskózní, lepkavé kapaliny či kapaliny tvořící usazeniny smáčedla (tenzidy), která mohou u použitých umělých hmot vytvářet trhliny nebo je podporovat. použití v potravinářské oblasti VÝSTRAHA UPOZORNĚNÍ POZOR UPOZORNĚNÍ RZ_prima5+_978904-01.qxp_Text_CZ_prima 5 PLUS 27.08.21 12:05 Seite 5556

1.5 Omezení odpovědnosti >>

Důrazně poukazujeme na to, že podle zákonných předpisů o ručení za výrobek neručí naše společnost za škody způsobené dodávaným přístrojem, pokud byly tyto škody způsobeny nedodržováním pokynů v návodu k obsluze, nesprávným používáním, neod- bornou opravou nebo nebyly při výměně dílů použity originální díly a opravu neprovedlo naše zákaznické středisko nebo autorizovaný servis. To platí také pro díly příslušenství. 2 Pro vaši bezpečnost

2.1 Základní bezpečnostní pokyny

Opravy těchto přístrojů smějí provádět pouze servisy. Náhradní díly objednávejte u specializo- vaného prodejce.

Tento přístroj mohou používat děti starší 16 let a osoby s omezenými fyzickými, smyslový- mi nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud pracují pod dohledem nebo byly instruovány ohledně bezpečného používání zařízení a pochopily příslušná vyplývající rizika. Nedovolte dětem hrát si s přístrojem. Čištění a údržbu prová- děnou uživatelem nesmí provádět děti bez dozoru.

Tento přístroj se nesmí používat při únavě, nemoci nebo pod vlivem alkoholu nebo jiných drog nebo léků.

Přístroj vždy používejte pouze ke stanovenému účelu!

Při předání přístroje jiným osobám předejte spolu s ním vždy také tento návod k obsluze!

Zajistěte přístroj během přepravy, abyste zabránili vytečení rozprašované kapaliny.

Před každým uvedením rozprašovače do provozu pravidelně kontrolujte bezvadný stav a funkci ovládacích částí, které jsou vystaveny tlaku, a bezpečnostního ventilu. Zejména dávejte pozor na těsnost šroubovací přípojky a šroubení. U materiálu zkontrolujte vznik trhlin, křehkost a korozi. Při podezření, že je přístroj poškozený, ho okamžitě přestaňte používat.

Přístroj nenechávejte bez dozoru, pokud je v provozu.

Chraňte přístroj před dlouhodobým působením přímého slunečního záření a mrazu.

Přístroj není určen k uchovávání kapalin, každý den po použití jej vyprázdněte a pro- pláchněte.

Kapaliny nestříkejte na horké povrchy.

Ucpané trysky se nesmějí profukovat ústy.

Při odšroubování rozprašovacích trubek nemiřte jejich koncem proti sobě.

Rozprašovacím proudem nikdy nemiřte na osoby ani na zvířata.

Doporučujeme, abyste po dvouletém používáním nechali rozprašovače z opatrnosti podrobit zvláštní důkladné kontrole - nejlépe výrobcem.

Používejte vždy pouze originální náhradní díly a příslušenství GLORIA.

Nikdy nepoužívejte opotřebené, upravené ani vadné náhradní díly či příslušenství.

Maximální životnost přístroje je 10 let.

2.2 Zdravotní rizika

Nebezpečí ohrožení zdraví stykem s prostředky na ochranu rostlin! Postřik může v důsledku vdechnutí, pozření nebo absorpcí pokožkou způsobit poškození zdraví. Pokud se objeví symptomy nebo v případě pochyb přivolejte lékaře. Dodržujte proto následující bezpečnostní pokyny:

Postupujte podle bezpečnostních pokynů na etiketách postřiků. Dodržujte uvedenou max. kon- centraci. Noste ochranný oděv a ochranné brýle.

Vždy si vyžádejte bezpečnostní list od výrobce postřiku a dodržujte jej.

Riziko materiálních škod Přístroj nenechávejte delší dobu pod tlakem. Kvůli čpavkovým parám (nebezpečí prasknutí mosazi) neskladujte přístroj ve stájích, neplňte do něj žádné dusíkaté a fosforečné roztoky.

3 Před použitím přístroje

3.1 Stav při dodání >>

Přístroj se standardně dodává v následujícím provedení: (viz obrázek na straně 2):

4 Technické parametry Tlakové stříkací: prima 5 Plus; Číslo vy robku: 000106.0000 přípustný provozní přetlak: 3 bar / max. množství náplně: 5 litrů / celkové množství náplně: 8 l / přípustná provozní teplota: 0 °C – 40 °C / hmotnost obalu: 1,4 kg / celková hmotnost: 6,4 kg / reaktivní síla na trysce: < 5 N / držák rozprašovací trubky / pístový manometr s integrovaným bez- pečnostním ventilem / materiál nádoby/materiál čerpadla: polyetylén Upozornění k výběru trysek

6 Uvedení do provozu

6.1 Nádobu naplňte vodou, vytvořte tlak a zkontrolujte bezpečnostní ventil “L“

6.2 Vypusťte z nádoby vzduch, vylijte vodu a naplňte nádobu prostřed-

kem na ochranu rostlin >> Obrázky

Dodržujte pokyny výrobce postřiku i údaje o dávkování.

6.3 Přivedení tlaku a postřikování >>

Po čerpání zablokujte ovládání čerpadla „A“ tak, že čerpadlo stisknete zcela dolů a ovládáním budete otáčet ve směru hodinových ručiček přes odpor až nadoraz.

Ovládací páku rychlouzavíracího ventilu stiskněte dolů, proces postřikování se aktivuje.

Pokud postřikovací tlak klesá, resp. na pístovém manometru již není vidět žlutá značka, proveďte dočerpání. Nepřekračujte přípustný provozní tlak max. 3 bar.

A Ovládání čerpadla B Těleso čerpadla C Přípojka hadicového vedení D Úchyt stříkací trubky 1 E Úchyt stříkací trubky 2 F Kontrola množství náplně G 4 x Nožičky H Rychlouzavírací ventil z celoplastu I Plastová postřikovací trubka s tryskou J Prodlužovací tryska 40 cm K Popruhy L Pístový manometr s integrovaným bez- pečnostním/tlakovým odlehčovacím venti- lem M Plnicí trychtýř N 1 x návod k obsluze a informace o výrobku Další díly příslušenství jsou obsaženy v samostat- ném balení. Podoba rozprašování Otvor úhel rozprašováníPrůtočné množství V l/min při tlaku/barOznačení Optim. tlak FiltrVnitřní kužel 1 mm 0-60° 0,33/0,43/0,49/0,54 Mosaz 1,5 - 3 bar série1,5 / 2,0 / 2,5 / 3,0 POZOR Žlutá značka: Pracujete s optimálním rozstřikovacím tlakem. Červená značka: Pokud překročíte optimální rozprašovací tlak, NEPOKRAČUJTE dále, zařízení odvzdušněte. RZ_prima5+_978904-01.qxp_Text_CZ_prima 5 PLUS 27.08.21 12:05 Seite 5758

7 Odstavení přístroje

7.1 Vyprazdňování a čištění >>

Nebezpečí ohrožení zdraví vytékajícím postřikem! Dodržujte bezpečnost- ní pokyny v tomto návodu. Při likvidaci zbytkového množství dodržujte platné zákony a zadání výrobců prostředku.

Nejprve zcela odvzdušněte stojící nádobu tak, že zatáhnete za pístový manometr s integro- vaným bezpečnostním ventilem „L“ a necháte vzduch zcela uniknout.

Čerpadlo nyní proti směru hodinových ručiček opatrně rozšroubujte, nejprve jen několik otoček závitu, aby mohl uniknout stlačený vzduch, který příp. zůstane v nádobě. Teprve nyní čerpadlo zcela vyšroubujte a odeberte.

Zbývající množství NEVYLÉVEJTE do výlevky, ale plnicím otvorem je přelijte do vhodného kanystru.

Dodržujte národní předpisy ohledně bezpečnosti práce, platné na místě provozu přístroje, a plat- né národní předpisy o provozu přístroje.

Při opravách používejte pouze originální náhradní díly GLORlA (viz obchod snáhradními díly GLORIA https://shop.gloriagarten.de).

Opravy přístroje smějí provádět pouze servisy GLORlA.

Těsnění pravidelně potírejte silikonovým tukem GLORIA.

Další příslušenství najdete na www.gloriagarten.de

Přístroj i postřiky proto uchovávejte mimo dosah dětí. Přístroj vyprázdněte a vyčistěte tak, jak je uvedeno v kapitolách 7.1. 8 Problémy s přístrojem 9 Likvidace Vyprázdněné a znehodnocené zařízení musí být odevzdáno ve sběrně a materiály musejí být pro recyklaci roztříděny. Již nepotřebné obalové materiály vždy zlikvidujte podle předpisů platných v daném místě.

EU prohlášení o shodě

EU prohlášení o shodě pro konstrukční skupinu ve smyslu článku 4, odstavec 3 směrnice o tlakových zařízeních 2014/68/EU // GLORIA Haus- und Gartengeräte GmbH; Därmannsbusch 7; D-58456 Witten potvrzuje, že tlakové části tlakového postřikovače prima 5 Plus jsou v souladu s 2014/68/EU, článek 4, odstavec 3. Witten, 01.12.2018 Ludger Strunk (vedoucí vývoje a konstrukce)

VÝSTRAHA UPOZORNĚNÍ Porucha Příčina Odstranění U přístroje netěsní hadicové šroubení Netěsné hadicové vedení Dotáhněte převlečnou matici, a proveďte tlakovou zkoušku s použitím vody Nesprávný obrazec rozstřiku trysky Tryska je částečně zanesena Znečištěný filtr v rychlouzavíracím ventilu Vyčistěte filtr a trysku Čerpadlo negeneruje tlak Opotřebovaný O kroužek na pístu Vyměňte O kroužek RZ_prima5+_978904-01.qxp_Text_CZ_prima 5 PLUS 27.08.21 12:05 Seite 5859
