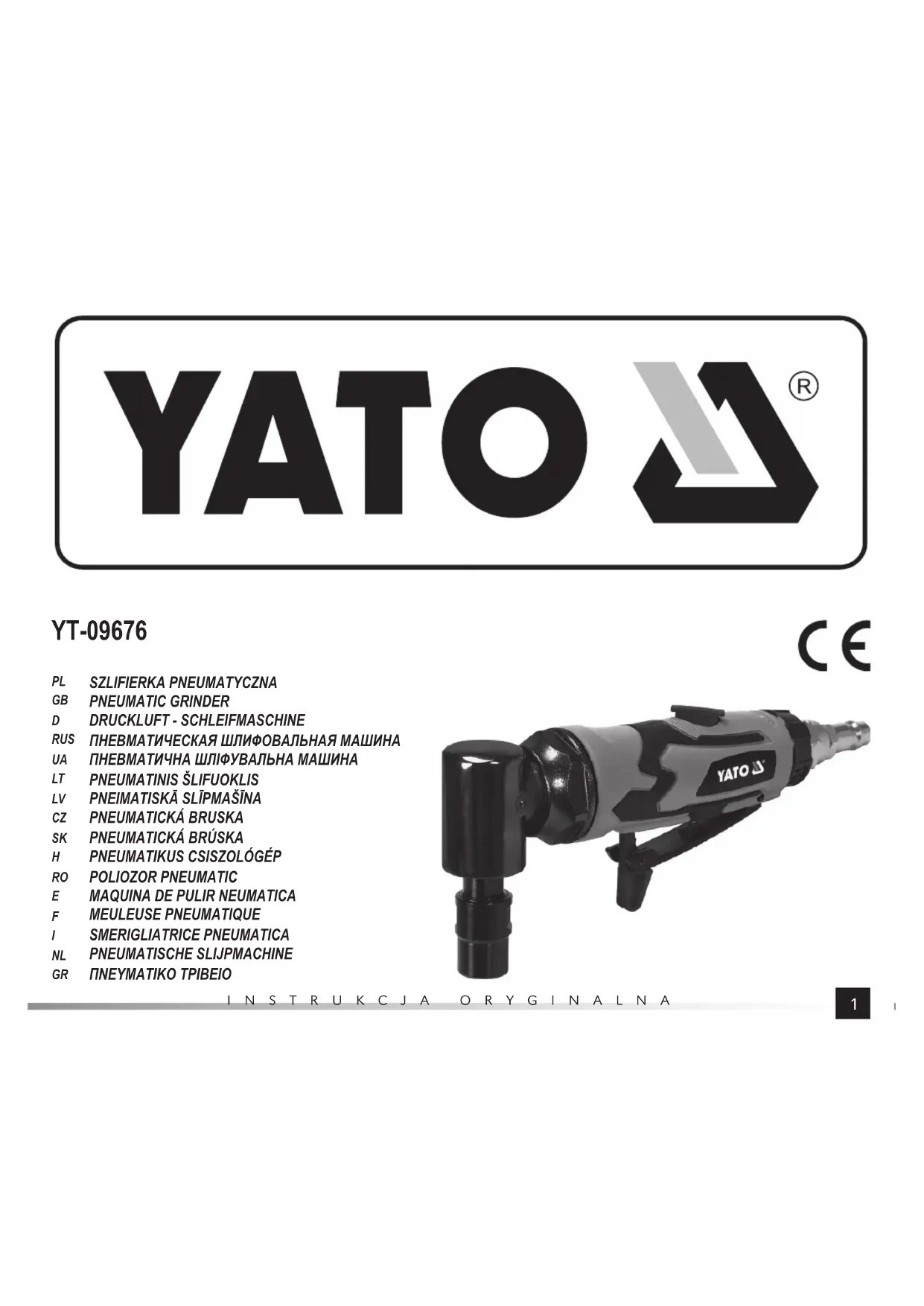

MODE D'EMPLOI YT09676 Yato

3. levier de marche / arrêt (déclencheur)

6. touches pour le porte-outil

7. réglage de pression

8. verrouillage du levier de marche-arrêt

Meuleuse pneumatique est un outil avec un jet d’air comprimé à la bonne pression. À l’aide de disques de tronçonnage et de meulage sont possible découpage et ponçage de matériaux divers. Travail sécuritaire, fi able et valide de l’outil dépend le bon fonctionnement, parce que: Avant de travailler avec l’outil, vous devez lire le manuel dans son intégralité et conservez-le. Pour toute blessure et les dommages causés par l’utilisation contraire à la destination, n’est pas conforme Règlement sur la sécurité et les recommandations contenues dans ce manuel, le fournisseur ne seront pas responsables. L’utilisation d’une mauvaise utilisation des outils, se traduit également dans la perte des droits de l’utilisateur pour garantir, ainsi qu’à l’égard de la non-conformité avec l’accord. MATÉRIEL La meuleuse est équipée d’un couplage de l’attacher au système aérien. Condition qu’ils soient aussi clés à fi xer le porte-accessoire.

Paramètre L’unité de mesure La valeur Numéro de catalogue YT-09676 Le poids [kg] 0,48 Le diamètre de la tubulure d’air (PT) [‘’] / [mm] 1/4 / 6,3 Le diamètre de l’air d’alimentation fl exible (interne) [‘’] / [mm] 3/8 / 10 Les tours [min

] 20 000 Le diamètre du porte-outil [mm] 6 Diamètre maximal de l’équipement [mm] 50 Pression de service maximale [MPa] 0,63 Le débit d’air nécessaire (6,2 bars) [l/min] 113 Pression acoustique (EN ISO 15744) [dB (A)] 92,0 ± 3,0 Puissance acoustique (EN ISO 15744) [dB (A)] 103,0 ± 3,0 Vibration (EN 28662 - 1) [m/s

] 1,4 ± 1,5 CONDITIONS DE SÉCURITÉ GÉNÉRALE Mise en garde ! Outil pneumatique pendant le fonctionnement, il est recommandé de toujours suivre les règles élémentaires de sécurité au travail, y compris celles indiquées ci-après, afi n de réduire les risques d’incendie, d’électrocution et pour éviter les blessures. Avant l’utilisation de cet outil, lisez toutes les instructions et conservez-le. Attention! Lire toutes les instructions ci-dessous. Avec eux le non-respect peut conduire à choc électrique, un incendie ou des blessures. Le concept de « outil pneumatique » utilisé dans les instructions se référer à tout appareil propulsé pneumatique sous pression.

SUIVEZ LES INSTRUCTIONS CI-DESSOUS

Règles générales de sécurité Avant de commencer l’installation, fonctionnement, réparation, maintenance et accessoires de changement ou lorsque vous travaillez près les outils pneumatiques en raison des nombreux risques, vous devez lire et comprendre les consignes de sécurité. N’eff ectuez pas ces étapes peuvent entraîner des blessures graves. Installation, réglage et installation d’outils pneumatiques peuvent être exécutées que par un personnel qualifi é et formé. Ne modifi ez pas les outils. Modifi cations peuvent réduire l’effi cacité et le niveau de sécurité et augmenter le risque de l’opérateur. Ne jetez pas les consignes de sécurité, vous devez passer les outils de l’opérateur. Ne pas utiliser d’outil pneumatique s’il est endommagé. L’outil devrait être soumis à une inspection périodique pour la visibilité des données requises ISO 11148. L’employeur/client doit communiquer avec le fabricant pour remplacer la plaque signalétique de chaque fois quand c’est nécessaire. Risques associés aux pièces jetées Dommages à l’ouvrage, accessoires ou outil même inséré peut entraîner d’éjection de pièces à haute vitesse. Utilisez toujours des lunettes de protection résistant aux chocs. Le68

INSTRUCTIONS ORIGINALES degré de protection doit être sélectionné en fonction du travail à faire. S’assurer que le matériau est solidement fi xé en place. Vérifi ez régulièrement si la vitesse de l’outil n’est pas supérieure à la valeur du visible sur la plaque. Commande doit être montée sans outils d’insertion, et conformément aux recommandations du fabricant. Assurez-vous que les étincelles et fragments créées dans le cadre de travail n’entraîne pas un danger. Débrancher l’outil de prise de courant avant de changer l’outil inséré ou remplacement. Vous devez constamment tenir compte du risque pour les passants. Les risques de s’emmêler Risque de s’emmêler peut provoquer un étouff ement et/ou blessure où les vêtements sont amples, les bijoux, les cheveux ou les gants ne sont pas tenus à l’écart ou d’accessoires. Risques liés au travail Pour éviter l’intersection des mains et autres parties du corps, vous devriez éviter contact avec rotation broche et outil peut être inséré. L’utilisation d’outils peut laisser les mains de l’utilisateur, tels que l’écrasement, coup, coupe et à l’abrasion et chaud. Vous devez habiller gants appropriés pour protéger vos mains. L’opérateur et le préservatif doivent être physiquement aptes à faire face à la quantité, le poids et les machines-outils. Maintenez l’outil correctement. Gardez votre volonté de se lever au mouvement normal ou inattendue et garde toujours à leur disposition à deux mains. Garder l’équilibre et les paramètres de sécurité. Portez des lunettes de sécurité, il est recommandé que correspon- dait un gant et une tenue de protection. N’utilisez pas de tenir le tournant à une vitesse supérieure à la cote de vitesse. Dans le cas d’un outil de travail au-dessus de la tête, appliquer un casque protecteur. Attention car l’outil inséré tourne encore pendant un certain temps après la sortie de l’actionneur. Selon le matériau vous prenne en compte les risques d’explosion ou d’incendie. Risques liés aux mouvements répétitifs L’application d’outils pneumatiques au travail consistant dans la répétition des mouvements, l’opérateur est exposé à l’expérience inconfort mains, bras, épaules, cou ou autres parties du corps. En cas d’utilisation d’outils pneumatiques, l’opérateur doit prendre une posture confortable pour assurer une installation correcte de vos pieds et éviter les étranges ou non fournir l’équilibre. L’opérateur doit changer l’attitude lors des travaux long, cela vous aidera à éviter l’inconfort et la fatigue. Si l’opérateur est des symptômes tels que ma- laise persistant ou récurrent, douleur, lancinante douleur, picotement, engourdissement, brûlure ou raideur. On ne devrait pas les ignorer, vous devez informer votre employeur et consultez votre médecin. Risques associés aux accessoires Débrancher l’outil de prise de courant avant de changer l’outil inséré ou accessoires. Utilisez les accessoires et consommables que dans les tailles et de types, qui sont recommandés par le fabricant. Ne pas utiliser d’accessoires dans d’autres tailles et types. Éviter de diriger le contact avec l’outil peut être inséré pendant et après le travail, il peut être chaud ou épicé. Vérifi er si la vitesse maximale des outils de travail à insérer est supérieure à la vitesse nominale Sanders ou polisseurs. Vérifi er si la vitesse maximale des outils de travail à insérer est supérieure à la vitesse nominale de l’outil. Vous ne devriez jamais monter le disque de ponçage, la lame de coupe ou coupe sur une machine de meulage. Maier, qui est endommagé peut provoquer des blessures très graves ou mortelles. N’utilisez pas de disques fi ssurés ou cassés, ni les disques qui ont été abandonnées. Utilisez seulement les outils autorisés inséré avec le bon diamètre du mandrin. Devrait être une attention sur le fait que la vitesse de rotation du point de montage doit être réduite en raison de l’augmentation de la longueur de l’arbre entre la fi n de la Manche et le point de montage. Assurez-vous que la longueur minimale des outils mandrin zaciśniętego titulaire doit être au moins 10 mm (vous devez également prendre en compte les recommandations du fabricant de l’outil inséré). Méfi ez-vous des erreurs en ajustant le diamètre des outils mandrin inséré et serrage d’outils pneumatiques. Risques liés aux lieux de travail Glissades, trébuchements et chutes sont les principales causes de blessures. Attention, une surface glissante causée par l’utilisation d’outils, ainsi que les menaces causées par l’installation de déclenchement. Procéder avec prudence dans un environnement inconnu. Il peut y avoir certains dangers cachés, tels que l’électricité ou autres lignes de services publics. Outil pneumatique n’est pas prévu pour une utilisation dans des zones potentiellement explosives et n’est pas isolé du contact avec l’électricité. Assurez-vous qu’il n’y a pas de câbles électriques, conduites de gaz, etc., qui peuvent comporter le risque en cas de panne à l’aide de l’outil. Dangers des fumées et poussières Poussières ou fumées résultant de l’utilisation des outils à air comprimé peuvent provoquer des condition de mauvaise santé (telles que le cancer, malformations congénitales, l’asthme ou l’infl ammation de la peau), vous avez besoin : évaluation des risques et de mettre en œuvre des mesures de contrôle appropriées à l’égard de ces risques. L’éva- luation des risques devrait inclure l’impact des poussières produites en utilisant les outils et la capacité à la pour colère de la poussière existante. Sortie d’air doit être orienté de telle façon à minimiser l’excitation dans un environnement poussiéreux. Où sont les poussières ou les vapeurs, la priorité devrait être de contrôler leurs émissions à la source. Tout intégré des fonctions et des équipements pour la collecte, l’extraction ou de réduire la poussière ou de fumée doit être correctement utilisée et entretenue conformément aux recommandations du fabricant. Utiliser une protection respiratoire, conformément aux instructions de l’employeur, selon les prescriptions d’hygiène et de sécurité. Service et l’entretien des outils pneumatiques doivent être eff ectués selon les recommandations du manuel d’entretien, cela réduira les émissions de fumées et poussières. Choisir,69

INSTRUCTIONS ORIGINALES entretenir et remplacer les outils insérés conformément aux recommandations du manuel, pour empêcher la croissance des fumées et poussières. Traitement de certaines matières peut provoquer les vapeurs montantes et les particules qui produisent le risque d’explosion. La menace du bruit Exposition, sans sécurité, bruit élevé les niveaux peuvent causer permanente et irréversible de plaidoirie de perte et autres problèmes tels que l’acouphène (bourdonnement, bourdonnement, siffl ement ou bourdonnement dans les oreilles). Il est nécessaire à l’évaluation des risques et de mettre en œuvre des mesures de contrôle appropriées à l’égard de ces risques. Les contrôles appropriés afi n de réduire le risque peuvent comprendre des activités telles que : matériaux d’isolation pour éviter les „textes” de la pièce de son. Utiliser une protection auditive conformément aux instructions de l’employeur, selon les prescriptions d’hygiène et de sécurité. Service et entretien des outils pneumatiques doivent être eff ectués selon les recommandations du manuel, permettra d’éviter l’augmentation de niveau de bruit inutile. Si l’outil pneumatique dispose d’un silencieux, vous devriez toujours s’assurer qu’il est monté correctement lorsque vous utilisez l’outil. Choisir, entretenir et remplacer les outils usés insérés conformément aux recommandations du manuel. Vous éviterez ainsi l’augmentation inutile du bruit. Risque de vibration L’exposition aux vibrations peut-être causer des dommages permanents aux nerfs et sang off re aux mains et aux bras. Garder les mains loin les fentes de tournevis. Vous devrez Habillez-vous chaudement lorsque vous travaillez à basse température et gardez vos mains chaudes et sèches. Si vous ressentez un engourdissement, picotements, douleur ou blanchiment de la peau des doigts et des mains, cesser d’utiliser les outils à air comprimé, puis informer l’employeur et consultez votre médecin. Soins et entretien les outils pneumatiques conformément aux recommandations du manuel, permettra d’éviter l’augmentation inutile du niveau de vibration. Ne pas utiliser des chapeaux usés ou mal ajustées car il peut provoquer une augmentation signifi cative du niveau de vibration. Choisir, entretenir et remplacer les outils usés insérés conformément aux recommandations du manuel. Cela permettra d’éviter les vibrations inutiles. Où possible devrait être utilisé pour protéger l’ensemble. Si possible, vous devriez étayer la grille de poids, l’outil ou l’équivalent. Bâton de lumière de l’outil, mais une préhension sûre, en prenant en compte les forces de la réaction nécessaire, car le risque de vibration est généralement plus volumineux, lorsque la force de la poignée est plus élevée. Un appareil mal monté ou endommagé inséré peut provoquer de niveau de vibrations accrue. Consignes de sécurité supplémentaires pour les outils pneumatiques Air sous pression peut causer des blessures graves: -toujours couper l’alimentation en air, tuyau d’évacuation d’air de pression et débrancher l’outil de d’air lorsqu’il n’est pas utilisé, avant de changer d’accessoire ou d’eff ectuer des réparations; -ne jamais diriger l’air à vous-même ou quelqu’un d’autre. Frapper un serpent peut causer des dommages graves. Vous devriez toujours vérifi er endommagés ou perdre les fl exibles et raccords. Air froid doit être dirigé loin les mains Chaque fois que j’ai utilisé les connexions universelles qui sont serrés (griff e), utilisez des épingles de sûreté et connecteurs pour se prémunir contre le risque de dommages pour les raccords entre les tuyaux et le tuyau et l’outil. Ne pas dépasser la pression d’air maximale spécifi ée pour l’outil. Ne transportez jamais l’outil de maintien du fl exible.

LES CONDITIONS D’UTILISATION

Assurez-vous que la source d’air comprimé permet de créer la pression adéquate et fournir le débit d’air nécessaire. Dans le cas de l’approvisionnement en trop réducteur de pression d’air doit être utilisé avec la soupape de sécurité. Outil pneumatique doit être fourni par le fi ltre et lubrifi cateur. Cela va dans le même temps, la pureté de l’air, humidifi ca- tion de l’huile. La condition du fi ltre et lubrifi cateur doit être vérifi é avant chaque utilisation et, lorsque approprié, nettoyer le fi ltre ou composent une pénurie de pétrole graisseur. Cela va assurer le bon fonctionnement des outils et prolonger sa durée de vie. Dans le cas de l’utilisation de poignées supplémentaires ou du support rack, assurez-vous que l’outil est correctement et en toute sécurité. Vous devez adopter une attitude appropriée pour contrer les outils de mouvement, normal ou inattendue de couple. Méfi ez-vous de le travail d’environnement, le broyeur peut facilement couper à travers. N’utilisez pas de meules et outils de meulage conçus pour surface latérale pour le découpage. N’utilisez pas de disques ou les disques à tronçonner pour le fraisage. Samomocujące disques de ponçage sont concentriques sur l’oreill er, machines de meulage. Lorsque vous éteignez l’appareil, vous devez attendre que le rangement de son pour stopper l’outil rotation. Avant l’installation de matériel supplémentaire, assurez-vous que la vitesse de rotation maximale de l’équipement est supérieure à la vitesse de rotation de la meuleuse. Ne pas utiliser d’appareils avec poignées d’autres dimensions que celles énumérées dans les instructions. Insertion de l’outil doit être fermement et solidement dans le porte-outil. N’utili- sez pas de bagues de réduction et le manchon pour correspondre au diamètre de la broche de l’outil et la meule. Élément abrasif devrait être stockée et utilisée conformément aux instructions du fabricant de l’équipement. Ne pas utiliser un équipement endommagé. Équipement avec tous les défauts doit être immédiatement remplacé par la nouvelle et effi cace. Vérifi er l’état de l’outil et la broche poignées pour usure ou d’endommagement.70

INSTRUCTIONS ORIGINALES Ne fonctionne pas à la place de diapositives de ski-avec un risque élevé d’explosion. Étincelles produites alors que le travail peut être la cause de l’incendie. Après avoir monté la meule fonctionner pendant environ 30 secondes dans une position sûre. Arrêter immédiatement la machine si les vibrations élevées observées, ou autres défauts dans le comportement de la meuleuse. Toute irrégularité doit être retirée avant le prochain lancement de la meuleuse. Assurez-vous que la vitesse de broyage n’est pas plus grande que celle indiquée sur la plaque signalétique. Pendant le fonctionnement de certains matériaux peuvent être fumées et poussières toxiques ou infl ammables. Travailler dans des endroits bien aérés et utiliser les équipements de protection individuelle. Quelle sélection des mesures de sauvegarde devrait prendre en compte le type de pièce. Veillez à ce que des étincelles et des déchets alors que le travail ne présentent pas un danger. Utiliser les équipements de protection individuelle tels que gants, tablier, casque. Dans le cas d’une chute outils sur ściernicą, avant de vous devraient soigneusement vérifi er l’état de la meule.

UTILISATION DES OUTILS

Avant chaque utilisation de l’outil, assurez-vous qu’aucun élément du circuit pneumatique n’est pas endommagé. En cas de dommages sont observés, elle doit être immédiate- ment remplacée par une nouvelle mise en page d’éléments intacts. Avant chaque utilisation du pneumatique doit drainer l’humidité condensée à l’intérieur du compresseur, outils et fi ls. Branchement d’outils pneumatiques La fi gure montre la manière recommandée pour relier des outils pneumatiques. Indique comment fournir la meilleure utilisation possible des outils et aussi prolonger la vie de l’outil. Laisser quelques gouttes d’huile de viscosité SAE 10 à l’entrée d’air. Air inlet thread fermement et en toute confi ance vissé l’extrémité droite pour rejoindre l’air tuyau d’arrivée. (II) Le pilote est à l’arrêt outils Fixez l’embout approprié. Travailler avec pneumatique outils utilisent uniquement des accessoires conçus pour fonctionner avec les outils des clés à chocs. Défi nir le bon sens de rotation. (F) le chiff re d’aff aires moyen conformément à la directive dans le sens horaire, la lettre R, le chiff re d’aff aires des aiguilles. Où il est possible de régler la pression (couple). Raccorder l’outil à air système utilisant le tuyau d’un diamètre intérieur de 3/8’’ /10 mm veiller à ce que la résistance du tuyau doit être au moins 1, 38 MPa. (III) Exécutez l’outil pendant quelques secondes, en vous assurant qu’il ne provient pas de vibrations ni de bruits suspects. Démarrage et arrêt de l’outil Attention ! Avant de démarrer l’outil pneumatique, s’assurer que l’outil insérable n’entre en contact avec aucun objet ou partie du corps. L’outil est actionné par un levier qui ouvre la vanne d’air et assure ainsi l’alimentation en air comprimé de l’entraînement de l’outil. Si le levier est équipé d’une serrure qui em- pêche d’appuyer accidentellement sur le levier. Tourner le verrouillage pour le rendre parallèle au levier, puis tirer le levier contre le boîtier de l’outil. Ceci lancera l’outil. Laisser l’outil atteindre sa vitesse nominale et seulement ensuite commencer à travailler. L’outil s’arrête lorsque la pression sur le levier est relâchée. Le levier revient automatiquement en position de repos et le mécanisme de verrouillage sécurise le levier. Veuillez noter que l’outil insérable peut toujours se déplacer dans l’outil. Ne pas ranger l’outil avant l’arrêt complet de l’outil insérable. Installation et remplacement du matériel (IV) Assurez-vous que la vitesse de rotation maximale de l’équipement est supérieure à la vitesse de rotation de la meuleuse. Vous devez suivre les recommandations des fabricants de meules pour la vitesse et la longueur de la tige, qui se trouve dans l’axe. Prenez la broche et dévisser l’écrou de retenue jusqu’à ce que la poignée permet de monter du matériel. Montez l’élément de sorte que la broche s’agit d’au moins 10 mm mandrin. En utilisant les touches et vissez fermement l’écrou sur l’axe de la vis. Les travaux Choisissez l’outil approprié pour un mode de fonctionnement donné. Avant de commencer, vous devez autoriser roue portée pleine vitesse de meulage. De payer seulement la meule tournante. Faire pression sur un tel outil, qui est requis pour la transformation de la matière. Trop de pression peut endommager les meules et augmenter le risque de blessures. Survenant au cours de l’opération Iskra et peut soulever des fragments de la pièce. Il faut que les étincelles et les éphémérides fragments il causé un danger en milieu de travail.71

INSTRUCTIONS ORIGINALES ENTRETIEN Ne jamais utiliser d’essence, de solvant ou d’autres liquides infl ammables pour nettoyer l’outil. Les vapeurs peuvent être enfl ammées, provoquant une explosion et un endom- magement de l’outil sérieux. Les solvants utilisés pour nettoyer le porte-outil et le corps peut provoquer rozmiękczenie des sceaux. Soigneusement sécher l’outil avant de commencer. Dans le cas d’irrégularités dans le fonctionnement des outils, vous devriez immédiatement débrancher du système pneumatique. Tous les composants du système à air doivent être protégés contre la pollution. Contaminants qui peuvent pénétrer dans l’air peuvent endommager l’outil et autres éléments pneumatiques. Entretien de l’outil avant chaque utilisation Débranchez le système pneumatique de l’outil. Avant chaque utilisation pour permettre à une petite quantité de liquide conservateur (par exemple. WD-40) par le biais de la prise d’air. Raccorder l’outil pneumatique et fonctionner pendant environ 30 secondes. Cela va distribuer l’once liquide conservateur à l’intérieur de l’outil et nettoyez-les. Encore une fois, l’outil débrancher le système d’air. Une petite quantité d’huile SAE 10 admettre à l’intérieur de l’outil par l’ouverture d’admission d’air et les trous prévus à cet eff et. Il est recommandé d’utiliser une huile que SAE 10 prévu pour l’entretien des outils pneumatiques. Branchez l’outil et l’exécuter pendant une courte période. Notez s’il vous plaît ! WD-40 peut être pas un lubrifi ant approprié. Powycierać huile en excès, qui déborder par les évents. Gauche l’huile peut endommager les joints. Autre entretien Avant chaque utilisation de l’outil, vérifi ez que l’outil n’est pas visible pour toute trace de dommage. Transporteurs, brochage et l’arbre doivent être maintenus propres. Tous les 6 mois ou après 100 heures d’utilisation devrait être un outil pour examiner le personnel qualifi é à l’atelier. Si l’outil a été utilisé sans l’utilisation d’air recommandée SHF, augmenter la fréquence des outils de maintenance. Dépannage Vous devriez arrêter l’utilisation des outils immédiatement après la découverte d’une vulnérabilité. Témoin pourrait soutenir travail outil peut causer des blessures. Toute répa- ration ou remplacement des éléments outils, eff ectuer par du personnel qualifi é dans le centre de réparation autorisé. Vulnérabilité Une solution possible L’outil est tourné trop lentement ou ne démarre pas Laisser une petite quantité de WD-40, par le biais de l’entrée d’air. Exécutez l’outil pendant quelques secondes. Les lames peuvent adhérer au rotor. Exécutez l’outil pendant environ 30 secondes. Une petite quantité d’outil d’huile de graisse. Notez s’il vous plaît ! L’excès d’huile peuvent provoquer une diminution dans les outils électriques. Dans ce cas, vous devriez nettoyer le disque. L’outil démarre, puis relâche Le compresseur ne fournit pas d’air appropriée. L’outil exécute que l’air recueillie dans le réservoir du compresseur. Pour autant que le réservoir est vidé, le compresseur n’a pas suivi le rythme avec le remplissage des trous d’air. Connectez votre appareil à un compresseur plus effi cace. Puissance insuffi sante Assurez-vous que vos serpents ont un diamètre intérieur d’au moins telles que spécifi ées dans le tableau à l’étape 3. Vérifi er le jeu de point de pression, ou est défi nie à la valeur maximale. Assurez-vous que l’outil est correctement nettoyé et lubrifi é. En l’absence de résultats, réparer l’outil. Les outils utilisés sont recyclables, on n’est pas autorisé à se débarrasser de leurs conteneurs à déchets, car ils contiennent des substances dangereuses pour la santé humaine et l’environnement ! Aidez activement dans la gestion de l’énergie des ressources naturelles et la protection de l’environnement en distribuant retour jusqu’au point d’installations de stockage des déchets. Pour réduire la quantité de déchets enfouis, il est nécessaire de leur réutilisation, le recyclage ou la récupération sous une forme diff érente.72
