MODE D'EMPLOI LW15 Maginon

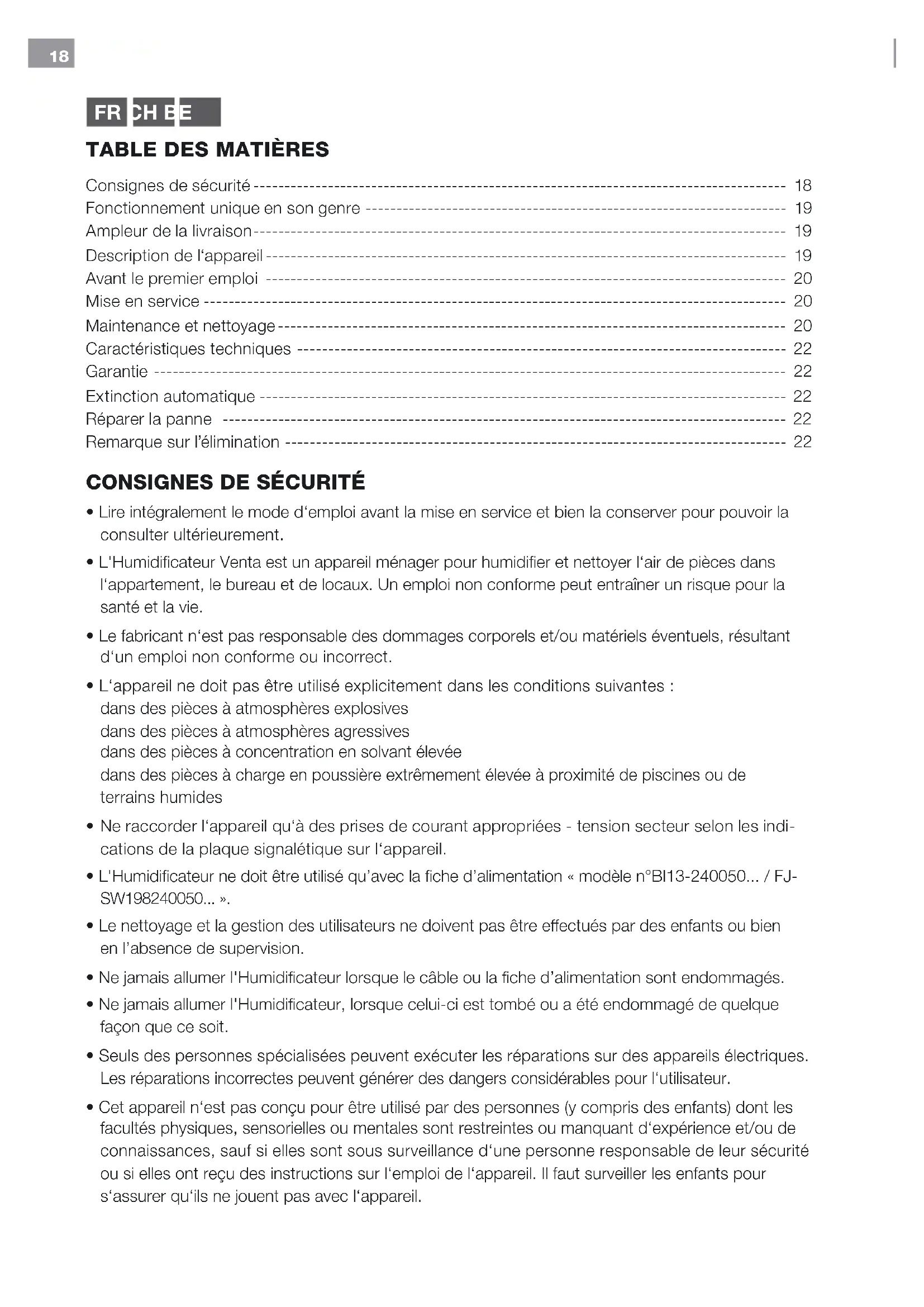

• Lire intégralement le mode d‘emploi avant la mise en service et bien la conserver pour pouvoir la consulter ultérieurement.

• L'Humidicateur Venta est un appareil ménager pour humidier et nettoyer l‘air de pièces dans l‘appartement, le bureau et de locaux. Un emploi non conforme peut entraîner un risque pour la santé et la vie.

• Le fabricant n‘est pas responsable des dommages corporels et/ou matériels éventuels, résultant d‘un emploi non conforme ou incorrect.

• L‘appareil ne doit pas être utilisé explicitement dans les conditions suivantes : dans des pièces à atmosphères explosives dans des pièces à atmosphères agressives dans des pièces à concentration en solvant élevée dans des pièces à charge en poussière extrêmement élevée à proximité de piscines ou de terrains humides

• Ne raccorder l‘appareil qu‘à des prises de courant appropriées - tension secteur selon les indi- cations de la plaque signalétique sur l‘appareil.

• L'Humidicateur ne doit être utilisé qu’avec la che d’alimentation « modèle n°BI13-240050... / FJ- SW198240050... ».

• Le nettoyage et la gestion des utilisateurs ne doivent pas être eectués par des enfants ou bien en l’absence de supervision.

• Ne jamais allumer l'Humidicateur lorsque le câble ou la che d’alimentation sont endommagés.

• Ne jamais allumer l'Humidicateur, lorsque celui-ci est tombé ou a été endommagé de quelque façon que ce soit.

• Seuls des personnes spécialisées peuvent exécuter les réparations sur des appareils électriques. Les réparations incorrectes peuvent générer des dangers considérables pour l‘utilisateur.

• Cet appareil n‘est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont restreintes ou manquant d‘expérience et/ou de connaissances, sauf si elles sont sous surveillance d‘une personne responsable de leur sécurité ou si elles ont reçu des instructions sur l‘emploi de l‘appareil. Il faut surveiller les enfants pour s‘assurer qu‘ils ne jouent pas avec l‘appareil. FR CH BE19

• Ne jamais s‘asseoir sur l‘appareil ne placer aucun objets dessus.

• Ne pas introduire d‘objets étrangers dans l‘appareil.

• Ne pas plonger la partie supérieure de l‘appareil dans l‘eau ou d‘autres liquides.

• Ne jamais retirer la che d’alimentation électrique de la prise de courant en tirant sur le câble ou avec des mains humides.

• Retirez la che d’alimentation de la prise de courant chaque fois que vous voulez nettoyer ou réparer l’appareil, le transporter ou le changer de place.

• L'Humidicateur ne doit pas être mise en marche en état entièrement démonté.

• Ne placer l'Humidicateur uniquement sur une surface plane et sèche.

• Respecter une distance de 50 cm au moins par rapport aux objets ou au mur.

• Placer l‘appareil de sorte qu‘il ne puisse pas être renversé et que personne ne puisse trébucher sur l‘appareil ou le câble.

• N‘ajouter à l‘eau que des additifs Venta originaux. La société Venta-Luftwäscher GmbH ne prend aucune garantie pour les dommages dus à des additifs externes.

• Retirez la che d’alimentation de la prise de courant, lorsque vous n’utilisez pas l’appareil. CHER CLIENT, Le système Venta de lavage d’air propose une technique unique au monde. L'Humidicateur Venta fonctionne sans éléments ltrants et est donc extrêmement hygiénique. FONCTIONNEMENT UNIQUE: L‘air sec et sale est conduit dans l‘appareil. La pile de disques en rotation avec une surface de 4,2m² garantit dans un espace minimal que l‘air sec puisse absorber l‘humidité et que l‘eau pure puisse s‘évaporer. Les particules de saleté jusqu‘à 10µm (10/1000mm) sont retenues dans l‘eau. Il n‘y a pas de ltres qui s‘encrassent à la longue. Le ltre Venta, c‘est l‘eau: tous les jours, fraîche et propre, et année après année avec la même grande performance de purication/humidication.

AMPLEUR DE LA LIVRAISON

1 × humidicateur 1 × paquet d‘échantillons de l’agent hygiénique 50 ml (quantité susant pour 2 semaines) 1 × mode d‘emploi

DESCRIPTION DE L‘APPAREIL

Partie supérieure de l‘appareil Fixation de transport Pile de disques Fixation de transport Partie inférieure de l‘appareil20

AVANT LE PREMIER EMPLOI

Prière de retirer l’emballage d’essai du polystyrène! Photo 1: Retirer la partie supérieure de l‘appareil (Image du LW 45). Retirer la xation de trans- port sur la partie supérieure. Sortir la pile de disques. Retirer la xation de transport sur la partie inférieure.

• Placer l'Humidicateur sur une surface plane et sèche à une distance de 50cm au moins par rapport au mur ou à des objets.

• Contrôlez que la che d’alimentation et le câble ne sont pas endommagés. Photo 2: Retirer la partie supérieure de l’appareil. Remplir la partie inférieure d‘eau. L‘appareil ne doit jamais être rempli alors que la partie supérieure est en place ! Hauteur de rem- plissage max.: voir le repère dans la partie inférieure (env. 5cm au-dessous du bord de la cuve). Ajouter tout le contenu du produit d‘hygiène Venta (acon échantillon 50 ml). Réinsérer la pile de disques. Photo 3: Poser la partie supérieure. Branchez l’appareil au réseau électrique. Allumez l’appareil avec la touche

– signal de fonctionnement

s’allume. Sélectionnez le niveau de ventilation souhaité 1 - 2 (pour LW 15), 1 - 2 - 3 (pour LW 25/45) avec la touche

, retirer la che de la prise de courant. Retirer la partie supé- rieure, remplir la partie inférieure d’eau fraîche. Remettre la partie supérieure en place. Allumer l’appareil avec la touche

Signal lumineux de contrôle ON / OFF Signal lumineux allumé durablement : ON Pas de signal lumineux : OFF Clignote : panne (voir « réparer la panne »)

1 - 2 (pour LW 15), 1 - 2 - 3 (pour LW 25/45)

Achage extinction automatique (voir extinction automatique)

Bouton de sélection du niveau de ventilation

1 - 2 (pour LW 15), 1 - 2 - 3 (pour LW 25/45)

TOUS LES 10 À 14 JOURS

Photo 4: Éteindre l’appareil et retirer la che d’alimentation de la prise de courant. Vider l‘eau sale. Brosser les dépôts dans la partie inférieure et rincer. Rincer la pile de disques à l‘eau. Remplir de nouveau de l‘eau dans la partie inférieure de l‘appareil. Ajouter de nouveau l‘agent hygiénique Venta. Dosage: voir échelle au dos de la bouteille. Pensez à la déconnexion automatique! Dès que la partie supérieure est retirée, l‘appareil se décon- necte automatiquement. L’ensemble des résidus dans l’élément inférieur et sur la pile de disque (dépôts blancs, vert-jaunes ou bruns) NE nuisent PAS au fonctionnement du Venta-Airwasher. Grâce à l’addition de Venta l’agent hygiénique, un fonctionnement hygiénique irréprochable est garantit. Dosage pour les modèles LW 15 = Dosage pour LW 14, LW 25 = Dosage pour LW 24, LW 45 = Dosage pour LW 44 Voir au dos de la bouteille

UNE FOIS PAR SEMESTRE

Nous vous recommandons d‘eectuer un nettoyage général annuel avec le produit de nettoyage Venta. Celui-ci a été conçu spécialement pour les matières plastiques Venta et ne les agresse pas. Prière de respecter la notice d‘emploi sur la bouteille. NETTOYAGE DE LA PARTIE SUPÉRIEURE DE L’APPAREIL Photo 5: Éteindre l’appareil et retirer la che d’alimentation de la prise de courant. Pour ouvrir la partie supérieure de l‘appareil, appuyer sur la touche de déverrouillage (cf. èche). Photo 6: Lorsque vous ouvrez la partie supérieure de l’appareil, veuillez absolument procé- der comme cela : soulevez tout d’abord les deux surfaces latérales

(avec une légère pression) et ensuite les deux battants cannelés

vers l’extérieur. Photo 7: Retirer la che du câble d’alimentation de l’unité d’entraînement

. Sortir l’unité d’entraî- nement par le haut

. Retirer le câble d’alimentation de la xation

et le sortir par le bas en se servant de l’ouverture de la partie supérieure

• Retirer la che d’alimentation pour tous les travaux de nettoyage et de maintenance!

• Ne pas démonter l’unité d’entraînement, ne pas plonger dans l’eau et ne pas faire entrer en contact avec du liquide!

• Nettoyer l’unité d’entraînement, les ailes de ventilateur et l’engrenage avec un chion sec!

• La partie supérieure démontée peut se nettoyer à l’eau courante.

• La partie supérieure démontée doit être absolument sèche avant le montage. Photo 8: Placer l’unité d’entraînement du bon côté dans la partie supérieure

. Tirer la che du câble d’alimentation par le haut, en passant par l’ouverture de la partie supérieure

et l’enfoncer dans l’unité d’entraînement jusqu’à ce qu’il s’enclenche

. Clipser le câble d’alimentation dans la xation

Photo 9: Pour fermer la partie supérieure de l‘appareil respecter absolument l‘ordre des consignes: Placer les extrémités extérieures des touches de verrouillage vers le haut ! Rabattre tout d’abord vers le haut les deux ailes cannelées

et appuyer sur les extrémités extérieures des touches de verrouillage pour fermer (voir cercles). Ensuite rabattre les deux surfaces latérales

Uniquement valable pour les pays de l‘Union européenne : il est interdit de jeter les appareils élec- triques et électrotechniques dans les ordures ménagères. Nous vous prions d‘utiliser les systèmes de ramassage et les collecteurs locaux mis à votre disposition. Vous apportez ainsi une contribution précieuse à la protection de l‘environnement et de la santé humaine. GARANTIE En raison de la grande qualité du produit, Venta-Luftwäscher GmbH garantit pour une période de deux ans à compter de la date d‘achat que ce produit est exempt de défauts s‘il est utilisé correc- tement. Dans le cas improbable où un défaut de matériau ou de fabrication se produirait, veuillez contacter l‘équipe de service VENTA ou votre revendeur. En outre, les conditions générales de garantie de Venta s‘appliquent : www.venta-luftwaescher.ch/service/garantie/, www.venta-airwasher.nl/service/garantie/ EXTINCTION AUTOMATIQUE L’appareil dispose d’une extinction automatique qui est signalée par le voyant

Problèmes Cause éventuelle Ce que vous devez faire L’appareil ne fonctionne plus.

1. La che d’alimentation électrique

2. La che du câble d’alimentation

n’est pas enfoncée et enclenchée dans l’unité d’entraînement.

1. Brancher la che dans la prise de courant, allumer

l’appareil avec la touche

2. Enfoncer la che du câble d’alimentation dans

l’unité d’entraînement jusqu’à ce qu’elle s’enclenche. Le signal de fonctionnement

clignote. Disfonctionnement du moteur/ de la boîte à vitesses. Veuillez contacter le service clients CH Tél : +41 41 – 781 15 15 NL Tél : 040 254 43 61 L’appareil s’éteint auto- matiquement quand: Ce que vous devez faire Il n’y a pas assez d’eau dans la partie inférieure de l’appareil. Éteindre l’appareil, retirer la che de la prise de courant, remplir d’eau et allumer avec la touche

. Consulter aussi «entretien et nettoyage», «quotidiennement». La partie supérieure de l’appareil a été ouverte. Refermer la partie supérieure de l’appareil en appuyant sur les bords extérieurs des touches de verrouillage. Éteindre l’appareil avec la touche

et le rallumer. La partie supérieure de l’appareil n’est pas posée ou pas bien posée sur la partie inférieure. Remettre la partie supérieure de l’appareil sur la partie inférieure. Éteindre l’appareil avec la touche

Pour les pièces* jusqu’à 25 m² jusqu’à 40m² jusqu’à 55m² Tension du réseau 100-240V/50-60Hz 100-240V/50-60Hz 100-240V/50-60Hz Surface des disques 1,4 m² 2,1 m² 4,2m² Vitesses 2 3 3 Niveau sonore 22 / 32 dBA 24 / 34 / 44 dB A 24 / 35 / 45 dBA Dimensions 26× 28×31cm 30× 30× 33cm 45× 30× 33cm Poids env. 3 kg env. 3,8 kg env. 5,8 kg Puissance du moteur (Niveau 1-2-3) env. 3 - 4Watt env. 3 - 5 - 8Watt env. 3 - 5 - 8Watt Quantité de remplissage 5l 7l 10 l Garantie 2 ans 2 ans 2 ans Très faible consommation d’énergie

• pour une hauteur de pièce de max. 2,5 m23
